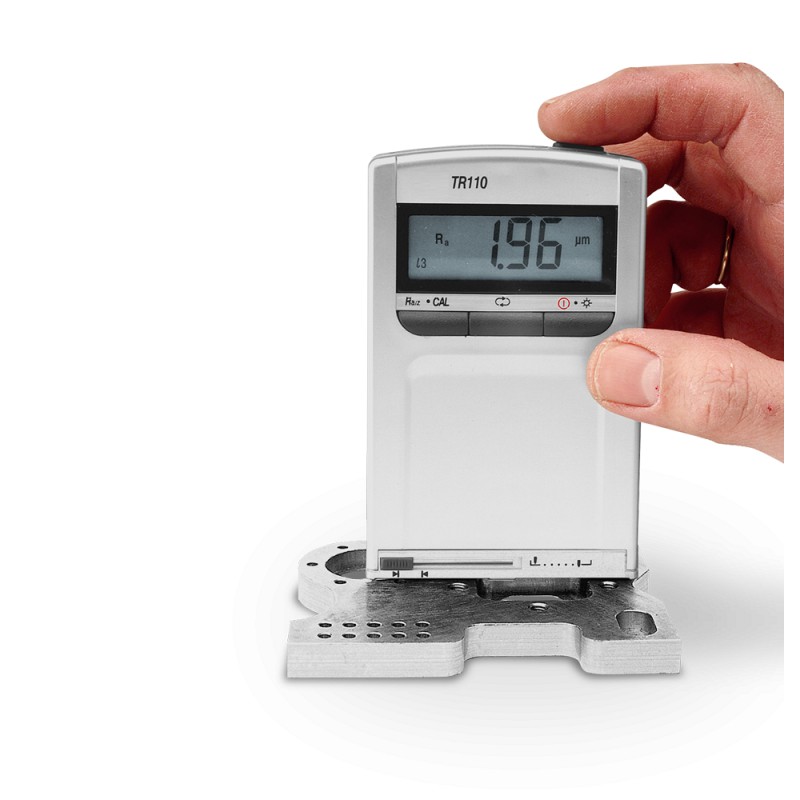

TR-110 Draagbare Oppervlakte Ruwheidsmeter
Draagbare ruwheidstester om oppervlakte textuur te bepalen, combineert Ra en Rz ruwheidsparameters in één instrument.
De compact draagbare TR-110 ruwheidsmeter is ontworpen voor snelle en precieze metingen. De meter is uitgerust met een piëzo-eletrische microsensortechniek die identiek is aan laboratorium ruwheidsmeters met zeer hoge nauwkeurigheid. De buitengewone eigenschappen van de TR-110 bestaan onder andere uit gebruikersvriendelijkheid en een hoge herhaalbare nauwkeurigheid.
Druk eenvoudig op de knop en binnen enkele seconden scant een microsensor in de vorm van een diamant stylus de oppervlakte. Afhankelijk van de ingestelde cut-off lengte geeft het display de ruwheidswaarde weer volgens de Rz of Rz parameters. (Zie ook DIN 4762, 4768, 4775, ISO 4288.)
De TR-110 ruwheidstester kan beide parameters (Ra en Rz) in één oppervlakte scan. Een geïntegreerde schuif kan over de sensor worden geschoven om de TR-110 te beschermen wanneer deze niet wordt gebruikt. Verder schakelt de meter automatisch uit na 1,5 minuten om de lithium-ion batterij te beschermen tegen onnodig ontladen.
De compact draagbare TR-110 ruwheidsmeter is ontworpen voor snelle en precieze metingen. De meter is uitgerust met een piëzo-eletrische microsensortechniek die identiek is aan laboratorium ruwheidsmeters met zeer hoge nauwkeurigheid. De buitengewone eigenschappen van de TR-110 bestaan onder andere uit gebruikersvriendelijkheid en een hoge herhaalbare nauwkeurigheid.
Druk eenvoudig op de knop en binnen enkele seconden scant een microsensor in de vorm van een diamant stylus de oppervlakte. Afhankelijk van de ingestelde cut-off lengte geeft het display de ruwheidswaarde weer volgens de Rz of Rz parameters. (Zie ook DIN 4762, 4768, 4775, ISO 4288.)
De TR-110 ruwheidstester kan beide parameters (Ra en Rz) in één oppervlakte scan. Een geïntegreerde schuif kan over de sensor worden geschoven om de TR-110 te beschermen wanneer deze niet wordt gebruikt. Verder schakelt de meter automatisch uit na 1,5 minuten om de lithium-ion batterij te beschermen tegen onnodig ontladen.
Ra = rekenkundig gemiddelde ruwheidswaarde
Ra, die de ruwheidsparameter aangeeft, is een waarde die internationaal herkend en gebruikt wordt. Het geeft het rekenkundig gemiddelde van de absolute waarden van de afwijkingen in het profiel van het testgebied. De numerieke waarden van Ra zijn altijd kleiner dan die van Rz, gemeten op dezelfde oppervlakte.
Rz = gemiddelde ruwheidsdiepte (piek tot dal)
Rz geeft de gemiddelde ruwheidsdiepte, bijvoorbeeld het rekenkundig gemiddelde van de hoogste enkele metingen van een aantal aangrenzende meetgebieden.
Ra, die de ruwheidsparameter aangeeft, is een waarde die internationaal herkend en gebruikt wordt. Het geeft het rekenkundig gemiddelde van de absolute waarden van de afwijkingen in het profiel van het testgebied. De numerieke waarden van Ra zijn altijd kleiner dan die van Rz, gemeten op dezelfde oppervlakte.
Rz = gemiddelde ruwheidsdiepte (piek tot dal)
Rz geeft de gemiddelde ruwheidsdiepte, bijvoorbeeld het rekenkundig gemiddelde van de hoogste enkele metingen van een aantal aangrenzende meetgebieden.
- Zakformaat
- Li-ion pplaadbare batterij
- Schuif ter bescherming van de meetstylus
- Geluidssignaal wanneer klaar om te meten
- Software kalibratie
- Piëzo-electrische meetstylus voor externe oppervlaktes
- Oplaadbare batterijen
- Dynamisch display geeft voortgang van cut-off lengte tijdens de test
- Automatische uitschakeling na 90 seconden
- Zowel Ra als Rz parameters in één instrument
- Groot meetbereik dus geschikt voor de meeste materialen
De TR-110 oppervlakte ruwheidstester wordt als complete set geleverd inclusief:
Optionele accessoires:
- TR-110 Ruwheidstester
- Beschermende schuif voor over de meetstylus
- Ruwheid testplaat Ra
- Draagtas
- Oplader
- Beschermende koffer
- Handleiding
- Certificate
Optionele accessoires:
- Hardgecoate stalen ruwheid testplaat
| Ruwheids parameters | Ra, Rz |
| Meeteenheden | µm / µinch |
| Meetbereik | Ra: 0,05-15,0µm / Rz: 0,1-50µm |
| Cut-off lengtes | 0,25mm, 0,8mm, 2,5mm |
| Filter | 2CR |
| Kalibratie | Via CAL functie (op toetsenbord) |
| Min. kromming van cylindrische oppervlaktes | 40mm diameter (gebaseerd op V-groef) |
| Meetlengte | 6mm |
| Meetsnelheid | 1,0mm/sec |
| Nauwkeurigheid | ±15% |
| Herhaalbaarheid | <12% |
| Meetstylus | Piëzo-electrisch |
| Meetpunt | Diamant, Radius : 10±2.5μm Angle: 90°(+5°or -10°) |
| Gebruikstemperatuur | 0°C - 40°C |
| Voeding | 3.6V / Li-ion batterijen / indicator voor lage batterij |
| Oplader | 6V DC |
| Afmetingen | 110mm x 70mm x 24mm |
| Gewicht | 160gr |
