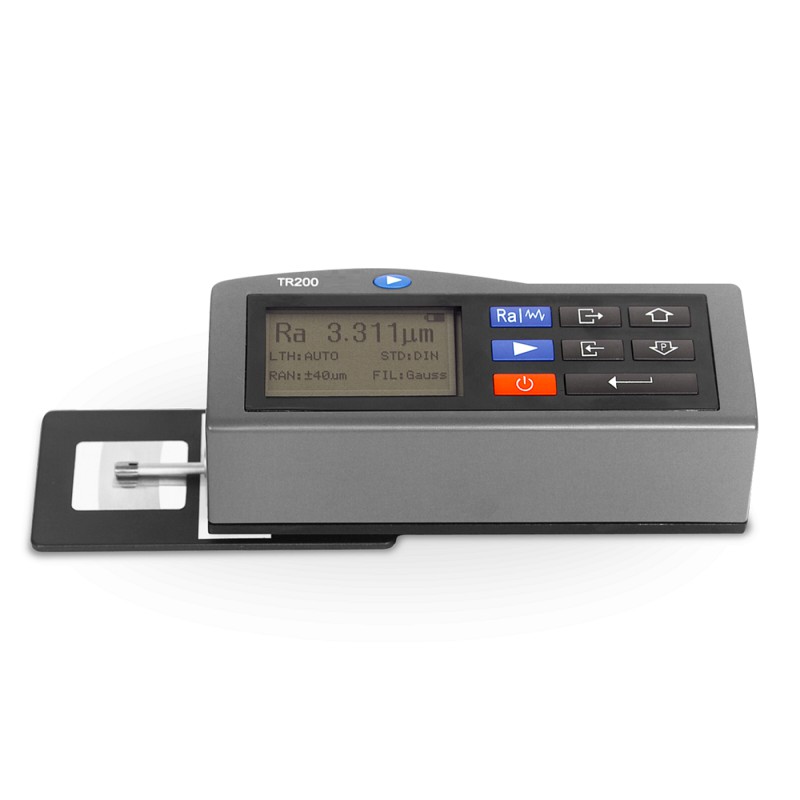

TR-200 Draagbare Oppervlakte Ruwheidsmeter met Grafisch Display
Draagbare menu gestuurde oppervlakte ruwheid tester, 13 ruwheid parameters, grafisch display
De TR-200 is geschikt voor de meest veeleisende testen dankzij zijn uitgebreide scala aan funties. Naast de basisfuncties kan met de TR-200 ook een groot aantal kritieke applicaties getest worden.
De TR-200 werkt met een inductieve meetkop met een diamanten punt, vergelijkbaar met de naald van een platenspeler. Voltages worden gegegenereerd waneer de sensor in beweging wordt gebracht en deze worden geconverteerd naar de verschillende ruwheid parameters door het meetinstrument en worden eveneens gebruikt voor de weergave van het profiel. De TR-200 oppervlakte ruwheidsmeter is zowel ontworpen voor praktisch gebruik in de werkplaats als voor universele taken in een laboratorium.
De TR-200 maakt metingen van bijna alle ruwheid karakteristieken mogelijk. Het gemeten oppervlakte profiel kan worden weergegeven op het display naast de 13 verschillende karakteristieken van het materiaal. De RS232 interface op het instrument maakt transfer van alle karakteristieken en het oppervlakte profiel mogelijk.
De TR-200 is geschikt voor de meest veeleisende testen dankzij zijn uitgebreide scala aan funties. Naast de basisfuncties kan met de TR-200 ook een groot aantal kritieke applicaties getest worden.
De TR-200 werkt met een inductieve meetkop met een diamanten punt, vergelijkbaar met de naald van een platenspeler. Voltages worden gegegenereerd waneer de sensor in beweging wordt gebracht en deze worden geconverteerd naar de verschillende ruwheid parameters door het meetinstrument en worden eveneens gebruikt voor de weergave van het profiel. De TR-200 oppervlakte ruwheidsmeter is zowel ontworpen voor praktisch gebruik in de werkplaats als voor universele taken in een laboratorium.
De TR-200 maakt metingen van bijna alle ruwheid karakteristieken mogelijk. Het gemeten oppervlakte profiel kan worden weergegeven op het display naast de 13 verschillende karakteristieken van het materiaal. De RS232 interface op het instrument maakt transfer van alle karakteristieken en het oppervlakte profiel mogelijk.
- Professioneel meetinstrument
- Groot grafisch LCD display
- Pick-up stylus positie indicator
- RS-232 uitgang voor uitvoer naar printer TA-220 of PC
- Batterij gaat lang mee door Li-ion technologie
- eenvoudig te bedienen menu
- 13 verschillende ruwheid parameters
- Schakelt automatisch uit na 5 minuten, waarden worden automatisch opgeslagen
- Taal instelbaar in Nederlands, Engels, Duits, Frans, Italiaans en Spaans
De TR-200 Oppervlakte Ruwheidsmeter wordt geleverd als complete set inclusief:
- TR-200 ruwheid tester
- Detector TS-100
- Ruwheid testplaat Ra
- Beschermkap
- Stalen steun voor stand alone gebruik
- Oplader 220V, 50Hz
- Schroevendraaier
- Beschermde koffer
- Handleiding
- Certificaat
Optionele accessoires
- Speciale detectors voor groeven of smalle gleuven; detector TS-110, detector TS-120
- Verlengstuk TSE-A
- Verlengstuk TSE-B 90°
- UKAS gecertificeerde kalibratie standaards
- TA-610 test platform
- Stalen adapter (ø 8mm)

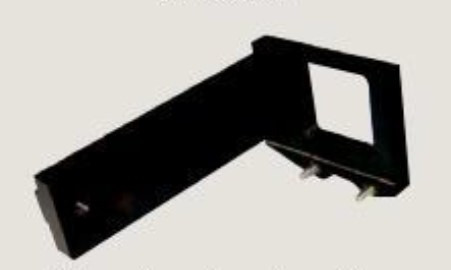

- Stalen adapter voor verbinding met platform TA-610 (L-toevoeging)
- TA-230 printer
| Ruwheid parameters | Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rv, R3z, RS, RSm, RSk, Rmr, P |
| Meetprofielen | Primair profiel (P), Ruwheidsprofiel (R), Tp curve (materiaal ratio Mr) |
| Vergroting van gemeten profiel | Vv: 200x ~ 20000x , Vh: 20x, 50x, 200x |
| Standaard | Voldoet aan ISO/DIN/JIS/ANSI (selecteerbaar in menu) |
| Meetsysteem | Metrisch (mm), Engels (inch) |
| Display resolutie | 0,001µm / 0,04 µinch |
| Display | LCD 128 x 64 pixels, met achtergrondverlichting |
| Afmetingen LCD | 50mm x 30mm |
| Display weergave mogelijkheden | Detector stylus positie indicator, batterij niveau indicator, directe weergave van parameters en profielen, direct afdrukken, LCD helderheid instelling, auto uitschakeling na 5 minuten met automatische opslag, kalibratie d.m.v. software (elke cut-off) |
| Display talen | Nederlands, Engels, Duits, Frans, Italiaans, Spaans |
| Data uitgang | RS-232; direct naar printer TA-220 of PC |
| Bereik | Ra, Rq: 0.005 - 16µmRz, Ry, Rp, Rt, R3z : 0.02 - 160µm, RSm, RS : 2 - 4000µm Tp : 1-100% (% Ry) |
| Cut-off lengte | 0,25mm / 0,8mm / 2,5mm |
| Evaluatie lengte Ln | 1~5 cut-off |
| Traceerlengte Lt | (1~5 cut off) + 2 cut-off |
| Detector | Standaard model TS-100, Inductieve diamanten punt, radius 5µm |
| Gaatjes vanaf diameter | 6,0mm, depth 15mm (TS-100) |
| Voeding | Oplaadbare li-ion batterij |
| Levensduur batterij | 1000mAh (>3000 measurements) |
| Oplader | 220V, 50Hz |
| Gebruikstemperatuur | 0°C ~ 40°C |
| Afmetingen | 141mm x 56mm x 48mm |
| Gewicht | 480 gram |
