Enkel-element vertragingstreep transducers
Hoge Nauwkeurigheid bij Diktemeting en Oppervlaktefoutdetectie
De enkel-element vertragingstreep transducers van Checkline leveren uitzonderlijke nauwkeurigheid bij ultrasone diktemeting en oppervlaktefoutdetectie. Met de mogelijkheid om wanddiktes vanaf slechts 0,15 mm te meten, zijn ze ontworpen voor naadloze integratie met de TI-PVX en TI-007X serie ultrasone diktemeters.

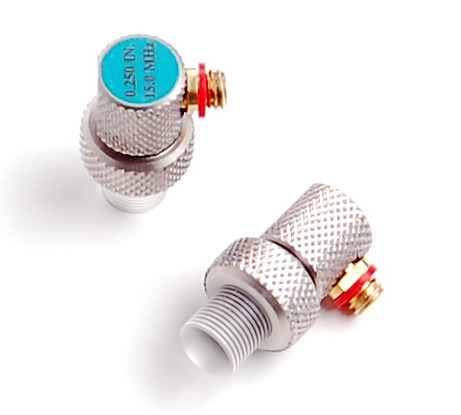

Verkrijgbaar in 15 MHz en 20 MHz versies, elke sonde is uitgerust met een 1/4" kristal en een zijgemonteerde microdot connector. Deze hoogresolutie transducers zijn geoptimaliseerd voor gebruik op staal, aluminium, kunststoffen en andere niet-metallicke materialen, wat veelzijdigheid biedt bij verschillende inspectiemodi.
Belangrijkste kenmerken:
- Compacte 3/16" diameter: Ontworpen voor nauwkeurige metingen op dunne wanden, beperkte toegangspunten en gebogen oppervlakken met kleine straal.

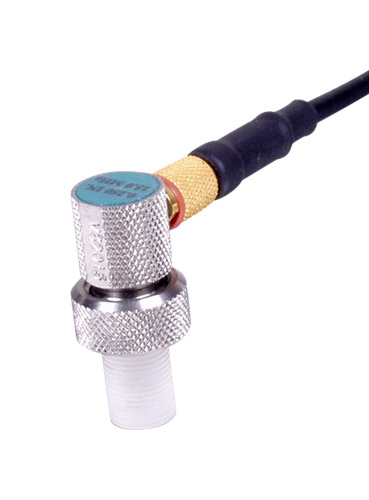

- Frequentieopties: Verkrijgbaar in 15 MHz (model T-402-5507) en 20 MHz (model T-402-6507) versies voor verbeterde resolutie en aanpasbaarheid.
- Microdot connector: Zijgemonteerde microdot aansluiting zorgt voor een veilige, betrouwbare en gebruiksvriendelijke interface met afneembare kabels.
Belangrijkste voordelen:
- Gespecialiseerde toepassingen: Ideaal voor inspectie van kunststoffen en andere niet-metallicke oppervlakken die nauwkeurige diktemeting vereisen.
- Aanpasbaarheid: Vervangbare vertragingstreep-tips verlengen de levensduur van de sonde en maken aanpassing aan projectspecifieke toepassingen mogelijk.
- Ergonomisch ontwerp: Compacte vorm met zijkabelaansluiting en verwisselbare vertragingstrepen voor eenvoudig gebruik op kleine of gebogen oppervlakken met krappe straal.
- Betrouwbare prestaties: Superieurene resolutie nabij het oppervlak maakt nauwkeurige foutdetectie en consistente kwaliteitscontrole mogelijk.
Neem contact met ons op voor meer details of om een bestelling te plaatsen. Onze specialisten staan klaar om u te helpen bij het selecteren van de meest geschikte vertragingstreep transducer voor uw toepassing, wat zorgt voor precisie, efficiëntie en betrouwbaarheid bij uw ultrasone inspecties.
| P/N | Diameter x lengte | Beschrijving | Standaard/Optie | Afbeelding |
|---|---|---|---|---|
| F-000-7102 (oud nummer X-231-0000) | 7,35 x 9 mm | Voor alle metalen, kort | Standaard |  |
| F-000-7103 (oud nummer X-241-0000) | 7,35 x 12 mm | Voor alle metalen, lang | Standaard |  |
| X-633-0000 | 7,35 x 9 mm | Grafiet voor dunne kunststoffen, kort (Gebruik in PLAS-modus) | Optie |  |
| X-532-0000 | 4,5 x 9 mm | Conische punt voor staal | Optie |  |
| X-132-0000 | 3,175 x 9 mm | Conische punt voor staal | Optie |  |
| X-533-0000 | 4,5 x 9 mm | Grafiet voor dunne kunststoffen, kort (Gebruik in PLAS-modus) | Optie |  |
Afmetingen
De delay-lijn transducer is ontworpen met een compacte behuizing met een totale lengte van 24,5 mm, een diepte van 17,5 mm en een hoogte van 10,2 mm. Hij is uitgerust met een microdot connector voor een veilige bevestiging en betrouwbare prestaties in ultrasone precisietoepassingen.

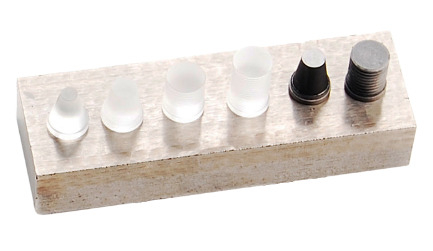

Verwisselbare delay-lijn tips zijn verkrijgbaar in meerdere maten om te voldoen aan verschillende materialen en inspectiebehoeften:
- Cilindrische punten: 9 mm en 12 mm lang, met een diameter van 7,37 mm.
- Conische punten: 9 mm basisdiameter met einddiameters van 4,5 mm of 3,75 mm voor betere scherpstelling in smalle gebieden.
All dimensions are shown in millimetres.
Gerelateerde Producten
TI-007X-serie precisie-ultrasone wanddiktemeters
- Meetmodi: Interface Echo (I-E), Echo-Echo (E-E) en Plastics (PLAS)
- Scanmodus: Registreert 100 metingen per seconde; geeft de laagste waarde weer die tijdens het scannen is gedetecteerd
- Instelbare versterking: Vijfstaps versterkingsregeling voor optimale metingen op moeilijke materialen
Meer details
TI-PVX Ultrasone Wanddiktemeter
- Resolutie: Instelbarepasbare resolutie tot 0,001 mm
- Meet Modes: RF-sinus golfvorm, +/- gelijkgerichte golfvorm, grootcijferdisplay, B-Scan
- Hoge snelheid scan-functie: Tot 250 metingen per seconde
Meer details
Accessoires
CF-AN Ultrasone Koppelingsgel
- Wordt gebruikt om een ultrasone geleiding te creëren tussen de sonde en het te meten materiaal
- Volumes van 125ml / 250ml / 500ml / 1ltr / 5ltr / 25ltr
Meer details
Nu bestellen
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
