DTVB - DTVX Digitale spanningsmeter met 90° gedraaide meetkop


Gemaakt in DuitslandSpanningsmeter met kleine gedraaide meetkop, ideaal voor plaatsen waar ruimte beperkt is of waar draden dicht bij elkaar lopen.
Het model DTVB wordt aanbevolen wanneer het standaard model DTMB niet gebruikt kan worden.
Het model DTVX is een speciaal model voor wanneer het standaard model DTMX niet gebruikt kan worden.

Let op: Dit model bevat geen materiaaldikte compensatie.

Kenmerken
  • Opstaande randen aan de geleiderollerhouders geleiden de draad in de geleiderollers
  • Kleine, kogelgelagerde, V-vormige geleiderollers
  • Draadgeleiding en roller verschuif mechanisme zorgen voor eenvoudige plaatsing van het lopende materiaal
  • Robuuste aluminium behuizing
  • Certificate of Compliance with the order 2.1 according DIN EN 10204 wordt meegeleverd
  • Lengte van meetkop is ongeveer 59 mm
  • Alles in het zicht van de gebruiker:
    - De geleiderollers
    - Het meetmateriaal
    - De metingen
  • Werkt op batterijen (AC adapter voor continue metingen beschikbaar)
  • Optioneel verkrijgbaar: Inspectiecertificaat 3.1 volgens DIN EN 10204 met kalibratie rapport

Spanningsbereik
ModelRanges SCHMIDT Kalibratie Materiaal*
DTVB-200 2,0-200,0 PA: 0,12 mm Ø
DTVB-500 5,0-500,0 PA: 0,20 mm Ø
DTVB-1000 50-1000 PA: 0,30 mm Ø
DTVB-2000 200-2000 PA: 0,50 mm Ø
DTVX-200 2,0-200,0 PA: 0,12 mm Ø
DTVX-500 5,0-500,0 PA: 0,20 mm Ø
DTVX-1000 50-1000 PA: 0,30 mm Ø
DTVX-2000 200-2000 PA: 0,50 mm Ø
Andere meeteenheden zijn beschikbaar, zoals in g.

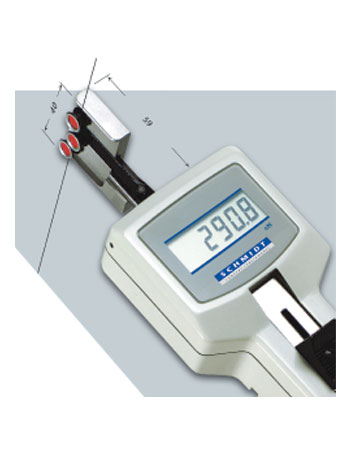

Meetkopbreedte: 40 mm (Breedte tussen de geleiderollen)
Meetkoplengte: 59 mm

* Geschikt voor 95% van de toepassingen - PA = Polyamide Monofilament

Speciale kalibratie door middel van monsters, geleverd door de gebruiker, wordt aangeraden als het materiaal qua diameter, stugheid of vorm significant verschilt van het door SCHMIDT gebruikte kalibratiemateriaal. In dit geval is een monster van het materiaal nodig van ongeveer 5 meter.

Rollers
CodeGeleideroller materiaalLijn snelheid
Code: Standaard gehard aluminium 900 roller
K Gehard aluminium 3500 } roller
T Hard plastic (POM), zwart 1000 } roller
W Vernikkeld staal 1000 } roller

Leveromvang
Levering omvat:
Spanningsmeter met draagtas, batterijen en een Engelse of Duitse gebruikershandleiding naar keuze

Specificaties
Model DTVB:
Kalibratie:Volgens de SCHMIDT fabrieksprocedure
Nauwkeurigheid:Bereik van 10% tot 90%:
± 0,5% over het hele meetberiek en ± 1 cijfer
overig bereik en ander kalibratie materiaal:
± 3% over het hele meetbereik en ± 1 cijfer
Displayweergave:tot 15% boven het spanningsbereik, zonder nauwkeurigheidsgarantie
Maximale overbelasting:100% van het spanningsbereik
Meetroller afwijking:0,2 mm max.
Signaalverwerking:Digitaal
Meetfrequentie:62 metingen/sec
Conversie:12 bit A/D
Temperuur Coëfficiënt:Minder dan ± 0,01% over het volledige bereik per °C
Display:4-cijferig LCD, 12 mm hoog
Display Vernieuwssnelheid:Keuze tussen 0,5, 1, 2 or 4 seconden
Geheugen:Laatste, MIN, MAX, PEAK waarden
Kalibratie aanpassing:1,5% verhogingen in ± 7 stappen
Temperatuur bereik:10 - 45ºC
Luchtvochtigheid:85% RH, max.
Stroomvoorziening:4 type AA batterijen 1,5 V
Automatische uitschakeling:Na 2 minuten de meter niet te hebben gebruikt
Behuizing materiaal:Gegoten Aluminium
Afmetingen:235 x 76 x 45 mm (LxBxH)
Gewicht, net (bruto):ong. 680 g (1500 g)
Specificaties voor Model DTVX, hetzelfde als Model DTVB plus:
Uitgebreid geheugen:tot 100 spanningsmetingen, gemiddelde en standaard afwijking
Digitale uitgang:RS232C (4800, 8, N, 2)
Analoge uitgang:0-1 V DC (conversie snelheid 16 ms)
Digimatic:Mitutoyo
