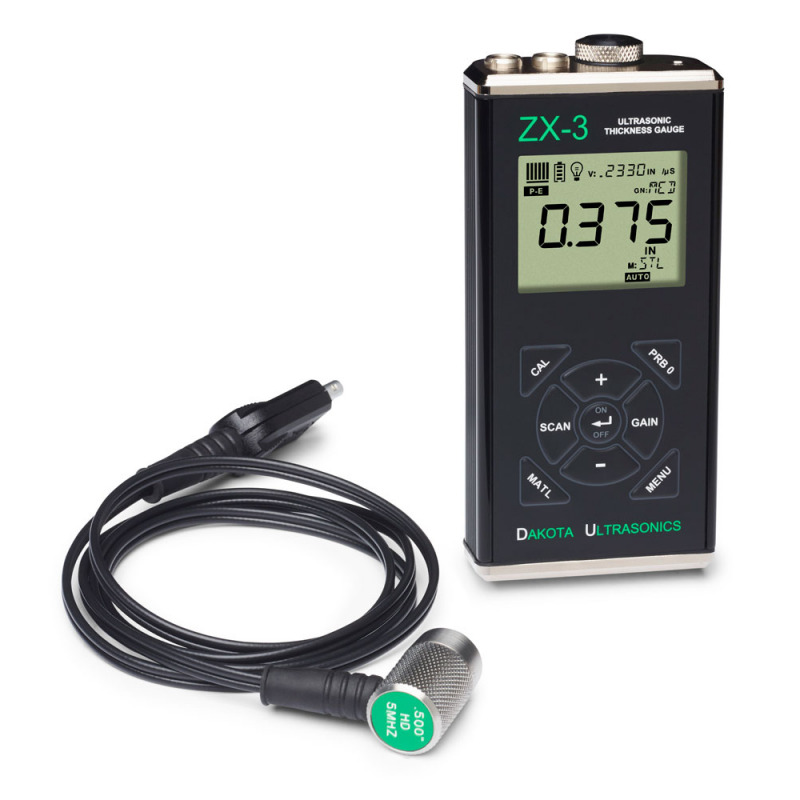

ZX-3 Instelbare Ultrasone Wanddiktemeter


Gemaakt in de Verenigde Staten van AmerikaDe Dakota ZX-3 wanddiktemeter meet nauwkeurig de wanddikte en de mate van corrosie van alle metalen, keramiek, glas en de meeste harde kunststoffen - vanaf slechts één kant! Het kan een dikte tot 915 mm meten, afhankelijk van het materiaal en de transducer.

Totaal meetbereik (afhankelijk van materiaal en type transducer / sonde): 0,63 - 914,4 mm
​Meetbereik op staal (met standaard T-102-2000 sonde): 1,00 - 199,9 mm

De ZX-3 van Dakaota Ultrasonics combineert de beste eigenschappen van de ZX-2, zodat men kan kiezen uit 8 vooraf ingestelde materialen en 2 aangepaste materiaalsnelheden kan programmeren, plus dat hij de snelheid naar wens kan aanpassen zodat men kan kalibreren op een monster van bekende dikte waarbij de snelheid dan automatisch wordt berekend.
Om de lineariteit over een groot bereik te optimaliseren, kan de gebruiker bovendien een 2-puntskalibratie uitvoeren op twee monsters met een bekende dikte.
De optimale snelheid wordt automatisch berekend om de hoogste nauwkeurigheid en lineariteit tussen de lage en hoge kalibratiepunten te bieden.

De ZX-3 kan worden gebruikt in een modus voor enkele diktemeting of in een scanmodus, waarbij de sonde over een groot meetgebied wordt gesleept. De minimum diktemeting die tijdens de "scan" is geregistreerd, wordt dan weergegeven.

De meegeleverde meetsonde is waterdicht en kan worden ondergedompeld in water. De ZX-3 is slagvast en milieuvriendelijk afgedicht (IP65) voor een probleemloze werking onder de zwaarste veldomstandigheden.

De ZX-3  wordt gebruiksklaar als complete kit geleverd met  5 jaar garantie.


Kenmerken
  • Meetbereik:1,00 - 199,9 mm (met standaard meetsonde T-102-2000) - 0,63 - 914 mm (afhankelijk van meetsonde en materiaal)
  • Resolutie: 0,01 mm
  • Garantie: 5 jaar
  • IP65 Geclassificeerd
  • Eenheden instelbaar: mm of inch weergave
  • 2-Punts kalibratie op monsters/samples met een bekende dikte voor de hoogste nauwkeurigheid en lineariteit
  • Instelbare GAIN (sterkte) voor het fijn afstellen bij van specifieke materialen en toepassingen
  • Oppervlakte-scan met 100 metingen per seconde
  • Verlicht LCD-scherm met geavanceerde informatie
  • Statusbalk met stabiliteitsindicator
  • Pulse-echo meting
  • Inclusief NIST traceerbaar kalibratiecertificaat

Gebruikelijke toepassingen
Gebruikelijke toepassingen

Meetlimieten
Minimum radius voor convexe oppervlakken Minimum radius voor convexe oppervlakken 8,89 mm
Minimum radius voor concave oppervlakken 76,2 mm
Minimum radius voor concave oppervlakken Minimale ruimte 25,00
Minimale meetdiameter Minimale meetdiameter 3,8 mm
Minimale materiaaldikte - F Minimale materiaaldikte - F n.v.t.
Minimale materiaaldikte - NFe n.v.t.

Leveromvang

De ZX-3 wordt geleverd als een complete set:

  •       ZX-3 Ultrasoon wanddiktemeter
  •       Ultrasone meetsonde T-102-2000 1/4 / 5 MHz Dual Element
  •       120 ml Koppelingsgel
  •       NIST traceerbaar kalibratiecertificaat
  •       2 AA-batterijen
  •       Handleiding

Alles wordt geleverd in een met schuim gevoerde kunstof opbergkoffer.



Accessoires

Specificaties
Meetbereik 1,00 - 199,9 mm (met standaard sonde T-102-2000)
0,63 - 914 mm (afhankelijk van sonde en materiaal)
Resolutie 0,01 mm
Meetmodus Pulse-Echo (P-E)
Snelheidsbereik Instelbaar van 305 - 18.542 m/sec
Display 4½-Cijferig, 1,3 cm hoog LCD met instelbare achtergrondverlichting, door onderverdeling in afzonderlijke segmenten duidelijke weergave van de geavanceerde informatie
Verversingssnelheid display 10 Hz
Pulsrate 200 Hz (200 Pulse/Sek)
Gain 40-52 dB bereik: in 3dB stappen
Meetsonde (standaard) T-102-2000 1/4 ", 5,0 MHz sonde met twee elementen
contactoppervlak 5/8" (17 mm) Gemaakt van PEEK (Polyethylethylcytone)
Optionele Sondes 1 - 10 MHz, 3/16 "tot 1 inch
Kabel meetsonde 1,2m waterdicht met ongepolariseerde, eenvoudig aan te sluiten connectoren.
Lengte tot 15m op aanvraag leverbaar
Meeteenheden instelbaar: mm of inch weergave
Batterijen 2x AA-batterijen (oplaadbare batterijen kunnen ook worden gebruikt)
Levensduur Batterij 45 uur bij continu gebruik
Temperatuur grenzen Omgeving: -30 tot 75° C
Materiaal: -20 tot 100° C
Speciale meetkop voor hogere temperaturen beschikbaar
Beschermingsklasse IP65
Behuizing Geëxtrudeerd aluminium met nikkel gecoate eindstukken/deksels
Afmetingen 63,5 x 31,5 x 131,3 mm (LxBxH)
Gewicht 308 Gram
Certificeringen NIST traceerbaar en MIL-STD-45662A
CE- gecertificeerd
Garantie Meter: 5 jaar
Meetkop: 90 dagen (verbruiksartikel)

Gerelateerde Producten

TI-25MX Instelbare Ultrasone Wanddiktemeter


  • Meetbereik: 0,60 - 150 mm (met standaard meetsonde op staal) - 0,63 - 914 mm (afhankelijk van meetsonde en materiaal)
  • Resolutie: 0,01 mm
  • Garantie: 5 jaar

Meer details

TI-25MX Instelbare Ultrasone Wanddiktemeter

Nu bestellen
Product

Product
Prijs
Aantal
ZX-3 Ultrasone wanddiktemeter complete set met T-102-2000 probe
€ 1.367,00

Accessories

Product
Prijs
Aantal
A-302-6002 - Beschermende rubberen behuizing voor TI-serie met kleine behuizing
€ 87,00
Alle genoemde prijzen zijn exclusief btw. en exclusief afhandelings- en verzendkosten.
Beschikbaarheid: Beschikbaar , Voorverkoop 1-2 weken , speciale bestelling, aanvraag
