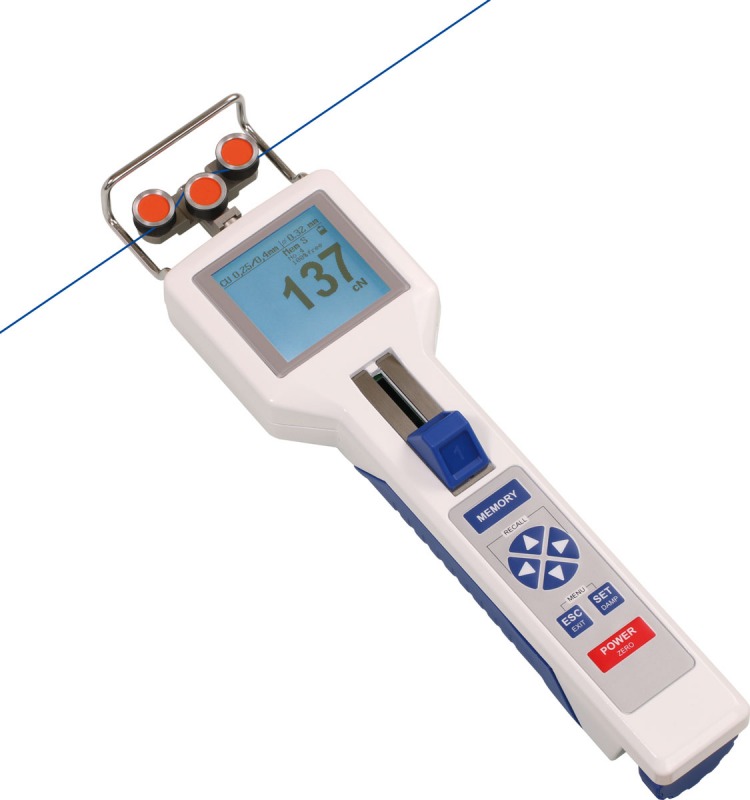

DTX Series Digitale Draadspanningsmeters met USB-interface


Gemaakt in DuitslandDe digitale draagbare DTX-spanningsmeter is een geavanceerde versie van de DTS-basiseenheid. De verschillende rollen in combinatie met het brede meetbereik maken het het perfect instelbare gereedschap voor toepassingen in de textiel-, koolstofvezel- en draadindustrie. 12 meetbereiken van 0,2 - 200 cN tot 0,6 - 60 daN bestrijken een grote verscheidenheid aan toepassingen en de ingebouwde materiaaldikte-compensator en kalibratie-aanpassing maken ook de kalibratie mogelijk van materialen die afwijken van de kalibratiestandaard.

De DTX-serie biedt geavanceerde statistische functies zoals:
Modus S: modus voor alleen statistieken
Modus H: X-Y-grafiek opslaan in de gegevensopslag voor latere inspectie
Modus C: continue logmodus. Gebruikbare meettijd en meetseries met 2 Hz
Mode F: Fast Continuous logging mode. Hetzelfde als C met 1000 Hz
Modus D: Opslag van enkele metingen en statistiek

Bovendien kunnen gegevens direct worden geanalyseerd en dankzij het verlichte, draaibare LCD-scherm is onder alle omstandigheden gemakkelijk af te lezen. Net als de DTS-basiseenheid maakt de DTX ook opslag van door de klant gemaakte kalibraties mogelijk. Op de DTX kunnen 4 kalibraties worden opgeslagen.

De grote gegevensopslag voor 60.000 metingen in combinatie met de USB-interface en de meegeleverde software voor gegevensanalyse vergemakkelijken realtime metingen en het maken van rapporten die vereist zijn voor kwaliteitsrapportagesystemen, verplicht gesteld onder de strikte ISO 9000-richtlijnen.


Kenmerken
  • Groot LCD-scherm met achtergrondverlichting met automatische rotatie in stappen van 90 °
  • Geïntegreerde materiaaldikte-compensator en de fijnafstelling van de kalibratie zorgen voor een maximale nauwkeurigheid
  • Selecteerbare MIN- en MAX-waarden met visueel alarm
  • Nauwkeurige, aanpasbare instelling
  • Hoge meetfrequentie van 1 kHz (1000 metingen / sec.), Intern 8 kHz
  • Geavanceerde statistische functies
  • Beheer van gegevensopslag voor 60.000 metingen
  • USB-gegevensuitvoer

Spanningsbereik
ModelBereik / ResolutieMeetkop breedtes* (mm)Kalibratiemateriaal PA**Textiel Industrie toepassingenDraad Industrie toepassingenMateriaal-Compensator
DTX-200 0.2 – 200.0 / 0.1 cN 66 mmmax. 0.12 mm Ømax. 200 texmax. 0.15 mm Ø
DTX-500 0.5 - 500 / 0.1 cN 66 mm0.12 + 0.20 mm Ømax. 500 tex0.05 – 0.25 mm Ø
DTX-1000 10 – 1000 / 1 cN 66 mm0.20 + 0.40 mm Ømax. 1000 tex0.10 – 0.40 mm Ø
DTX-2000 20 – 2000 / 1 cN 66 mm0.40 + 0.70 mm Ømax. 2000 tex0.30 – 0.60 mm Ø
DTX-2500 25 – 2500 / 1 cN 116 mm0.40 + 0.70 mm Ømax. 2500 tex0.30 – 0.70 mm Ø
DTX-4000 40 – 4000 / 1 cN 66 mm0.50 + 0.90 mm Ømax. 4000 tex0.35 – 0.90 mm Ø
DTX-5000 50 – 5000 / 1 cN 116 mm0.60 + 1.20 mmmax. 5000 tex0.40 – 1.00 mm Ø
DTX-10K 0.1 – 10.00 / 0.01 daN 116 mm0.80 + 1.40 mm Ømax. 10000 tex0.70 – 1.40 mm Ø
DTX-20K 0.2 – 20.00 / 0.01 daN 116 mm1.20 + 1.80 mm Ømax. 20000 tex1.00 – 1.80 mm Ø
DTX-30K 0.3 – 30.00 / 0.01 daN 216 mm1.40 + 2.20 mm Ømax. 30000 tex1.20 – 2.00 mm Ø
DTX-50K 0.5 – 50.00 / 0.01 daN 216 mmStaaldraad 1.5 mm Ø (7 x 7 x 0.2)max. 50000 tex1.40 – 2.20 mm Ø
DTX-60K-V1 0.6 – 60.00 / 0.01 daN 280 mmStaaldraad 2.0 mm Ø (7 x 7 x 0.3)max. 60000 tex1.80 – 3.00 mm Ø
  • * Afhankelijk van het model, hetzij de breedte van de draadgeleider of de buitenste afstand tussen de buitenste geleidingsrollen
  • ** Geschikt voor 95% van de toepassingen - PA = Polyamide-monofilament

Soorten rollers
Bestelcode Lijnsnelheid vmax. … m/min Rollenmateriaal
Standaard 4000 Gehard staal (max. Ø 4mm)
Code K 3500 Hardgecoat aluminium
Code H 5000 Plasmagecoat aluminium
Code T 1000 Kunststof (POM) zwart
Code W 1000 Nikkelgecoat staal
Code ST 1000 Gehard staal
Code B 1000 Gehard staal
Code CE2 1000 Aluminium keramiekgecoat
Code ASY 1000 Hardgecoat aluminium, asymmetrische groef (niet voor model DTS-200)
Code ASYB 1000 Gehard staal (voor bandencode), asymmetrische groef (niet voor model DTS-200)
Code V1 1000 Hardgecoat aluminium (alleen voor model DTS-60K-V1)
Code U 2000 Hardgecoat aluminium, radius R3 (niet voor model DTS-200)

Afmetingen
Afmetingen-DTX


Bevestiging
Code MH - Online Montage
Om de meter voor online gebruik te monteren, kan de behuizing worden uitgerust met montage- schroefdraad. Er zijn twee bouten met M5 binnendraad aan de achterzijde. Deze functie kan niet achteraf worden geïnstalleerd.
Code WL - Wi-Fi Signaal
 De DTX kan worden uitgerust met een Wi-Fi-module voor WLAN-gegevensoverdracht. Deze functie kan niet achteraf worden geïnstalleerd.

De Wi-Fi-module is niet in alle landen toegestaan. Neem contact met ons op voor meer informatie!

Leveromvang

Levering omvat:

  • Spanningsmeter
  • Koffer
  • Oplaadbare LiPo-batterij met oplader
  • Gebruiksaanwijzing in het Engels of Duits
  • Software Tension Inspect 3
  • USB-kabel
  • Kalibratiecertificaat optioneel verkrijgbaar


Specificaties
Nauwkeurigheid voor PA**Bij 5% tot 100% van het meetbereik: ± 0,5% van de volledige schaal en ± 1 cijfer
Nauwkeurigheid andere materialen± 3% van de volledige schaal en ± 1 cijfer
Nauwkeurigheid voor PA**Buiten 5% tot 100% van het meetbereik: ± 3% van de volledige schaal en ± 1 cijfer
Displayweergave:Tot 110% (zonder nauwkeurigheidsgarantie)
Overbelastingsbeveiliging100% van de volledige schaal
Geheugen voor kalibratie curves:1 voor standaardkalibratie plus 4 voor aangepaste kalibraties
Meeteenheden:Kracht: cN, daN, g, kg, N, lb
Dikte: mm, inch
Meetprincipe:Rekstrook
Signaalverwerking:Digitaal, 16 bit A / D-omzetter
Meetfrequentie:Max. 1 kHz (1000 metingen / sec.), Intern 8 kHz
Meetroller afwijking:Max. 0.2 mm
Display:LCD grafisch
Weergave modes:numeriek, numeriek + staafdiagram (trendweergave) X-Y diagram
Weergave-interval:ca. 2x per Sekonde
Geheugen:MIN, MAX, Piek, Gemiddelde en laatste meting
Output: USB PC-Software (inbegrepen)
Gegevensopslagmodi:5 geheugenmodi met statistische evaluatie
Demping:Instelbare elektronische demping (middeling)
Aanpassing kalibratie:± 10 stappen in stappen van 1%
Materiaaldikte Compensatie:max. 2,5 mm (alleen voor de modellen met een materiaaldikte compensator)
Automatische uitschakeling:Na. ongeveer 3 minuten
Temperatuur coëfficiënt:Minder dan ± 0,01% FS * / ° C Nulpunt: minder dan ± 0,3% FS * / ° C
Temperatuur bereik:10 - 45ºC
Luchtvochtigheid:85% RH, max.
Power supply:LiPo-accu (ca. 40 h continu gebruik), Laadtijd ca. 3,5 uur
Materiaal behuizing:Gegoten Aluminium
Gewicht, netto (bruto):Tot DTX-50K ongeveer. 875 g / 1550 g
DTX-60K-V1 approx. 1040 g / 2700 g

Prijs en levertijd  uitsluitend op aanvraag verkrijgbaar, gelieve contact op te nemen met

Checkline Europe BV
Dennenweg 225b
7545WE Enschede
Nederland
+31 (0)53 4356060

of een email te sturen met vermelding van model naar:  Checkline Europe BV


Nu bestellen
Producten

Product
136628
DTX-200 Tension Meter Digital 1 - 200 cN

136615
DTX-500 Tension Meter Digital 5 - 500 cN

136286
DTX-1000 Tension Meter Digital 10 - 1000 cN

136328
DTX-2000 Tension Meter Digital 20 - 2000 cN

136495
DTX-2500 Tension Meter Digital 25 - 2500 cN

136310
DTX-4000 Tension Meter Digital 40 - 4000 cN

136467
DTX-5000 Tension Meter Digital 50 - 5000 cN

136458
DTX-10K Tension Meter Digital 0.1 - 10 daN

137043
DTX-20K Tension Meter Digital 0.2 - 20 daN

137044
DTX-30K Tension Meter Digital 0.3 - 30 daN

136217
DTX-50K Tension Meter Digital 0.5 - 50 daN

136981
DTX-60K-V1 Tension Meter Digital 0.6-60 daN


Accessories

Product
130218
CIC-TENSION (for new instruments)

136673
Code MH - Voor vastebevestiging

136618
Code WL - Wi-Fi-gegevensoverdracht

133103
Code K Hardcoated Aluminium Rollen (in plaats van standaardrollen - nieuwe meter)

139750
Code H Plasmagecoate Aluminium Rollen (in plaats van standaardrollen - nieuwe meter)

130042
Code T POM Geleiderollen (in plaats van standaardrollen - nieuwe meter)

130208
Code W Vernikkelde stalen geleiderollen (in plaats van standaardrollen - nieuwe meter)

133906
Code ST Harde Stalen Rollen (in plaats van standaardrollen - nieuwe meter)

130018
Code B Geharde Stalen Rollen voor het meten van bandenkoord (in plaats van standaardrollen - nieuwe meter)

130041
Code CE2 Keramisch gecoate aluminium rollen (in plaats van standaardrollen - nieuwe meter)

132148
Code ASY Hardgecoate Aluminium Rollen, asymmetrische groef (in plaats van standaardrollen - nieuwe meter)

138107
Code ASYB Geharde Stalen Rollen voor Bandenkoord, asymmetrische groef (in plaats van standaardrollen - nieuwe meter)

139751
Code V1 Hardgecoate aluminium V-groefrollen (in plaats van standaardrollen - nieuwe meter)

130473
Code U Hardgecoate aluminium U-groefrollen (in plaats van standaardrollen - nieuwe meter)
