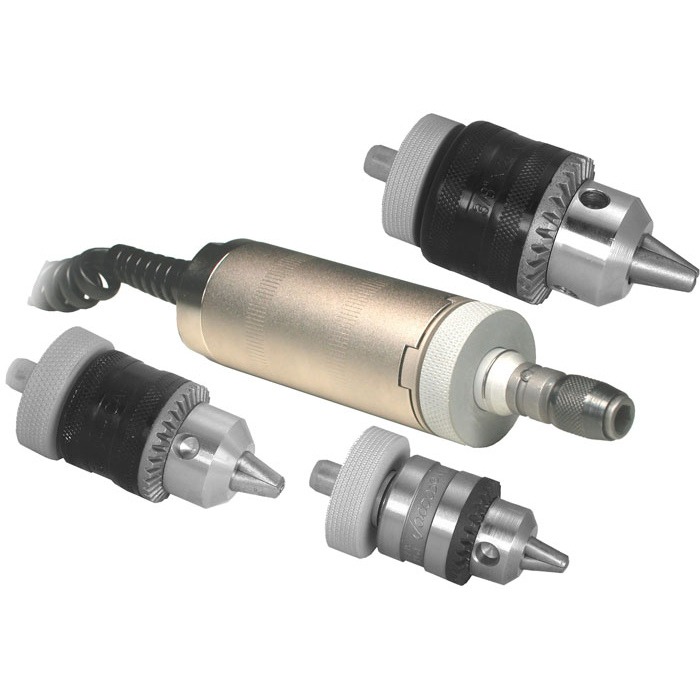

R51 Universele Torsie Sensor met verwisselbare Jacobs-boorkoppen


Gemaakt in de Verenigde Staten van AmerikaDe serie R51 torque-sensoren zijn ontwikkeld om een ​​verscheidenheid aan testtoepassingen in een breed industrieel spectrum aan te kunnen. Deze serie heeft een unieke uitwisselbaarheid met jacobs-klauwplaten van drie verschillende maten en een bithouder (afzonderlijk verkrijgbaar), meet in beide richtingen en is verkrijgbaar in 6 versies variërend van 7 Ncm tot 11,5 Nm.

De sensor maakt verbinding met een I3-, I5- of I7-indicator (afzonderlijk verkrijgbaar) met behulp van het Plug & Test®-systeem. Deze slaat de kalibratie- en configuratiegegevens op in de interne printplaat.

De levering bevat een kalibratiecertificaat met 10 meetpunten in elke meetrichting.

Een sensor uit de R51-serie in combinatie met een indicator kan worden gebruikt als handheld-apparaat of als een compleet koppeltestsysteem met een TSTM-DC gemotoriseerde of TST mechanische koppeltestbank.

We helpen u graag bij het vinden van de meest geschikte configuratie voor uw behoeften. Neem contact met ons op voor meer informatie.


Kenmerken
  • Te gebruiken met 7i, 5i en 3i serie digitale indicatoren
  • Unieke Plug & Test technologie connector bewaart alle kalibratie en configuratie gegevens
  • NIST-traceerbaar kalibratie certificaat
  • Meet van 7 Ncm tot 1150 Ncm
  • Verwisselbare Jacobs boorkoppen (apart verkrijgbaar)
  • Uitstekende overbelasting bescherming

Plug & Test® Slimme Kracht & Torque Sensoren

Algemene informatie

Mark-10 M7I-, M5I- en M3I-indicatoren worden gebruikt in combinatie met Plug & Test®-sensoren en zijn daarom geschikt voor tal van vereisten voor kracht- en torque-metingen, van 1 N tot 50 kN (0,25 tot 10.000 lbF) kracht en van 7 Ncm tot 550 Nm koppel.

Plug & Test®-sensoren kunnen in de hand worden gebruikt of op een armatuur of testopstelling worden gemonteerd voor nauwkeurigere en herhaalbare testresultaten.

De sensoren zijn afzonderlijk gekalibreerd en daarom kunnen ze worden losgekoppeld van de ene indicator en worden aangesloten op een andere zonder dat een nieuwe kalibratie of configuratie nodig is, aangezien deze zijn is opgeslagen op de printplaat van de slimme connector.

Nauwkeurigheid

De systeemnauwkeurigheid wordt bepaald door de combinatie van indicator(meetinstrument) en sensor gecombineerd. Om de totale systeemnauwkeurigheid te bepalen wordt de nauwkeurigheidswaarde van de sensor opgeteld bij de waarde van de indicator.

Aangezien de verschillende modellen indicatoren verschillende nauwkeurigheidswaarden hebben, kan de totale systeemnauwkeurigheid variëren tussen de verschillende indicator/sensorcombinaties. Indicator M7I / M5I nauwkeurigheid ±0,1% van volledige schaal M3I nauwkeurigheid ±0,2% van volledige schaal.

Voorbeeld 1: Model MR01-100 sensor met Model M5I Indicator MR01-100 ±0,15% van volledige schaal + M5I ±0,1% van volledige schaal = Totaal ±0,25% van volledige schaal Dit vertaalt zich in een vaste fout van maximaal tot: 0,25% x 500 N = 1,25 N

Voorbeeld 2: Model MR50-50Z sensor met Model M3I Indicator MR50-50Z ±0,35% van volledige schaal + M3I ±0,2% van volledige schaal = Totaal ±0,55% van volledige schaal Dit vertaalt zich in een vaste fout van maximaal tot: 0,55% x 50 Ncm = 0,275 Ncm

Omdat nauwkeurigheid wordt gedefinieerd als een percentage van de volledige schaal, is de vaste fout overal op de schaal mogelijk van 0 tot de maximale capaciteit. Als zodanig vertegenwoordigt deze waarde een steeds grotere fout als percentage van de aflezing aan de onderkant van de schaal. Het wordt daarom aanbevolen een sensor te kiezen met een capaciteit die zo dicht mogelijk bij de verwachte belasting ligt. De resolutie kan voor sommige sensoren verschillen, afhankelijk van of een M7I-, M5I- of M3I-indicator wordt gebruikt. Een krachtsensor uit de R01-serie geeft bijvoorbeeld een fijnere resolutie weer wanneer deze is aangesloten op een M5I-indicator dan wanneer deze is aangesloten op een M3I-indicator.


Afmetingen
R51 Afmetingen
Afmetingen-R51 Afmetingen


Afmetingen van de R51 torque sensor met Plug & Test® connector en optionele Jacobs klemkoppen en bit houder.

Alle afmetingen zijn aangegeven in Inch met [mm] er achter.


Capaciteit x Resolutie met Model 7i en 5i Indicators
ModelNmNcmNmmkgFmmgFcmlbFftozFinlbFin
MR51-10Z-7 x 0,00570 x 0,057 x 0,005700 x 0.5-10 x 0,005-
MR51-20Z-14 x 0,01140 x 0,114 x 0,011400 x 1-20 x 0,01-
MR51-50Z-35 x 0,02350 x 0,236 x 0,023600 x 2-50 x 0,02-
MR51-121,35 x 0,001135 x 0,1---1 x 0,0005192 x 0,112 x 0,005
MR51-505,7 x 0,005570 x 0,5---4 x 0,002800 x 0,550 x 0,02
MR51-10011,5 x 0,0051150 x 0,5---8 x 0,0051600 x 1100 x 0,05

Capaciteit x Resolutie met Model 3I Indicator
ModelNcmkgFmmozFinlbFin
MR51-10Z7 x 0,0057 x 0,00510 x 0,01-
MR51-20Z14 x 0,0114 x 0,0120 x 0,02-
MR51-50Z36 x 0,0536 x 0,0550 x 0.05-
MR51-10135 x 0,1-192 x 0,212 x 0,01
MR51-50570 x 0,5-800 x 150 x 0,05
MR51-1001150 x 1-1600 x 2100 x 0,1

Accessoires

G1016-G1017 Torsie Sensor Bevestigingen


  • Zet bevestigingen, onderdelen of monsters vast gedurende torsietesten
  • 11,5 Nm capaciteit
  • Beschikbaar in 3 torque-kop maten en een bithouder

Meer details

G1016-G1017 Torsie Sensor Bevestigingen 126893

Categorie Mark-10 Opzetstukken


Checkline Europe heeft een compleet assortiment grepen en hulpstukken en attachments die zijn ontworpen voor gebruik met onze Mark-10 krachtmeters en torsiemeters.

Meer details

Categorie  Mark-10 Opzetstukken 0

Cic-Torque Torsie Instrumenten Kalibratie


  • Zeer korte doorlooptijd
  • Mogelijkheid tot justeren en reparatie
  • Gemakkelijk inplannen van de kalibratie

Meer details

Cic-Torque Torsie Instrumenten Kalibratie 127043

Specificaties
Nauwkeurigheid± 0,20% van volledige schaal + indicator
Gewicht0,6 kg
Verzend gewicht1,4 kg
Garantie3 jaar

Gerelateerde Producten

Series-3I Kracht / Torsie Indicator


  • Uitwisselbare kracht en torsie sensoren via Plug & Test technologie
  • Ultra-compact formaat

Meer details

Series-3I Kracht / Torsie Indicator

Series-5I Geavanceerde Kracht / Torsie Indicator


  • Uitwisselbare kracht en torsie sensoren via Plug & Test technologie
  • USB, RS-232, Mitutoyo en analoge uitgangen

Meer details

Series-5I Geavanceerde Kracht / Torsie Indicator

Series-7I Geavanceerde Kracht/Torsie Meter


  • Verwisselbare kracht- en torsiesensoren door Plug & Test technologie (sensoren apart verkrijgbaar)
  • Hoge meetfrequentie tot 14.000 Hz
  • Continue gegevensopslag tot 5.000 gegevens, bij een snelheid van tot 14.000 Hz, te downloaden naar een PC
  • 5 meeteenheden, plus wrijvingscoëfficiënt en door de gebruiker gedefinieerde eenheid met configureerbare naam

Meer details

Series-7I Geavanceerde Kracht/Torsie Meter

PTA Plug & Test Krachtsensor Adapter


  • Software bevat een configuratieprogramma voor het eenvoudig configureren van de sensor capaciteit, de resolutie en het identificatienummer
  • Programmeerbaar op PC via USB of RS-232 aansluiting van de 3I/5I of 7I indicator,

Meer details

PTA Plug & Test Krachtsensor Adapter

Downloads

Nu bestellen
Producten

Product
Prijs
Aantal
133216
MR51-10Z - Torsie Sensor - 7 Ncm
€ 931,00
133217
MR51-20Z - Torsie Sensor - 14 Ncm
€ 931,00
133218
MR51-50Z - Torsie Sensor - 35 Ncm
€ 931,00
133219
MR51-12 - Torsie Sensor - 135 Ncm
€ 858,00
133220
MR51-50 - Torsie Sensor - 570 Ncm
€ 858,00
133221
MR51-100 - Torsie Sensor - 1150 Ncm
€ 858,00

Accessories

Product
Prijs
Aantal
131829
G1016-1 Jacobs chuck voor R51 - Ø 0,71 mm - 6,35 mm
€ 161,00
131830
G1016-2 Jacobs chuck voor de R51 - Ø 1,58 mm - 9,52 mm
€ 166,00
131831
G1016-3 Jacobs chuck voor R51 - Ø 1,98 mm - 12,70 mm
€ 171,00
131832
G1017 Bit Holder voor R51, 1/4" hex
€ 171,00
136807
20-1025 Chuck key, for 1/2” Jacobs chucks, size KK
€ 9,00
136808
20-1025-1 Chuck key, for 1/4” & 3/8” Jacobs chucks, size KGA
€ 9,00
Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
