EMS4 Applicatie voor Uitlezen Gegevens

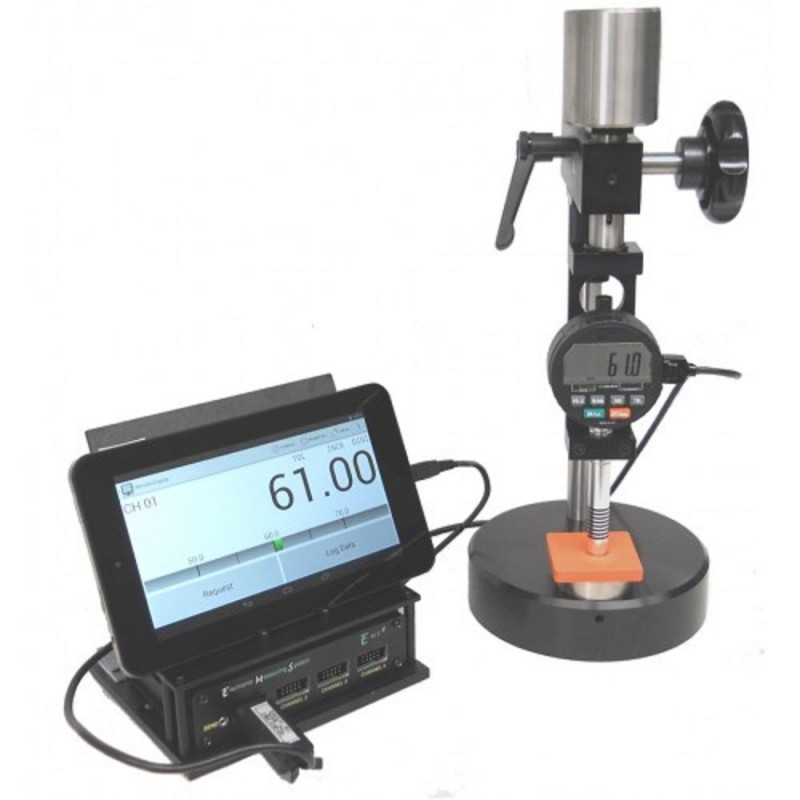

Het EMS4 losse display is een rijk uitgerust meetsysteems dat zorgt voor een gelijktijdige aansluiting van maximaal 4 meters en toont hun huidige metingen op een aangesloten Android tablet. Daarnaast kan het display aangesloten wordt op maximaal twee externe dataverbruikers (desktop computer, laptop, PLC, of een ander GSD apparaat) via RS-232 en USB.

De EMS4 is ontworpen om met bijna elke meter te werken die zijn gegevens in Digimatic formaat weergeeft. Daarnaast kunnen meters die ruwe kwadratuur weergeven ook gebruikt worden.

Als een apart meetsysteem biedt het losse display een zeer intuïtieve en gebruiksvriendelijke manier van configureren en het bedienen van meerdere meters tegelijk. Door het display op een computer aan te sluiten wordt het verzamelen van gegevens en statistische procesbeheersing (SPC) eenvoudig en gemakkelijk.

Overzicht hardware
Het frontpaneel van de EMS4 Mux Box bevat de aansluitingen voor maximaal 4 meters. Elke 10-pins connector ondersteunt zowel kwadratuur sondes als alle meters die Digimatic formaat gebruiken.
1. Voetschakelaar voor het activeren van updates op alle aangesloten kanalen.
2. Vier 10-pins meter kanaal connectors






De achterzijde van de Mux Box is voorzien van de voeding en communicatie interface aansluitingen evenals een LED-lampje voor de batterij indicatie.
1. USB Type A poort voor het aansluiten van de meegeleverde Android tablet
2. USB Type B poort voor aansluiting op een computer
3. RS-232 poort voor verbinding met externe gegevensverbruikers
4. 12V, 1.5 A aansluiting voor krachtbron
