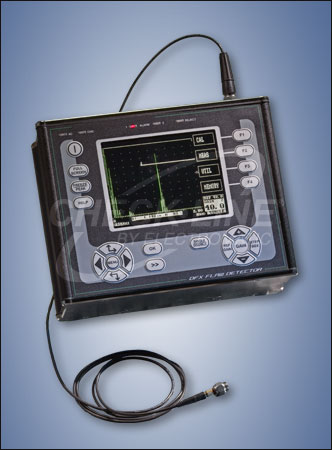

DFX6 Ultrasone Fouten Detector


Gemaakt in de Verenigde Staten van AmerikaDe DFX series ultrasone foutendetectoren zijn digitale instrumenten met vele verschillende functies, ontworpen voor de simpelste tot de meest ingewikkelde toepassingen. Of er nu een diepe penetratie bij moeilijk meetbare materialen vereist is, of een hoge resolutie bij precisie delen voor de ruimtevaart, de DFX serie detectoren zijn uitgerust met de benodigde eigenschappen voor de taak. Zij gaan mee waar u heen gaat, zij doen het werk voor u, besparen u tijd en geld en zorgen voor snelle en accurate inspecties.



Kenmerken
  • Transflexief, kleuren TFT-Display
  • Breed en smalbandversterker
  • Blokgolf Pulser (actieve grens)
  • Geëxtrudeerde aluminium behuizing (IP65)
  • Digitale dikte weergave
  • DAC/TCG/AWS/DGS
  • Automatische kalibratie
  • PC/Video/analoge uitgangen
  • Lange levensduur batterijen
    (Li-ion pack)
  • Grote geheugen capaciteit
  • Correctie voor gebogen oppervlakken
  • Alfanumerieke cijfers
  • Trigger functie
  • Hulpfunctie

Specificaties
Afmetingen 235 x 181 x 102mm
Gewicht 3,4 kg met Li-Ion batterij
Behuizing Geëxtrudeerd aluminium
Display Transflexief, kleuren TFT Display. Formaat: 111,4 x 83,5mm, 320 x 240 pixels. A-Scan gebied: 255 x 200 pixels (315 x 200 verruimd) 8 kleuropties en instelbare scherpte.
Temperatuur Gebruikstemperatuur: –10 tot +55°C, Extreem: –20 tot +70°C Opslag: –40 tot +75°C
Omgeving Voldoet aan IP65 normen
Eenheden Engels (in), metrisch (mm), of tijd (µs)
Probe Zero 0 – 999,999 µs
Snelheid 615 & 625 1000 – 9999 m/s.
635 & 638 256 tot 16000 m/s
Testbereik 615 & 625 5mm tot 10.000 mm bij staal snelheid. Variabel in sequentie, 10mm of 1mm.
635 & 638 0 - 1mm tot 0 - 20.000mm bij staal snelheid. Variabel in 1, 2, 5 sequentie of voordurend in 1mm fasen. Ook van 1 tot 5000 (µs).
Testmodi Impuls echo en zender/ontvangst
Gates 615 & 625 start & wijdte instelbaar over het hele gebied. Amplitude 0 -100%, 0,5% fasen. Hoor- en zichtbaar signaal. Een gate, positieve trigger; twee gates, positieve en negatieve trigger. Gate 2 heeft een tweede 0,6 seconden vertraging van het alarm.
635 & 638 Twee volledig onafhankelijke gates met positieve en negatieve trigger voor elk gate.
Gates (verruimd) 635 & 638 Naar de wijdte van Gate 1 verruimd bereik.
Gate monitor vertraging 635 & 638 Instelbare vertraging van 0,6 seconden op Gate 2 negatieve monitor.
Meetmodi
Signaal monitor 635 & 638
Diepte Diepte en amplitude van het signaal in de gate
Echo Echo Echo-Echo afstand, automatische gate 2 positie.
Gate naar gate 625 Echo-Echo , handmatige gate 2 positie.
635 & 638 onafhankelijke gates.
Trig Trigonomerieke weergave van de straal, diepte en oppervlakafstand. Berekening van de uitgelaten diepte en compensatie van gekromde oppervlaktes, X-offset voor de omvormer.
T-Min Houdt minimum dikte in diepte modus.
Systeem lineariteit Verticaal = 1% hoogte van de hele scherm (FSH) Versterker nauwkeurigheid ±0,1%dB. Horizontaal ±0,4% breedte van het hele scherm (FSW).
Pulser voltage 615 & 625 200 spanningspiek versterking, toe- en afnametijd < 10ns bij 50ohm.
635 & 638 100V - 350V (450V 638 ) rechthoekgenerator. Impulswijdte van piek tot 2000ns duur - toe- en afnametijden < 5ns bij 50 ohms.
Pulser breedte 615 gefixeerd bij 100ns.
625 30-250ns verbonden met filter band.
635 & 638 Instelbaar bij 2% nominale wijdte, minimum 1ns maximum 40ns.
Actieve grens Unieke impuls controle voor verruimde resolutie nabij oppervlakte en signaal respons. Vervangt traditionele demping controle.
P.R.F. 615 & 625 Instelbaar van 35 tot 1000Hz. (635 & 638 5000Hz), 5Hz fasen.
Scherm update frequentie 50 of 60Hz
Gelijkrichting Volledige amplitude, positieve en negatieve amplitude en hoogfrequentieweergave
Vertraging 615 & 625 0 - 10.000mm
635 & 638 0 - 20.000mm bij staal snelheid in 0,02 fasen (0,.05mm).
Versterking 0 tot 110dB. Instelbaar in 0,5, 2, 6, 14 en 20dB fasen
Frequentiebanden 615 4 Breedband 1 - 10 MHz (-6dB).
625 4 smalbanden ingesteld op 1MHz, 2MHz, 5MHz, & breedband 1,5–15MHz. 635 & 638 6 smalbanden ingesteld op 0,5, 1, 2,25, 5, 10 & 15 MHz. breedband op 2 tot 22 MHz (-6dB) en 1 tot 35 MHz (-20dB).
Verticale lineariteit 1% volledige schermhoogte
Lineariteitsversterker +/- 0,1 dB.
Horizontale Lineariteit +/- 0,4% volledige schermbreedte (FSW).
Reject 615 & 625 50% repressieve afzondering. LED waarschuwing, als geselecteerd.
635 & 638 80% lineare afzondering.
Diktevastlegging Geheugen voor 8000 waardes, in blok/positie/nummer codering of alfanumerieke voorgeprogrammeerde werkblad opgeslagen
Geheugenpaneel 100 opslaglocaties voor kalibratieinstellingen
A-Scan Geheugen 800 golfformen
Golven afvlakking Produceert een gelijkmatige signaal afvlakking
AGC Automatische Versterking stelt de geselecteerde echo op een zelf gekozen niveau in (10 - 90%).
DAC Tot 10 punten kunnen worden ingegeven en gebruikt voor het digitale tekenen van een DAV curve. -2, -6, -10, -12, -14 dB curven kunnen voor JIS, ASME en EN1714 codes geselecteerd worden.
AWS Automatische defectmeting in overeenstemming met AWS D1.1 Structural Welding Code
API Automatische defectmeting in overeenstemming met API 5UE
AVG/DGS Automatische defectmeting, bij gebruik van meetsonde data. 10 meetsonde datasets kunnen worden opgeslagen.
TCG 625, 635 & 638 Tijdgecorrigeerde winst. 40 dB dynamische bereik, 30 dB per micorseconde, tot 10 punten voor curvedefinities.
Auto-Cal Biedt automatische kalibratie met twee echo's
Referentie golven Opgeroepen golf kan in een andere kleur worden weergegeven, waardoor de directe vergelijking tussen golfvormen mogelijk wordt gemaakt.
Display bevriezing Houdt de actuele golf op het scherm vast
Piekwaardegeheugen Voor echodynamische patroonbestemming.
Taalondersteuning Deze talen zijn beschikbaar: Engels, Duits, Frans, Spaans, Nederlands, Italiaans, Russisch, Pools, Tsjechisch, Fins, Hongaars. Op aanvraag ook andere talen.
Batterij Lithium Ionen batterijpak 14,4V, 5,0 ampère-uur. Minimaal 11 uur gebruik, normaal gesproken 15 uur, batterijstatus indicatie. Oplaadtijd van 4 uur.
Oplader 100 - 240 VAC, 50 - 60 Hz.
USB Aansluiting Voor aansluiting aan de PC, toetsenboord en printer.
Uitgangen Seriële aansluiting, met video (NTSC & PAL), analoge uitgang voor amplitude en afstand met PRF frequentie. Transmitter sync uitgang
Meetsonde aansluitingen Verkrijgbaar met BNC of LEMO 1 aansluiting
Garantie 2 jaar
Extra functies 638
Trigger aansluiting Aansluiting gate blokkeert oppervlakte echo
High Power Pulser 450 Volt versterking

Leveromvang
De DFX6 wordt geleverd als een complete set inclusief:
- DFX6 Fouten Detector,
- Lithium Ion Batterij,
- Batterijlader CH-700,
- Canvas instrument bescherming,
- Helder Scherm,
- Gebruikershandleiding,
- Kalibratiecertificaat,
