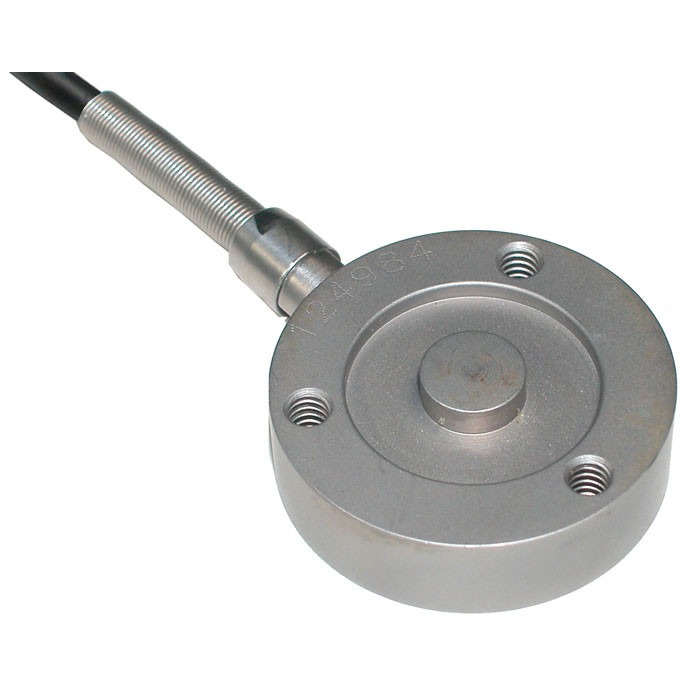

Series R02 Compressie Kracht Sensor
Wanneer betrouwbare compressiekrachttests vereist zijn, zijn de serie R02 knopsensoren het juiste gereedschap voor de klus. Met compacte afmetingen, hoge nauwkeurigheid en een belasting bereik tot 50 kN is deze roestvaststalen lastsensor ideaal voor allerlei testtoepassingen.
De Series R02 maakt deel uit van de Plug & Test®-familie met verwisselbare sensoren die kunnen worden aangesloten op een Mark-10 Indicator, 3I, 5I, 7I of een Series F-testbank. Dit systeem heeft het voordeel van een interne printplaat die kalibratie en configuratie opslaat, hierdoor is een indicator tijdens het testen uitwisselbaar.
De R02 wordt geleverd met een kalibratiecertificaat met gegevens.
Kenmerken
- Button sensor in roestvaste stalen constructie
- Voor compressiekrachten tot maximaal 50.000 N
- Unieke Plug & Test connector houdt alle kalibratie en configuratie data vast
- Inclusief NIST-traceerbaar kalibratiecertificaat
- 3 jaar garantie
Algemene informatie
Mark-10 M7I-, M5I- en M3I-indicatoren worden gebruikt in combinatie met Plug & Test®-sensoren en zijn daarom geschikt voor tal van vereisten voor kracht- en torque-metingen, van 1 N tot 50 kN (0,25 tot 10.000 lbF) kracht en van 7 Ncm tot 550 Nm koppel.
Plug & Test®-sensoren kunnen in de hand worden gebruikt of op een armatuur of testopstelling worden gemonteerd voor nauwkeurigere en herhaalbare testresultaten.
De sensoren zijn afzonderlijk gekalibreerd en daarom kunnen ze worden losgekoppeld van de ene indicator en worden aangesloten op een andere zonder dat een nieuwe kalibratie of configuratie nodig is, aangezien deze zijn is opgeslagen op de printplaat van de slimme connector.
Nauwkeurigheid
De systeemnauwkeurigheid wordt bepaald door de combinatie van indicator(meetinstrument) en sensor gecombineerd. Om de totale systeemnauwkeurigheid te bepalen wordt de nauwkeurigheidswaarde van de sensor opgeteld bij de waarde van de indicator.
Aangezien de verschillende modellen indicatoren verschillende nauwkeurigheidswaarden hebben, kan de totale systeemnauwkeurigheid variëren tussen de verschillende indicator/sensorcombinaties. Indicator M7I / M5I nauwkeurigheid ±0,1% van volledige schaal M3I nauwkeurigheid ±0,2% van volledige schaal.
Voorbeeld 1: Model MR01-100 sensor met Model M5I Indicator MR01-100 ±0,15% van volledige schaal + M5I ±0,1% van volledige schaal = Totaal ±0,25% van volledige schaal Dit vertaalt zich in een vaste fout van maximaal tot: 0,25% x 500 N = 1,25 N
Voorbeeld 2: Model MR50-50Z sensor met Model M3I Indicator MR50-50Z ±0,35% van volledige schaal + M3I ±0,2% van volledige schaal = Totaal ±0,55% van volledige schaal Dit vertaalt zich in een vaste fout van maximaal tot: 0,55% x 50 Ncm = 0,275 Ncm
Omdat nauwkeurigheid wordt gedefinieerd als een percentage van de volledige schaal, is de vaste fout overal op de schaal mogelijk van 0 tot de maximale capaciteit. Als zodanig vertegenwoordigt deze waarde een steeds grotere fout als percentage van de aflezing aan de onderkant van de schaal. Het wordt daarom aanbevolen een sensor te kiezen met een capaciteit die zo dicht mogelijk bij de verwachte belasting ligt. De resolutie kan voor sommige sensoren verschillen, afhankelijk van of een M7I-, M5I- of M3I-indicator wordt gebruikt. Een krachtsensor uit de R01-serie geeft bijvoorbeeld een fijnere resolutie weer wanneer deze is aangesloten op een M5I-indicator dan wanneer deze is aangesloten op een M3I-indicator.
Afmetingen
| Model | kN | N | kgF | gF | ozF | lbF |
|---|---|---|---|---|---|---|
| MR01-100 | - | 500 x 0,2 | 50 x 0,02 | 50000 x 20 | 1600 x 1 | 100 x 0,05 |
| MR01-200 | 1 x 0,0005 | 1000 x 0,5 | 100 x 0,05 | - | 3200 x 2 | 200 x 0,1 |
| MR01-500 | 2.5 x 0,001 | 2500 x 1 | 250 x 0,1 | - | 8000 x 5 | 500 x 0,2 |
| MR01-1000 | 5 x 0,002 | 5000 x 2 | 500 x 0,2 | - | 16000 x 10 | 1000 x 0,5 |
| MR01-2000 | 10 x 0,005 | 10000 x 5 | 1000 x 0,5 | - | 32000 x 20 | 2000 x 1 |
| MR01-5000 | 25 x 0,01 | 25000 x 10 | 2500 x 1 | - | - | 5000 x 2 |
| MR01-10000 | 50 x 0,02 | 50000 x 25 | 5000 x 2 | - | - | 10000 x 5 |
| Model | kN | N | kgF | lbF |
|---|---|---|---|---|
| MR01-100 | - | 500 x 0,5 | 50 x 0,05 | 100 x 0,1 |
| MR01-200 | - | 1000 x 1 | 100 x 0,1 | 200 x 0,2 |
| MR01-500 | - | 2500 x 2 | 250 x 0,2 | 500 x 0,5 |
| MR01-1000 | - | 5000 x 5 | 500 x 0,5 | 1000 x 1 |
| MR01-2000 | - | 10000 x 10 | 1000 x 1 | 2000 x 2 |
| MR01-5000 | 25 x 0,02 | - | 2500 x 2 | 5000 x 5 |
| MR01-10000 | 50 x 0,05 | - | 5000 x 5 | 10000 x 10 |
Gerelateerde Producten
Series-3I Kracht / Torsie Indicator
- Uitwisselbare kracht en torsie sensoren via Plug & Test technologie
- Ultra-compact formaat
Meer details
Series-5I Geavanceerde Kracht / Torsie Indicator
- Uitwisselbare kracht en torsie sensoren via Plug & Test technologie
- USB, RS-232, Mitutoyo en analoge uitgangen
Meer details
Cic-Force Krachtmeter Kalibratie
- Zeer korte doorlooptijd
- Gemakkelijk inplannen van de kalibratie
- Mogelijkheid tot justeren en reparatie
Meer details
Series-7I Geavanceerde Kracht/Torsie Meter
- Verwisselbare kracht- en torsiesensoren door Plug & Test technologie (sensoren apart verkrijgbaar)
- Hoge meetfrequentie tot 14.000 Hz
- Continue gegevensopslag tot 5.000 gegevens, bij een snelheid van tot 14.000 Hz, te downloaden naar een PC
- 5 meeteenheden, plus wrijvingscoëfficiënt en door de gebruiker gedefinieerde eenheid met configureerbare naam
Meer details
Specificaties
| Nauwkeurigheid | ± 0,15% van volledige schaal + indicator |
| Gewicht | 0,2 kg |
| Garantie | 3 jaar |
Nu bestellen
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
