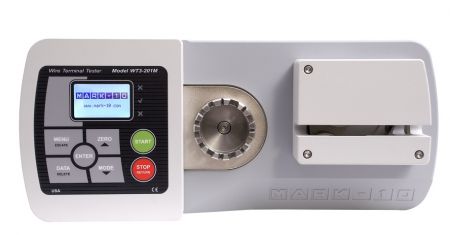

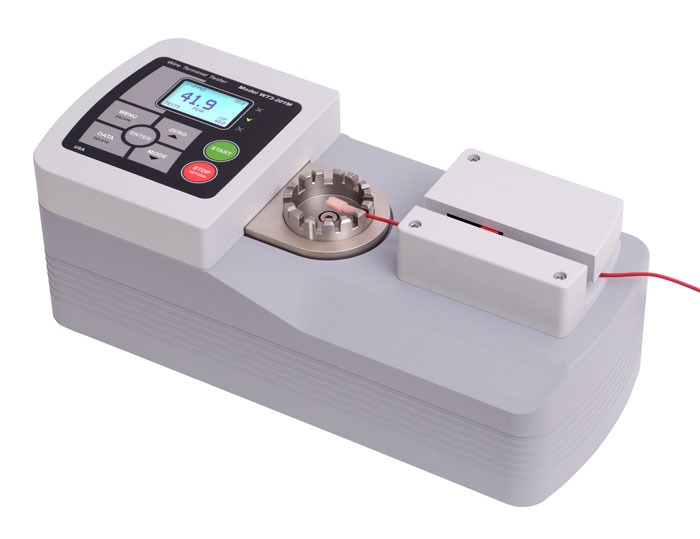

WT3-201 Gemotoriseerde Kabelschoen / Stekker Tester


Gemaakt in de Verenigde Staten van AmerikaDe WT3-201ME is niet alleen de gemotoriseerde versie van de WT3-201E Wire Crimp Pull Tester.

Het is uitgerust met automatische testprogramma's die voldoen aan UL, ISO, ASTM, SAE, MIL en andere normen voor destructief testen. Met optionele functies zoals niet-destructief testen, waaronder trekken naar een belasting (WF011) of het vasthouden van een belasting (WF012) gedurende een bepaalde periode, volgens de vereisten van UL 486A/B. De profielfunctie is een optie die de effectiviteit van de WT3-201ME kan vergroten met de mogelijkheid om testparameters zoals snelheid, pass/fail-limieten, meeteenheid, etc. op te slaan en op te roepen.
In totaal kunnen maximaal 500 setup profielen worden opgeslagen.

Met uitgeoefende krachten tot 1 kN en een draadklem met openingen voor draden van 0,5 tot 6,3 mm is de standaard configuratie geschikt voor de meeste draden en soorten isolatie. Optionele ringklemmen en machinaal te bewerken blanke armaturen kunnen de veelzijdigheid van dit apparaat verder vergroten.

De WT3-201ME beschikt over een automatische startfunctie die de test start wanneer het draadmonster is geladen. Wanneer het monster breekt, kan de tester automatisch omkeren, de piekkracht uitvoeren, de piekkracht opslaan en het display automatisch op nul zetten, waardoor de testdoorvoer wordt verhoogd.
De programmeerbare pass/fail-limieten met rode en groene indicatoren en geluidswaarschuwingen helpen bij het identificeren van niet-conforme monsters.
Er is een ingebouwde gegevensopslag met statistische berekeningen voor maximaal 2.000 metingen, met als optionele functie een datum- en tijdstempel (WF013) voor elk opgeslagen gegevenspunt.

Gegevens kunnen worden overgedragen naar een pc of andere gegevensverzamelaar via USB, RS-232, Mitutoyo (Digimatic) of analoge uitgangen.

De geautomatiseerde programma's en functies maken dit apparaat efficiënt en betrouwbaar voor herhaaldelijk testen op verschillende toepassingen.

MESURLite data-acquisitiesoftware wordt bij dit apparaat geleverd, MESURLite-software tabuleert enkelpunts- of continue gegevens, en ondersteund export met één klik naar Excel voor verdere gegevensverwerking.

De optionele draagtas, WT3004-1, maakt opslag en transport eenvoudig en veilig.

Gedurende een proefperiode van 160 dagen na aankoop zullen alle optionele functies werken, zelfs als deze niet zijn aangeschaft. Na de proefperiode werken alleen de standaardfuncties plus de extra aangeschafte functies.


Kenmerken
  • Meet real-time en piekkrachtwaarden
  • Auto-start sequentie bij het aanbrengen van het monster
  • USB, RS232, Mitutoyo (Digimatic) en analoge uitgangen
  • Geheugen met ruimte voor 2000 data, statistieken, output en datum en tijdstempel (datum en tijd stempel is optioneel)
  • Opslaan en oproepen tot 500 profielen voor diverse test vereisten (optionele functie)
  • Selecteerbare testsnelheid, met een hoge snelheids nadering en achteruit
  • Tot een gespecificeerde trekbelasting aantrekken of de belasting handhaven gedurende een gespecificeerde tijdsduur, volgens UL 486A / B (optionele functies)
  • Automatische terugkeerfunctie, wanneer het monster breekt of de last wordt bereikt.
  • Wachtwoordbeveiliging voorkomt ongeautoriseerde wijzigingen
  • Pass / fail-indicatoren, audio-waarschuwingen en uitgangen
  • Datum / tijd stempel voor alle opgeslagen data (optionele functie)

Optionele functies
Part numberFeatureDiscription
WF010ProfilesBewaar en roep reeksen testparameters op, zoals snelheid, pass/fail-limieten, meeteenheid, enz. Er kunnen maximaal 500 profielen worden opgeslagen.
WF011Pull to loadDe tester stopt wanneer de gespecificeerde belasting is bereikt.
WF012Load holdingDe tester stopt en handhaaft een gespecificeerde belasting gedurende een bepaalde periode.
WF013Date and time stampOp elk opgeslagen gegevenspunt wordt een datum- en tijdstempel toegepast.
WFCOMPCompleet optiepakketBevat alle hierboven genoemde optionele functies.
Deze optionele functies kunnen worden gekocht op het moment van bestelling of later via het functieconfiguratie platform.
Dit platform stelt een gebruiker in staat om functies toe te voegen die oorspronkelijk niet besteld waren.
Alle functies zijn aanvankelijk ingeschakeld voor een demoperiode van 160 dagen na aankoop.

Display

WT3-201 Display


Specifieke kenmerken
Standaard eind kabelschoengreep
Verstelbare eindklem biedt plaats aan draaddiameters tot 6,3 mm
Start automatisch
De tester wordt automatisch gestart wanneer het monster wordt geladen, en keert weer terug naar de uitgangspositie wanneer het monster breekt.
Knelbeveiliging
Als de test begint, grijpen gekartelde nokken het monster vast. Een knelbeveiliging (rode tab hierboven afgebeeld) draait automatisch in de juiste positie, voor extra veiligheid.
Meerdere profielen
Sla en roep meerdere profielen op voor een snelle en nauwkeurige overgang naar verschillende testmethoden.

Afmetingen
Afmetingen-WT3-201M


Afmetingen van de WT3-201M wire crimp pull tester,

Alle afmetingen worden in Inches aangegeven met de metrische maten in [mm] erachter.


Leveromvang

Leveringsomvang:

  • WT3-201M met standaard eindklem
  • Snel-start gids,
  • Netsnoer,
  • USB-kabel,
  • Resource CD (USB-stuurprogramma, MESUR ™ Lite software, MESUR ™ gauge DEMO software, gebruikershandleiding),
  • Kalibratiecertificaat zonder data (met data is optioneel).
    (Kit zal worden geleverd zonder draagtas )


Video


Accessoires

MESURgauge Mesurgauge Kracht & Verplaatsing Analyse Software


  • Verzendt gegevens van een kracht- of torsietester en afstand display naar een PC voor verdere analyse

Meer details

MESURgauge Mesurgauge Kracht & Verplaatsing Analyse Software 126514

Cic-Force Krachtmeter Kalibratie


  • Zeer korte doorlooptijd
  • Mogelijkheid tot justeren en reparatie

Meer details

Cic-Force Krachtmeter Kalibratie 127037

Specificaties
Capaciteit en resolutie100 x 0.05 kgF | 1,000 x 0.5 N | 1 x 0.0005 kN | 3200 x 2 ozF | 200 x 0.1 lbF
Nauwkeurigheid±0.2% van de volledige schaal
Minimale lengte Monster165 mm, zonder het draadeinde
DraadmeterbereikAWG30 - AWG 3 (0.3 - 6.3 mm)
Sleufbreedtes standaard bevestiging0,3/ 0,7/ 1,0/ 1,5/ 2,0/ 2,3/ 2,8/ 3,0/ 3,5/ 3,8/ 4,3/ 4,5/ 5,1/ 5,3/ 5,8/ 6,3 mm
Maximale verlengingTestsnelheid: 10 - 300 mm/min
Naderings/terugkeersnelheid: 325 - 2,400 mm/min
Snelheid nauwkeurigheids instelling±0.2%
Snelheidsvariatie±0%, aangedreven door een stappenmotor
Bemonsteringsfrequentie7,000 Hz
Veilige overbelasting150% van de volledige schaal (display geeft "OVER" aan bij110% en hoger)
Uitgangen USB/RS-232: Configureerbaar tot 115.200 baud. Automatische uitvoer beschikbaar tot 250 Hz. Inclusief Gauge Control Lanuage 2 voor volledige computer controle.
Mitutoyo (Digimatisch): Seriële BCD geschikt voor alle Mitutoyo SPC-compatibele apparaten
Analoog: ± 1 VCD, ± 0,25% van de volledige schaal
Voor algemeen gebruik: Drie open drain uitgangen, één ingang
Setpoint: Drie open drain lijnen
StroomvoorzieningUniversele ingang 80-240VAC, 50 / 60Hz
Batterijen levensduur Achtergrondverlichting aan: tot 7 uur continu gebruik
Verlichting uit: tot 24 uur continu gebruik
Bedrijfstemperatuur4 tot 38° C
Gewicht12 kg (verzendgewicht 14 kg)
Garantie3 jaar

Gerelateerde Producten

WT3-201 Kabelschoen / Stekker Tester


  • Meet huidige waarde (real-time) of piekwaarde
  • Ergonomische hendel kan trekkrachten leveren tot 1000N
  • USB, RS-232, Mitutoyo (Digimatic), en analoge uitgangen

Meer details

WT3-201 Kabelschoen / Stekker Tester

MR06-200


  • Ergonomische handgrepen en handig spanmechanisme
  • Lid van de Plug & Test®-familie van verwisselbare sensoren en indicatoren
  • Compatibel met de Series 7i, 5i en 3i digitale indicatoren

Meer details

MR06-200

Downloads

Nu bestellen
Product

Product
Prijs
Aantal
135558
WT3-201ME Gemotoriseerde Kabelschoen Tester - 1000 N
€ 4.711,00

Accessories

Product
Prijs
Aantal
134964
WF010 - Voor opslaan meerdere profielen (optionele functie voor WT3-201M)
€ 862,00
134965
WF011 - Pull to load (optional function for WT3-201M)
€ 698,00
134966
WF012 - Load holding (optional function for WT3-201M)
€ 1.047,00
134967
WF013 - Date & time stamp (optional function for WT3-201M)
€ 644,00
134968
WFCOMP - Complete options package (optional function for WT3-201M)
€ 2.157,00
130524
15-1004 MESUR gauge, single license

134246
WT3002 Ring terminal fixture for WT3-201(M)
€ 202,00
134591
WT3003 Machinable blank terminal fixture for WT3-201(M)
€ 193,00
134969
WT3-201M - Opbergkoffer
€ 295,00
134222
AC1049 Calibration kit for WT3-201/WT3-201M (weights not included)
€ 1.052,00
132825
09-1163 kabel, in serie, serie 7/5/4 tot RS-232 DB-9
€ 77,00
132876
09-1165 Cable, USB, Series 7/5/4/3 to PC
€ 29,00
Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
