QB-10000 Liftkabel Spanningsmeter

De QB-10000 Liftkabel Spanningsmeter is niet meer leverbaar en is vervangen door CTM2.
Klik hier om de CTM2 te bekijken.

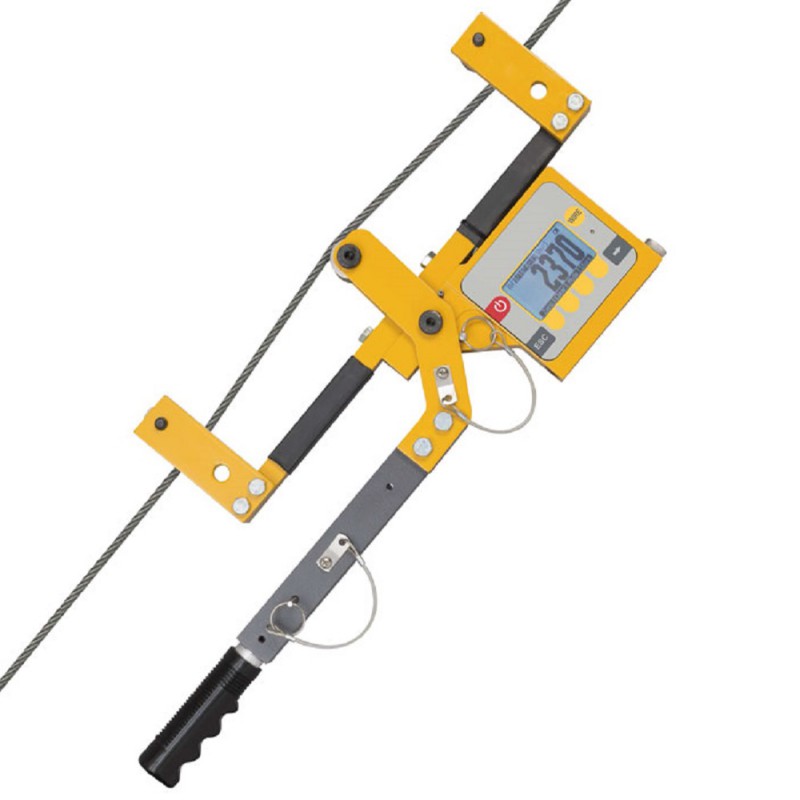

De QB-10000 spanningsmeter maakt het meten en weergeven van spanning op liftkabels snel en eenvoudig. De meter is met name geschikt om spanningen op kabels in een set te meten, terwijl de spanning op een enkele trekkabel aangepast wordt. Hiermee wordt het balanceren van de spanningen van kabels in een set liftkabels, of andere kabelsets die uit meerdere lijnen bestaan, zoals tuidraden naar een toren, hijskraan zekering, platform liften etc. Het digitale display toont naast de totale spanning ook de gemiddelde spanning van de set kabels.

De QB-10000 is gemakkelijk te plaatsen en meet kabels tot 45 kN direct, slaat meetwaarden op en is binnen enkele seconden weer van de kabel verwijderd. Meetwaarden hoeven niet langer worden opgeschreven en referentie tabellen en conversie grafieken zijn niet meer nodig, de werkelijke spanning op de kabel wordt direct weergegeven op het display.

Het balanceren van spanningen op een set kabels is een kwestie van minuten in plaats van uren en kan nu worden gedaan door één persoon die alleen werkt, in plaats van een tweetallen of drietallen.

Quick balance demonstratie

Kenmerken

Minimale trainingstijd, significatie besparing op werkkosten en qua tijd ten opzichte van alternatieve methoden
Controleer spanningen op alle kabels in de set, gemiddelde spanning en totale belasting op de hele set kabels eenvoudig meteen op het LCD scherm met achtergrondverlichting
Balanceren van spanningen op meerdere kabels kan in enkele minuten
Geschikt voor een groot aantal kabelsoorten en diameters, van 3/16” tot 1”
Het display met 5 regels geeft waarden van 4 kabels weer, u kunt waarden van tot 16 kabels weergeven door te scrollen met behulp van het keypad
Kalibratie van 3 kabeldiameters zijn voorgeprogrammeerd in de meter, namelijk staal 1/2", 9/16" en 5/8", allen met een constructie van 8x19. Kalibratie voor tot maximaal 5 extra kabels is optioneel beschikbaar
Veiligheidsverbetering door meetmethode
Goed zichtbare gele afwerking met een gemakkelijk te gebruiken soft-key bediening
Werkt op 2 standaard, eenvoudig te vervangen AA batterijen

Display geeft kabel-samenvatting scherm.

Leveromvang

De QB-10000 Quick Balance spanningsmeter wordt geleverd als een complete set inclusief 45 kN spanningsmeter, uitgerust met een 1/4" to 3/4" rollenset code S (3 stuks) en de volgende kabel kalibraties:
1/2" - 8x19
9/16" - 8x19
5/8" - 8x19

Verzonden in een koffer van hard plastic met schuimvulling

Specificaties

Capaciteit	45 kN / 4,500 kg / 10,000 Lbs
Nauwkeurigheid	± 3% van de hele schaal. Gekalibreerd op specifieke kabel diameter, materiaal en samenstelling; ±5% met dezelfde kabeldiameter als waarop gekalibreerd is maar een ander type kabel
Kabel Diameters en Samenstellingen	3/16" tot 1" mogelijk 1/2" 8 x 19 ingesteld 9/16" 8 x 19 ingesteld 5/8" 8 x 19 ingesteld Maximaal 5 andere diameters en samenstellingen kunnen worden toegevoegd
Aantal Kalibraties	3 kabel diameters en samenstellingen geïnstalleerd in de fabriek: 1/2" - 8 x 19 9/16" - 8 x 19 5/8" - 8 x 19 Gegevens van maximaal extra kabels kunnen apart worden toegevoegd
Afwijking bij belasting	Kabelverlening van maar 2 mm
Display	Grafisch LCD met achtergrondverlichting, ondersteunt volledige tekst, 1.0" hoge cijfers
Roller bereik	Geleverd met één set rollers (met bereik van 1/4" to 3/4"). Rollers met een ander bereik zijn kunnen worden besteld indien nodig
Beschermingsklasse	Geschikt voor buitengebruik
Gebruikstemperatuur	-20°C to 60°C
Meeteenheden	Newtons, Kilogram force, Pound-force
Resolutie	Instelbaar voor lage, middel en hoge krachten
Gewicht	5 kg
Afmetingen	22 x 61 x 8 cm
Shipping Weight	12 kg

Beschikbare Rollersets

Het gebruik van de juiste rollerset. Quick-Balance wordt standaard geleverd met rollerset Code "S" Sheaves.
Hieronder vindt u alle opties:
QB-10000 - Code L Sheaves for 3/16" to 1/4" / 4.75 mm - 6,5 mm
QB-10000 - Code P Sheaves for 3/16" to 1/2" / 4.75 mm - 12.7 mm
QB-10000 - Code S Sheaves for 1/4" to 3/4" / 6.5 mm - 19 mm
QB-10000 - Code T Sheaves for 1/2" to 1" / 12.7mm - 25.4 mm

Belangrijk is om de correcte rollerset bij de bijbehorende kabel en opgeslagen kalibratie te gebruiken.

Het verwisselen van een rollerset kost circa 2 minuten.
