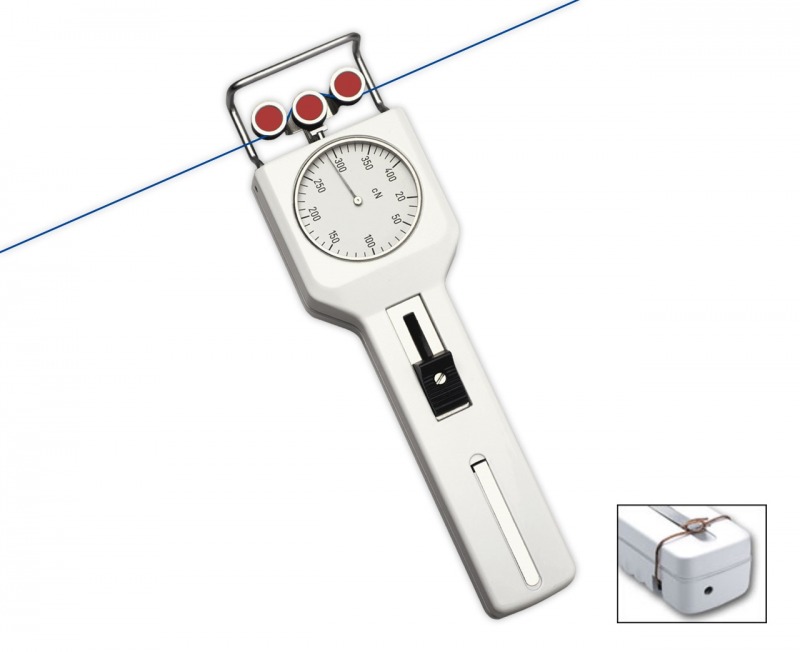

DN1 Duurzame spanningsmeter voor hoge spanningen


Gemaakt in DuitslandDuurzame spanningsmeter, geschikt voor allerlei toepassingen in de textiel-, glasvezel- en draadindustrie.

Kenmerken
  • Groot, makkelijk afleesbare wijzerplaat (54 mm Ø)
  • Ingebouwde materiaaldikte compensatie verhoogd Precisie bij variable diameters op modellen DN1-1000 en hoger
  • Stevige aluminium behuizing
  • Schokbestendige metingen
  • V-vormige gelagerde geleiderollers
  • Individuele kalibratie is mogelijk
  • Geleverd met specifiek testrapport en optioneel leverbaar met kalibratierapport
  • Elk instrument is individueel gekalibreerd om de hoogste nauwkeurigheid te kunnen garanderen

Spanningsbereik
ModelRanges Meetkop breedtes* (mm)SCHMIDT Kalibratie**MDC***
DN1-120 20-120 65PA: 0,12 mm Ø
DN1-200 20-200 65PA: 0,12 mm Ø
DN1-400 20-400 65PA: 0,20 mm Ø
DN1-1000 50-1000 65PA: 0,30 mm ØXX
DN1-2000 200-2000 116PA: 0,50 mm ØXX
DN1-3500 400-3500 116PA: 0,80 mm ØXX
DN1-5000 400-5000 116PA: 0,80 mm ØXX
DN1-8000 500-8000 116PA: 1,00 mm ØXX
DN1-10K 2-10 daN 116PA: 1,00 mm ØXX
DN1-20K-L 5-20 daN 216PA: 1,50 mm ØXX
DN1-30K-L 5-30 daN 265PA: 1.50 mm Ø
DN1-50K-L 5-50 daN 265Steel rope:
1,50 mm Ø (7x7x0,20)

Er zijn ook andere soorten spanningsmeters beschikbaar op aanvraag

* Afhankelijk van het model is dit de breedte van de geleidebeugel of de afstand tussen de buitenste geleiderollen
** Geschikt voor 95% van de toepassingen - PA = Polyamide Monofilament
***MDC = Materiaal Dikte Compensatie

Speciale afstelling door middel van monsters, geleverd door de klant wordt aangeraden als het materiaal significant verschilt van de SCHMIDT standaard in diameter, stugheid of vorm. In dit geval is een monster van het materiaal nodig van ongeveer 5 meter.

Rollers
Code Geleideroller materiaal Lijn snelheid
Code: Standaard Gehard aluminium 2000 roller
R12013 Plasma-gegoten aluminium
Standaard voor modellen DN1-30K-L en DN1-50K-L
1000 roller
K Gehard aluminium3500 roller
H Plasma-gegoten aluminium 5000 roller
T Hard plastic (POM), zwart1000 roller
W Vernikkeld staal1000 roller
ST Gehard staal1000 roller
B Gehard staal voor bandendraad (tire cord)1000 roller
CE Keramiek1000 roller
ASY Gehard aluminium, asymetrische groef1000 roller
U Gehard aluminium (Radium R3)2000 roller

Opties

Leveromvang
Levering omvat:
Spanningsmeter met draagtas, gebruikers handleiding in het Engels of Duits naar keuze

Let op:
Modellen DN1-30K en DN1-50K worden standaard geleverd met geleideroller R12013

Specificaties
Kalibratie:Volgens de SCHMIDT fabrieksprocedure
Nauwkeurigheid:±1% volledige schaal of ±1 schaalverdeling
Scala diameter:54 mm
Temperatuur:10-45ºC
Luchtvochtigheid:85% RH, max.
Behuizing materiaal:Gegoten aluminium
Afmetingen:220 x 74 x 42 mm (L xBxH)
Gewicht, netto (bruto):tot DN1-10K ong. 700 g (1200 g)
DN1-20K-L en hoger ong. 900 g (2200 g)
