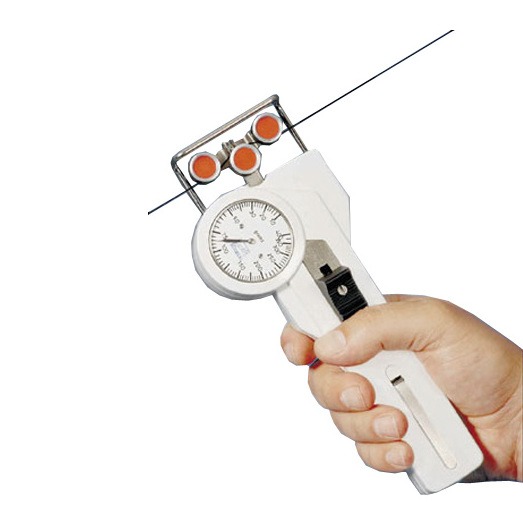

DX2 Spanningsmeter


Gemaakt in DuitslandEen precieze beweging, keuze uit op kogellagers gemonteerde rollers en een robuuste gietaluminium behuizing maakt de DX2 ideaal voor de zwaarste productie toepassingen.

Ingebouwde bevestigingsgaten maken permanente installatie mogelijk voor continu gebruik.

Ingebouwde materiaaldikte compensatieIngebouwde materiaaldikte compensatie maximaliseert nauwkeurigheid wanneer draden met een verschillende diameter worden gebruikt. (Standaard op model DX2-SP en hogere bereiken).


Kenmerken
  • Met de duim bediend roller mechanisme en exclusieve draad geleiding geleidt de bewegende draad automatisch in de V-groeven waardoor breuk voorkomen wordt
  • De plaatsing van de draden aan te voorkant maakt gelijktijdige observatie van draad, roller en meter mogelijk.
  • Alle meters worden individueel gekalibreerd voor de hoogste nauwkeurigheid
  • 41mm Ø schaal
  • DX2's hard gecoate aluminium, V-groef rollers zijn geschikt voor snelheden tot 2000 m/min of, optioneel, tot 5000 m/min
  • Vinger Ondersteuning: We raden een vinger ondersteuning aan voor hogere spanningsbereiken (inclusief)
  • Certificate of Compliance with the order 2.1 according DIN EN 10204 wordt meegeleverd
  • Optioneel verkrijgbaar: Inspectiecertificaat 3.1 volgens DIN EN 10204 met kalibratie rapport

Spanningsbereik
ModelRanges Meetkopbreedte (mm) SCHMIDT kalibratie materiaal * MTC
DX2-50 10-50 cN 66PA: 0,12 mm Ønee
DX2-120 20-120 cN 66PA: 0,12 mm Ønee
DX2-200 20-200 cN 66PA: 0,12 mm Ønee
DX2-400 20-400 cN 66PA: 0,20 mm Ønee
DX2-1000 50-1000 cN 66PA: 0,30 mm Øja
DX2-2000 200-2000 cN 116PA: 0,50 mm Øja
DX2-5000 400-5000 cN 116PA: 0,80 mm Øja
DX2-8000 1-8 daN 116PA: 1,00 mm Øja
DX2-10K 2.5-10 daN 116PA: 1,00 mm Øja
DX2-20K-L 5-20 daN 216PA: 1,50 mm Øja
Andere bereiken spanningsmeters en meetkop breedtes op aanvraag beschikbaar.
Ook andere meeteenheden zijn mogelijk, zoals g of kg.
* Afhankelijk van het model. Of de breedte van de draadgeleiding, of de buitenste afstand tussen buitenste geleiderollen.
** Geschikt voor 95% van de toepassingen - PA = Polyamide Monofilament
*** MTC = Materiaal dikte compensatie

Speciale kalibratie met door de gebruiker aangeleverde monsters wordt aangeraden indien dit materiaal significant verschilt van het door SCHMIDT gebruikte kalibratiemateriaal wat betreft diameter, stijfheid of vorm. Voor deze kalibratie moet een materiaal voorbeeld van ongeveer 5m toegestuurd worden.

Rollers
CodeGeleideroller materiaalLijn snelheid
Code: Standaard Gehard aluminium 2000 roller
T Hard plastic (POM), zwart 1000 } roller
H Plasma-gegoten aluminium 5000 } roller
U Gehard aluminium (Radium R3) 2000 } roller
CE Keramiek 1000 } roller
ST Gehard staal 1000 } roller
B Gehard staal voor bandendraad (tire cord) 1000 } roller
ASY Gehard aluminium, asymetrische groef 1000 } roller
K Gehard aluminium 3500 } roller

Opties

Specificaties
Kalibratie:Volgens SCHMIDT fabrieksprocedure
Nauwkeurigheid±1% van het meetbereik of ±1 graad van de schaal
Scala diameter:41 mm
Temperatuur bereik:10-45ºC
Luchtvochtigheid:85% Relatieve Luchtvochtigheid, max.
Behuizing:Aluminium
Afmetingen:188 x 85 x 45 mm (LxWxH)
Gewicht, net (bruto):Tot DX2-10K ong. 470 g (1000 g)
DX2-20K-L ong. 580 g (2000 g)
