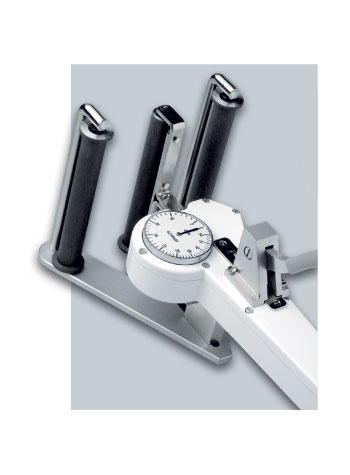

DXR Spanningsmeter met speciale geleideroller ondersteuning

DXR Spanningsmeter met speciale geleideroller ondersteuning


Gemaakt in DuitslandSpanningsmeter voor allerlei soorten tapes en banden, zoals textiel linten, films, folies, vezels, etc.

De dubbel geflensde rollers voor smalle stroken van minder dan 100 mm maken betere geleiding mogelijk.

Opmerking: Dit model komt niet inclusief materiaaldikte compensatie en geleider.

Kenmerken
  • Buitenste geleiderollers met opstaande randen van 50 of 100mm breedte. (rollers met enkele flens optioneel)
  • Op kogellagers gemonteerde rollers
  • 41mm Ø schaal
  • Roller verschuif mechanisme zorgt voor eenvoudige plaatsing van het bewegende materiaal
  • Alles in het zicht van de gebruiker:
    - de geleiderollers
    - het gemeten materiaal
    - de metingen
  • Elk instrument is individueel gekalibreerd voor de hoogste nauwkeurigheid
  • Stevige aluminium behuizing

Spanningsbereik
ModelRanges Meetkopbreedtes** (mm)Rollerbreedte (mm)
DXR-2000 200-2000 12550, 100
DXR-5000 400-5000 12550, 100
DXR-10K-L 2,5-10 daN 12550, 100
DXR-20K-L 5-20 daN 20050, 100
DXR-30K-L 5-30 daN 20050, 100
DXR-50K-L 5-50 daN 20050, 100
Andere spanningsbereiken, meetkop breedtes en materiaal kalibraties beschikbaar op aanvraag. Andere meeteenheden beschikbaar, zoals g of kg.

* SCHMIDT kalibratie materiaal textiel lint of film, afhankelijk van spanningsbereik en rollerbreedte
** Afstand tussen de buitenste geleiderollen

Speciale kalibratie door middel van monsters, aangeleverd door de gebruiker, wordt aangeraden indien het materiaal qua diameter, stugheid of vorm significant verschilt van het door SCHMIDT gebruikte kalibratiemateriaal. In dit geval is een monster van ongeveer 5 meter van het materiaal nodig.
DXR Dial Faces

Rollers
Code Geleideroller materiaal Lijn snelheid
Code: Standaard Gehard aluminium
(Uitzondering: 7 mm rollers zijn gemaakt van vernikkeld staal)		 1000 roller

Opties

Leveromvang
Kit-125921 DXR
Levering omvat:
Spanningsmeter met draagtas, gebruikers handleiding in het Engels of Duits naar keuze

Specificaties
Kalibratie:Volgens de SCHMIDT fabrieksprocedure
Nauwkeurigheid:±1% volledige schaal of ±1 schaalverdeling
Scala diameter:41 mm
Temperatuur:10-45ºC
Luchtvochtigheid:85% RH, max.
Behuizing materiaal:Gegoten aluminium
Afmetingen:188 x 85 x 45 mm (LxBxH)
Gewicht, netto (bruto):ong. 980 g (2200 g)
