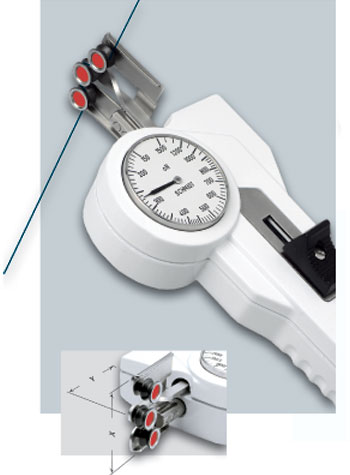

DXV Spanningsmeter met 90º gedraaide meetkop
Dit speciale model spanningsmeter maakt het gemakkelijker de spanning van de draad af te lezen als dit lastig is met het standaard model spanningsmeter. De meetkop is namelijk 90º gedraaid.
Let op: Dit model heeft geen mogelijkheid voor materiaaldikte compensatie
- Maakt het aflezen gemakkelijk wanneer dat niet zo is met model DXE
- Speciale vinger ondersteuning geplaatst op de achterzijde vergemakkelijkt het verplaatsen van de buitenste rollers
- Elk instrument is individueel gekalibreerd om de hoogste nauwkeurigheid te kunnen garanderen
- Stevige aluminium behuizing
- Kleine, gelagerde, V-vormige geleiderollers
- Mogelijkheid tot vaste installatie van de spanningsmeter om constant te meten
- 41mm Ø wijzerplaat
- Certificate of Compliance with the order 2.1 according DIN EN 10204 word meegeleverd
- Optioneel verkrijgbaar: Inspectiecertificaat 3.1 volgens DIN EN 10204 met kalibratie rapport
| Model | Ranges | Meetkop breedtes X* (mm) | Meetkop lengtes Y (mm) | SCHMIDT Kalibratie** | |
| DXV-50 | 10-50 | 38 | 38 | PA: 0,12 mm Ø | |
| DXV-120 | 20-120 | 38 | 38 | PA: 0,12 mm Ø | |
| DXV-200 | 20-200 | 38 | 38 | PA: 0,12 mm Ø | |
| DXV-400 | 20-400 | 38 | 38 | PA: 0,20 mm Ø | |
| DXV-1000 | 50-1000 | 40 | 38 | PA: 0,30 mm Ø | |
| DXV-1500 | 150-1500 | 40 | 38 | PA: 0,30 mm Ø | |
| DXV-2000 | 200-2000 | 40 | 38 | PA: 0,50 mm Ø | |
| Er zijn ook andere soorten spanningsmeters beschikbaar, bijvoorbeeld met de wijzerplaat in grammen. Informatie over deze spanningsmeters is beschikbaar op aanvraag * Afstand tussen de buitenste geleiderollen ** Geschikt voor 95% van de toepassingen - PA = Polyamide Monofilament Speciale afstelling door middel van monsters, geleverd door de klant wordt aangeraden als het materiaal significant verschilt van de SCHMIDT standaard in diameter, stugheid of vorm. In dit geval is een monster van het materiaal nodig van ongeveer 5 meter. | |||||
Levering omvat:
Spanningsmeter met draagtas, gebruikers handleiding in het Engels of Duits naar keuze
Spanningsmeter met draagtas, gebruikers handleiding in het Engels of Duits naar keuze
| Kalibratie: | Volgens de SCHMIDT fabrieksprocedure |
| Nauwkeurigheid: | ±1% volledige schaal of ±1 schaalverdeling |
| Scala diameter: | 41 mm |
| Temperatuur: | 10-45ºC |
| Luchtvochtigheid: | 85% RH, max. |
| Behuizing materiaal: | Gegoten aluminium |
| Afmetingen: | 188 x 85 x 45 mm (LxBxH) |
| Gewicht, netto (bruto): | ong. 470 g (1000 g) |
