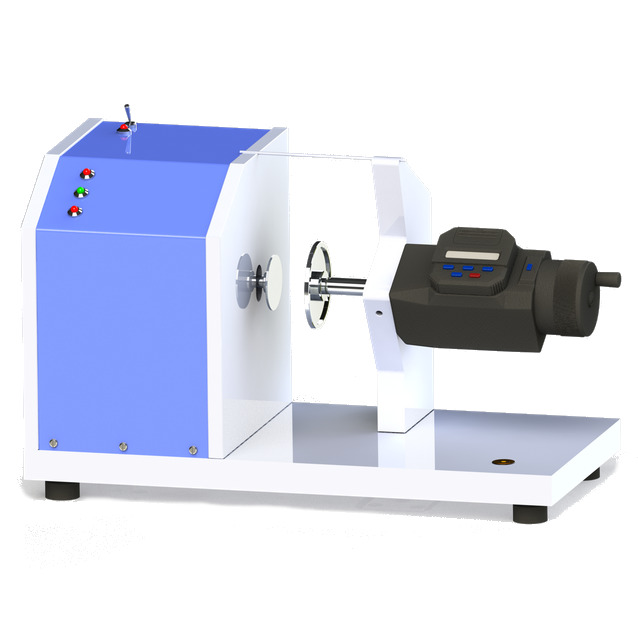

D-2VD Materiaaldikte Meter volgens de DIN EN ISO 9073-2 Pkt 5.2 en EDANA 30.5-99 Pakket 4.2. normen


Gemaakt in DuitslandDe Checkline D-2VD Handbediende Precisie Materiaaldikte Meter is een nauwkeurige, gebruiksvriendelijke en professionele diktemeter voor het meten van de dikte van volumineuze nonwovens en vergelijkbare producten van papier en kunststof .
Volgens de DIN EN ISO 9073-2 Pkt 5.2 en EDANA 30.5-99 Pakket 4.2. met een maximale dikte van 20 mm.
(gespecificeerd in de norm).

De Checkline D-2VD Handbediende Precisie Materiaaldikte Meter is een meter met een horizontale plunjergeleider. Deze horizontale beweging voorkomt pulserende drukkrachten boven de gespecificeerde meetdruk.
De beginnende statische wrijving die optreedt bij het bereiken van het meetpunt is extreem klein bij < 15 µNm en heeft dus geen invloed op het meetresultaat.

De meting kan zo worden uitgevoerd dat de drukstempel/voeler en de referentieplaat altijd planparallel zijn.

De D-2VD bestaat uit een digitale schroefmaat met een geïntegreerde drukstempel/voeler en een referentieplaat met precisielagers, deze is gekoppeld aan een meetapparaat dat signalen opwekt.

  • Het eerste signaal (oranje LED) is een naderingssensor, dit signaal is ca. 0,08 mm (ca. 1/8 slag van de spindel) verwijderd van het meetpunt.
  • Het tweede signaal (groene LED) is het meetpunt. Het meetpunt heeft een breedte van 0,04 mm. De referentieplaat en de drukstempel zijn planparallel op het meetpunt. De meetdruk op het meetpunt is precies 0,020 kPa.
  • Het derde signaal (rode LED) geeft aan dat het meetpunt is overschreden.


Werking:
Elke keer dat de schroefmaat wordt ingeschakeld, moet het nulpunt worden ingesteld. Vervolgens moet de knop "+/-" zo worden ingesteld dat de waarde van de schroefmaat bij de volgende opening positief toeneemt. Het monster wordt met behulp van de meegeleverde naald tussen de plunjer en de referentieplaat opgehangen.
Het monster wordt gemeten door de micrometer langzaam naar de referentieplaat te draaien. Het meetpunt is bereikt als de groene LED gaat branden. Nadat de standaard wachttijd is verstreken, kan de meetwaarde worden overgenomen. Als het meetpunt wordt overschreden, moet de meting worden herhaald door het monstervenster weer te openen en de benadering te herhalen.
Opgemerkt moet worden dat de meting altijd vanaf de rechterkant wordt genomen, d.w.z. altijd vanaf het geopende monstervenster tegen de referentieplaat.

De Checkline D-2VD kan via een optionele USB / RS232-interface op een PC worden aangesloten.


Kenmerken
  • Volgens de DIN EN ISO 9073-2 Pkt 5.2 en EDANA 30.5-99 Pakket 4.2. met een maximale dikte van 20 mm (gespecificeerd in de norm)
  • Horizontale bediening voorkomt pulserende drukkrachten boven de gespecificeerde meetdruk
  • Handbediening
  • Resolutie: 0,001

Specificaties
Steekproefgrootte: 130 mm x 80 mm +-5 mm
Voeler 2500 mm²
Referentieplaat: 1000 mm²
Meetbereik: 40 mm
Resolutie: 0,001 mm
Meetdruk: 0,020 kPa
Herhaalbaarheid: 0,04 mm max
Breedte meetpunt: 0,04 mm
Interface: USB / RS232 (benodigde kabel niet meegeleverd)
Voeding display: Batterij 2x SR44 of met USB/RS232-kabel via pc
Voeding: USB-hub
Afmetingen: 370 mm x 165 mm x 215 mm
Gewicht: ca: 15 kg
Garantie 1 jaar

Nu bestellen
Product

Product
Prijs
Aantal
D-2VD Handbediende Precisie Materiaaldikte Meter
€ 4.395,00
Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid: Beschikbaar , Voorverkoop 1-2 weken , speciale bestelling, aanvraag
