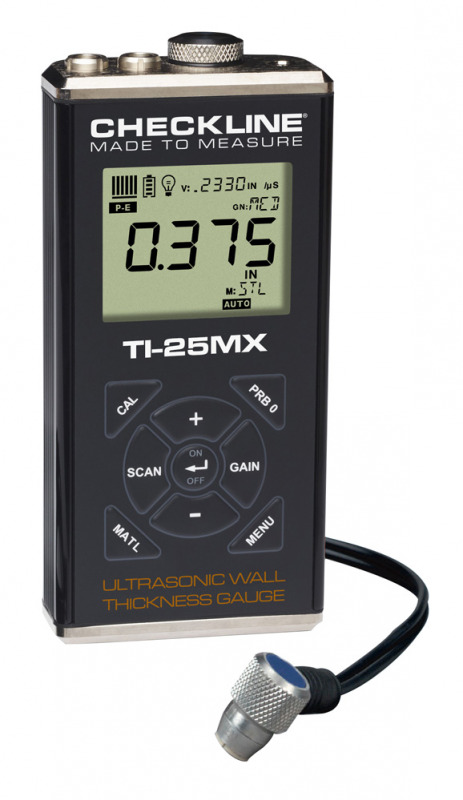

TI-25MX Instelbare Ultrasoon Wanddiktemeter


Gemaakt in de Verenigde Staten van AmerikaMeet bereik: (afhankelijk van materiaal en gebruikte meetsonde)
0,63 - 914,4 mm

Meetbereik op staal: (met standaard meetsonde T-102-3300):
0,60 - 150,0 mm

De TI-25MX is een zeer krachtige ultrasoon diktemeter, met een behuizing van geëxtrudeerd aluminium zodat deze ook gebruikt kan worden in zware industriële omgevingen. De behuizing is schokbestendig en bestand tegen omgevingsinvloeden (IP65).

De meetsonde van de TI-25MX is waterdicht en is ook geschikt voor onder water gebruik.
Door de zeer hoge kwaliteit worden onze TI-serie ultrasoon diktemeters met een garantie van 5 jaar geleverd.

De TI-25MX kan worden gebruikt de niet-destructieve inspectie van corrosie en pitting aan buizen, tanks, boilers, glas en vele andere toepassingen.

Ultrasone diktemeters gebruiken geluidsgolven om wanddikten te meten. Verschillende typen materialen hebben verschillende inherente akoestische snelheden. Ultrasone diktemeters gebruiken geluidsgolven om wanddikten te meten.
Verschillende typen materialen hebben dan ook andere inherente akoestische snelheden.

De TI-25MX combineert de beste eigenschappen van de TI-25SX, zoals de keuze uit 8-vooraf ingesteld geluidssnelheden en twee zelf in te stellen akoestische snelheden.
Middels de keypad kan men de TI-25MX zelf programmeren, en de akoestische snelheid bepalen middels een sample/monster met een bekende dikte. Tevens kan er een 2-punts kalibratie van twee samples/monsters met bekende diktes worden gemaakt en zal automatisch de optimale akoestische snelheid berekenen, dit om de nauwkeurigheid over een grotere bandbreedte te verbeteren en om de beste nauwkeurigheid en lineariteit te garanderen.

De standaard geprogrammerde materialen zijn:

Staal 4340
Roestvrij staal 303
Aluminium 2024
Gietijzer
Acrylglas
PVC
Polystyreen
Polyurethaan
Aangepast 1
Aangepast 2

Doordat de geluidssnelheid direct op de TI-25MX ingesteld kan worden, van 305 tot 18.542 m/sec, kan de (wand)dikte  van meer dan 40 materialen snel en nauwkeurig worden bepaald.

Met een meetbereik van : 0,63-150 mm (tot 914 mm, afhankelijk van de meet sonde en materiaal) met een resolutie van 0,01 mm, is de TI-25MX een absolute "allrounder".

Naast de modus voor een enkele meting heeft deze meter ook de mogelijkheid voor het maken van een oppervlaktescan. In de scanmodus kan de testkop/meetsonde over een groot oppervlak worden geleid. De kleinste gemeten waarde zal tijdens de scan worden geregistreerd, om vervolgens weergegeven te worden op het display.

Het doordachte ontwerp en de zeer duidelijke menu-navigatie maakt deze ultrasoon wanddiktemeter dan ook zeer geschikt voor ervaren en onervaren gebruikers.




Kenmerken
  • Meetbereik: 0,60 - 150 mm (met standaard meetsonde op staal) - 0,63 - 914 mm (afhankelijk van meetsonde en materiaal)
  • Garantie: 5 jaar
  • IP65 Geclassificeerd
  • Resolutie: 0,01 mm
  • Eenheden instelbaar: mm of inch weergave
  • 2-Punts kalibratie op monsters/samples met een bekende dikte voor de hoogste nauwkeurigheid en lineariteit
  • Instelbare GAIN (sterkte) voor het fijn afstellen bij van specifieke materialen en toepassingen
  • Oppervlakte-scan met 100 metingen per seconde
  • Verlicht LCD-scherm met geavanceerde informatie
  • Statusbalk met stabiliteitsindicator
  • Pulse-echo meting
  • Inclusief NIST traceerbaar kalibratiecertificaat

Gebruikelijke toepassingen
Gebruikelijke toepassingen

Extra functies

Probe zero:
Automatische of handmatige nulstelling van de meetsonde/testkop

Sonde diameter:
Specificeer de sondediameter voor verhoogde lineariteit.

High-speed oppervlakte scan:
Laat de laagste waarde zien die is gedetecteerd tijdens een 100 Hz-scan.

Differentiële modus:
Laat het ± verschil zien van een ingevoerde nominale waarde.

Alarm Mode:
Instelbare maximum- en minimumlimieten. Bij het overschrijden van de limiet volgt een visueel waarschuwing en hoorbaar alarm.

2-Puntskalibratie:
Bepaalt automatisch de juiste akoestische snelheid van een kalibratie op 2 monsters/samples met een bekende dikte.


Meetlimieten
Minimum radius voor convexe oppervlakken Minimum radius voor convexe oppervlakken 8,89 mm
Minimum radius voor concave oppervlakken 76,2 mm
Minimum radius voor concave oppervlakken Minimale ruimte 25,0 mm
Minimale meetdiameter Minimale meetdiameter 3,8 mm

Leveromvang

De TI-25MX wordt geleverd als een complete set.

  • TI-25MX wanddiktemeter
  • Ultrasoon sonde T-102-3300 1/4 / 5 MHz Dual Element
  • 120 ml koppelingsvloeistof
  • NIST traceerbaar kalibratiecertificaat
  • 2 AA-batterijen
  • Gebruiksaanwijzing
  • Alles afgeleverd in een met schuim beklede plastic koffer.


Gerelateerde Producten

A-302-6002 Beschermende rubberen behuizing



Meer details

A-302-6002 Beschermende rubberen behuizing

CF-AN Ultrasone Koppelingsgel


  • Wordt gebruikt om een ultrasone geleiding te creëren tussen de sonde en het te meten materiaal

Meer details

CF-AN Ultrasone Koppelingsgel

Specificaties
Maximale meetbereik: 0,63 - 914,4 mm ((afhankelijk van materiaal en gebruikte meetsonde)
Meetbereik op staal: 0,60 - 150 mm (met standaard meetsonde)
Resolutie: 0,01 mm
Meetmodus: Pulse-Echo (P-E)
Snelheidsbereik: Instelbaar van 305 - 18.542 m/sec
Display: 4½-Cijferig, 1,3 cm hoog LCD met instelbare achtergrondverlichting, door onderverdeling in afzonderlijke segmenten duidelijke weergave van de geavanceerde informatie
Verversingssnelheid display: 10 Hz
Pulsrate: 200 Hz (200 Pulse/Sek)
Gain: 40-52 dB bereik: in 3dB stappen
Meetsonde (standaard): T-102-3300 1/4 ", 5 MHz dual-elementsonde, met een contactoppervlak van 17 mm (5/8") gemaakt van PEEK (polyethylethylcytone)
Kabel meetsonde: 1,2m waterdicht met ongepolariseerde, eenvoudig aan te sluiten connectoren.
Lengte tot 15m op aanvraag leverbaar
Meeteenheden: instelbaar: mm of inch weergave
Batterijen: 2x AA-batterijen (oplaadbare batterijen kunnen ook worden gebruikt)
Levensduur Batterij: 45 uur bij continu gebruik
Temperatuur grenzen: Omgeving: -30 tot 75° C
Materiaal: -20 tot 100° C
Speciale meetkop voor hogere temperaturen beschikbaar
Beschermingsklasse: IP65
Behuizing: Geëxtrudeerd aluminium met nikkel gecoate eindstukken/deksels
Afmetingen: 63,5 x 31,5 x 131,3mm (LxBxH)
Gewicht: 308 Gram
Certificeringen: NIST traceerbaar en MIL-STD-45662A
CE- gecertificeerd
Garantie: Meter: 5 jaar
Meetkop: 90 dagen (verbruiksartikel)
Accessoires: TI-25MX wanddiktemeter, Meetsonde T-102-3300- 1/4 / 5 MHz Dual Element, 120 ml Koppelingsvloeistof, NIST traceerbaar kalibratiecertificaat, 2 AA-batterijen, Gebruiksaanwijzing, Plastic koffer.
