Wanddiktemeters serie TI-25
De TI-25 serie ultrasone wanddiktemeters biedt een uitgebreid scala aan oplossingen voor niet-destructieve wanddiktemeting op metalen, kunststoffen en andere vaste materialen—ideaal wanneer toegang slechts aan één zijde mogelijk is.
Of u nu een eenvoudige meter voor steekproeven zoekt of een volledig uitgerust instrument voor geavanceerde toepassingen, de TI-25 serie dekt een breed scala aan behoeften. Raadpleeg de onderstaande vergelijkingstabel om te bepalen welk model het beste aan uw eisen voldoet.
Belangrijkste kenmerken (verschilt per model):
- Geoptimaliseerd voor industriële oppervlakken: Alle modellen gebruiken dual element transducers voor verbeterde prestaties op ongelijkmatige of gesleten materialen.
- Veelzijdige meetmodi: Pulse-Echo als standaard; geselecteerde modellen ondersteunen Echo-Echo voor metingen van de wanddikte onder een coating.
- Materiaalsnelheidsopties: Ondersteuning voor vooringestelde en door de gebruiker gedefinieerde snelheidsinstellingen, afhankelijk van het model.
- Geavanceerde mogelijkheden: Meer geavanceerde modellen omvatten datalogging, scanmodus, limietalarmen en differentiële modus voor vergelijkende analyse.
- Eenvoudig af te lezen display: Verlicht LCD met meetstabiliteitsindicator en geïntegreerde nul instelling van de transducer.
Belangrijkste voordelen:
- Toepassingsflexibiliteit: Geschikt voor wanddiktecontrole van tanks, pijpleidingen, scheepsrompen en structurele elementen.
- Klaar voor gebruik in het veld: Robuste behuizing en intuïtieve bediening maken het ideaal voor inspecties in de fabriek en op locatie.
- Schaalbare prestaties: Een duidelijk upgradepad van instapmodellen naar geavanceerde eenheden met logging- en coatingmogelijkheden.
Verschillende transducerformaten zijn beschikbaar voor platte oppervlakken, gebogen gebieden of moeilijk bereikbare plaatsen. Een scala aan frequenties wordt aangeboden om te voldoen aan een grotere meetdiepte of een verbeterde resolutie. Afhankelijk van het model omvatten de functies metingen onder een coating, dataloggingmogelijkheden, differentiële modus en hoogsnelheid scanmodi—waardoor de TI-25 Serie geschikt is voor alles van basisinspecties tot geavanceerde industriële onderzoeken.
Neem contact met ons op om te helpen bepalen welk TI-25 model het meest geschikt is voor uw specifieke gebruikssituatie.
Kenmerken

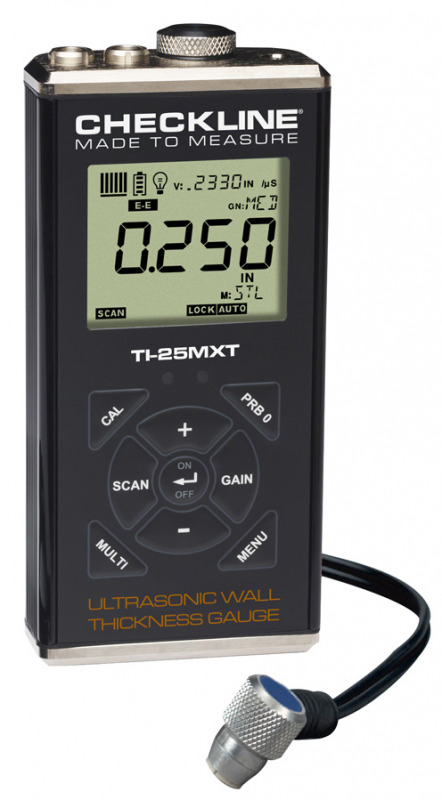

- Through-Coating mogelijkheid:Beschikbaar op Echo-Echo-modellen (TI-25MXT, TI-25DLXT) voor nauwkeurige metingen onder coatings zonder deze te verwijderen.
- Geheugen en gegevensregistratie:DLX- en DLXT-modellen beschikken over een ingebouwd geheugen dat tot 10.000 meetwaarden kan opslaan.
- Stabiliteits-/herhaalbaarheidsindicator:Het LCD-scherm bevat een zesdelige staafdiagram die realtime feedback geeft over de signaalkwaliteit.
- Compatibiliteit met accessoires:Compatibel met een breed scala aan kalibratieblokken, koppelingsmiddelen en alternatieve transducers.
- Gespecialiseerde transducers:Naast de standaardmodellen zijn er ook transducers voor hoge temperaturen en onderwatergebruik beschikbaar voor gebruik met deze meters.
- Garantie:5 jaar garantie op de meter en 90 dagen op de transducer.
De wanddiktemeters uit de TI-25-serie worden geleverd als complete set, inclusief de volgende onderdelen:
Standard versie:
- TI-25-serie ultrasone wanddiktemeter
- Ultrasone transducer – het standaardtransducertype voor elk model wordt gespecificeerd in de onderstaande vergelijkingstabel
- Flesje van 120 ml met koppelvloeistof
- NIST-traceerbaar kalibratiecertificaat
- 2 AA batterijen
- Gebruiksaanwijzing
- PC-software beschikbaar om te downloaden
Alle onderdelen worden geleverd in een met schuim beklede plastic draagtas
WOP versie:
Bevat alle onderdelen van de standaardversie, behalve de transducer.
Deze optie is bedoeld voor gebruikers die een andere transducer willen gebruiken dan de standaardtransducer die bij de set wordt geleverd.
| TI-25MX | TI-25MXT | TI-25DLX | TI-25DLXT | TI-25SX** | TI-25PX** | TI-25LTX** | |
|---|---|---|---|---|---|---|---|
| Display |  |  |  |  |  |  |  |
| Keypad |  |  |  |  |  |  |  |
| Meetbereik met standaardtransducer op staal (*) | 0.63 -150 mm | Pulse - Echo 0.63 to 199.9mm, Echo - Echo 2.54 to 25.40 mm | 0.63 -150 mm | Pulse - Echo 0.63 to 199.9mm, Echo - Echo 2.54 to 25.40 mm | 0.63 -150 mm | 1 - 150 mm | 1 - 150 mm |
| Resolutie | 0.01mm | 0.01mm | 0.01mm | 0.01mm | 0.01mm | 0.01mm | 0.05mm |
| Beschikbare Meetmodus | Pulse-Echo | Pulse-Echo / Echo-Echo | Pulse-Echo | Pulse-Echo / Echo-Echo | Pulse-Echo | Pulse-Echo | Pulse-Echo |
| Materiaalsnelheidsbereik | 305 - 18,542 m/s | 305 - 18,542 m/s | 305 - 18,542 m/s | 305 - 18,542 m/s | 305 - 18,542 m/s | 305 - 18,542 m/s | 5920 m/s (staal) |
| Vooraf gekalibreerde materiaalconfiguraties | 8 | 8 | 8 | 8 | 8 | 0 | 1 |
| Door de gebruiker gedefinieerde materiaalconfiguraties | 2 | 2 | 2 | 2 | 2 | 1 | 0 |
| Instelbare gain | |||||||
| Hogesnelheidsscanmodus | |||||||
| Differentiële modus | |||||||
| Limit alarm modus | |||||||
| Velocity Gauge (VX) | |||||||
| Geheugen en gegevensregistratie | |||||||
| Standaard transducer | T-102-3300 | T-102-2700 | T-102-3300 | T-102-2700 | T-102-3300 | T-102-2000 | T-102-2000 |
Alle meters uit de TI-25-serie hebben de volgende gemeenschappelijke kenmerken: - Selecteerbare meting in millimeters of inches - Selecteerbare LED-achtergrondverlichting (AAN / UIT / Auto) - Stabiliteits-/herhaalbaarheidsindicator, een visuele indicator met zes streepjes (een volledig display = stabiel signaal) - Handmatig op nul zetten van sondes via geïntegreerde sondeschijf - Alle meters uit de TI-25-serie maken gebruik van sondes met twee elementen - Automatische v-pad/dubbele pad-foutcorrectie voor verbeterde nauwkeurigheid (*) Afhankelijk van het materiaal en de sondes zijn verschillende meetbereiken beschikbaar. Neem contact met ons op voor meer informatie. ** Geen optie voor zelfkalibratie |
|||||||
** Weergave getoond: TI-25DLXT
Actieve functies: (SCAN) Hoge-snelheid scanmodus, (ALRM) Alarmmodus, (DIFF) Differentieelmodus, (LOCK) Kalibratievergrendeling, (AUTO) Automatische nulkalibratie,
(MAN) Handmatige nulkalibratie
 | Minimum radius voor convexe oppervlakken | 8.89 mm |
| Minimum radius voor concave oppervlakken | 76.2 mm | |
 | Minimale ruimte | 25.0 mm |
 | Minimale meetdiameter | 3.8 mm |
 | Minimale materiaaldikte - F | N/A |
| Minimale materiaaldikte - NFe | N/A |
Gerelateerde Producten
TI-MVX Wanddiktemeter met uitgebreid display en instelbare signaalsterkte
- De TI-MVX is voorzien van verschillende display weergave modi om de gebruikers een volledig pakket aan analytische opties te bieden zoals: een grafiek, een gecorrigeerde grafiek, een tijd gebaseerde B-scan en grote cijfers.
- De A-scan gecorrigeerde modus wordt in het algemeen gebruikt voor detectie van gebreken en onregelmatigheden in Pulse-Echo modus en het meten van diktes door coating in Echo-Echo modus.
- De tijd gebaseerde B-scan modus geeft een doorsnee weergave van het materiaal. Deze wordt over het algemeen gebruikt om het profiel van de onderkant van het materiaal weer te controleren.
Meer details
TI-MMX-SDL Zeer geavanceerde wanddiktemeter met geheugen
- Uitgerust met meerdere weergave mogelijkheden om gebruikers een volledige set met inspectiemiddelen te bieden: RF Golfgrafiek, +/- Blokgolf Grafiek en Grote Cijfers.
- De tijd-gebaseerde B-Scan functie geeft een kruis-sectie van het test materiaal weer. Dit wordt meestal gebruikt om het profiel van de achterkant van het testmateriaal weer te geven.
- Ingebouwde hardware AGC signaalversterker om door verflagen te meten in de multi-mode stand.
Meer details
TI-007X Ultrasone Precisie Wanddiktemeter
- Resolutie: 0.001mm
- Groot LCD-scherm met achtergrondverlichting geeft de laatste meting weer
- Scanmodus, 100 metingen / seconde. Sleep de sonde over een groot oppervlak, de kleinste gemeten waarde tijdens de scan wordt weergegeven.
Meer details
Accessoires
TI-V-BLOCK Meetsonde Houder
- De V-Block meetsonde houder biedt de gebruiker meer controle en een betere herhaalbaarbaarheid van de metingen op pijpen en andere kromme of gebogen gebieden.
Meer details
CF-AN Ultrasone Koppelingsgel
- Wordt gebruikt om een ultrasone geleiding te creëren tussen de sonde en het te meten materiaal
- Volumes van 125ml / 250ml / 500ml / 1ltr / 5ltr / 25ltr
Meer details
TI-SB Stalen Testblok met NIST Traceerbaar Certificaat
- Geproduceerd met hoogste precisie
- Inclusief een NIST kalibratierapport en testlijst
Meer details
Li-ion oplaadbare AA-batterijen via USB naar USB-C
- Oplaadbare Li-Ion-batterij
- Stabiele spanning van 1,5 V gedurende 95% van de looptijd
- Opladen via de USB naar USB-C kabel
Meer details
Specificaties
| Meetbereik (standaard transducer op staal): | - TI-25MX, TI-25DLX & TI-25SX: 0.6 -150 mm - TI-25MXT & TI-25DLXT: Pulse - Echo 1.00 to 199.9mm, Echo - Echo 2.54 to 25.40 mm - TI-25PX & TI-25LTX: 1 - 150 mm |
| Resolutie: | 0.01 mm (0.05 mm voor TI-25LTX) |
| Meeteenheden: | MM em Inch |
| Signaal Snelheidsbereik: | Instelbaar van 305 tot 18.542 m/s (behalve TI-25LTX) |
| Display: | - Groot 4,5-cijferig LCD-scherm, tekenhoogte: 13 mm - Selecteerbare achtergrondverlichting (AAN/UIT/Auto) - Gesegmenteerde lay-out voor een duidelijke weergave van geavanceerde functies |
| Vernieuwingsfrequentie display: | 10 Hz |
| Pulsfrequentie: | 200 Hz (200 pulsen per seconde) |
| Sondekabel: | 1,2 m waterdichte kabel met niet-gepolariseerde connectoren |
| Voeding: | 2 × AA-batterijen (ook oplaadbare batterijen worden ondersteund) |
| Levensduur batterij: | Tot 45 uur continu gebruik (afhankelijk van het type batterij) |
| Bedrijfstemperatuur: | - Omgeving: -30 °C tot +75 °C - Testmateriaal: -20 °C tot +100 °C Sondes voor hogere temperaturen zijn op aanvraag verkrijgbaar |
| Behuizing: | Geëxtrudeerde aluminium behuizing met vernikkelde eindkappen, afgedichte constructie |
| Afmetingen: | 63.5 × 31.5 × 131.3 mm (L × W × H) |
| IP-classificatie: | IP65 |
| Gewicht: | 308 gr |
| Verzendgewicht: | 1,45 kg |
| Certificering: | NIST-traceerbaar en voldoet aan MIL-STD-45662A, CE-gecertificeerd |
| Garantie: | - Meter: 5 jaar - Transducer: 90 dagen |
