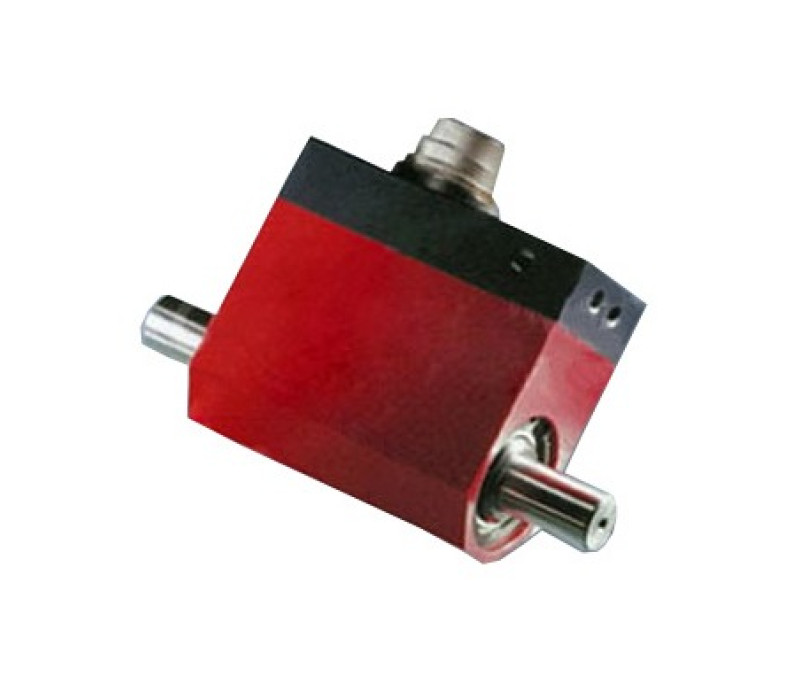

BLRTSX-R Borstelloze Roterende Draaimoment- en Hoekastransducer
De BLRTSX-R borstelloze roterende draaimoment- en hoekastransducer is ideaal voor motortesten, gereedschappen met hoge toerentallen of toepassingen voor rotatiemetingen.
Dit apparaat wordt in-line gebruikt met roterende assen of moeraanzetters voor feedbackcontrole.
RA-modellen zijn als volgt:
- Hoekuitgang 2-kanaals kwadratuur
- 360 pulsen per omwenteling
- Mogelijkheid om de rotatiehoek van een bevestigingsmiddel te meten
- Verbindingssnelheid en losbreekkoppel kunnen ook worden gemeten
Kenmerken
- Nauwkeurigheid +/- 0,2% van volledige schaal
- Contactloze signaaloverdracht en onderhoudsvrij
- De borstelloze roterende draaimoment- en hoeksensor is een compact, bidirectioneel ontwerp
Draaimoment bereik
| Model | Bereik | ||||
| BLRTSX140z-R | 0.17 - 1.00 N.m | ||||
| BLRTSX140z-RA | 0.17 - 1.00 N.m | ||||
| BLRTSX18i-R | 0.22 - 2 N.m | ||||
| BLRTSX18i-RA | 0.22 - 2 N.m | ||||
| BLRTSX44i-R | 0.45 - 5 N.m | ||||
| BLRTSX44i-RA | 0.45 - 5 N.m | ||||
| BLRTSX89i-R | 1 - 10 N.m | ||||
| BLRTSX89i-RA | 1 - 10 N.m | ||||
| BLRTSX177i-R | 2 - 20 N.m | ||||
| BLRTSX177i-RA | 2 - 20 N.m | ||||
| BLRTSX36F-R | 5 - 50 N.m | ||||
| BLRTSX36F-RA | 5 - 50 N.m | ||||
| BLRTSX73F-RA | 10 - 100 N.m | ||||
| BLRTSX148F-RA | 20 - 200 N.m | ||||
| BLRTSX368F-RA | 50 - 500 N.m | ||||
| BLRTSX738F-RA | 100 - 1000 N.m | ||||
Afmetingen

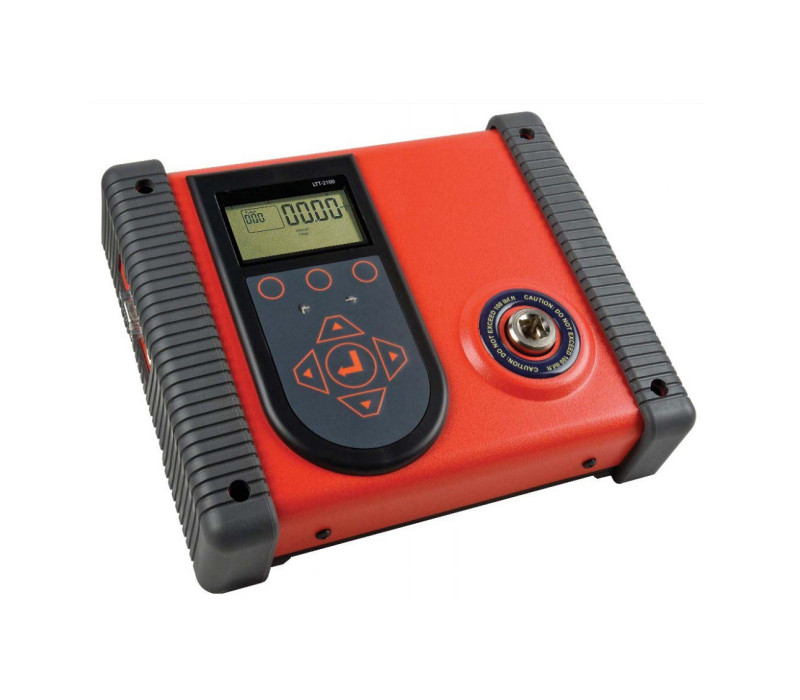

LTT Draaimoment- en hoekanalysator met geïntegreerde bankstandaard
- Nauwkeurigheid +/- 0,5% van aflezing van 20% tot 100% van volledige schaal.
- Biedt "EZ-Plug & Play." Beschikt over een direct automatisch herkenningssysteem van de transducer die op de LTT is aangesloten.
- Ingebouwde gereedschapstest
Meer details

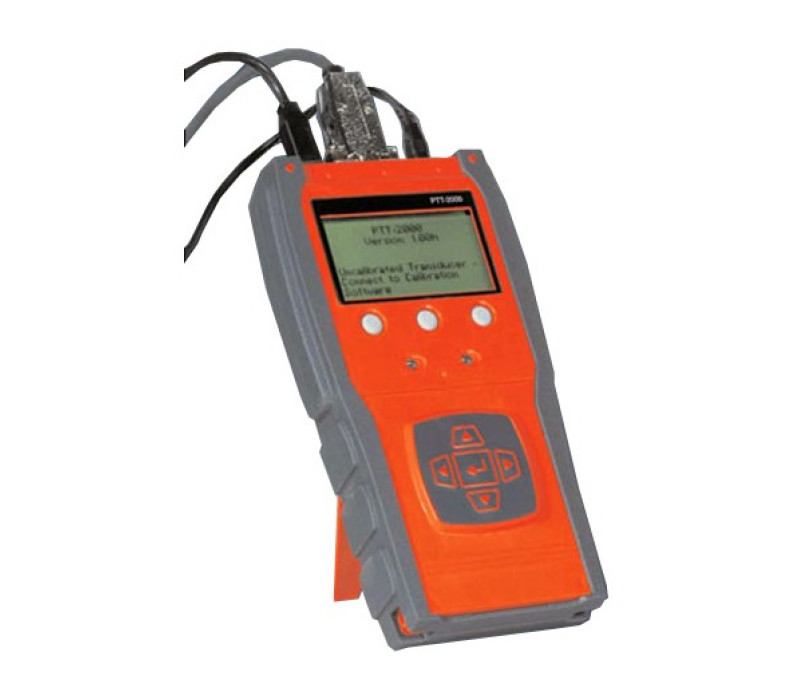

PTT Draaimomentsensoren
- Nauwkeurigheid van het systeem: +/- 0,5% van de meetwaarde van 20% tot 100% van het maximale bereik
- Werkt met draaimoment- en krachtsensoren
- Biedt "EZ-Plug & Play" met omvormers. Ondersteunt "Arki"-technologie, een automatisch detectiesysteem van de omvormer met PTT
Meer details
LS-REGSENSOR Registratie Merkteken Sensor
- Kleur Merkteken detectie op transparant en lichtdoorlatend materiaal, inclusief vele metaalachtige films en papier
Meer details
Specificaties
| Nauwkeurigheid | ± 0,2% FS |
| Nominaal Vermogen | ± 5VDC ± 0.2% FS |
| Aanbevolen Bekrachtiging | 11VDC tot 26VDC |
| Niet-lineariteit | 0,2% FS |
| Gebruikstemperatuur | 5 - 50 °C |
| Contrasteker | Tuchel Serie 581 (98-2030-09-12) |
| Veilige Overbelasting | 150% van nominale vermogen |
