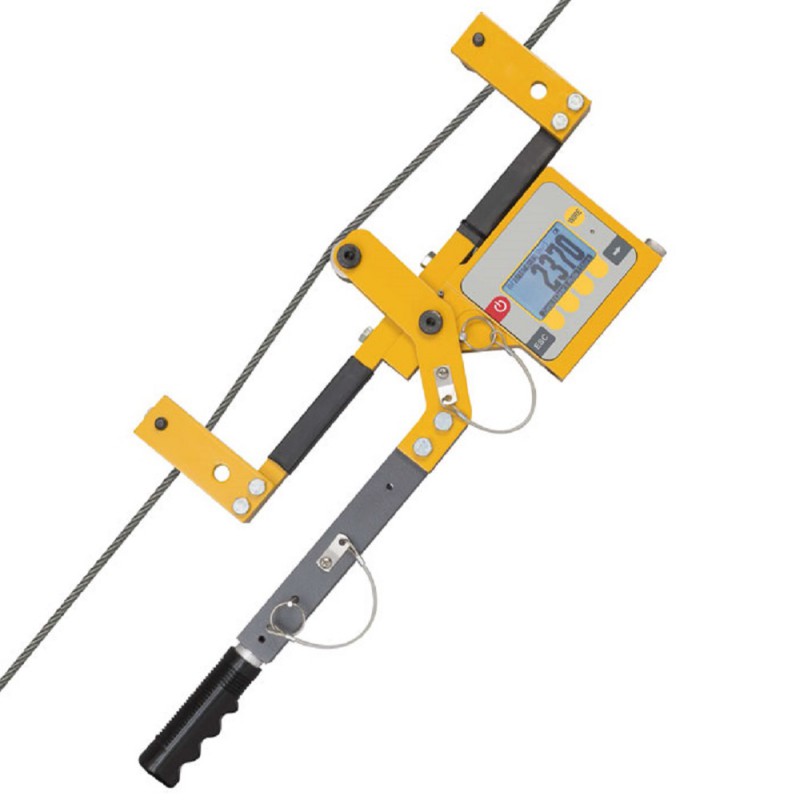

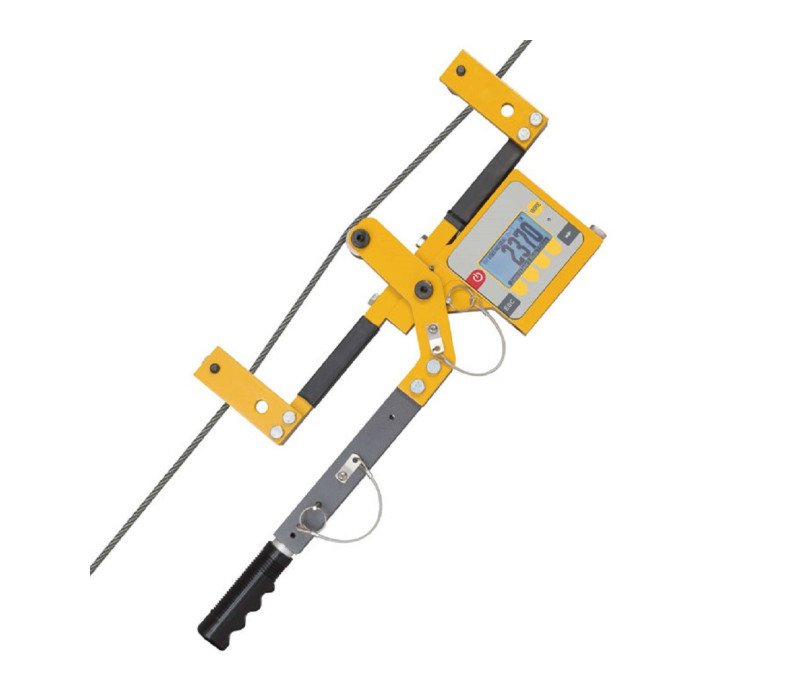

    CTM2 Draagbare Kabelspanningsmeter

    2 Modellen
    CTM2-2000     - 10 kN / 1000 kg
    CTM2-10000 - 45 kN / 4500 kg
    Geschikt voor kabels met een diameter van 4,75 mm tot 25,4 mm (1 inch)

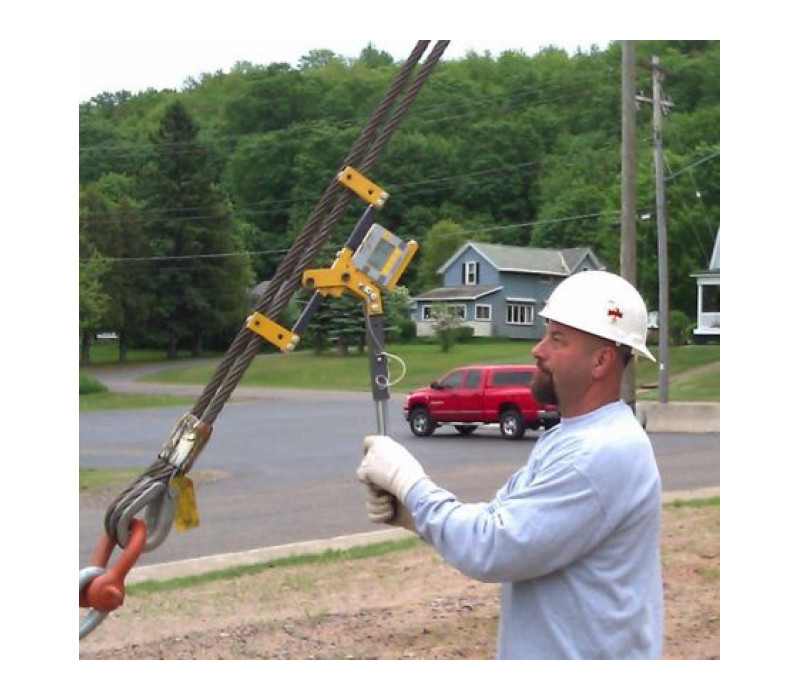

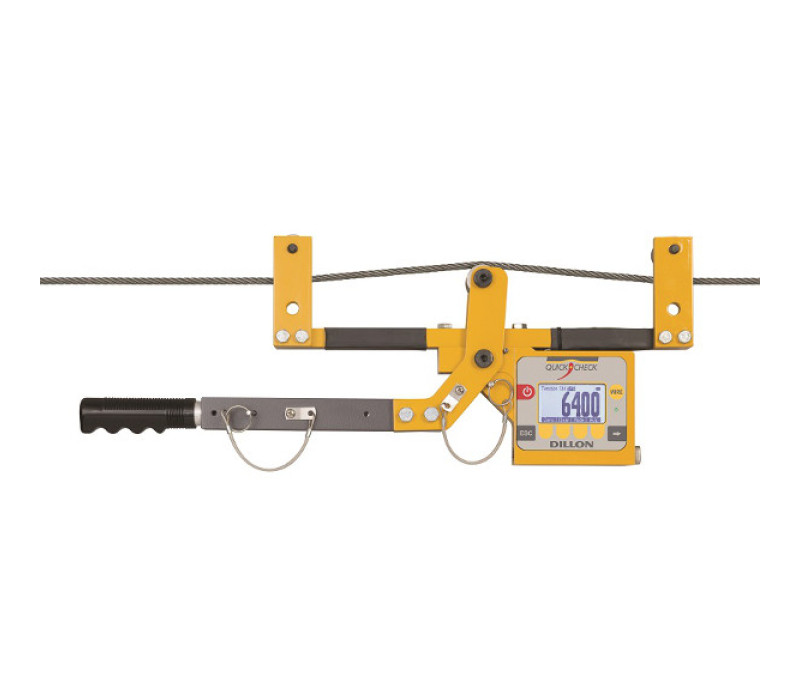

    De Checkline CTM2 Digitale kabelspanningsmeter meet snel en gemakkelijk de spanning in kabelbarrieres, tuikabels en bovenleidingen. Het meten van kabelspanning met deze meter gaat in enkele seconden. De digitale meetcel is zeer nauwkeurig en geschikt voor metingen zonder correctie-tabellen.

    De Snelste Kabelspanningsmeter
    De CTM2 kan op een kabel geplaatst worden, de spanning meten en verwijderd worden en dat binnen vijf seconden! Er zijn geen complexe tabellen om de spanning op te zoeken of conversietabellen om de spanning te berekenen. De gebruiker kan gemakkelijk kiezen tussen 20 verschillende kabelmaten en types welke zijn opgeslagen in het geheugen van de CTM2. De Check-Tensioning modus geeft de huidige en gewenste spanning grafisch weer voor extreem snel instellen van de spanning. Zelfs de zeldzame batterijwissels zijn snel.

    Breed inzetbaar

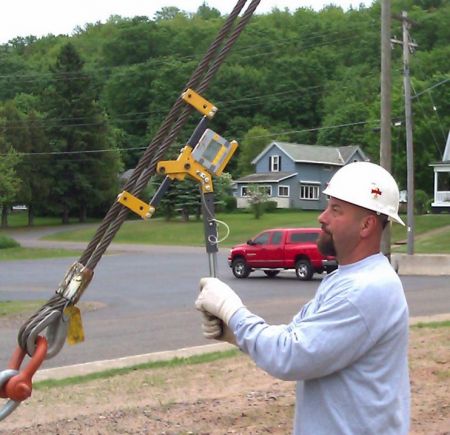

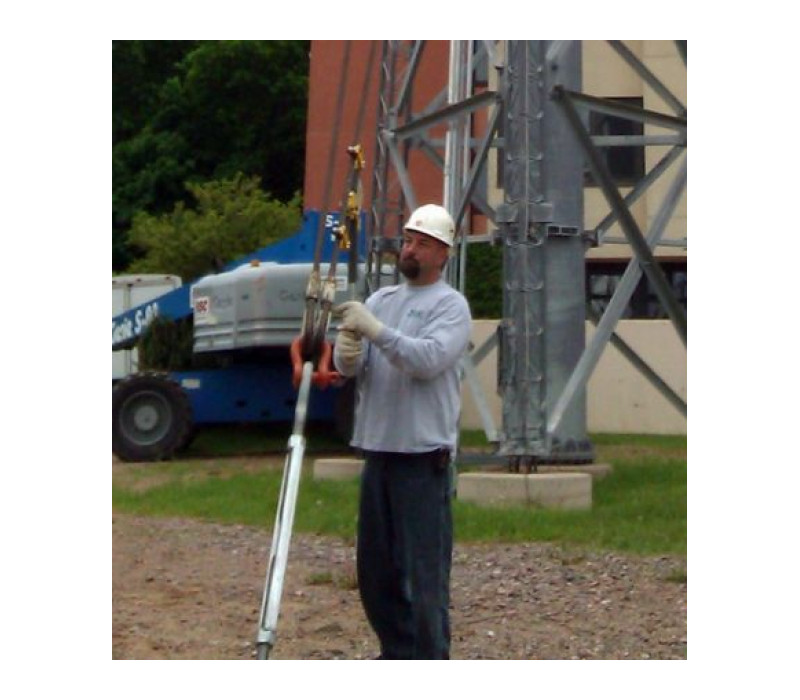

    De CTM2 kan gebruikt worden in vele sectoren om een juiste spanning te garanderen. Toepassingen omvatten toren- en mastkabels, voorgespannen kabelbarrières, bruggen, liften, lieren, spanbeton, luchtvaartkabels, etc.
    MODEL:
    • CTM2-2000
    • CTM2-10000
    • CTM2-10000-PP

    Nu bestellen

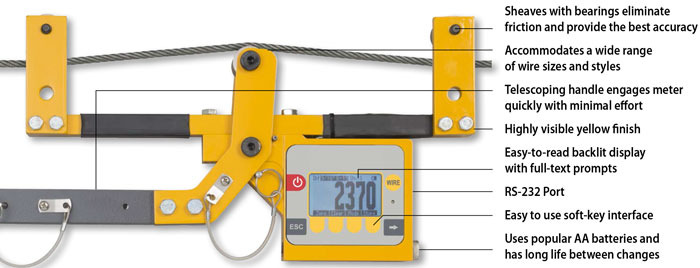

    • Rollen met lagers elimineren frictie en leveren de grootste nauwkeurigheid
    • Maakt gebruik van AA batterijen en is zeer efficiënt in stroomgebruik.
    • Opvallende gele afwerking
    • Draagbaar en robuust – ontworpen voor buitengebruik
    • Geschikt voor een breed scala aan draadmaten en -stijlen
    • CE gecertificeerd
    • Gebruiksvriendelijke soft-key-interface
    • Twee jaar garantie
    • Eenvoudig te lezen display met achtergrondverlichting met volledige tekst
    • Met kalibratiecertificaat
    • Uitschuifbaar handvat maakt gebruik van de meter zeer licht
    • Meet kabels met een diameter van 4,75 mm tot 25,4 mm
    Leveromvang

    De CTM2 wordt geleverd als een complete set inclusief:

    • CTM2 - Kabel Spanningsmeter
    • 1 Set Rollers (nader te bepalen)
    • Kalibratie voor 1 kabel (nader te bepalen)
    • Gebruiksaanwijzing (CD)
    • Kalibratiecertificaat
    • Stevige koffer
    Beschikbare rollers
    Er zijn 4 maten rollers beschikbaar.

    Code L: Rollers voor kabels van Ø4.75 mm tot Ø6.5 mm /- 3/16"- 1/4"
    Code P: Rollers voor kabels van Ø4.75 mm tot Ø12.7 mm - 3/16"-1/2"
    Code S Rollers voor kabels van Ø6.5 mm tot Ø19 mm - 1/4"- 3/4"
    Code T: Rollers voor kabels van Ø12.7 mm tot Ø25.4 mm - 1/2"- 1"

    Voor de meeste toepassingen is 1 set rollers voldoende.
    Wanneer spanningsmetingen moeten worden gedaan op kabels met een diameter van zowel Ø4.75 mm als Ø25.4 mm dan heeft u ook 2 rollersets nodig, Code P & Code T.

    Het is belangrijk dat de juiste rollerset voor de kabeldiameter en de opgeslagen kalibratie gebruikt wordt.
    Het verwisselen van de rollers kost ongeveer 2 minuten met de bijgeleverde sleutel.

    OPTIE:
    CTM2-10000-PP
    CTM2-10000 Kabel Spanningsmeter, met 2 rollersets (P, T) en een koffer, vooraf gekalibreerd met 16 kalibraties.
    Beschikbare Kalibratie Monsters:
    Kabel
    Diameter     		Kabel
    Constructie
    mm 1x6 1x7 1x19 3x7 6x7 6x19 6x26 6x36 6x37 7x19 8x19 19x7
    6
    8
    9
    10
    11
    12
    13
    14
    16
    20
    Inch 1x6 1x7 1x19 3x7 6x7 6x19 6x26 6x36 6x37 7x19 8x19 19x7
    3/16
    7/32"
    1/4
    5/16
    3/8
    7/16
    1/2
    9/16
    5/8
    11/16
    3/4     *
    7/8
    1
    * = Voorgerekt

    ACSR Cable - #2, #4, 1/O, 2/O, 4/O, 336 Oriole, 397, 556, 563 Penguin, 743 Chickadee, 997 Petunia, 795 Drake

    De kalibratie-belasting kan aangepast worden indien dit gewenst is. Hogere kalibratie-belastingen zijn gelimiteerd tot de maximale capaciteit van het instrument. Indien de gewenste kabelmaat/type niet beschikbaar is kan een 3 meter lang monster toegestuurd worden om te bepalen of een kalibratie-instelling gecreëerd kan worden. Neem contact op voor verdere details.

    Bestelvoorbeeld
    CTM2-10000 - € --,--
    CTM2-SH-S - € --,--.
    Eerste kalibratie - Gratis
    Tweede kalibratie - € --,--.
    Iedere extra kalibratie - € --,--.
    (maximaal 20 afzonderlijke kalibraties )

    CTM-10000 Kabel Spannings Meter, wordt geleverd inclusief kalibratie van 1 fabrieksmonster.

    SPECIFICEER diameter en kabel constructie.
    Indien de kabels die u wenst te meten niet beschikbaar zijn in de tabel hierboven, of als u een offerte wenst te ontvangen per email, download dan het volgende formulier:

    CABLE TENSION METER QUOTE REQUEST FORM.doc

    Retourneer dit formulier volledig ingevuld per email. Wij kunnen vervolgens controleren of de kabels die u wenst te meten beschikbaar zijn, of dat er monsters van 3 meter lengte benodigd zijn voor kalibratie.

    CTM2 Matrix
    CTM2 Gegevensblad
    Capaciteit:CTM2-2000 - 10 kN / 1000 kg
    CTM2-10000 - 45 kN / 4500 kg
    Kabelmaten:geschikt voor kabels Ø4,75 - Ø25,4 mm
    Nauwkeurigheid±3% van de capaciteit van het instrument
    Resolutie:Instelbaar: laag / medium / hoog
    Aantal Kalibraties:Tot 15 kalibraties kunnen afzonderlijk worden opgeslagen
    Gebruikstemperatuur:-20°C tot 60°C
    Belastingfout:Kabel verlenging van slechts 2mm
    Display:LCD display ondersteunt volledige tekst en cijfers (2,5 cm hoog)
    Roller bereik:Code L: Rollers voor kabels van Ø4.75 mm tot Ø6.5 mm
    Code P: Rollers voor kabels van Ø4.75 mm tot Ø12.7 mm
    Code S Rollers voor kabels van Ø6.5 mm tot Ø19 mm
    Code T: Rollers voor kabels van Ø12.7 mm tot Ø25.4 mm
    Meeteenheden:Kgf, Newtons & Lbf
    Omgeving bestendigheid:Volledig geschikt voor continu buitengebruik
    Afmetingen:25 x 59 x 8 cm
    Afmetingen voor verzending:71 x 41 x 21 cm
    Gewicht:ca. 5 kg
    Verzendgewicht:ca.12 kg
    Datum en tijd:Inbegrepen
    Batterijen:2 x AA Batterijen
    Batterijen levensduur:10 Hz = meer dan 250 uur continu
    100Hz = meer dan 100 uur continu
    Garantie:2 jaar

    Gerelateerde Producten

    Gerelateerde producten bekijken

    Nu bestellen

    Producten
    Item Product Prijs  Aantal Actie
    135260CTM2-2000 Cable Tension Meter € 2.775,00
    135127CTM2-10000 Cable Tension Meter € 3.290,00
    135261CTM2-10000-PP Cable Tension Meter € 6.145,00
    Accessories
    Item Product Prijs  Aantal Actie
    134623Code L Sheaves for 4.75 mm to 6,5 mm - 3/16" to 1/4" € 500,00
    126797Code P Sheave for cables from 4.75 mm to 12.7 mm - 3/16"-1/2" € 375,00
    126798Code S Sheave for cables from 6.5 mm to 19 mm - 1/4"- 3/4" € 375,00
    126799Code T Sheave for cable from 12.7 mm to 25.4 mm - 1/2"- 1" € 375,00
    130410CTM2-ADD-CAL - Additional Calibration € 180,00
    137119AWT05-509279 - Data export pack € 500,00

    Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
    Beschikbaarheid:
    Beschikbaar: 1 - 3 dagen ,
    Levertijd: 1 - 3 weken ,
    speciale bestelling aanvraag
