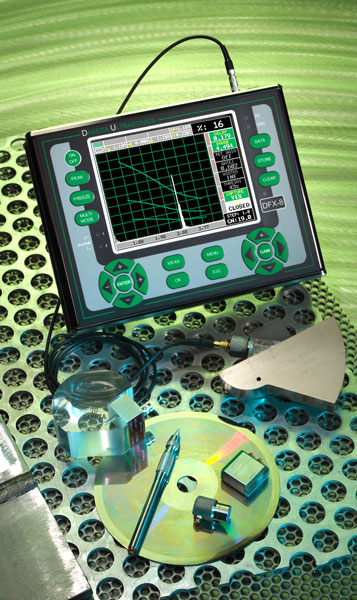

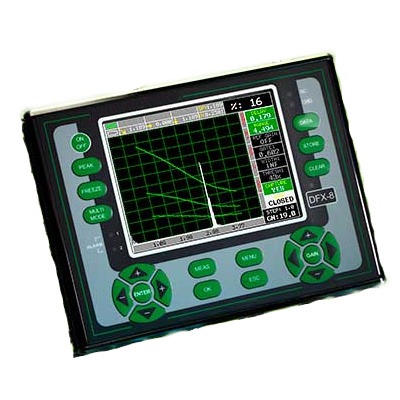

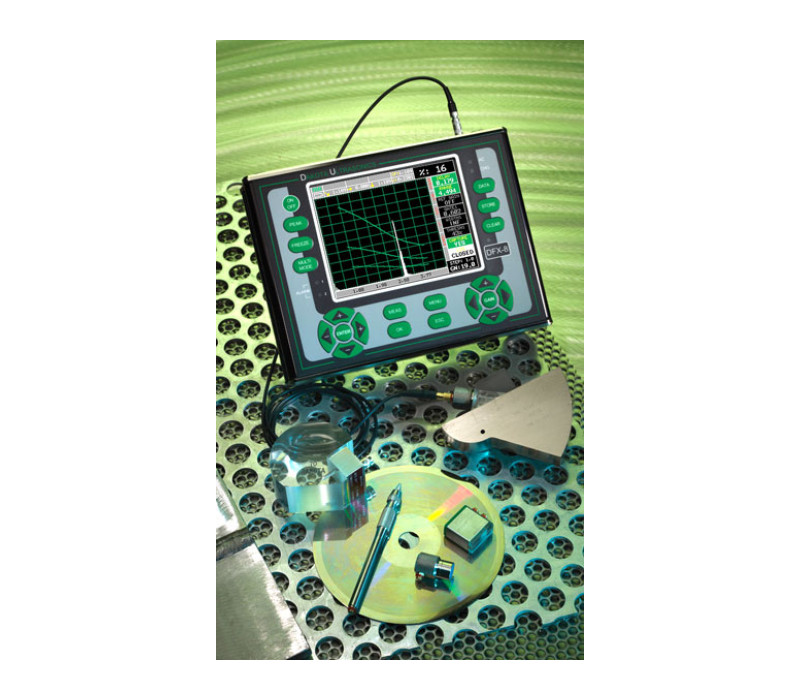

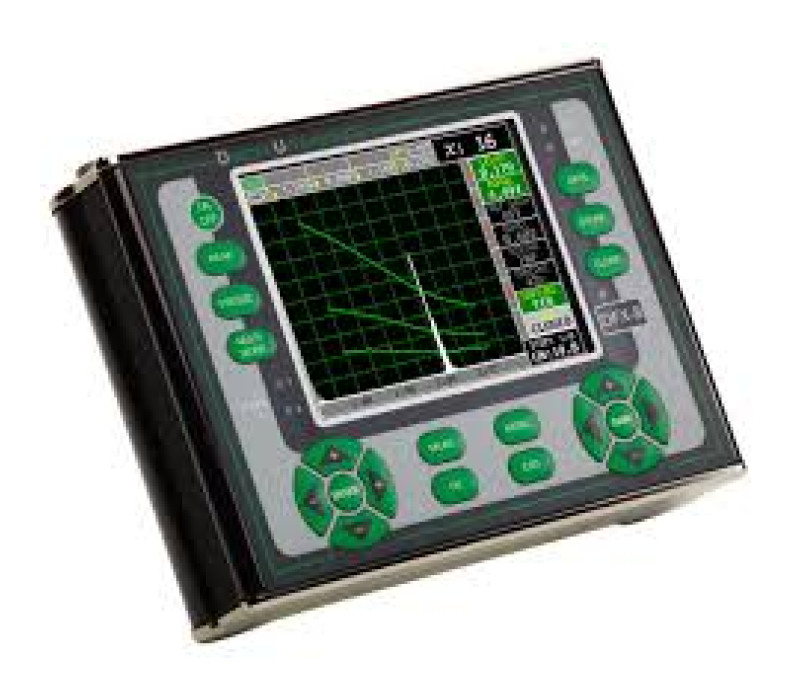

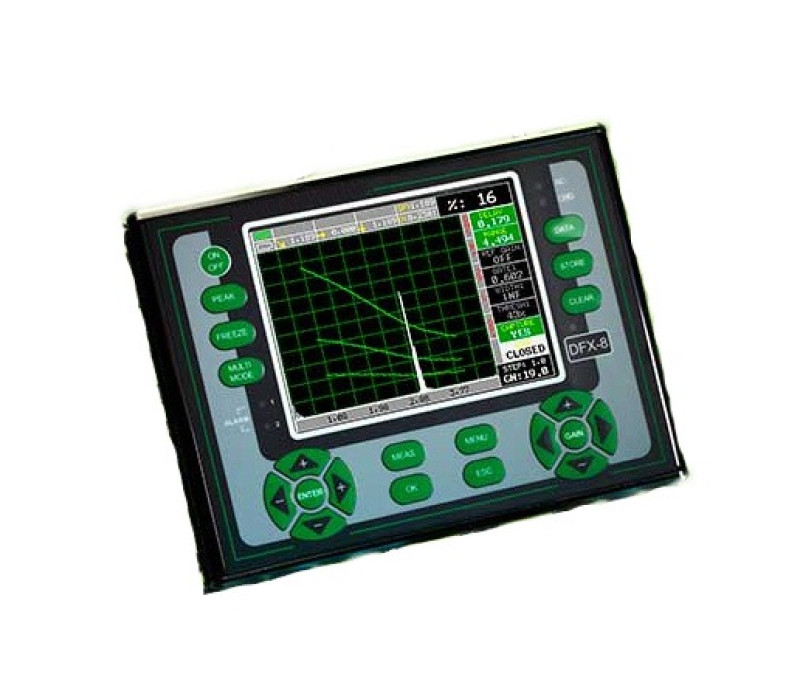

DFX8 Ultrasone Flawdetector & Diktemeter

DFX8 Ultrasone Flawdetector & Diktemeter

De nieuwe DFX-8 combineert alle kenmerken foutdetector en diktemeter - in één meter! De meter is ontwikkeld voor een breed scala aan meettoepassingen op gecoate en ongecoate materialen, zoals diktemetingen door de professionele Pulse-Echo-modus, Echo-Echo-modus en andere geavanceerde meetmodi. Voor foutdetectie professionals bevat het DAC-, AWS-, TCG- en DGS-toolkits.

Meetresultaten zijn direct af te lezen op het grote 60 Hz QVGA-display en worden opgeslagen op de 4 GB interne geheugen. De gegevens kunnen overgedragen worden via USB-uitgang of SD-kaart.

Diktemeter kenmerken:

De DFX8 is een professionele diktemeter met veel functies voor verschillende toepassingen. Automatische nulstand meetsonde, herkenning en temperatuurcompensatie met een snelle scan optie met maximaal 50 metingen per seconde. Het hoorbare hi/lo limiet alarm en de 64 instelbare configuraties vergroten het gebruikers comfort. De verschillende meetmodi (voor sondes met twee elementen) zijn:

Pulse-Echo Mode (P-E): (Pit & Flaw Detection) meet vanaf 0.63mm tot 3048 cm.
Pulse-Echo Coating Mode (PECT): (Materiaal, Coating, Pit & Flaw Detection) meet materialen vanaf 0.63mm tot 3048 cm en coatings vanaf 0.01 to 2.54 millimeter.
Pulse-Echo Temp Comp Mode (PETP): (Pit & Flaw Detection) Auto temperatuur compensatie - meet vanaf 0.63 mm tot 3048 cm.
Echo-Echo Mode (E-E): (Thru Paint & Coatings) meet vanaf 1.27 tot 102 millimeter. Afhankelijk van de coating.
Echo-Echo Verify (E-EV): (Thru Paint & Coatings) meet vanaf 1.27 tot 25.4 millimeters. Afhankelijk van de coating.
Coating Only Mode (CT):(Coating dikte) meet vanaf 0.0127 tot 2.54 millimeter. Afhankelijk van de coating. Één- en tweepunts kalibratie optie voor materiaal & coating, of selectie van basis materialen.

Flaw detector kenmerken:

De DFX-8 kan gebruikt worden als professionele flaw detector en heeft de volgende functies:

TRIG: Trigonometrische weergave van stralingspad, diepte, oppervlakte afstand, en gebogen oppervlak correctie. In combinatie met hoekstraal geleiders
DAC: Tot 8 punten kunnen worden ingevoerd om handmatig een DAC curve te tekenen. Referentie -2, -6, -10, (-6/-12), (-6/-14), (-2/-6/-10) dB. Amplitude weergegeven in %DAC of dB
AWS: Automatische defect dimensionering conform AWS D1.1 structurele lascode.
AVG/DGS: Automatische defect dimensionering door middel van gegevens meetsonde. Geheugen voor 64 algemene setups.
TCG: Tijd gecorrigeerd resultaat. 50 dB dynamisch bereik, 20 dB per microseconde, tot 8 punten voor bochtherkenning. Meet Mode: Pulse-Echo (P-E) meet vanaf 0.025 tot 100 ft. (0.63mm tot 3048 cm).
Auto-Cal: Automatische kalibratie met twee referentiepunten
Detection Modes: Nulpunt doorkruising, Flank en Piek.
Display Freeze: Behoud huidige curve op het scherm
Peak Memory: Voor echodynamische patroonbepaling
Auto Interface Poort - DFX-8+ Automatische aanpassing van interface poort voor onderdompelingstesten (water route).

€ 5.394,00

Nu bestellen

Verschillende meetsondes beschikbaar (Enkel contact, dubbel contact, vertraagd of met hoek)
2 jaar garantie
Verschillende meetfuncties voor zowel dikte- als flaw metingen
64 gebruikerconfiguraties
Batterij gevoed
4 GB intern geheugen + tot 64 GB extern SD-geheugen
USB, RS232, analoge uitgangen en meetsonde aansluitingen

Afmetingen	216 x 165 x 70mm
Gewicht	2.04 kgs incl. batterijen
Behuizing	Geëxtrudeerd aluminium behuizing met vernikkelde aluminium eindkappen. Verzegelde verpakking.
Display	In zonlicht afleesbaar kleurendisplay (320 x 240 pixels). Weergave oppervlak van 4.54 x 3.40 in (115.2 x 86.4 mm), of 5.7 in (144.78 mm) diagonaal. 16 Kleuren palet, meerdere kleuropties en instelbare helderheid
Display update	60 Hz
Schermweergaves	Foutendetector: Full wave, +/- gerectificeerd, of RF. Diktemeter: Cijfers,+/- gerectificeerd, RF, of B-scan
Timing	Precisie 25 MHz TCXO met enkel shot 100 MHz 8 bit ulta low power digitizer
Meetingangen	Twee onafhankelijke ingangen (foutendetector), en drie ingangen (diktemeter). Start & breedte verstelbaar over het volledige bereik. Amplitude 5-95 %, stappen van 1%. Positieve of negatieve triggering voor elke ingang met akoestische en visuele alarmsignalen.
Gebruikstemperatuur	-10 °C tot 60 °C
Pulser type:	Twee verstelbare vierkante golfpulsers en ontvanger
P.R.F.	8 tot 2000 Hz in selecteerbare stappen (8, 16, 32, 66, 125, 250, 333, 1000, 2000 Hz)
Pulser Voltage	100 - 200 V piek amplitude, stijg/daaltijd < 10 ns in 50 ohm
Pulse breedte	40 tot 400 ns. Selecteerbare stappen.
Versterking	0 tot 110 dB met 0,2 dB resolutie. Handmatige en AGC controle.
Demping	50, 75, 100, 300, 600, & 1500 ohms.
Frequentie banden	Breedband 1.8 - 19 MHz (-3dB). Vier smalle banden van 1MHz, 2MHz, 5MHz, 10MHz
Horizontale lineariteit	+/- 0.4% FSW
Verticale lineariteit	+/- 1% FSH
Lineariteit versterker	+/- 1 dB
Amplitude metingen	0 to 100% FSH, with 1% resolution
Vertraging	0 - 999in (25,375mm) bij staalsnelheid.
Automatische Kalibratie	Rechtlijnig of hoekig
Type meetsondes	Enkel contact, dubbel contact, vertraagd of met hoek
Eenheden	Engels (in), Metrisch (mm) of Tijd (s)
Snelheid	0.0100 to .6300 in/us (256 - 16,000 m/s)
Nulpuntverschuiving (Meetsonde op nul):	0 - 999.999 us
Materiaalsnelheidstabel	Bevat rechtlijnige en hoekige snelheden voor een variatie aan materialen

Producten

Item	Product	Prijs	Aantal	Actie
134538	DFX-8 Flaw Detector Complete Kit	€ 5.394,00

Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
speciale bestelling aanvraag
