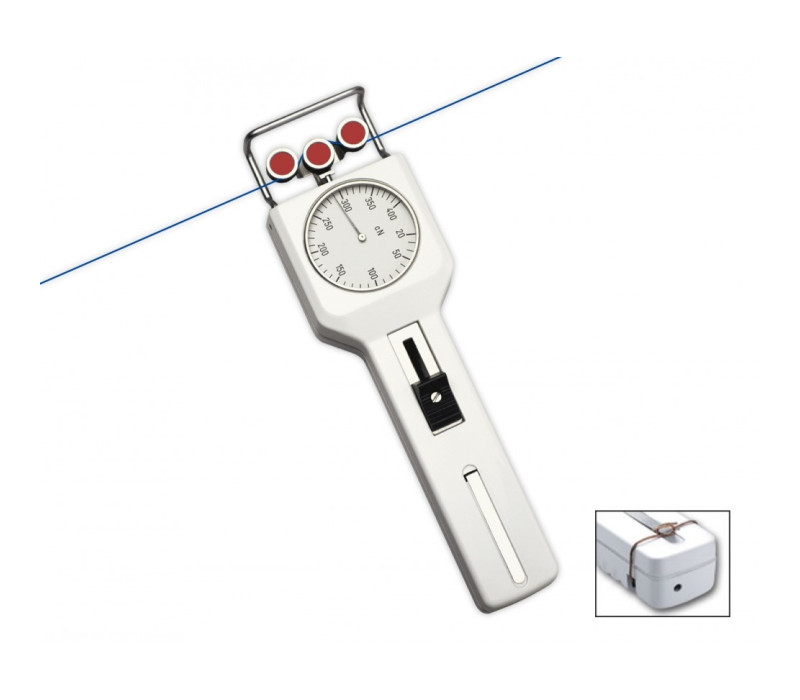

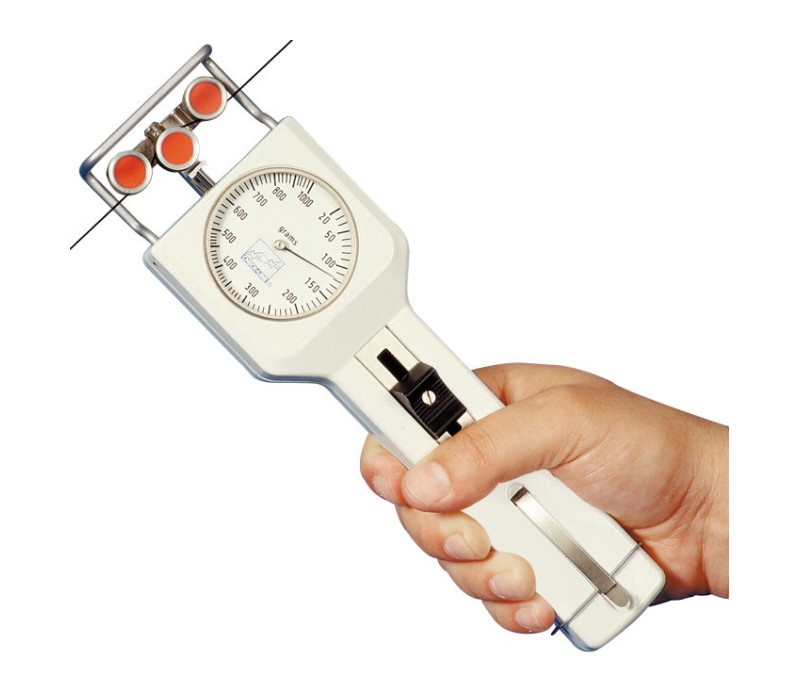

DN1 Duurzame spanningsmeter voor hoge spanningen

DN1 Duurzame spanningsmeter voor hoge spanningen

Duurzame spanningsmeter, geschikt voor allerlei toepassingen in de textiel-, glasvezel- en draadindustrie.

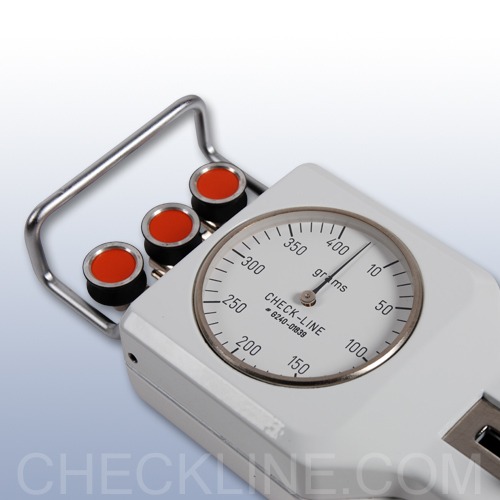

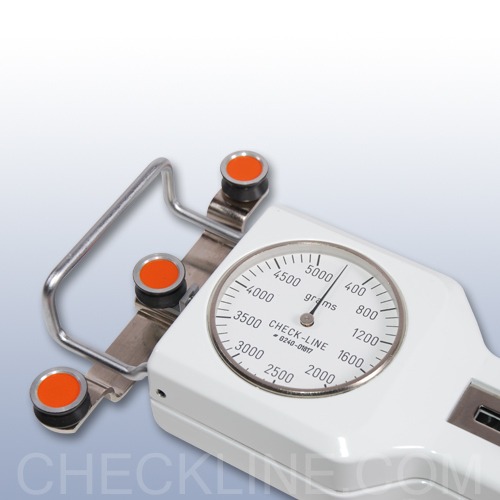

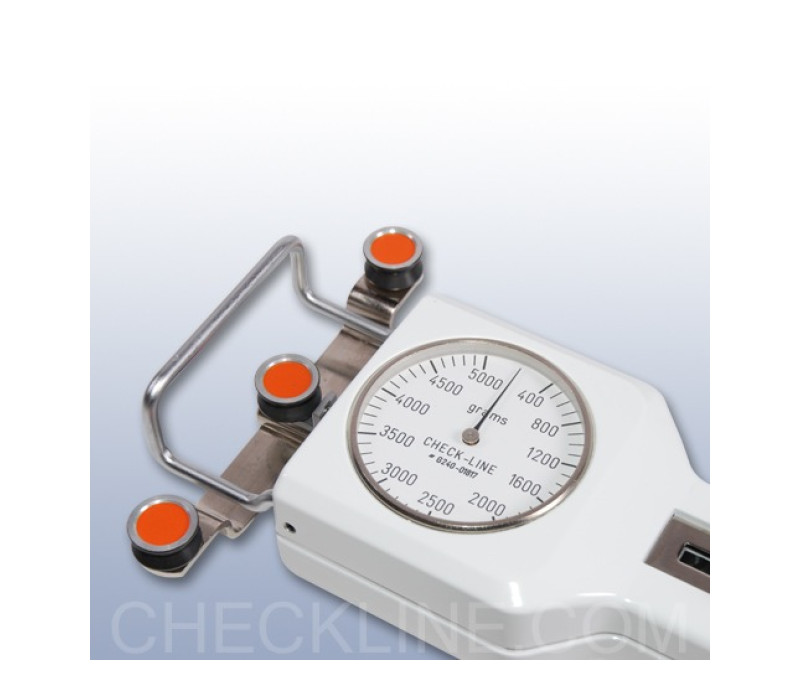

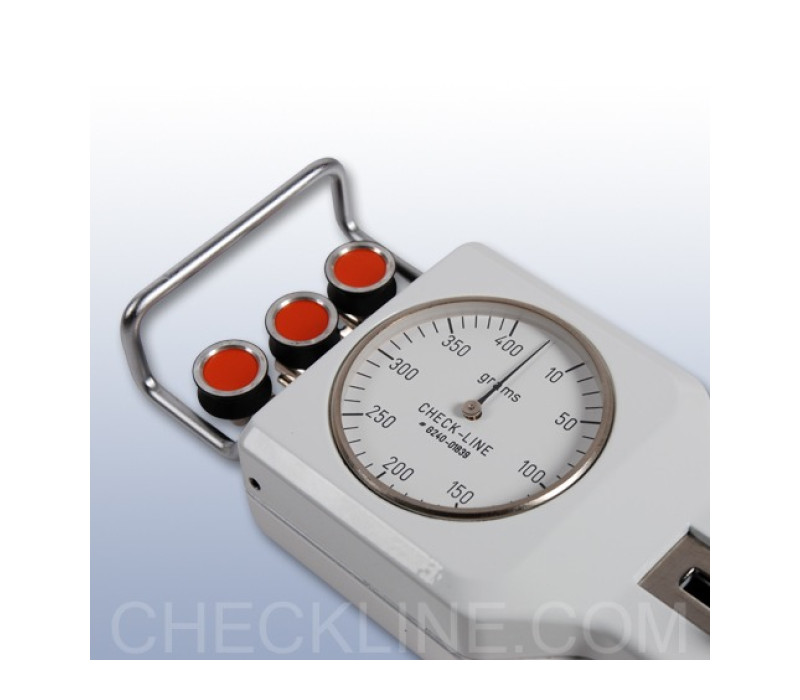

Groot, makkelijk afleesbare wijzerplaat (54 mm Ø)
Ingebouwde materiaaldikte compensatie verhoogd Precisie bij variable diameters op modellen DN1-1000 en hoger
Stevige aluminium behuizing
Schokbestendige metingen

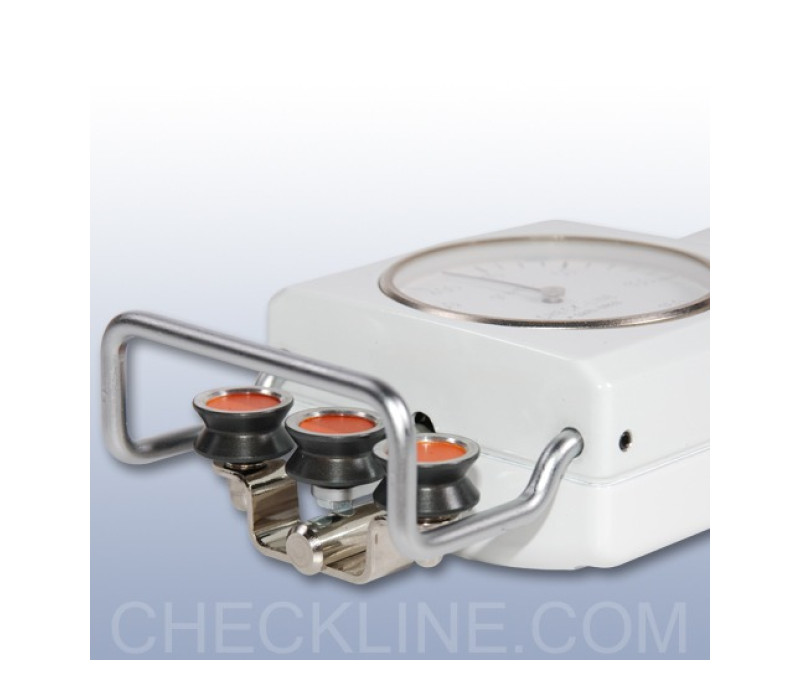

V-vormige gelagerde geleiderollers
Individuele kalibratie is mogelijk
Geleverd met specifiek testrapport en optioneel leverbaar met kalibratierapport
Elk instrument is individueel gekalibreerd om de hoogste nauwkeurigheid te kunnen garanderen

Spanningsbereik

Model	Ranges	Meetkop breedtes* (mm)	SCHMIDT Kalibratie**	MDC***
DN1-120	20-120	65	PA: 0,12 mm Ø
DN1-200	20-200	65	PA: 0,12 mm Ø
DN1-400	20-400	65	PA: 0,20 mm Ø
DN1-1000	50-1000	65	PA: 0,30 mm Ø	XX
DN1-2000	200-2000	116	PA: 0,50 mm Ø	XX
DN1-3500	400-3500	116	PA: 0,80 mm Ø	XX
DN1-5000	400-5000	116	PA: 0,80 mm Ø	XX
DN1-8000	500-8000	116	PA: 1,00 mm Ø	XX
DN1-10K	2-10 daN	116	PA: 1,00 mm Ø	XX
DN1-20K-L	5-20 daN	216	PA: 1,50 mm Ø	XX
DN1-30K-L	5-30 daN	265	PA: 1.50 mm Ø
DN1-50K-L	5-50 daN	265	Steel rope: 1,50 mm Ø (7x7x0,20)
Er zijn ook andere soorten spanningsmeters beschikbaar op aanvraag * Afhankelijk van het model is dit de breedte van de geleidebeugel of de afstand tussen de buitenste geleiderollen Geschikt voor 95% van de toepassingen - PA = Polyamide Monofilament *MDC = Materiaal Dikte Compensatie Speciale afstelling door middel van monsters, geleverd door de klant wordt aangeraden als het materiaal significant verschilt van de SCHMIDT standaard in diameter, stugheid of vorm. In dit geval is een monster van het materiaal nodig van ongeveer 5 meter.

Product options

Code A: Lucht demping

Dit regelbare mechanische luchtdepot wordt geadviseerd voor toepassingen waarin grote schommelingen van gemeten spanningen voorkomen, zoals bij spoel en wikkelmachines. Dit verzekert regelmatige meetresultaten.

Code L: Speciale hendel

Vergemakkelijkt het meten van materialen met hogere spanningen. Verminderd de kracht die nodig is om de geleideroller uit elkaar te bewegen. Wordt aangeraden bij spanningsmeters boven 10daN

Levering omvat:
Spanningsmeter met draagtas, gebruikers handleiding in het Engels of Duits naar keuze

Let op:
Modellen DN1-30K en DN1-50K worden standaard geleverd met geleideroller R12013

Kalibratie:	Volgens de SCHMIDT fabrieksprocedure
Nauwkeurigheid:	±1% volledige schaal of ±1 schaalverdeling
Scala diameter:	54 mm
Temperatuur:	10-45ºC
Luchtvochtigheid:	85% RH, max.
Behuizing materiaal:	Gegoten aluminium
Afmetingen:	220 x 74 x 42 mm (L xBxH)
Gewicht, netto (bruto):	tot DN1-10K ong. 700 g (1200 g) DN1-20K-L en hoger ong. 900 g (2200 g)
