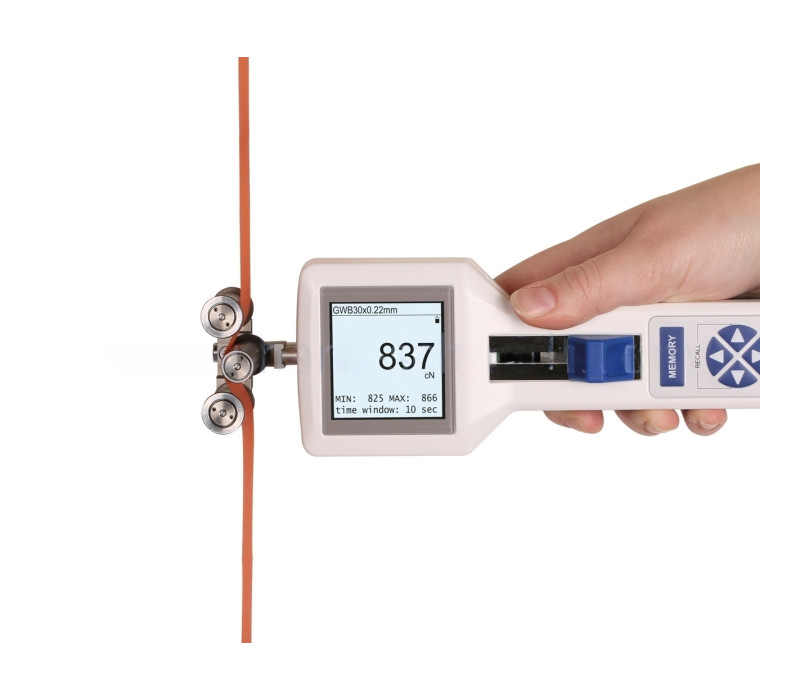

Spanningsmeter met materiaal door de geleiderollen gevoerd DTSB-DTXB

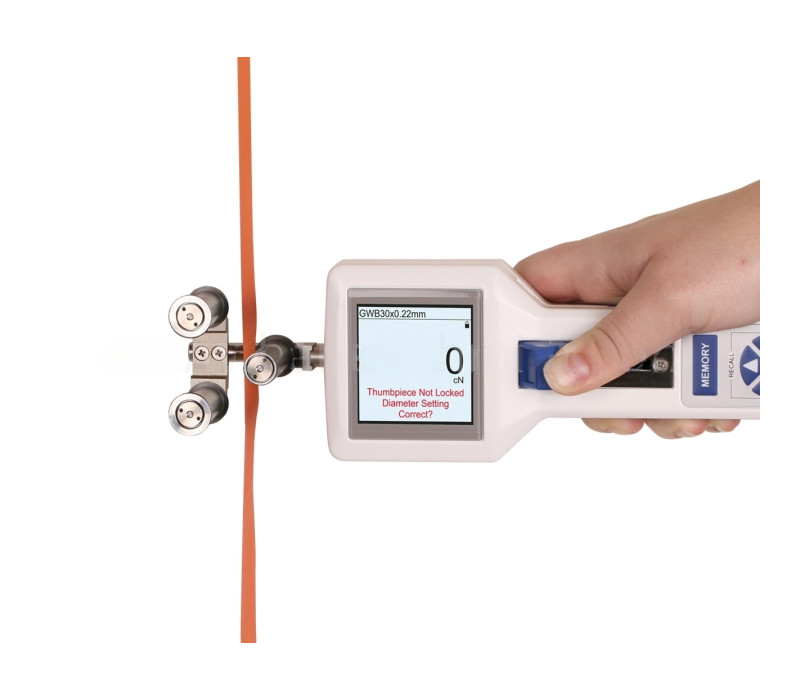

Spanningsmeter vóór het invoeren van het materiaal DTSB-DTXB

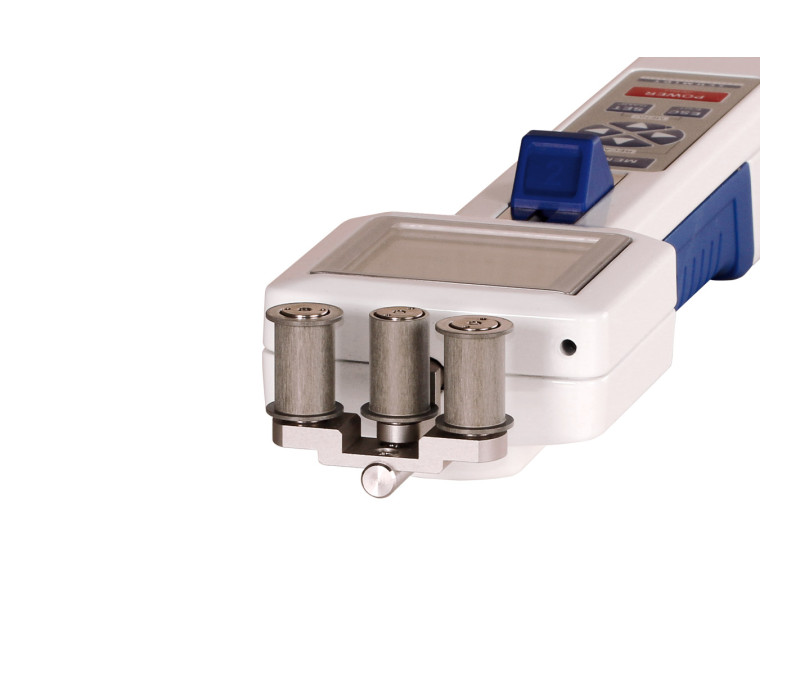

Meetkop met geleiderollen van spanningsmeter DTSB-DTXB

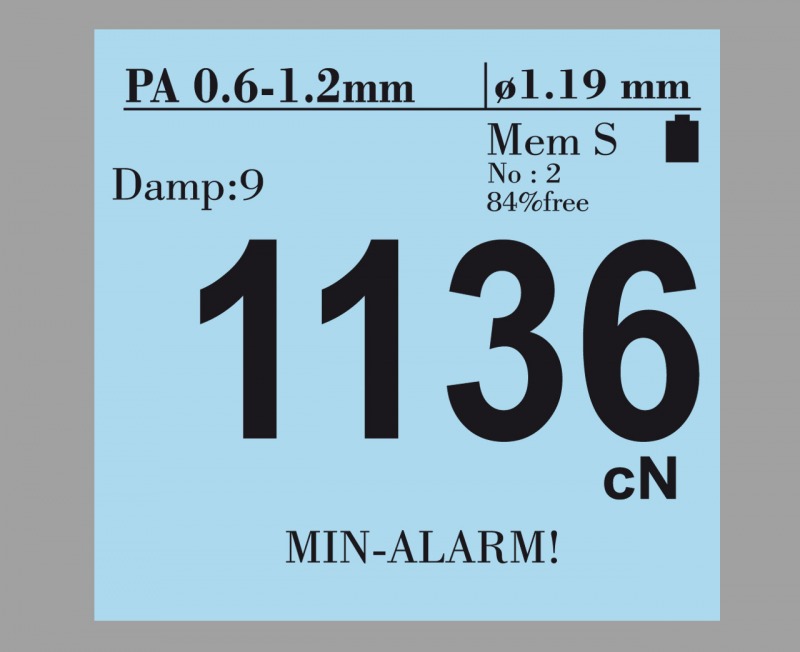

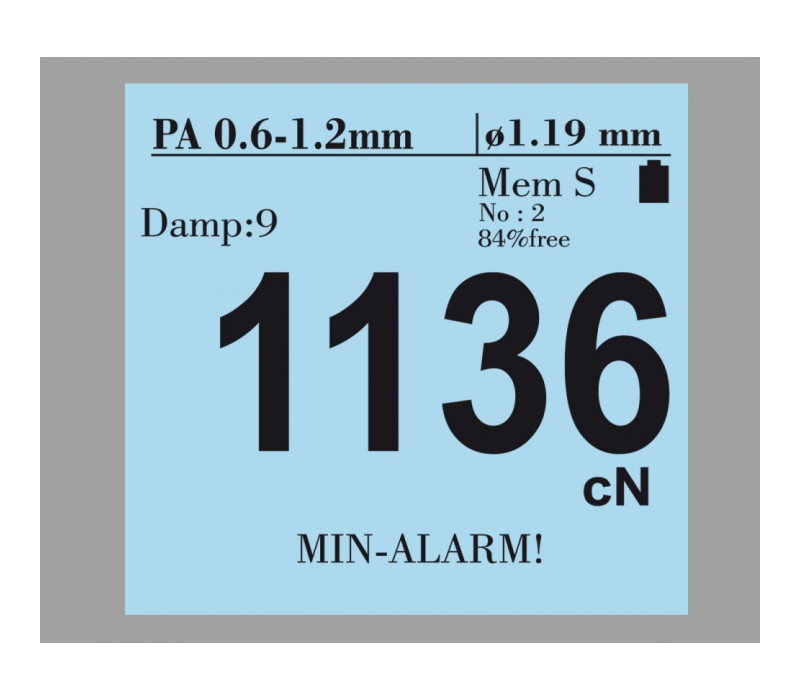

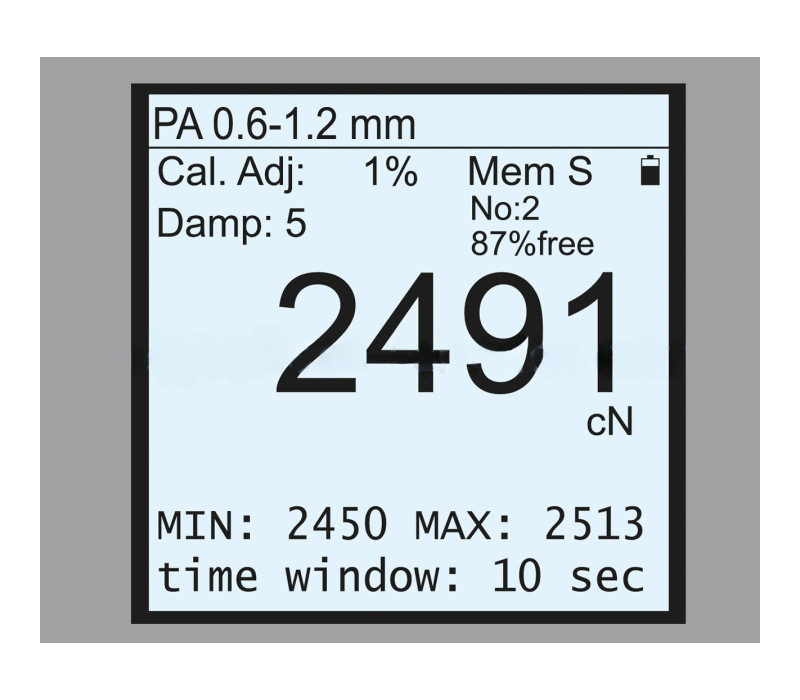

Numerieke weergave van spanningsmeter DTSB-DTXB

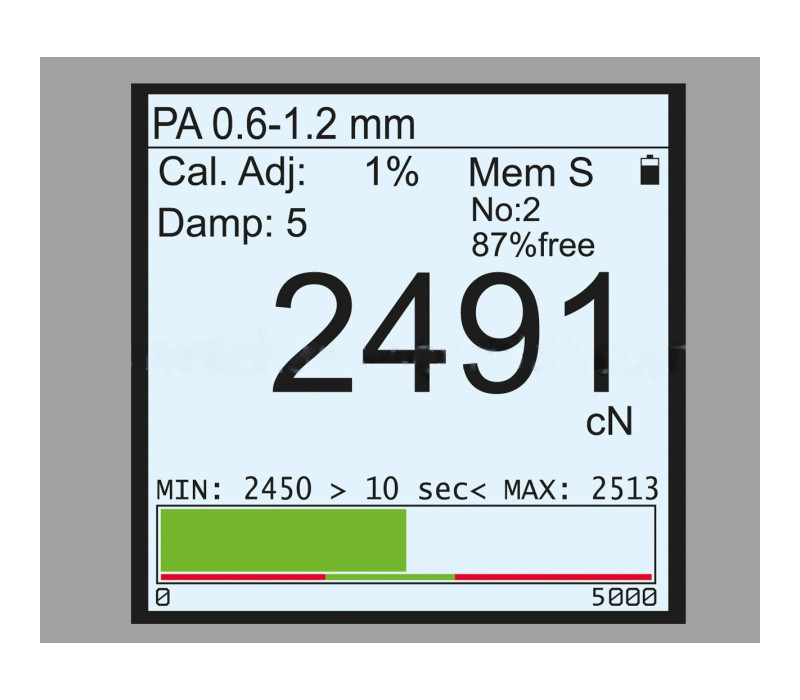

Display met staafdiagram van spanningsmeter DTSB-DTXB

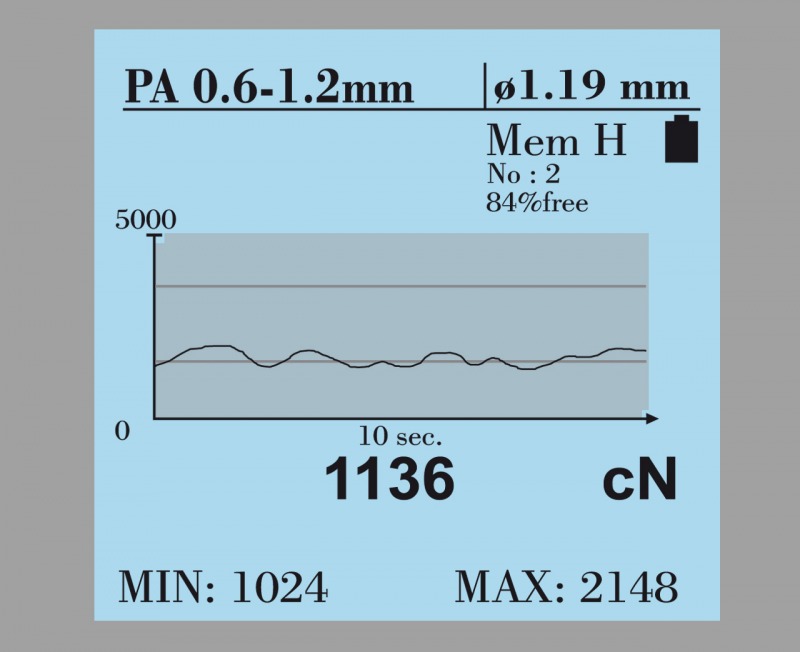

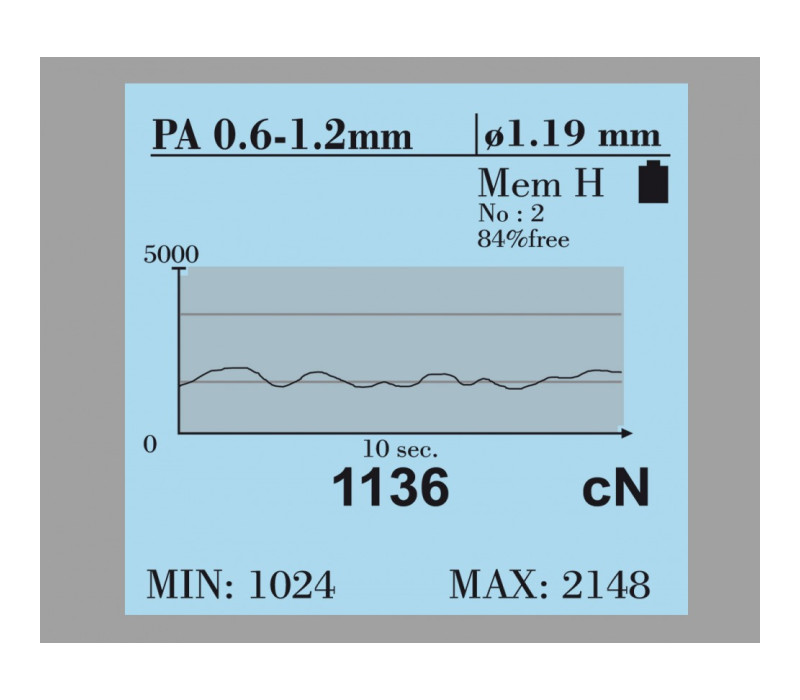

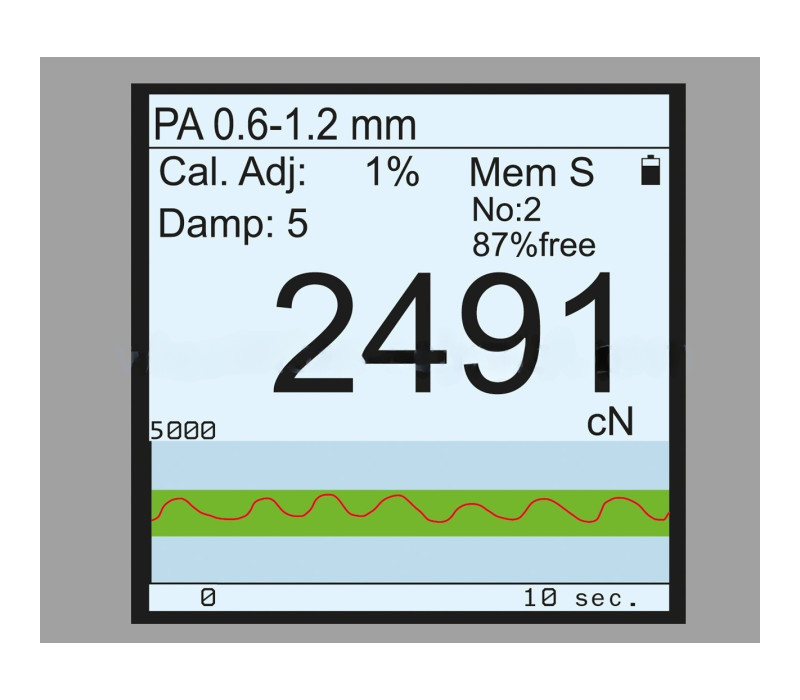

Grafische weergave van spanning in de tijd van spanningsmeter DTSB-DTXB

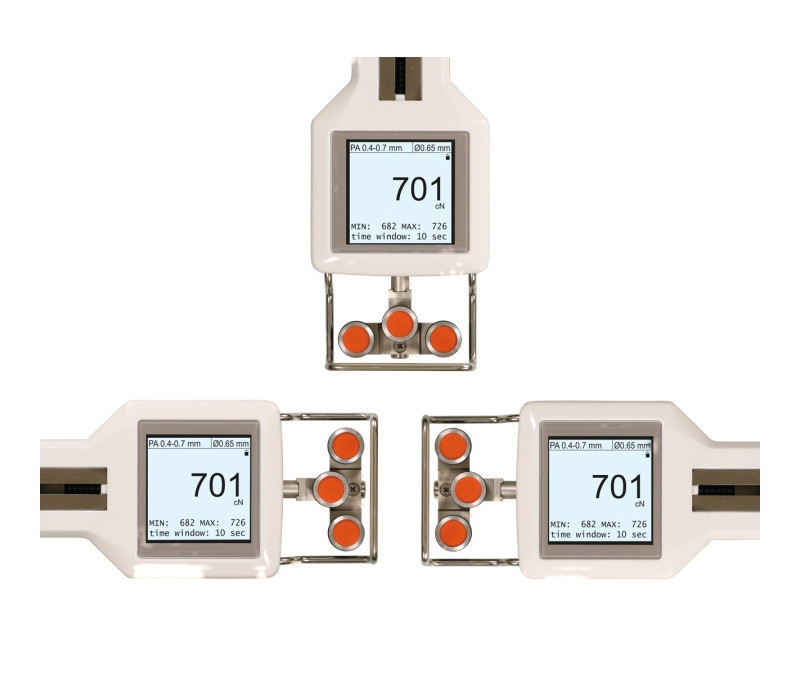

Schermrotatie 0°, 90°, 180° en 270° van spanningsmeter DTXB

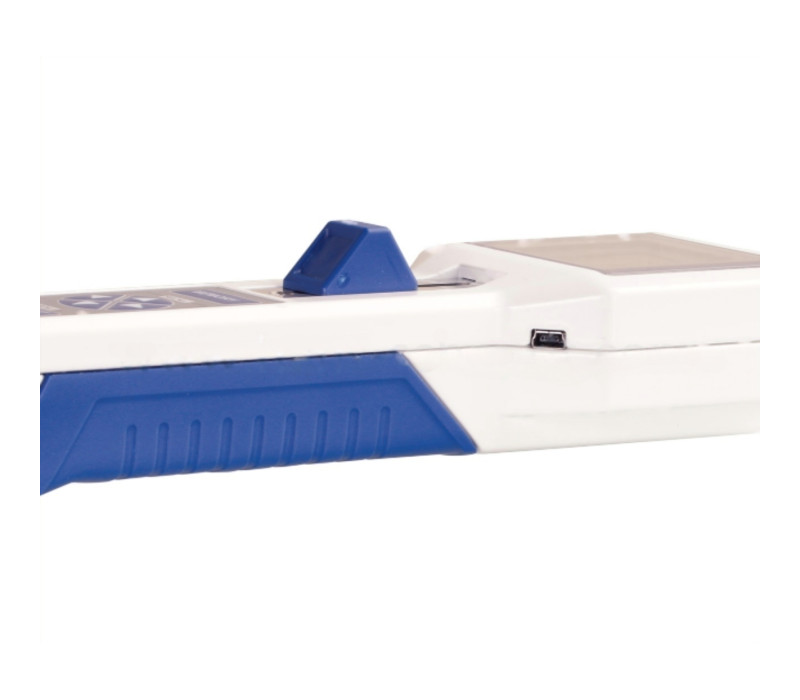

USB-poort van spanningsmeter DTSB-DTXB

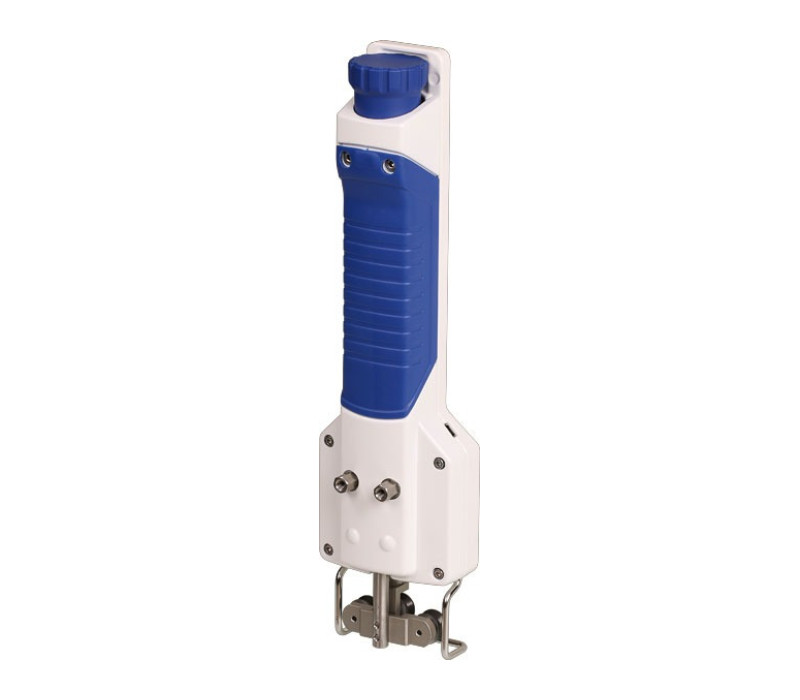

Spanningsmeter met Code MH voor stationaire montage DTSB-DTXB

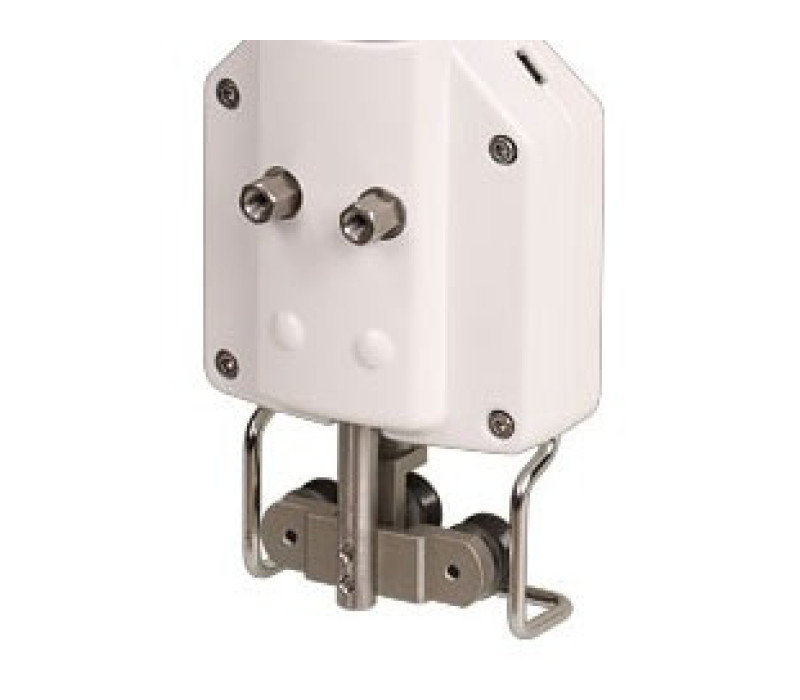

Achterzijde van spanningsmeter met Code MH voor stationaire montage DTSB-DTXB

DTSB - DTXB Digitale spanningsmeters voor tapes en banden

Digitale spanningsmeters met brede rollen voor linten, tapes, films, folies en vezelbundels

De DTSB en DTXB zijn draagbare digitale spanningsmeters voor bewegende, vlakke materialen en vezelbundels waarvoor bredere, cilindrische meetrollen nodig zijn. Afhankelijk van het meetbereik zijn rolbreedtes van 7 tot 41 mm beschikbaar voor textiellinten, tapes, films, folies, koolstofvezelstrengen en vergelijkbare materialen.

Beide modellen hebben een TFT-kleurendisplay met drie weergaven: numeriek, numeriek met staafdiagram en een X-Y-grafiek van de spanning in de tijd. De schermoriëntatie kan worden vastgezet op 0°, 90°, 180° of 270° of automatisch worden aangepast. Instelbare MIN/MAX-grenswaarden en een instelbaar tijdvenster van 2–60 seconden voor MIN/MAX-waarden helpen operators om spanningsschommelingen tijdens de productie te bewaken.

De DTSB is het basismodel voor algemene spanningsmetingen. Het apparaat slaat de statistische resultaten van één meetreeks op, waaronder de laatste meetwaarde, het gemiddelde, het minimum, het maximum en de standaardafwijking.

De DTXB biedt daarnaast uitgebreide datalogging met geheugen voor maximaal 60.000 meetwaarden verdeeld over 255 meetreeksen, vijf geheugenmodi (S, H, C, F en D), gegevensoverdracht via USB en triggergestuurde registratie in de modi S, C en F. De software Tension Inspect 3 wordt meegeleverd op een USB-stick om geregistreerde gegevens naar een pc over te dragen en te analyseren.

Elk model is verkrijgbaar in tien meetbereiken, van 5–500 cN tot 2,5–50 daN. Kies de rolbreedte die past bij het te meten materiaal.

Prijs opvragen >>

Brede cilindrische rollen voor linten, tapes, films, folies, vezelbundels en vergelijkbare vlakke materialen
Tien meetbereiken van 5–500 cN tot 2,5–50 daN
Rolbreedtes van 7 tot 41 mm, afhankelijk van het meetbereik
TFT-kleurendisplay met numerieke weergave, staafdiagram en X-Y-grafiek van de spanning in de tijd
Schermoriëntatie instelbaar op 0°, 90°, 180° of 270°, of automatische rotatie
Instelbaar tijdvenster van 2–60 seconden voor de weergegeven MIN- en MAX-spanningswaarden
Programmeerbare MIN/MAX-alarmen, instelbare elektronische demping en automatische nulstelling
DTSB slaat de statistieken van één meetreeks op; DTXB slaat maximaal 60.000 waarden verdeeld over 255 meetreeksen op
DTXB biedt vijf geheugenmodi, gegevensoverdracht via USB en triggergestuurde registratie in de modi S, C en F
Geheugen voor gebruikerskalibraties: vier extra materiaalkrommen bij DTSB en tien bij DTXB
Instellingen kunnen met een wachtwoord worden beveiligd
12 maanden garantie

Spanningsbereik

Model	Meetbereik	Breedte meetkop*	Rolbreedtes (mm)
DTSB / DTXB-500	5–500 cN	55 mm	7, 10, 15, 20
DTSB / DTXB-1000	50–1000 cN	55 mm	7, 10, 15, 20, 30, 41
DTSB / DTXB-2000	100–2000 cN	55 mm	7, 10, 15, 20, 30, 41
DTSB / DTXB-2500	150–2500 cN	117 mm	7, 10, 15, 20, 30, 41
DTSB / DTXB-4000	200–4000 cN	55 mm	7, 10, 15, 20, 30, 41
DTSB / DTXB-5000	250–5000 cN	117 mm	7, 10, 15, 20, 30, 41
DTSB / DTXB-10K	0,5–10,00 daN	117 mm	7, 10, 15, 20, 30
DTSB / DTXB-20K	1–20,00 daN	167 mm	7, 10, 15, 20, 30
DTSB / DTXB-30K	1,5–30,00 daN	217 mm	7, 10, 15
DTSB / DTXB-50K	2,5–50,00 daN	217 mm	7, 10
* Buitenafstand tussen de buitenste geleiderollen. Standaardkalibratie met een textiellint of film, afhankelijk van het meetbereik en de rolbreedte. Standaardrollen: aluminium met harde coating, maximale materiaalsnelheid 1000 m/min.

DTSB versus DTXB

Vergelijking DTSB en DTXB

Functie	DTSB	DTXB
Geheugen voor materiaalkalibraties	1 fabriekskalibratie + 4 gebruikerskalibraties	1 fabriekskalibratie + 10 gebruikerskalibraties
Meetgeheugen	Statistieken van één meetreeks	60.000 waarden in maximaal 255 meetreeksen
Geheugenmodi	—	S, H, C, F, D
Registratietrigger	—	Modi S, C en F
Gegevensoverdracht via USB	Nee (USB voor opladen)	Ja
Pc-software	—	Tension Inspect 3 (meegeleverd op USB-stick)

Geheugenmodi DTXB

Modus	Functie
S — Standaard	Registreert gedurende een door de gebruiker ingestelde periode en slaat de statistische waarden op.
H — Vasthouden	Slaat de laatste 128 waarden op, zodat de spanningscurve na de meting kan worden bekeken.
C — Continu	Registreert 2 meetwaarden per seconde gedurende een instelbare periode van 1 seconde tot 1 uur.
F — Snel	Registreert 1000 meetwaarden per seconde gedurende een instelbare periode van 1 tot 60 seconden.
D — Op aanvraag	Slaat afzonderlijke metingen op die door de operator worden uitgevoerd, samen met de statistische waarden van één meetreeks.

In de geheugenmodi S, C en F kan een triggerwaarde worden ingesteld, zodat de registratie automatisch begint zodra de spanning deze waarde bereikt.

Opties

Code MH — Stationaire montage	Op aanvraag kan de spanningsmeter worden geleverd met montageschroefdraad en afstandsbouten voor stationair gebruik. De afstandsbouten kunnen worden verwijderd.

Code MH - Online Mounting

DTSB- of DTXB-spanningsmeter met ingebouwde LiPo-accu
USB-netadapter met vier stekkeradapters (EU/US/UK/AUS-NZ)
USB-kabel
Software Tension Inspect 3 op USB-stick (alleen DTXB)
Verklaring van overeenstemming met de bestelling 2.1 volgens EN 10204
Gebruiksaanwijzing
Draagkoffer

DTSB-DTXB Gegevensblad

DTSB-DTXY Gebruikershandleiding

Modellen	DTSB digitale spanningsmeter, basismodel DTXB geavanceerde digitale spanningsmeter met datalogging en gegevensoverdracht via USB
Meetbereiken	DTSB / DTXB-500: 5–500 cN DTSB / DTXB-1000: 50–1000 cN DTSB / DTXB-2000: 100–2000 cN DTSB / DTXB-2500: 150–2500 cN DTSB / DTXB-4000: 200–4000 cN DTSB / DTXB-5000: 250–5000 cN DTSB / DTXB-10K: 0,5–10,00 daN DTSB / DTXB-20K: 1–20,00 daN DTSB / DTXB-30K: 1,5–30,00 daN DTSB / DTXB-50K: 2,5–50,00 daN
Rolbreedtes	7, 10, 15, 20, 30 of 41 mm, afhankelijk van het meetbereik
Materiaal standaardrollen	Aluminium met harde coating
Maximale materiaalsnelheid	1000 m/min
Kalibratie	Volgens de fabrieksprocedure; standaardkalibratie met een textiellint of film, afhankelijk van het meetbereik en de rolbreedte
Nauwkeurigheid	5–100% van het volledige meetbereik: ±0,5% van de eindwaarde ±1 digit Resterend meetbereik en andere kalibratiematerialen: ±3% van de eindwaarde ±1 digit
Geheugen voor materiaalkrommen	DTSB: 1 fabriekskalibratie + 4 gebruikerskalibraties DTXB: 1 fabriekskalibratie + 10 gebruikerskalibraties
Meeteenheden	cN, daN, g, kg, N, lb
Meetbereikoverschrijding	Ca. 10% van de eindwaarde, zonder nauwkeurigheidsgarantie
Overbelastingsbeveiliging	100% van de eindwaarde
Meetprincipe	Rekstrookjesbrug
Doorbuiging meetrol	Max. 0,2 mm
Signaalverwerking	Digitaal, 16-bits A/D-conversie
Meetfrequentie	Max. 1 kHz (1000 metingen/s); interne bemonstering 8 kHz
Display	TFT-kleurendisplay: numeriek, numeriek met staafdiagram, X-Y-grafiek (spanning-tijd)
Schermrotatie	Vaste stand op 0°, 90°, 180° of 270°, of automatisch
Verversingsfrequentie display	Ca. 2 keer/s
MIN/MAX-tijdvenster	Instelbaar van 2 tot 60 s
Statistische waarden	Laatste meetwaarde, gemiddelde, minimum, maximum en standaardafwijking
Datageheugen DTXB	Maximaal 60.000 meetwaarden in maximaal 255 meetreeksen
Geheugenmodi DTXB	S (Standaard), H (Vasthouden), C (Continu), F (Snel), D (Op aanvraag)
Registratietrigger DTXB	Triggerwaarde instelbaar in de geheugenmodi S, C en F
USB	DTSB: opladen DTXB: opladen en meetgegevens overdragen
Demping	Instelbare elektronische demping (middeling)
Kalibratiecorrectie	±10 stappen van 1%
Compensatie voor materiaaldikte	Niet aanwezig bij DTSB of DTXB
Nulstelling	Automatisch bij elke wijziging van de meetpositie; handmatige nulstelling eveneens mogelijk
MIN/MAX-alarmen	Programmeerbare minimum- en maximumgrenzen voor de spanning
Wachtwoordbeveiliging	Instellingen kunnen met een wachtwoord van 4 cijfers worden beveiligd
Automatische uitschakeling	Na ca. 3 minuten zonder gebruik (uitschakelbaar)
Temperatuurcoëfficiënt	Versterking: minder dan ±0,01% van de eindwaarde/°C bij 25°C Nulpunt: beter dan ±0,03% van de eindwaarde/°C bij 25°C
Bedrijfstemperatuur	10–45°C
Maximale relatieve luchtvochtigheid	85% RH
Voeding	Ingebouwde oplaadbare LiPo-accu; tot 30 h continu gebruik
Oplaadtijd	Ca. 3,5 h met de meegeleverde netadapter
Netadapter	USB-netadapter, 100–240 V AC, met adapters voor EU/US/UK/AUS-NZ
Behuizingsmateriaal	Gegoten aluminium
Afmetingen behuizing	265 × 78,5 × 46 mm (L × B × H)
Gewicht	Ca. 875 g netto (1550 g bruto)
Meegeleverd certificaat	Verklaring van overeenstemming met de bestelling 2.1 volgens EN 10204
Garantie	12 maanden

Producten

Artikel	Product
138179	DTSB-500_Digitale spanningsmeter 5-500 cN
136629	DTXB-500_Digitale spanningsmeter 5-500 cN
136914	DTSB-1000_Digitale spanningsmeter 50-1000 cN
136317	DTXB-1000_Digitale spanningsmeters 50-1000 cN
136685	DTSB-2000_Digitale spanningsmeter 100-2000 cN
136684	DTXB-2000_Digitale spanningsmeter 100-2000 cN
136517	DTSB-2500_Digitale spanningsmeter 150-2500 cN
137480	DTXB-2500_Digitale spanningsmeter 150-2500 cN
136809	DTSB-4000_Digitale spanningsmeter 200-4000 cN
136668	DTXB-4000_Digitale spanningsmeter 200-4000 cN
136127	DTSB-5000_Digitale spanningsmeter 250-5000 cN
136612	DTXB-5000_Digitale spanningsmeter 250-5000 cN
136594	DTSB-10K_Digitale spanningsmeter 0,5-10 daN
136548	DTXB-10K_Digitale spanningsmeter 0,5- 10 daN
136916	DTSB-20K_Digitale spanningsmeter 1-20 daN
136917	DTXB-20K_Digitale spanningsmeter 1-20 daN
137701	DTSB-30K_Digitale spanningsmeter 1,5-30 daN
136313	DTXB-30K_Digitale spanningsmeter 1,5-30 daN
137700	DTSB-50K_Digitale spanningsmeter 2.5-50 daN
136218	DTXB-50K_Digitale spanningsmeter 2.5-50 daN

Accessoires

Artikel	Product
136314	7 mm_Rollen van aluminium met harde coating - 1000 m/min

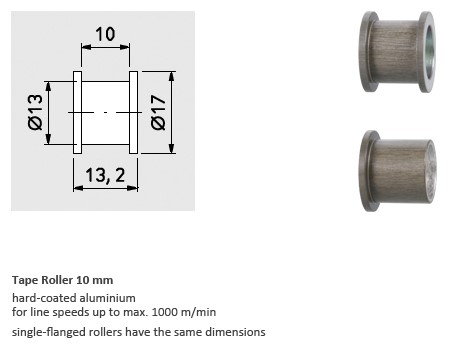

136315	10 mm_Rollen van aluminium met harde coating - 1000 m/min

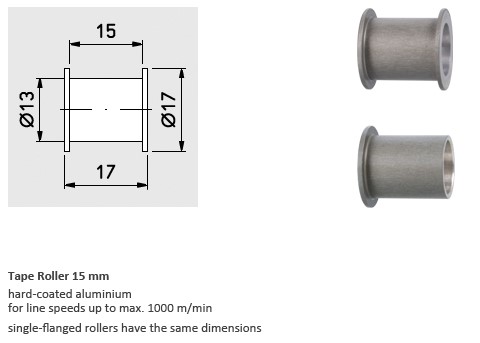

136316	15 mm_Rollen van aluminium met harde coating - 1000 m/min
136810	20 mm_Rollen van aluminium met harde coating - 1000 m/min
136811	30 mm_Rollen van aluminium met harde coating - 1000 m/min
137306	41 mm_Rollen van aluminium met harde coating - 1000 m/min
136673	Code MH_Bevestigingsgaten voor stationair gebruik
136618	Code WL_Wi-Fi-gegevensoverdracht
133421	Code CF Special Topocrom® coating voor koolstofvezel
136966	Code EM1_Kalibratie op basis van één door de klant aangeleverd monster
140726	CIC-E-TENSION_Kalibratiecertificaat voor nieuwe instrumenten

Alle genoemde prijzen zijn exclusief btw en verzend- en behandelingskosten.
