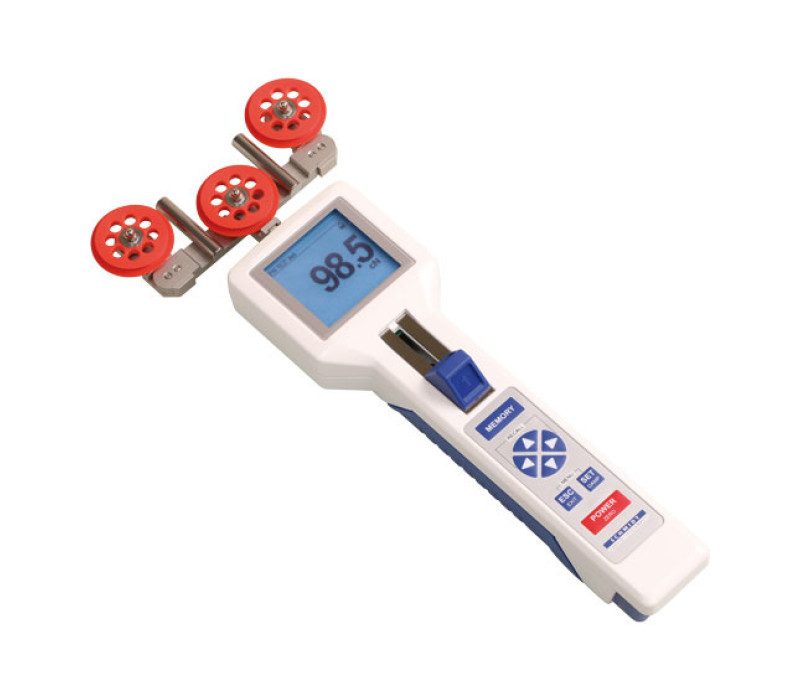

DTSF-DTXF Digitale glasvezelspanningsmeter

DTSF-DTXF Digitale glasvezelspanningsmeter

De DTSF-spanningsmeter wordt geleverd met grote V-gleufgeleiderollen met een groefdiameter van 32 mm, gemonteerd met kogellagers.

Voor het meten van filamenten zoals optische vezels, koolstof en technische vezels.
Deze spanningsmeter heeft veel functies, zoals een draaibaar display en de mogelijkheid van op maat gemaakte kalibraties.
Checkline's DTSF-spanningsmeter voor verschillende industrieën, toepassingen voor kwetsbare filamenten met Ø tot maximaal 1,5 mm.

4 spanningsbereiken beschikbaar van: 1 - 200 cN tot 20 - 2000 cN

De grote buigradius zorgt voor een zachte behandeling van het te meten materiaal. Speciale geleiders op de beugelassemblage maken een gemakkelijke materiaalverwerving mogelijk.

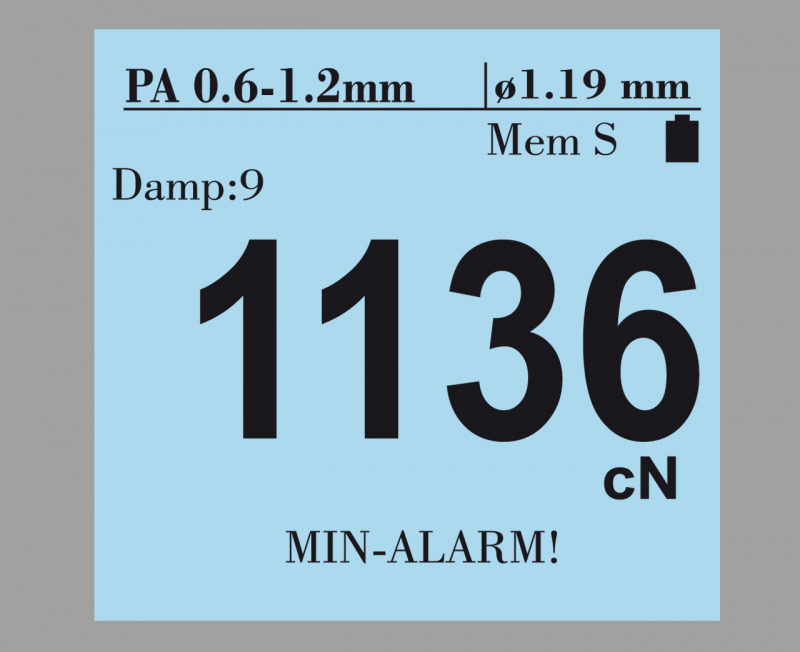

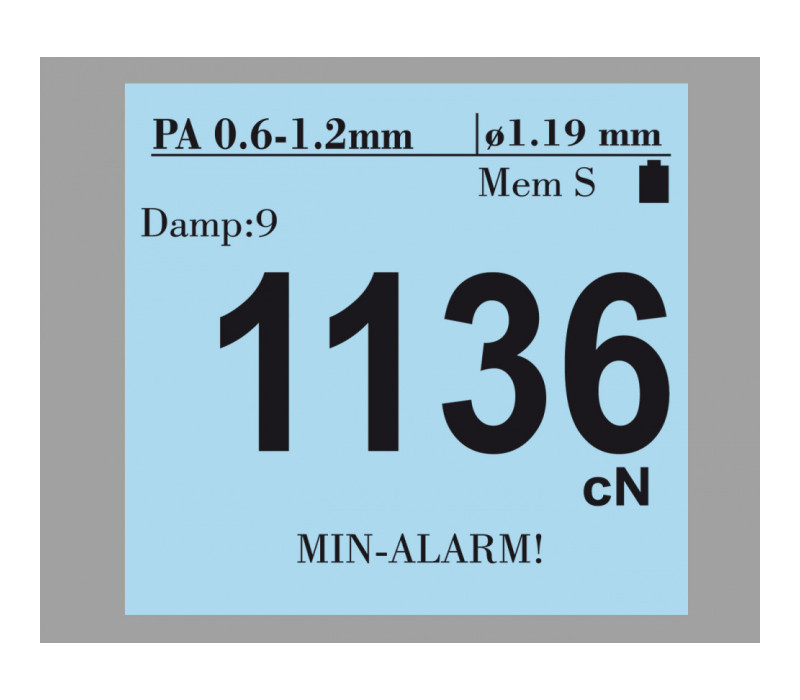

De DTSF heeft een groot LCD-display met achtergrondverlichting dat 3 verschillende weergavemodi kan weergeven:
– Numeriek
– Numeriek met staafdiagram

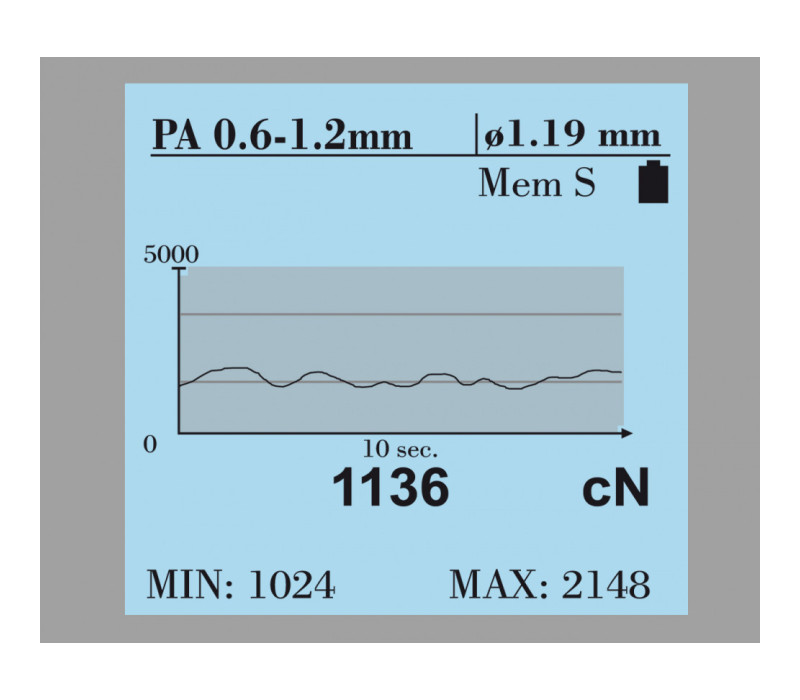

– Numeriek met grafiek (Tijd-Spanning)

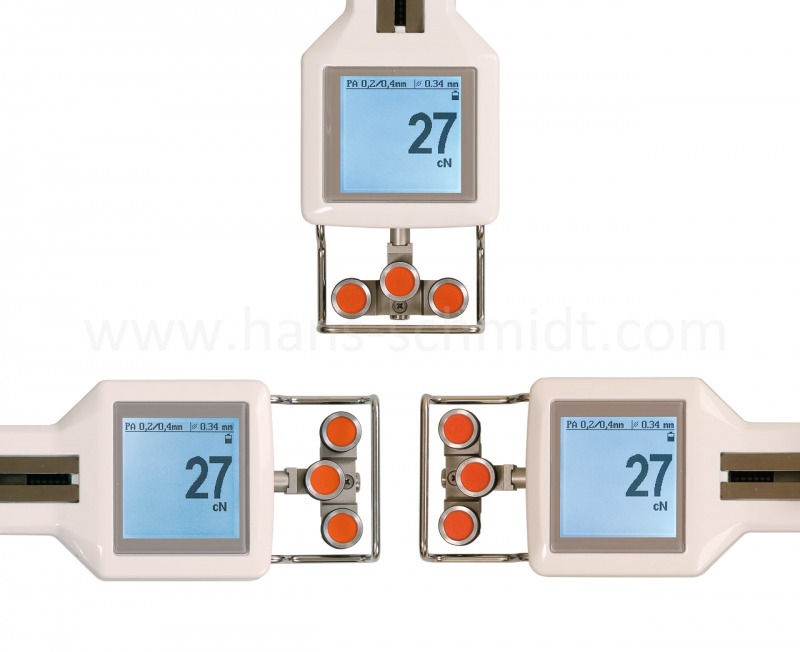

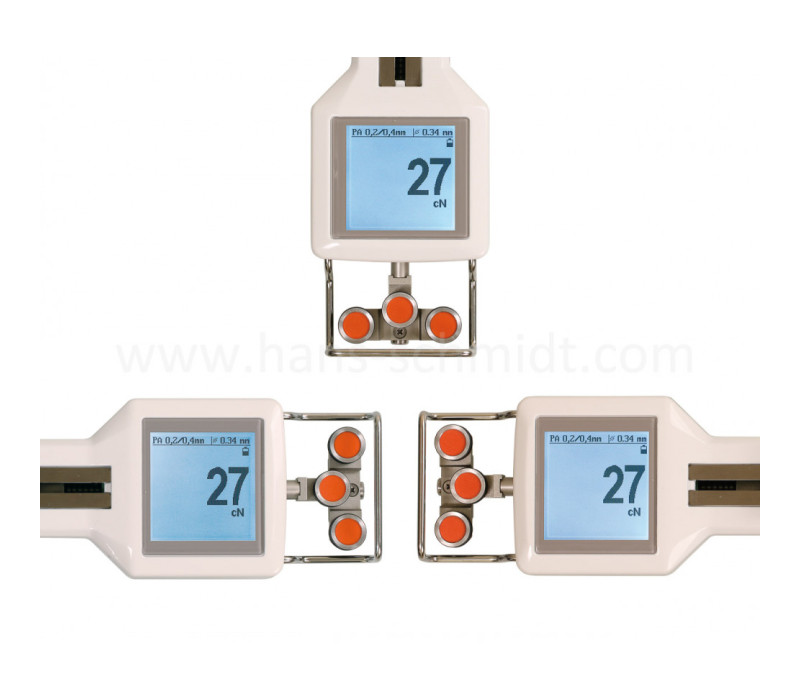

Het display kan ook in stappen van 90° worden gedraaid voor betere leesbaarheid. Het heeft ook een automatische "Zero-Instelling", zodat het in elke meetpositie op nul wordt gezet met behulp van een speciale sensortechniek.
De DTSF heeft 4 geheugenlocaties voor klantgerichte kalibraties en de kalibratieaanpassing is bedoeld voor het fijn afstellen van de kalibratie als het materiaal afwijkt van het gebruikte kalibratiemateriaal.
Andere speciale kenmerken:

Programmeerbare MIN- en MAX-alarmen: indicatie op het display als de meting buiten de limieten valt
Hoge snelheidsgegevensbemonstering (intern 8 kHz) en registratie van MIN-, MAX-, laatste meting, PIEKEN, gemiddelde en standaardafwijking
Selecteerbare meeteenheden: cN, daN, g, kg, N, lb
Menu-instelling in het Engels of Duits
Flexibele menu-instelling om aan de eisen van de operator te voldoen
Sommige functies kunnen met een wachtwoord worden beveiligd

Prijs opvragen >>

Standaard Functies

Alles in het zicht van de operator:
– de geleiderollen
– het gemeten materiaal
– de aflezingen
Filamentgeleider en rolverschuivingsmechanisme zorgen voor een gemakkelijke verwerving van het lopende materiaal
Rubberen handgreep biedt een veilige grip in de hand van de gebruiker
Robuuste aluminium behuizing
LiPo-accu (ca. 40 uur continu gebruik) met AC-adapter
CE-gecertificeerd, storingsbestendig tegen statische elektrificaties
Certificaat van overeenstemming met de bestelling 2.1 volgens EN 10204 is inbegrepen
Optioneel verkrijgbaar: Keuringscertificaat 3.1 volgens EN 10204 met kalibratierapport

Special Features

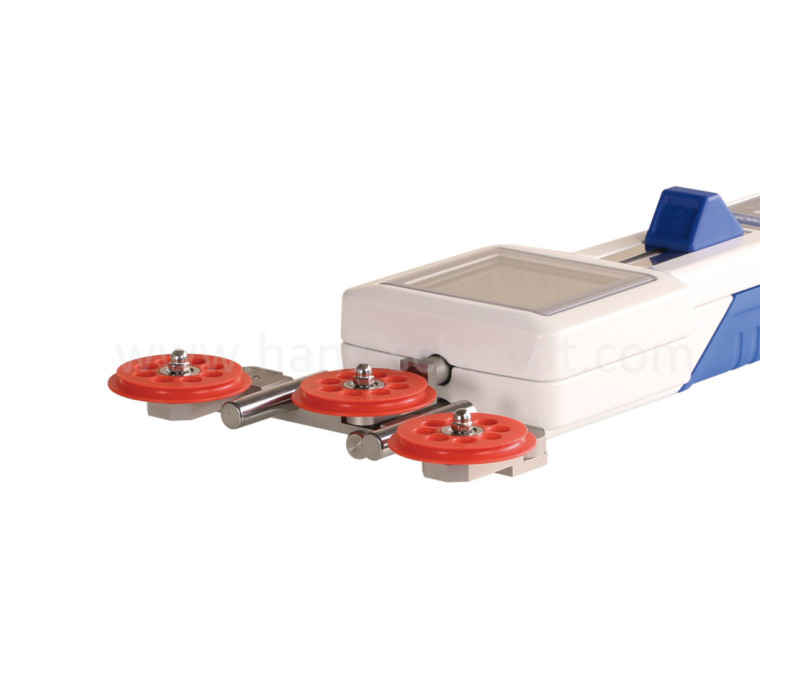

Grote, V-groef geleiderollen met 32 groeven diameter, kogelgelagerd
Grote buigradius zorgt voor een zachte behandeling van het te meten materiaal
Speciale geleiders op de beugelmontage maken het eenvoudig om het materiaal te verkrijgen
Kalibratie met polyamide monofilament (PA)
Groot, verlicht LCD-scherm
3 verschillende weergavemodi:
– numeriek
– numeriek met staafdiagram
– numeriek met grafiek (Time-Tension)
Het display draait in stappen van 90° voor een betere leesbaarheid
Nieuw, uniek, krachtbesparend materiaalvangsysteem
Automatische "nulinstelling" in elke meetpositie met behulp van een speciale sensortechniek
4 Materiaalgeheugenlocaties voor door de klant gemaakte kalibraties
Kalibratie-aanpassing voor het fijn afstellen van de kalibratie indien het materiaal afwijkt van het gebruikte kalibratiemateriaal
Programmeerbare MIN- en MAX-alarmen: indicatie op het display als de meting buiten de limieten valt
Hoge snelheid data sampling (intern 8 kHz) en registratie van MIN-, MAX-, laatste meting, PIEKEN, gemiddelde en standaarddeviatie
Selecteerbare meeteenheden: cN, daN, g, kg, N, lb
Menu-opstelling in het Engels of Duits
Flexibele menu-opstelling om aan de vraag van operators te voldoen
Sommige functies kunnen met een wachtwoord worden beveiligd

BELANGRIJK:
De spanningsmeter DTXF biedt extra functies, zoals een interface, statistische evaluatie op de pc en een groot intern geheugen.

Geheugen voor 60.000 metingen
USB interface
Spanningsmeter DTXF met 5 verschillende geheugenmodi:
Modus S: alleen statistieken
Modus H: opslag van het X-Y-diagram voor beoordeling na het voltooien van een reeks metingen (bijv. kortstondig opwinden)
Modus C: continue logging over een door de gebruiker ingestelde tijd en verschillende reeksen metingen (2 Hz)
Modus F: snelle, continue logging over een door de gebruiker ingestelde tijd en verschillende reeksen metingen (1000 Hz)
Modus D: opslag van individuele metingen en statistieken
10 Materiaalgeheugenlocaties voor door de klant gemaakte kalibraties
Software Tension Inspect 3 voor het weergeven van realtime metingen op een PC en het opslaan ervan in een bestand
Wi-Fi-module voor draadloze communicatie met een pc (optioneel)

Levering omvat:
Spanningsmeter
Koffer
Oplaadbare LiPo-batterij met oplader
Gebruiksaanwijzing in het Engels of Duits
Certificaat van de fabrikant 2.1 volgens DIN EN 10204
Software Tension Inspect 3 (uitsluitend bij de DTXF)
USB-kabel (uitsluitend bij de DTXF)
Kalibratiecertificaat optioneel verkrijgbaar

Nauwkeurigheid voor PA**	Bij 5% tot 100% van het meetbereik: ± 0,5% van de volledige schaal en ± 1 cijfer
Nauwkeurigheid andere materialen	± 3% van de volledige schaal en ± 1 cijfer
Nauwkeurigheid voor PA**	Buiten 5% tot 100% van het meetbereik: ± 3% van de volledige schaal en ± 1 cijfer
Displayweergave:	Tot 110% (zonder nauwkeurigheidsgarantie)
Overbelastingsbeveiliging	100% van de volledige schaal
Geheugen voor kalibratie curves:	DTSF: 1 standaardkalibratie plus 4 aangepaste kalibraties DTXF: 1 standaardkalibratie plus 10 aangepaste kalibraties
Meeteenheden	Kracht (verstelbaar): cN, daN, g, kg, N, lb Dikte (verstelbaar): mm, inch
Meetprincipe	Weerstandsrekstrook
Signaalverwerking	Digitaal, 16 bit A/D omzetter
Meetfrequentie	Max. 1 kHz (1000 metingen/sec.), intern 8 kHz
Doorbuiging rollers	Max. 0,2 mm
Display	LCD, grafiek
3 verschillende displays	- Numeriek - Numeriek met grafiek (tijd-spanning) - X-Y-diagram
Display updatefrequentie	Ong. 2x per seconde
Geheugen	MIN, MAX, PEAK, AVG en LAST
Demping	Verstelbare elektronische demping (averaging)
Kalibratie afstelling	± 10 stappen in 1 % verhoging
Dikte compensatie	Let op: Dit model heeft geen materiaaldikte compensatie
Auto power off	Na ong. 3 minuten buiten gebruik
Temperatuur coëfficiënt	Gain: minder dan ± 0,01% volledige schaal /°C
Zero point	minder dan ± 0,03% volledige schaal /°C
Temperatuur bereik	0 – 45°C
Luchtvochtigheid	85% relatieve luchtvochtigheid, max
Voeding	LiPo accumulator (ong. 40 uur continu gebruik), laadduur ong. 3,5 uur AC adapter 100 – 240 V AC, adapter (EU, USA, UK)
Vervangende oplader	USB-MINI-CHARGER Materiaal behuizing Diecast aluminium
Materiaal behuizing	Diecast aluminium

Beschikbare Modellen

Model DTSF	Model DTXF	Meetbereik	Resolutie	Meetkopbreedte*	SCHMIDT Kalibratiemateriaal PA**
DTSF-200	DTXF-200	1 – 200,0 cN	0,1 cN	140 mm	0,12 mm Ø
DTSF-500	DTXF-500	1 – 500,0 cN	0,1 cN	140 mm	0,20 mm Ø
DTSF-1000	DTXF-1000	10 – 1000 cN	1 cN	140 mm	0,30 mm Ø
DTSF-2000	DTXF-2000	20 – 1000 cN	1 cN	140 mm	0,50 mm Ø
^* Buitenste afstand tussen buitenste geleidingsrollen ^** Geschikt voor 95% van de toepassingen

Standaard Accessories

SW-TI3 - Software Tension Inspect 3
	Voor het weergeven en opslaan van metingen op een pc (Win 7 en hoger; 32-bit en 64-bit). Alleen voor sensoren met digitaal uitgangssignaal. Kenmerken: Realtime uitlezing De metingen worden ook weergegeven in een X-Y-diagram (tijd/datum-spanning) Voor data-analyse kan het gebufferde diagram worden ingezoomd en geschaald Opnemen van de gebufferde metingen als CSV-bestand (op verzoek van de gebruiker) Download van waarden naar Excel Artikelnummer: SW-TI3 Zie product : SW-TI3

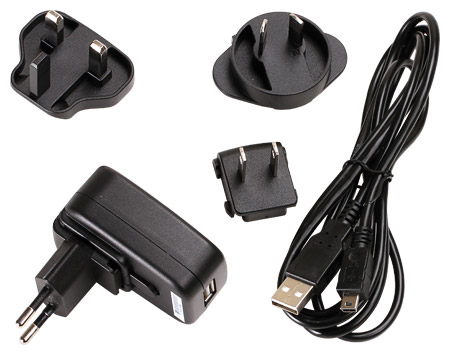

K50202 - USB AC Adapter
	USB AC-adapter met 4 adapters (EU/VS/UK/AUS-NZ) voor 100 – 240 V AC en USB-kabel voor het opladen van de accu Artikelnummer: K50202

Geleiderollers

Bestelcode	Lijnsnelheid v_max_.… m/min	Rolmateriaal

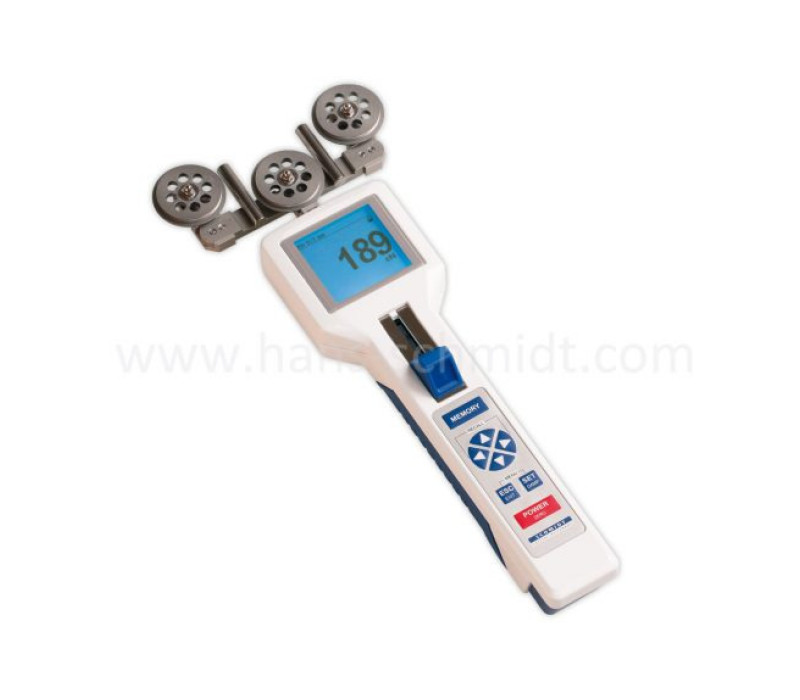

Standaard	4000	Hardgecoat aluminium

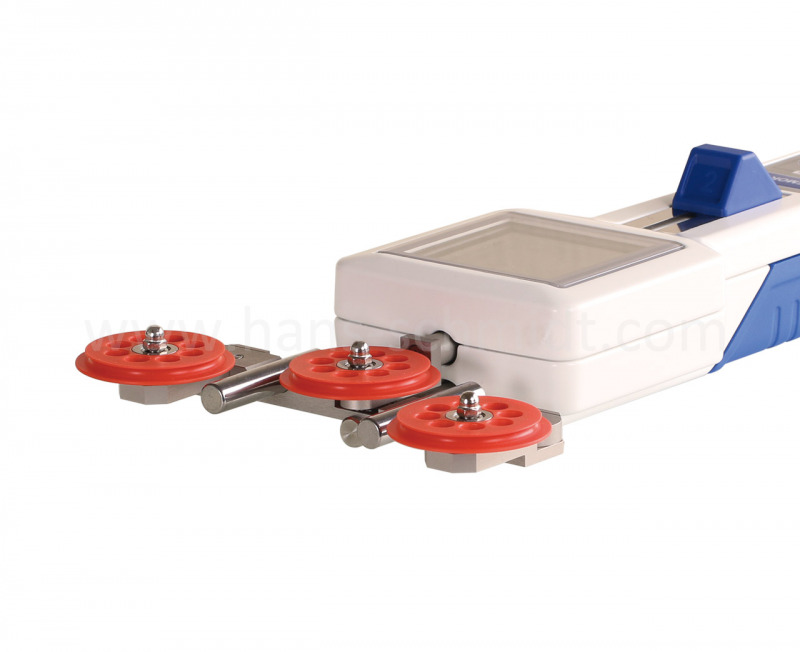

Code T	4000	Kunststof (PVC) rood

Stationaire Bevestiging

Code MH - Online Montage

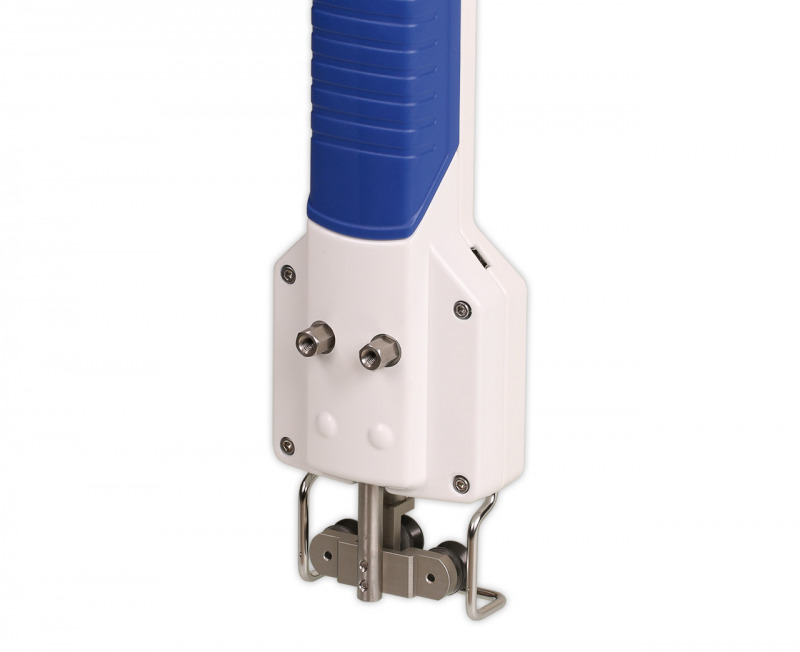

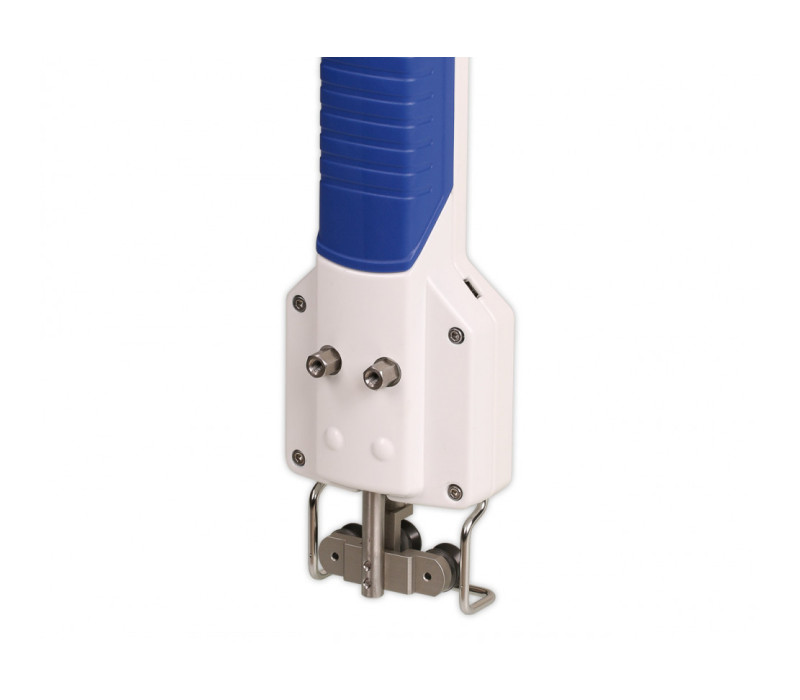

	Om de meter voor online gebruik te monteren, kan de behuizing worden uitgerust met montage- schroefdraad. Er zijn twee bouten met M5 binnendraad aan de achterzijde. Deze functie kan niet achteraf worden geïnstalleerd.
Code WL - Wi-Fi Signaal
	De DTXF kan worden uitgerust met een Wi-Fi-module voor WLAN-gegevensoverdracht. Deze functie kan niet achteraf worden geïnstalleerd. De Wi-Fi-module is niet in alle landen toegestaan. Neem contact met ons op voor meer informatie!

Producten

Item	Product
138140	DTSF-200 Tension Meter Digital 1.0-200.0 cN
136676	DTSF-500 Tension Meter Digital 1.0-500.0 cN
137095	DTSF-1000 Tension Meter Digital 10-1000.0 cN
138264	DTSF-2000 Tension Meter Digital 20-2000.0 cN
136678	DTXF-500 Tension Meter Digital 1.0-500.0 cN
137096	DTXF-1000 Tension Meter Digital 1.0-1000.0 cN
137680	DTXF-2000 Tension Meter Digital 20.0-2000.0 cN

Accessories

Item	Product
139752	Code T Plastic Red Guide Rollers - Ø32 mm (instead of standard rollers - new meter)
136673	Code MH - Mounting holes
136618	Code WL - Wi-Fi data transfer
