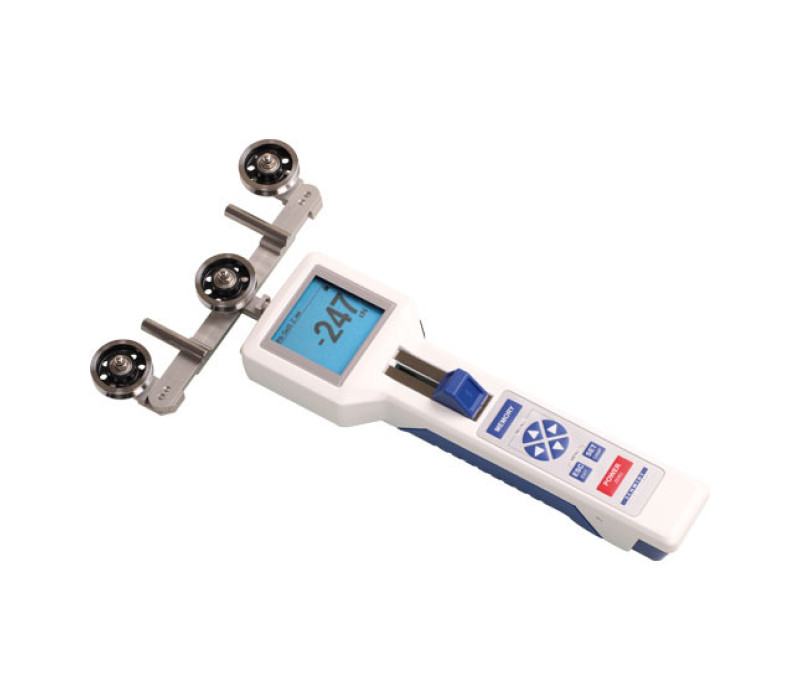

DTSL-DTXL Digitale spanningsmeter met grote geleiderollers

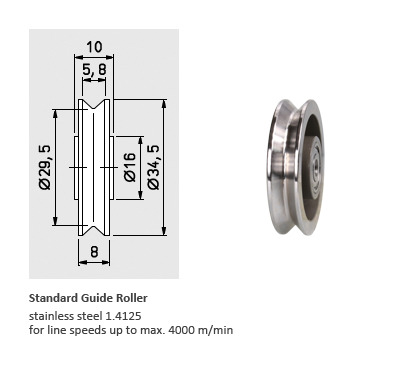

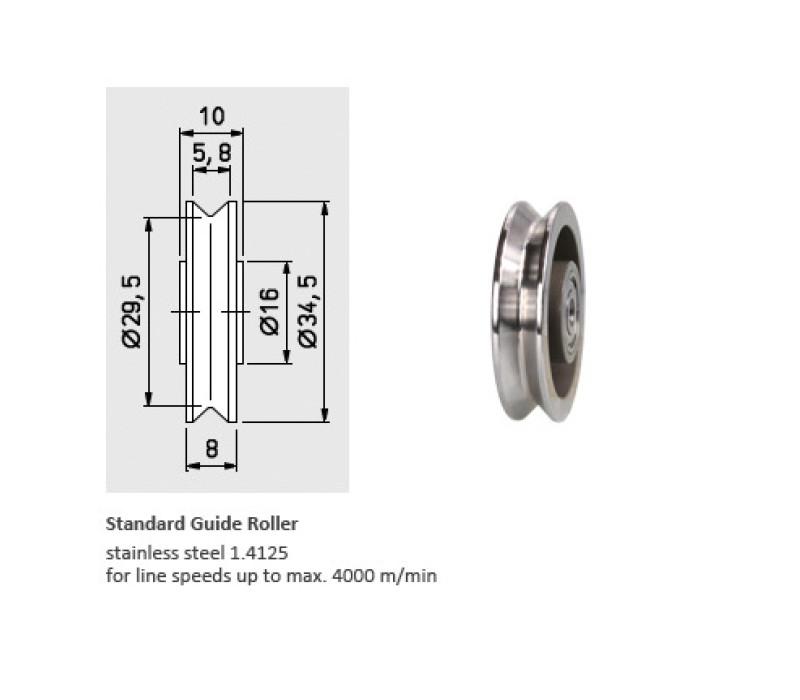

Standard Roller DTSL DTXL - Doorvoersnelheid v max. … m/min 4000 / NiRo staal 1.4125 (max. Ø 4 mm)

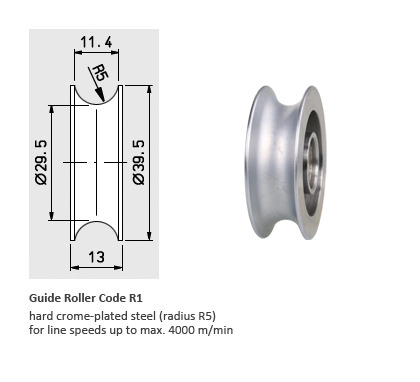

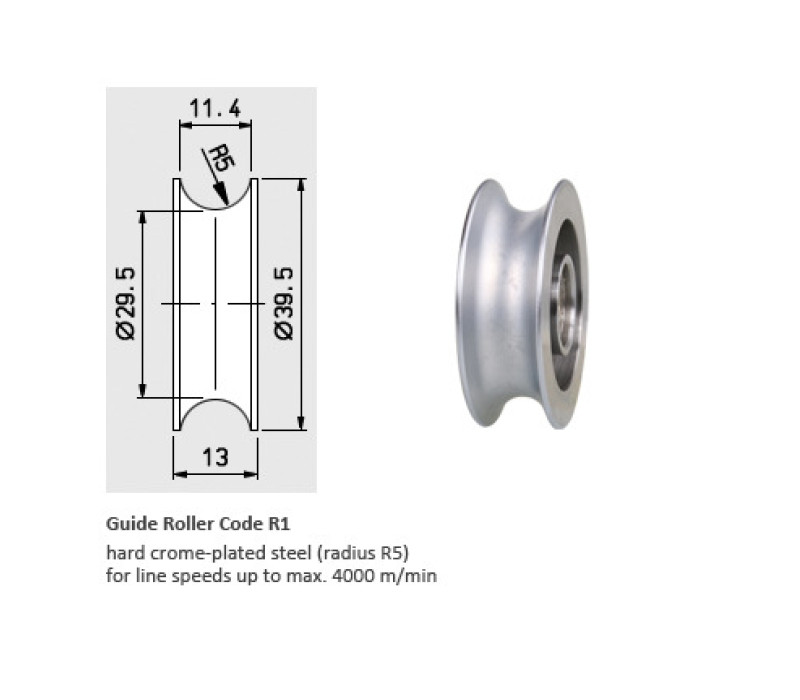

Code R1 - Line Doorvoersnelheid v max. … m/min 4000 / Hardverchroomd staal (radius R5), voor materiaaldiameters 3 – 9 mm

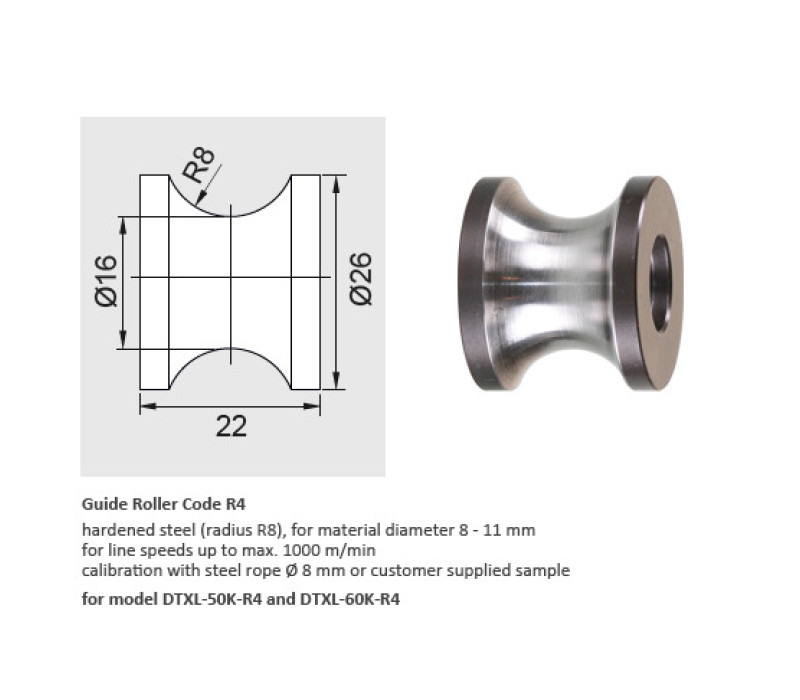

Code R4 - Doorvoersnelheid v max. … m/min 1000 / Gehard staal (radius R8), voor materiaaldiameters 8 – 11 mm

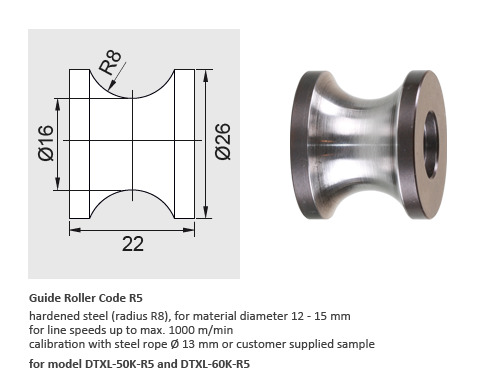

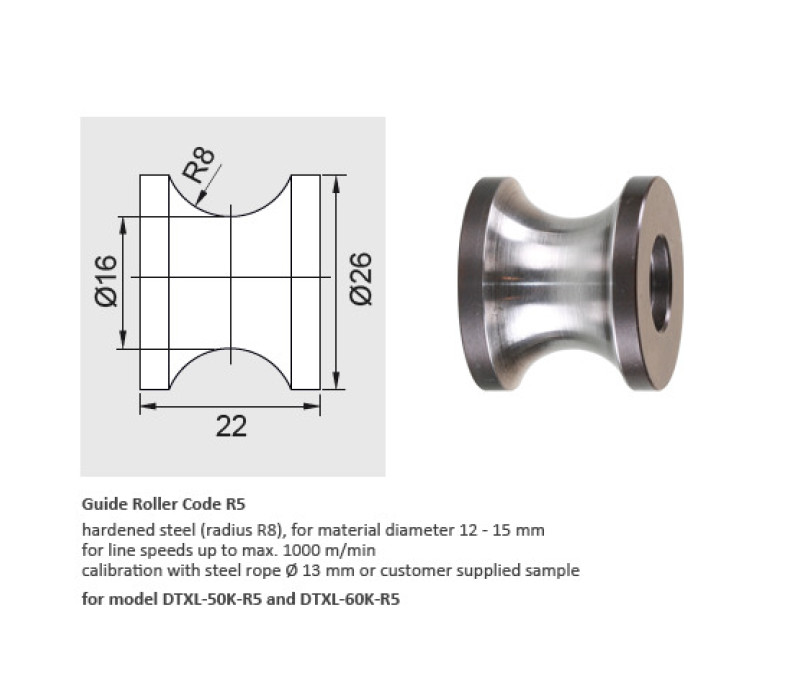

Code R5 - Doorvoersnelheid v max. … m/min 1000 / Gehard staal (radius R8), voor materiaaldiameters 12 – 15 mm

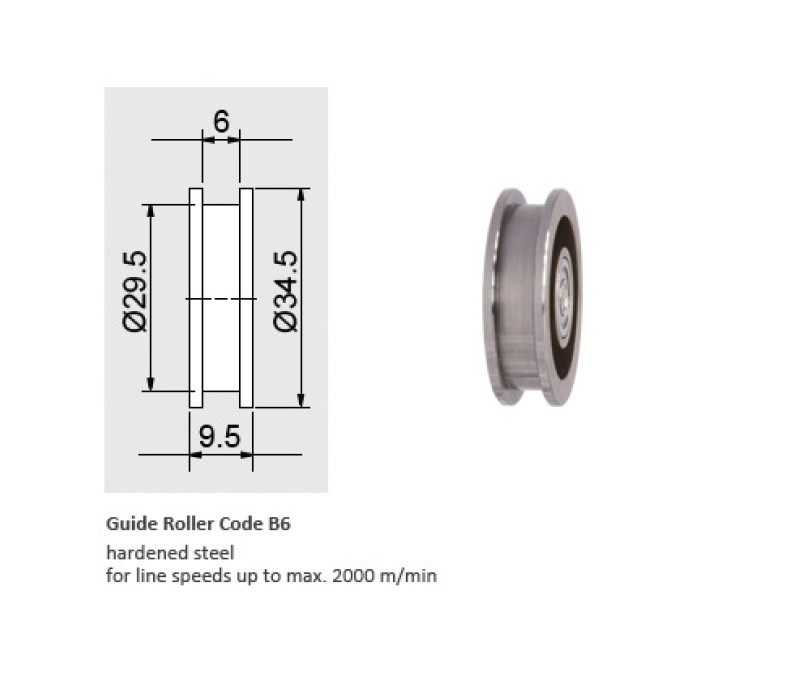

Code B6 - Doorvoersnelheid v max. … m/min 2000 / Gehard staal, breedte 6 mm

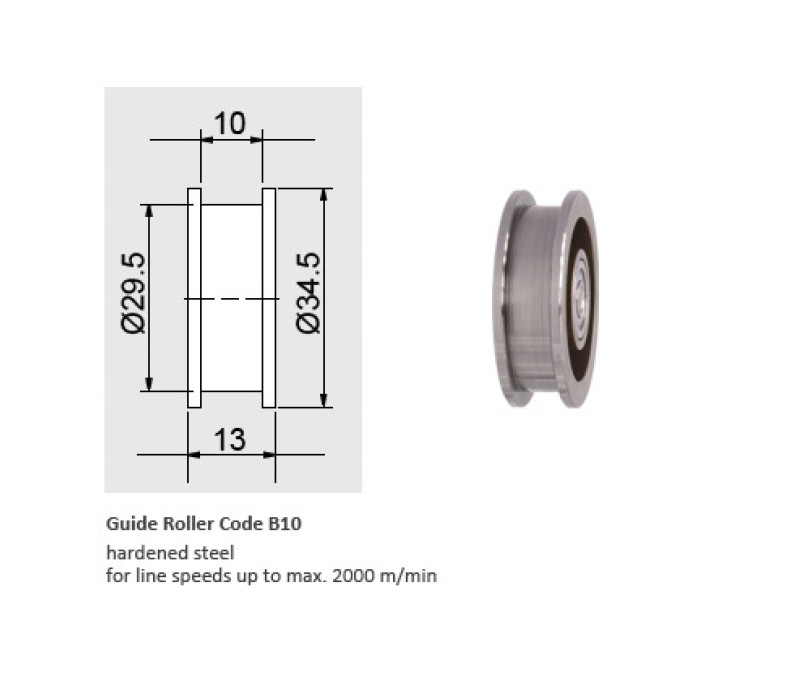

Code B10 - Doorvoersnelheid v max. … m/min 2000 / Gehard staal, breedte 10 mm

DTSL-DTXL Digitale spanningsmeter met grote geleiderollers

Name: DTSL-DTXL Digitale spanningsmeter met grote geleiderollers
SKU: 127453

De Checkline  DTSL / DTXL Digitale Spanningsmeter met grote geleiderollers om verbuiging van de gemeten materialen te minimaliseren. Geschikt voor kabels, touwen, draden, bufferbuizen, vezelstrengen etc. tot 15 mm Ø,
evenals vlakke materialen tot 10 mm breedte.

De DTSL / DTXL digitale spanningsmeter is handbediend en verkrijgbaar in 6 verschillende spanningsbereiken van 150 - 200 cN tot 6 - 60 daN.
Het heeft 3 verschillende weergavemodi:
– numeriek
– numeriek met staafdiagram
– numeriek met grafiek (Tijd-Spanning)

Het display draait in stappen van 90° voor een betere aflezing, het heeft een automatische "nulinstelling" in elke meetpositie met behulp van een speciale sensortechniek. En programmeerbare MIN- en MAX-alarmen: indicatie op het display als de meetwaarde buiten de limieten valt.
De meeteenheden zijn selecteerbaar in: cN, daN, g, kg, N, lb

De DTSL / DTXL digitale spanningsmeter heeft 4 materiaalgeheugenplaatsen voor door de klant gemaakte kalibraties

DTSL: Kenmerk:
- Basiseenheid voor eenvoudige bediening en algemeen gebruik

De DTXL Advanced-versie is een professionele versie met extra functies:
- Statistische evaluatie op pc
- 5 geheugenmodi met statistieken
- Modus S:  alleen statistieken
- Modus H:  opslag van het XY-diagram om te bekijken na het beëindigen van een reeks metingen (bijv. korte tijd spoolen)
- Modus C:  continu loggen over een door de gebruiker ingestelde tijd en verschillende reeksen van metingen (2 Hz)
- Mode F:  snelle, continue logging gedurende een door de gebruiker ingestelde tijd en verschillende meetreeksen (1000 Hz)
- Mode D:  opslag van enkele metingen en statistieken
- Groot intern geheugen: geheugen voor 60.000 metingen
- USB-interface, Wifi (optioneel)

en het wordt geleverd met software om meetwaarden weer te geven en op te slaan op een pc (Win 7 en hoger; 32 bit en 64 bit) met de volgende kenmerken :
– Realtime meting
– De meetwaarden worden ook weergegeven in een XY-diagram (tijd/datum -spanning)
– Voor data-analyse kan het gebufferde diagram worden ingezoomd en geschaald
– Opname van de gebufferde meetwaarden als CSV-bestand (op verzoek van de gebruiker)
– Downloaden van waarden naar Excel

Prijs opvragen >>

Standaardfuncties

Alles in het zicht van de operator:
– de geleiderollen
– het gemeten materiaal
– de meetwaarden
Filamentgeleider en rolverschuivingsmechanisme zorgen voor een gemakkelijke opname van het lopende materiaal
Rubberen handgreep zorgt voor een veilige grip in de hand van de operator
Robuuste aluminium behuizing
LiPo-accu (ca. 40 uur continu gebruik) met AC-adapter
CE-gecertificeerd, storingsbestendig tegen statische elektrificatie
Certificaat van overeenstemming met de bestelling 2.1 volgens EN 10204 is inbegrepen
Optioneel verkrijgbaar: Inspectiecertificaat 3.1 volgens EN 10204 met kalibratierapport

Speciale eigenschappen

Kogelgelagerde geleidingsrollen
Grote roldiameter voor minimale materiaaldoorbuiging
Speciale geleiders op de beugelconstructie maken een gemakkelijke materiaalopname mogelijk
Groot LCD-display met achtergrondverlichting
3 verschillende weergavemodi:
– numeriek
– numeriek met staafdiagram
– numeriek met grafiek (Tijdspanning)
Het display draait in stappen van 90° voor een betere aflezing
Nieuw, uniek, krachtbesparend materiaalopvangsysteem
Automatische „zero-setting“ in elke meetpositie met behulp van een speciale sensortechniek
4 materiaalgeheugenlocaties voor door de klant gemaakte kalibraties
Kalibratieaanpassing voor fijnafstemming van de kalibratie als materiaal afwijkt van het gebruikte kalibratiemateriaal
Programmeerbare MIN- en MAX-alarmen: indicatie op het display als de meetwaarde buiten de limieten valt
High speed data sampling (intern 8 kHz) en registratie van MIN-, MAX-, laatste meting, PEAKS, gemiddelde en standaarddeviatie
Selecteerbare meeteenheden: cN, daN, g, kg, N, lb
Menu-instelling in de Engelse of Duitse taal
Flexibele menu-instelling om aan de vraag van operators te voldoen
Sommige functies kunnen met een wachtwoord worden beveiligd

Opmerking: Spanningsmeter DTXL biedt extra functies, zoals interface, statistische evaluatie op pc en een groot intern geheugen.

Extra functies voor DTXL in vergelijking met basisinstrument DTSL

Geheugen voor 60.000 metingen
USB-interface
Spanningsmeter DTXL met 5 verschillende geheugenmodi:
Mode S: alleen statistieken
Mode H: opslag van het XY-diagram om te bekijken na het beëindigen van een reeks metingen (bijv. korte tijd spoolen)
Mode C: continu loggen over een door de gebruiker ingestelde tijd en verschillende reeksen van meting (2 Hz)

Mode F: snel, continu loggen over een door de gebruiker ingestelde tijd en verschillende meetreeksen (1000 Hz)
Mode D: opslag van enkelvoudige metingen en statistieken

10 materiaalgeheugenlocaties voor door de klant gemaakte kalibraties
Software Tension Inspect 3 voor het weergeven van real-time metingen op een pc en om ze op te slaan in een bestand
Wi-Fi-module voor draadloze communicatie met een pc (optioneel)

DTSL-DTXL Gegevensblad

Y no header

Model DTSL	Model DTXL	Meetbereik	Resolutie	Breedte meetkop ^*	SCHMIDT Calibration Material
DTSL-2500	DTXL-2500	150 – 2500 cN	1 cN	185 mm	met geschikt materiaal afhankelijk van de roller of monster van de klant
DTSL-5000	DTXL-5000	250 – 5000 cN	1 cN	185 mm	met geschikt materiaal afhankelijk van de roller of monster van de klant
DTSL-10K	DTXL-10K	1 – 10 daN	0.01 daN	235 mm	met geschikt materiaal afhankelijk van de roller of monster van de klant
DTSL-20K	DTXL-20K	2 – 20 daN	0.01 daN	235 mm	met geschikt materiaal afhankelijk van de roller of monster van de klant
DTSL-50K-R4	DTXL-50K-R4	5 – 50 daN	0.01 daN	226 mm	met geschikt materiaal of monster van de klant
DTSL-50K-R5	DTXL-50K-R5	5 – 50 daN	0.01 daN	226 mm	met geschikt materiaal of monster van de klant
DTSL-60K-R4	DTXL-60K-R4	6 – 60 daN	0.01 daN	276 mm	met geschikt materiaal of monster van de klant
DTSL-60K-R5	DTXL-60K-R5	6 – 60 daN	0.01 daN	276 mm	met geschikt materiaal of monster van de klant
^* Buitenafstand tussen buitenste geleiderollen

Y1 no header

Bestelcode	Lijnsnelheid v_max_.… m/min	Roller Materiaal
Standard	4000	Gehard staal (max. Ø 4mm)
Code R1	4000	Hardverchroomd staal (radius R5), voor materiaaldiameter 3 – 9 mm
Code R4	1000	Gehard staal (radius R8), voor materiaaldiameter 8 – 11 mm
Code R5	1000	Gehard staal (radius R8), voor materiaaldiameter 12 – 15 mm
Code B6	2000	Gehard staal, breedte 6 mm
Code B10	2000	Gehard staal, breedte 10 mm

Hoe te bestellen

Om de draadspanningsmeter DTSL or DTXL:
Gelieve het volledige artikelnummer te vermelden:

Model met spanningsbereik		Code voor geleiderollen (indien niet standaard)		Code attachment)		Compleet artikelnr.
DTSL-5000	+	B6	+	MH	=	DTSL-5000-B6-MH

Attachment

Code MH - Online Montage
	Om de meter voor online gebruik te monteren, kan de behuizing worden uitgerust met montage- schroefdraad. Er zijn twee bouten met M5 binnendraad aan de achterzijde. Deze functie kan niet achteraf worden geïnstalleerd.
Code WL - Wi-Fi Signaal
	De DTXL kan worden uitgerust met een Wi-Fi-module voor WLAN-gegevensoverdracht. Deze functie kan niet achteraf worden geïnstalleerd. De Wi-Fi-module is niet in alle landen toegestaan. Neem contact met ons op voor meer informatie!

Standaard accessoires

K50202 - USB AC Adapter
	USB AC-adapter met 4 adapters (EU/USA/UK/AUS-NZ) voor 100 – 240 V AC en USB-kabel voor het laden van de accu Artikelnummer: K50202

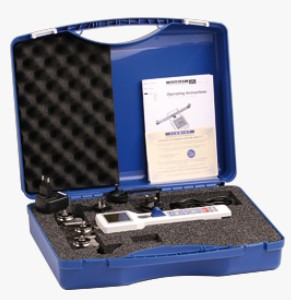

Spanningsmeter DTSL of DTXL in kunstof koffer
Accu en USB AC-adapter met 4 adapters (EU/USA/UK/AUS-NZ)
Certificaat van overeenstemming met de bestelling 2.1 volgens EN 10204 gratis
Gebruiksaanwijzing in het Duits of Engels (zoals gevraagd)
(De DTXL- versie wordt geleverd met extra Software & USB-kabel)

Producten

Item	Product
138238	DTSL-2500 Tension Meter Digital 150-2500 cN
136670	DTSL-5000 Tension Meter Digital 250-5000 cN
137462	DTSL-10K Tension Meter Digital 1-10 daN
138094	DTSL-20K Digital Tension Meter 2-20 daN
137698	DTSL-50K-R4 Tension Meter Digital 5-50 daN
137932	DTSL-60K-R4 Tension Meter Digital 6-60 daN
137933	DTSL-60K-R5 Tension Meter Digital 6-60 daN
136671	DTXL-5000 Tension Meter Digital 250-5000 cN
137935	DTXL-10K Tension Meter Digital 1-10 daN

Accessories

Item	Product
137503	Code R1 - U-Grooved Hardened Steel Rollers (instead of standard rollers - new meter)
139743	Code R4 - U-Grooved Hardened Steel Rollers (instead of standard rollers - new meter)
139744	Code R5 - U-Grooved Hardened Steel Rollers (instead of standard rollers - new meter)
139274	Code B6 - Hardened Steel Rollers width 6 mm (instead of standard rollers - new meter)
139745	Code B10 - Hardened Steel Rollers width 10 mm (instead of standard rollers - new meter)
136673	Code MH - Mounting holes
136618	Code WL - Wi-Fi data transfer
