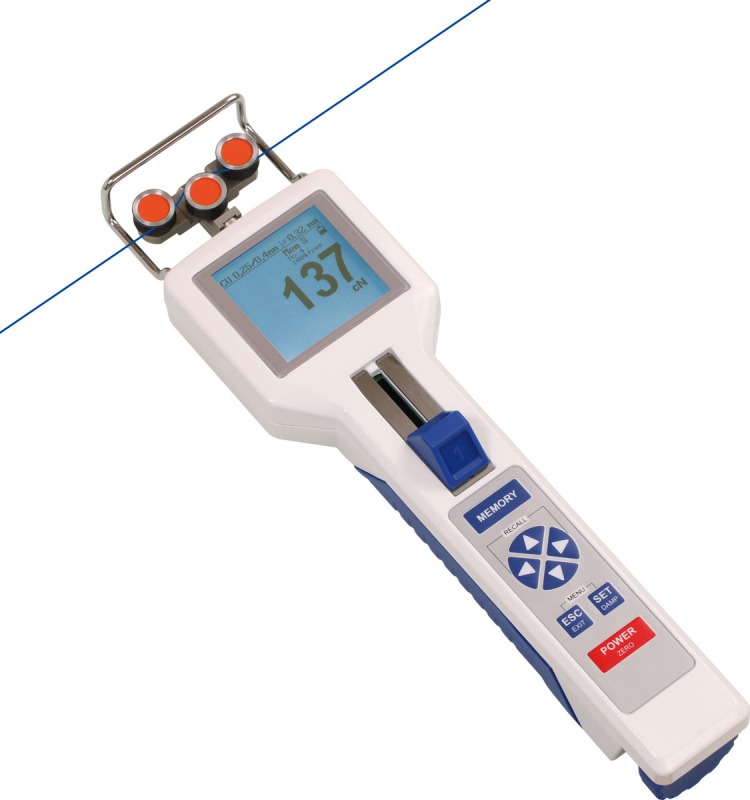

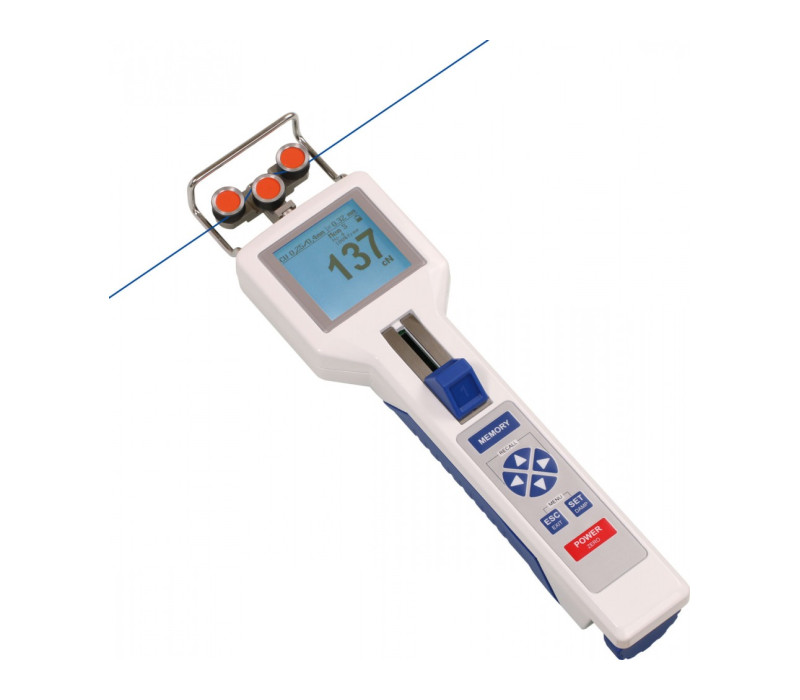

    DTX Digitale spanningsmeter met datalogging

    Gemaakt in Duitsland Digitale draagbare spanningsmeter met TFT-kleurendisplay, datalogging en USB-interface

    De digitale spanningsmeter DTX meet de spanning van bewegende garens, vezels, draden en vergelijkbare materialen in de textiel- en draadverwerkende industrie. De DTX is verkrijgbaar in 12 meetbereiken en combineert een meetmechanisme met drie rollen met uitgebreide registratie- en analysefuncties voor het bewaken van de spanning tijdens productie en kwaliteitscontrole.

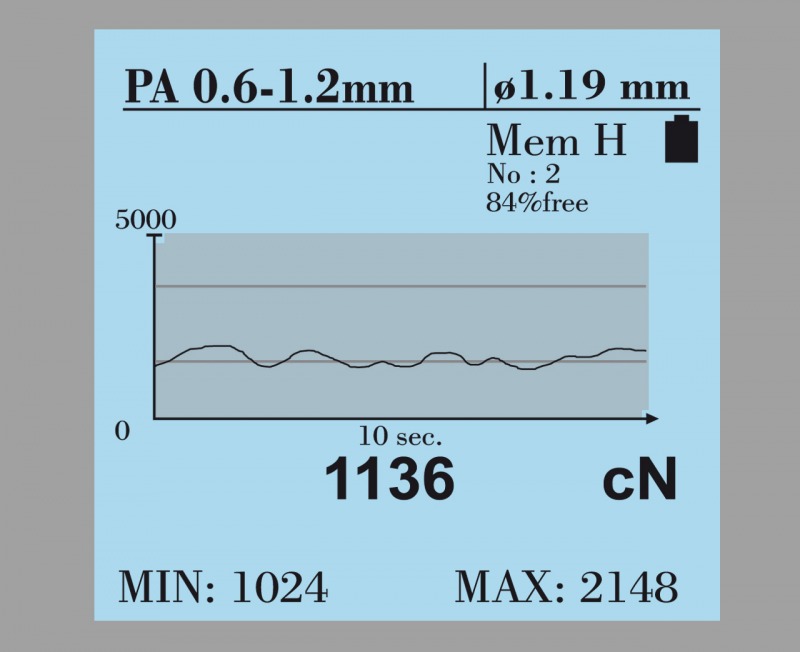

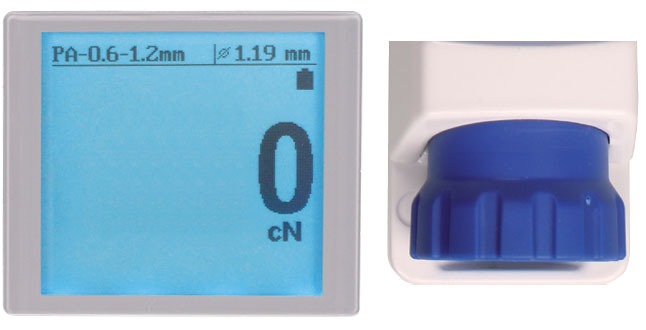

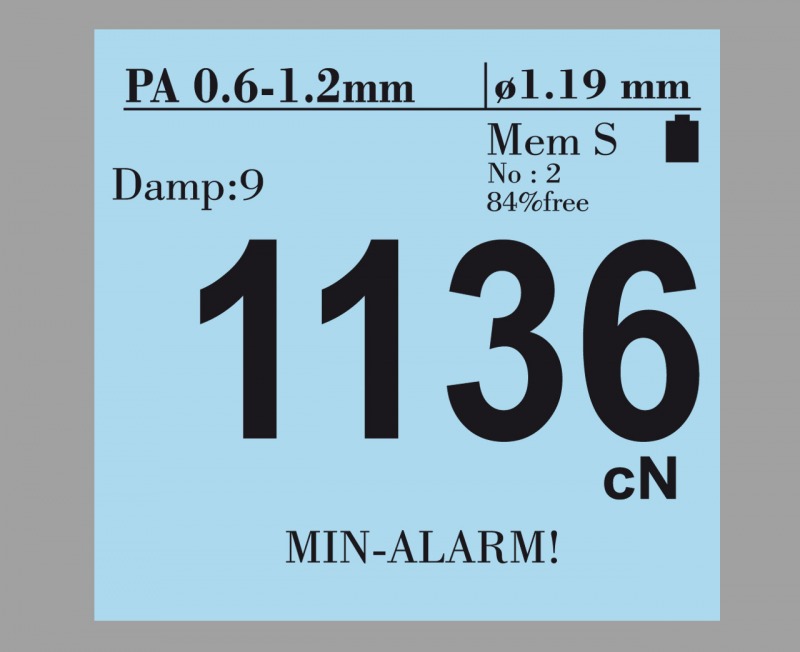

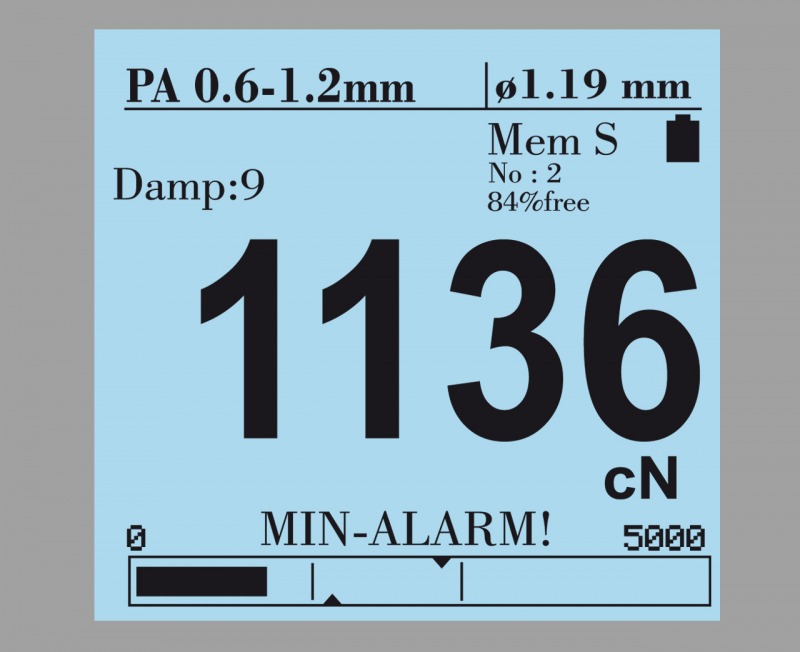

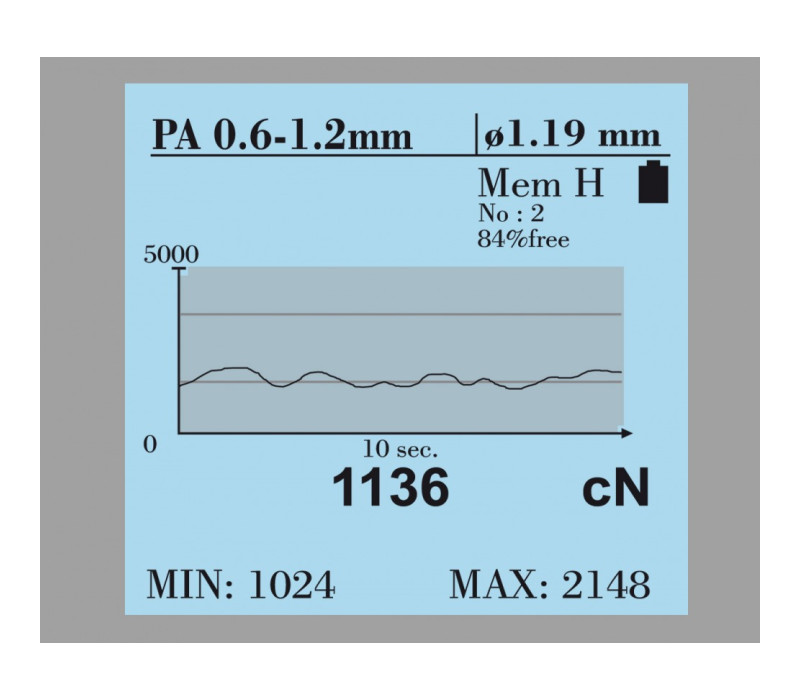

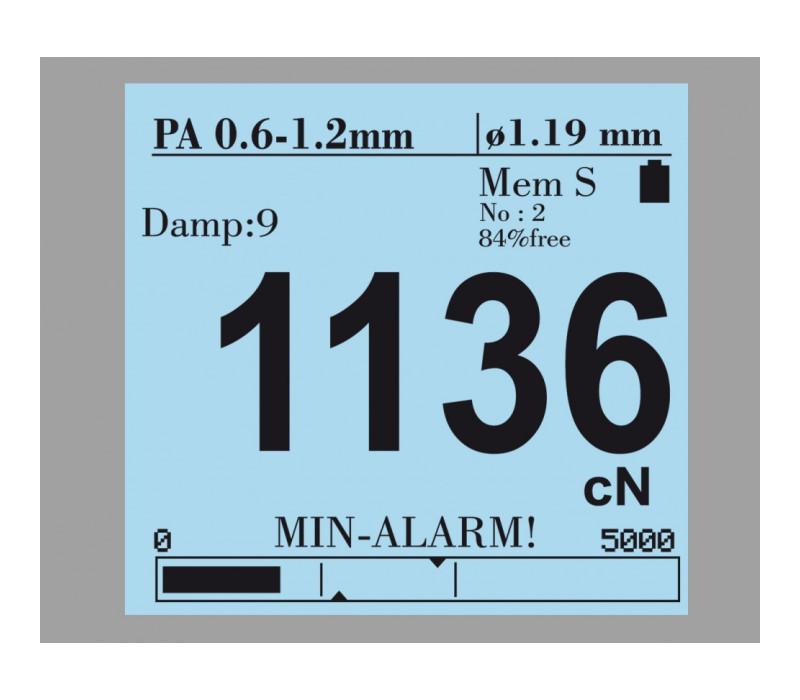

    Het TFT-kleurendisplay biedt drie weergavemodi: een numerieke meetwaarde, een numerieke meetwaarde met staafdiagram voor het volgen van trends en een X-Y-diagram dat het spanningsverloop in de tijd weergeeft. Het display kan automatisch meedraaien met de stand van het instrument. Ook kunt u de minimale en maximale meetwaarden bekijken binnen een instelbaar tijdvenster van 2 tot 60 seconden.

    De vijf geheugenmodi ondersteunen statistische registratie, het vastzetten van spanningsgrafieken, continue registratie met 2 meetwaarden per seconde, snelle registratie met 1.000 meetwaarden per seconde en het afzonderlijk opslaan van meetwaarden op verzoek. In de modi S, C en F kan de registratie automatisch starten zodra een door de gebruiker ingestelde spanningswaarde wordt bereikt. Het interne geheugen biedt ruimte voor maximaal 60.000 meetwaarden, verdeeld over maximaal 255 meetreeksen.

    Voor materialen die afwijken van de fabriekskalibratiestandaarden beschikt de DTX over negen geheugenplaatsen voor gebruikerskalibraties en een fijnafstelling van de kalibratie. Bepaalde modellen zijn uitgerust met een materiaaldiktecompensator. Via de USB-interface en de meegeleverde software Tension Inspect 3 kunt u meetgegevens naar een pc overbrengen voor analyse en export.

    Prijs opvragen >>

    • TFT-kleurendisplay met numerieke weergave, staafdiagram en spanning-tijddiagram
    • Vijf registratiemodi met statistische evaluatie
    • Intern geheugen voor maximaal 60.000 meetwaarden, verdeeld over 255 meetreeksen
    • Instelbare triggerwaarde voor het starten van de registratie in geheugenmodi S, C en F
    • Weergave van minimale en maximale meetwaarden binnen een instelbaar tijdvenster van 2–60 s
    • Automatische of handmatig instelbare schermrotatie in stappen van 90°
    • Twee fabriekskalibratie-instellingen en negen geheugenplaatsen voor gebruikerskalibraties

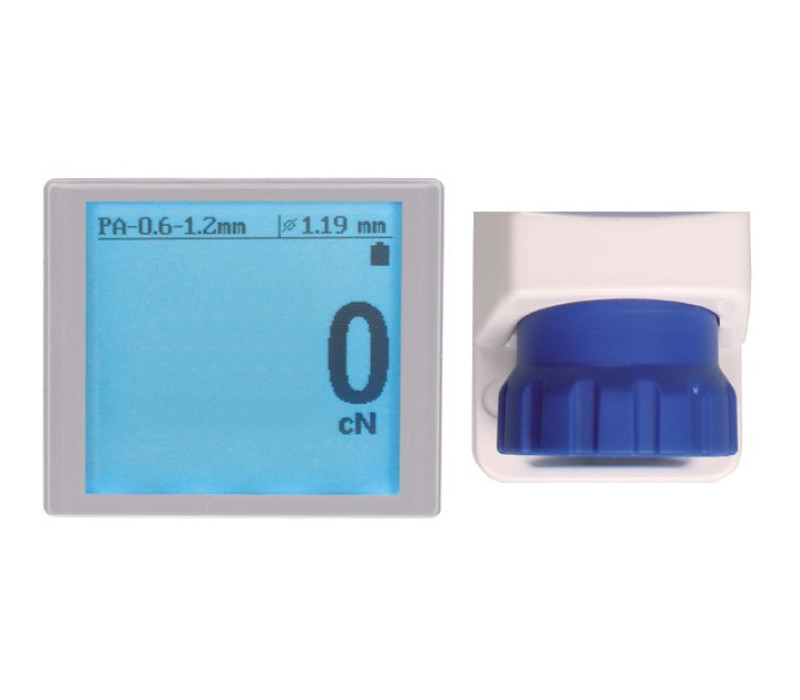

    • Instelbare materiaaldiktecompensatie bij geselecteerde modellen

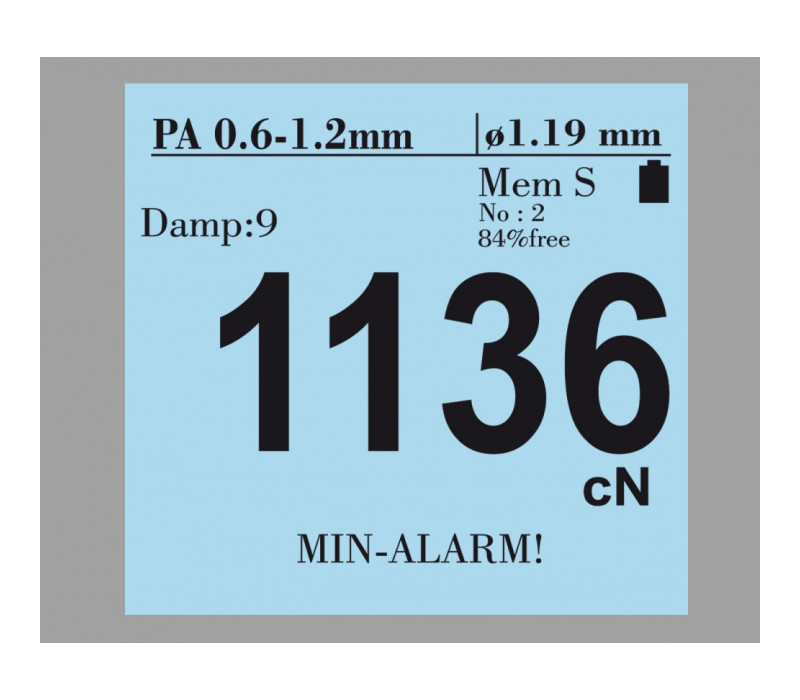

    • Door de gebruiker instelbare alarmgrenzen voor minimale en maximale spanning
    • USB-interface voor gegevensoverdracht naar en analyse op een pc

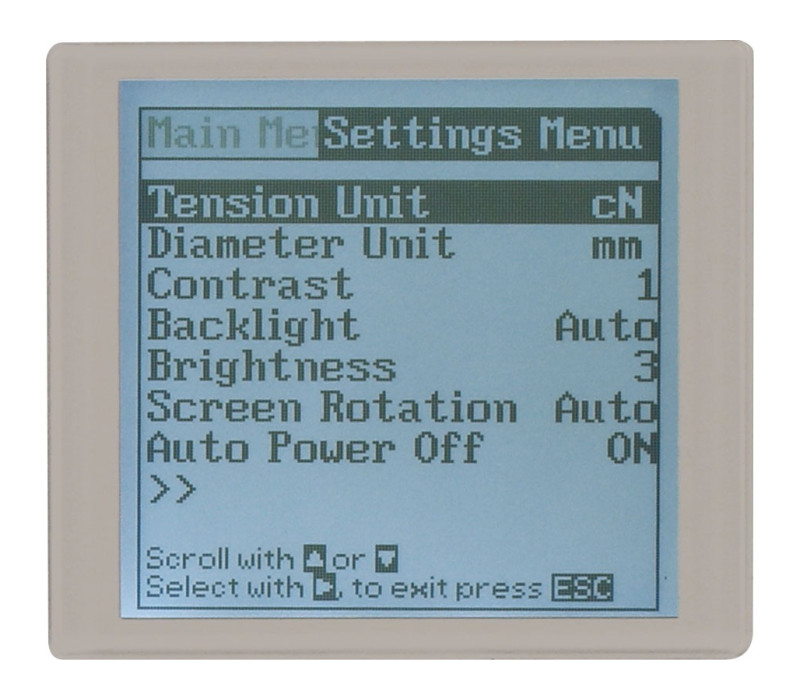

    • Instellingen kunnen met een wachtwoord worden beveiligd
    • 12 maanden garantie
    Leveromvang
    • Digitale spanningsmeter DTX met ingebouwde oplaadbare LiPo-accu
    • USB-netadapter met vier stekkeradapters (EU/US/UK/AUS-NZ)
    • USB-kabel
    • Software Tension Inspect 3 op USB-stick voor Windows 7 of hoger
    • Certificaat van overeenstemming met de bestelling, type 2.1 volgens EN 10204
    • Gebruiksaanwijzing
    • Transportkoffer
    Meetbereiken12 modelafhankelijke meetbereiken, van 1–200,0 cN tot 0,6–60,00 daN
    Zie Meetbereiken voor de afzonderlijke modellen
    NauwkeurigheidPolyamide (PA), 5–100% van de volledige schaal: ±0,5% van de volledige schaal ±1 digit
    Overig deel van het spanningsbereik en andere kalibratiematerialen: ±3% van de volledige schaal ±1 digit
    Fabrieks- en gebruikerskalibraties2 fabriekskalibratie-instellingen en 9 geheugenplaatsen voor gebruikerskalibraties
    MeeteenhedenSpanning: cN, daN, g, kg, N, lb
    Materiaaldikte: mm, inch
    De beschikbare spanningseenheden zijn afhankelijk van het meetbereik van het model

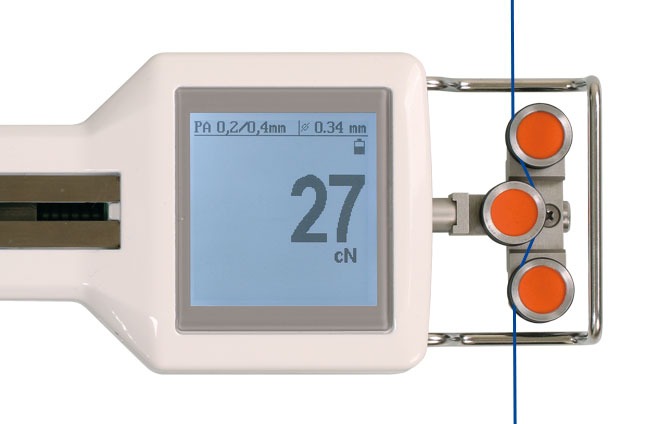

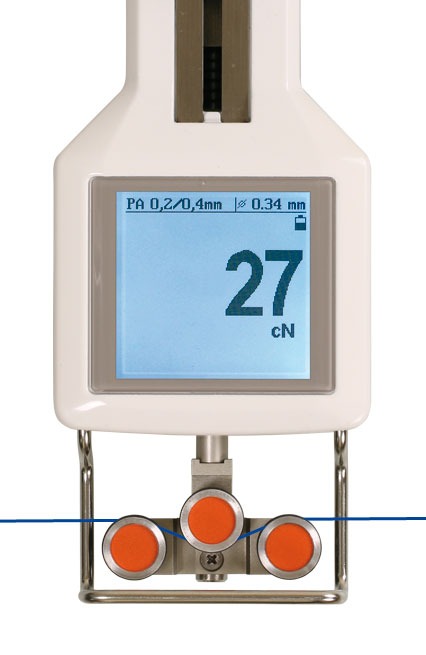

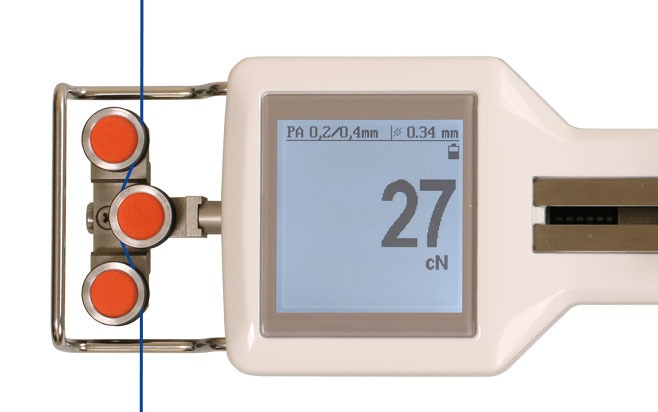

    MeetprincipeRekstrookjesbrug met meetsysteem met drie rollen
    MeetfrequentieMax. 1 kHz (1.000 metingen/s); interne bemonsteringsfrequentie 8 kHz
    SignaalverwerkingDigitaal, 16-bits A/D-omzetter
    DisplayTFT-kleurendisplay met drie weergavemodi: numeriek, numeriek met staafdiagram en X-Y-diagram (spanning in de tijd)
    Verversingsfrequentie display2 updates per seconde

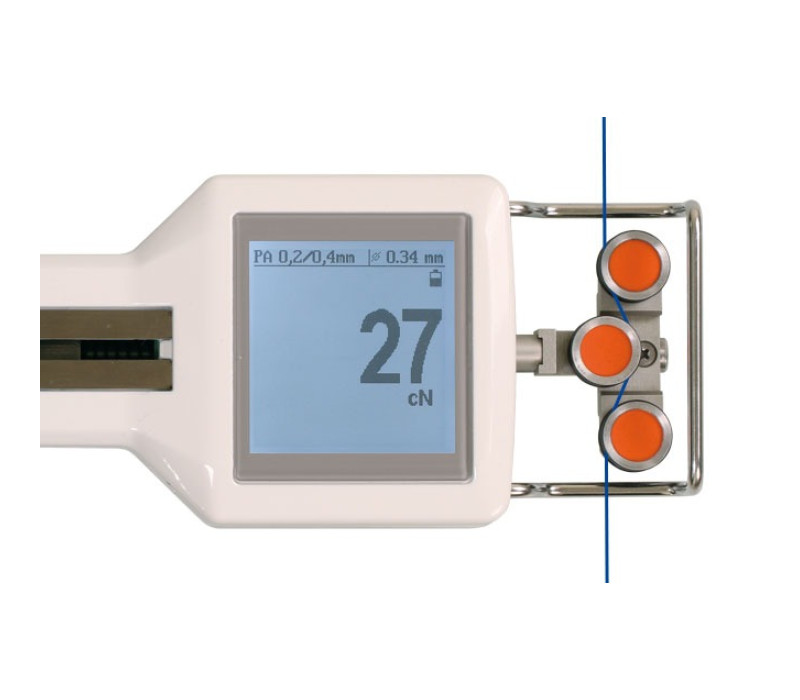

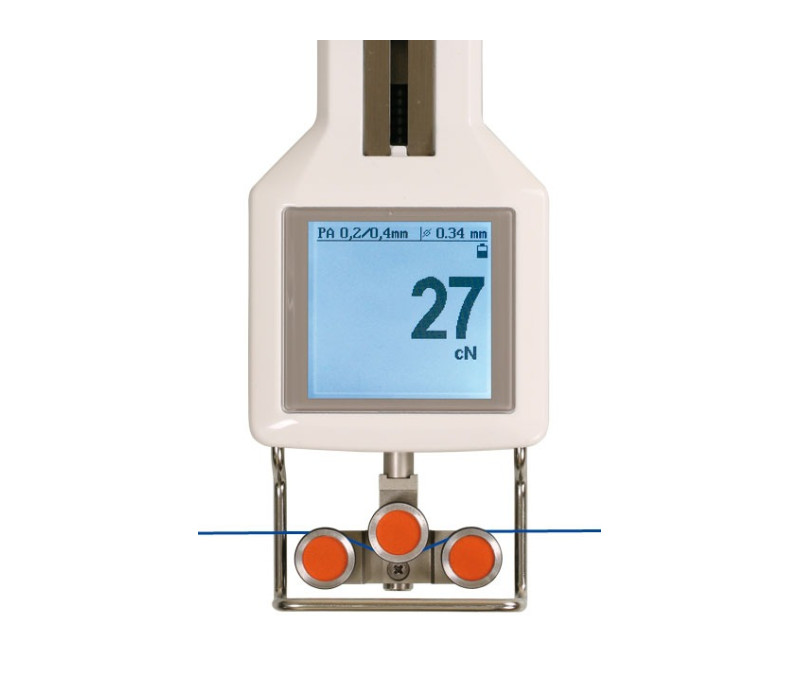

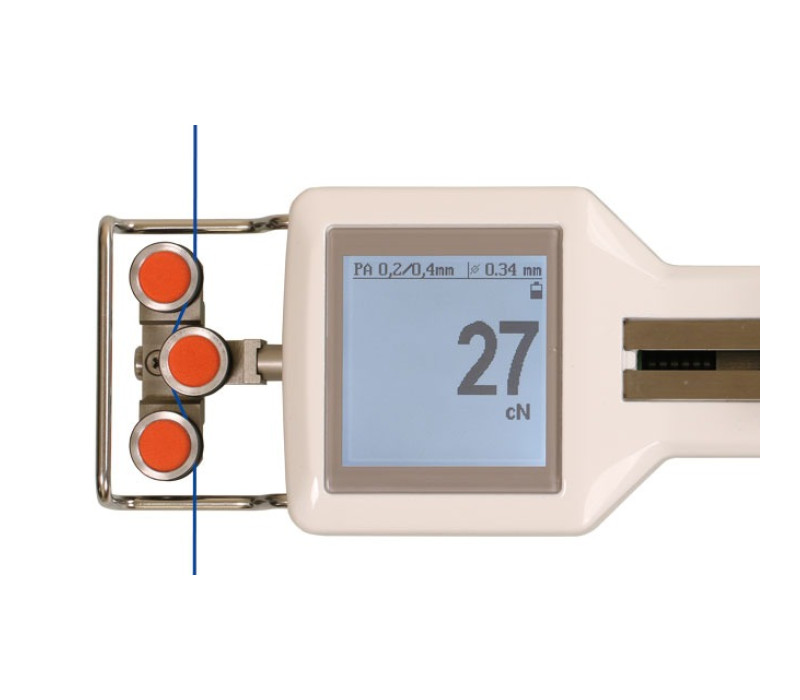

    Schermrotatie0°, 90°, 180° of 270°; automatische oriëntatie beschikbaar
    MIN/MAX-tijdvensterInstelbaar van 2 tot 60 seconden
    GeheugencapaciteitMaximaal 60.000 meetwaarden, verdeeld over maximaal 255 meetreeksen
    Geheugenmodi5 modi: S (standaard), H (vasthouden), C (continu), F (snel) en D (op verzoek)
    Instelbare registratietrigger in de modi S, C en F
    Statistische gegevensMinimum, maximum, gemiddelde en laatste meetwaarde; statistische gegevens per opgeslagen meetreeks omvatten ook de standaardafwijking en het aantal meetwaarden
    GegevensuitvoerUSB-interface voor gegevensoverdracht naar een pc (software Tension Inspect 3 meegeleverd)
    Elektronische dempingInstelbare elektronische demping (middeling), 9 niveaus
    Fijnafstelling kalibratie±10% in stappen van 1%
    MateriaaldiktecompensatieMax. 2,5 mm; aanwezig op DTX-500 tot en met DTX-30K. Niet aanwezig op DTX-200, DTX-50K of DTX-60K-ASYB
    Uitslag meetrolMax. 0,2 mm
    MeetbereikoverschrijdingCa. 10% boven de volledige schaal, zonder nauwkeurigheidsgarantie
    Overbelastingsbeveiliging100% van de volledige schaal
    WachtwoordbeveiligingInstellingen kunnen met een wachtwoord worden beveiligd
    Automatische uitschakelingNa ca. 3 minuten inactiviteit, indien ingeschakeld
    VoedingOplaadbare LiPo-accu; tot 30 uur continu gebruik
    Oplaadtijd ca. 3,5 uur
    USB-netadapter: 100–240 V AC
    Bedrijfstemperatuur10–45 °C
    Relatieve luchtvochtigheidMax. 85% RH
    TemperatuurcoëfficiëntGevoeligheid: minder dan ±0,01% van de volledige schaal/°C bij 25 °C
    Nulpunt: beter dan ±0,03% van de volledige schaal/°C bij 25 °C
    Materiaal behuizingGegoten aluminium
    Afmetingen behuizing265 × 78,5 × 46 mm (L × B × H); afmetingen van de meetkop variëren per model
    GewichtDTX-200 tot en met DTX-50K: ca. 875 g netto (1.550 g bruto)
    DTX-60K-ASYB: ca. 1.040 g netto (2.700 g bruto)
    Meegeleverd certificaatCertificaat van overeenstemming met de bestelling, type 2.1 volgens EN 10204
    Garantie12 maanden

    DTX Gegevensblad

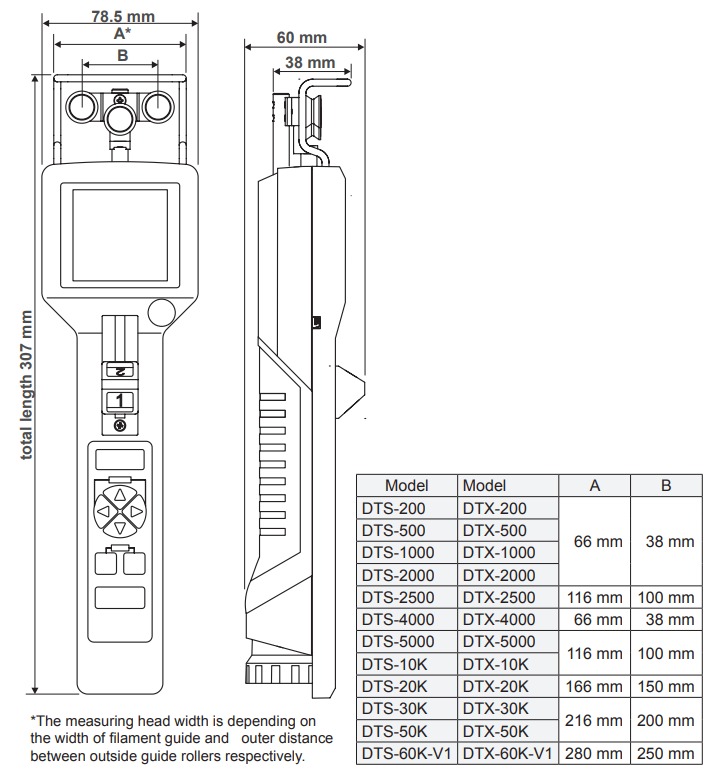

    Afmetingen-DTX

    Spanningsbereik

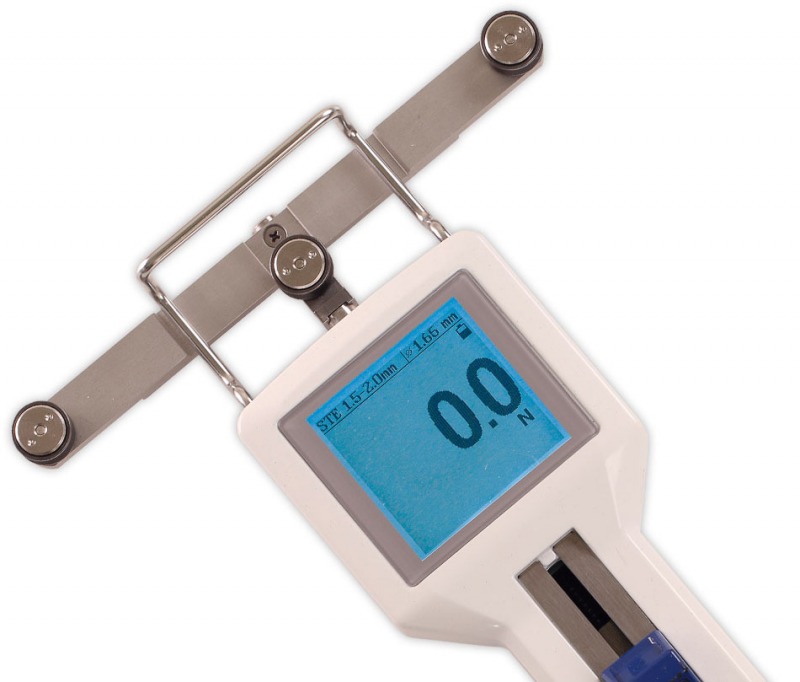

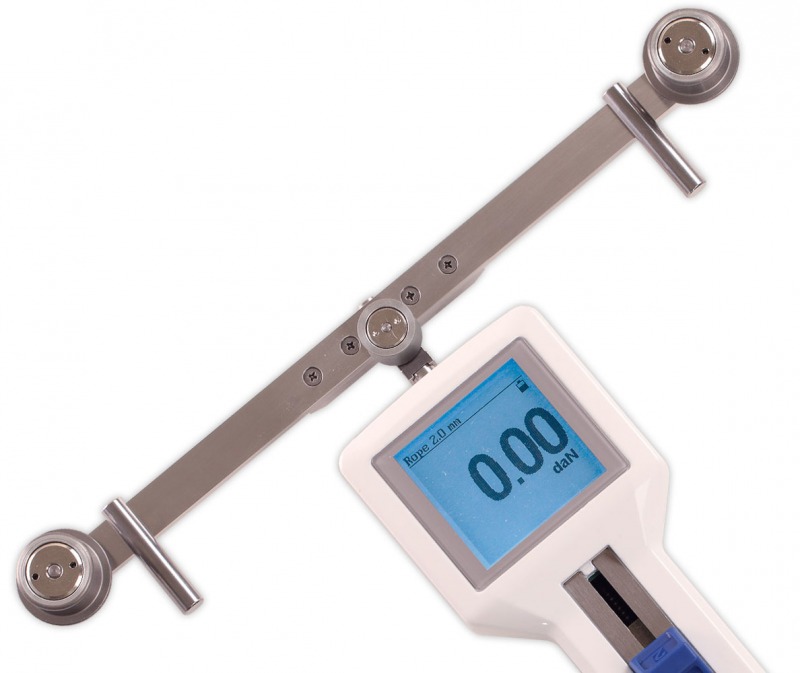

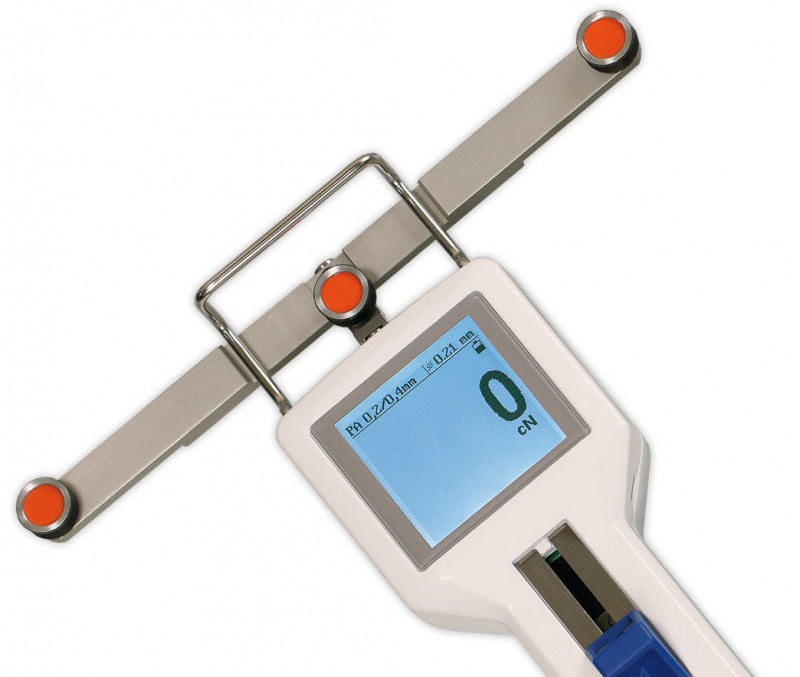

    Model Meetbereik Meetkopbreedte* Textieltoepassingen Toepassingen met koperdraad
    DTX-200 1–200,0 cN 66 mm Max. 200 tex Max. 0,15 mm Ø
    DTX-500 1–500,0 cN 66 mm Max. 500 tex 0,05–0,25 mm Ø
    DTX-1000 10–1000 cN 66 mm Max. 1000 tex 0,10–0,40 mm Ø
    DTX-2000 20–2000 cN 66 mm Max. 2000 tex 0,30–0,60 mm Ø
    DTX-2500 25–2500 cN 116 mm Max. 2500 tex 0,30–0,70 mm Ø
    DTX-4000 40–4000 cN 66 mm Max. 4000 tex 0,35–0,90 mm Ø
    DTX-5000 50–5000 cN 116 mm Max. 5000 tex 0,40–1,00 mm Ø

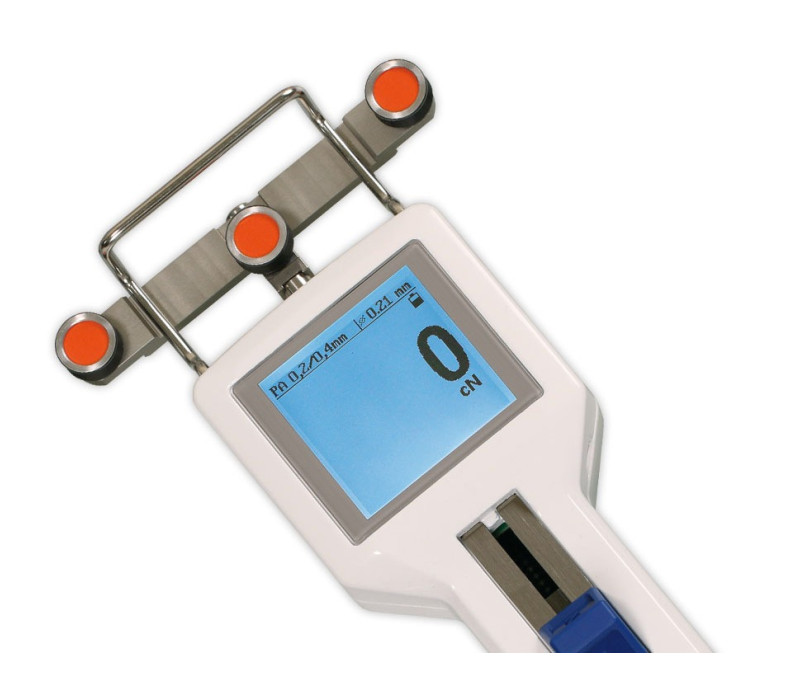

    DTX-10K 0,1–10,00 daN 116 mm Max. 10000 tex 0,70–1,40 mm Ø

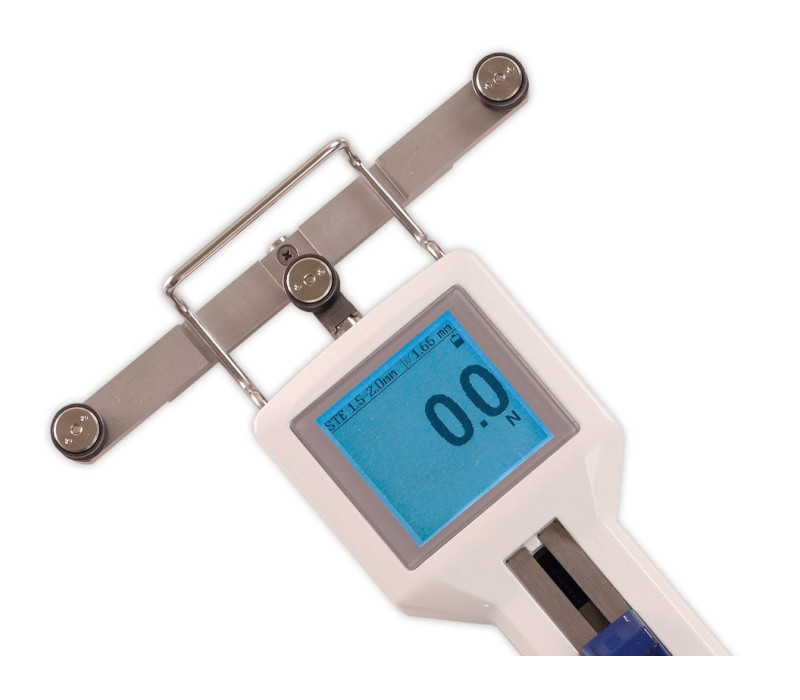

    DTX-20K 0,2–20,00 daN 166 mm Max. 20000 tex 1,00–2,00 mm Ø

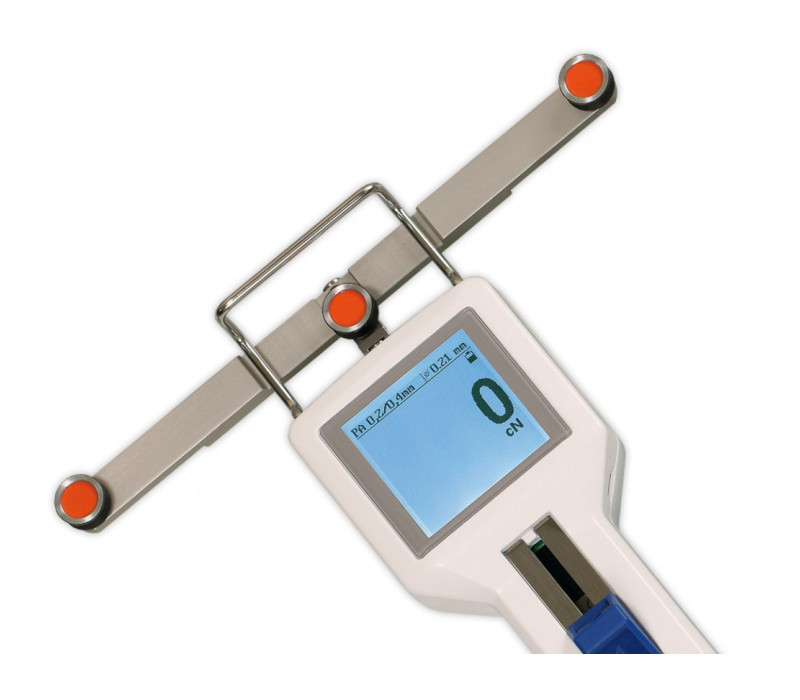

    DTX-30K 0,3–30,00 daN 216 mm Max. 30000 tex 1,20–2,50 mm Ø
    DTX-50K 0,5–50,00 daN 216 mm Max. 50000 tex 1,40–3,00 mm Ø

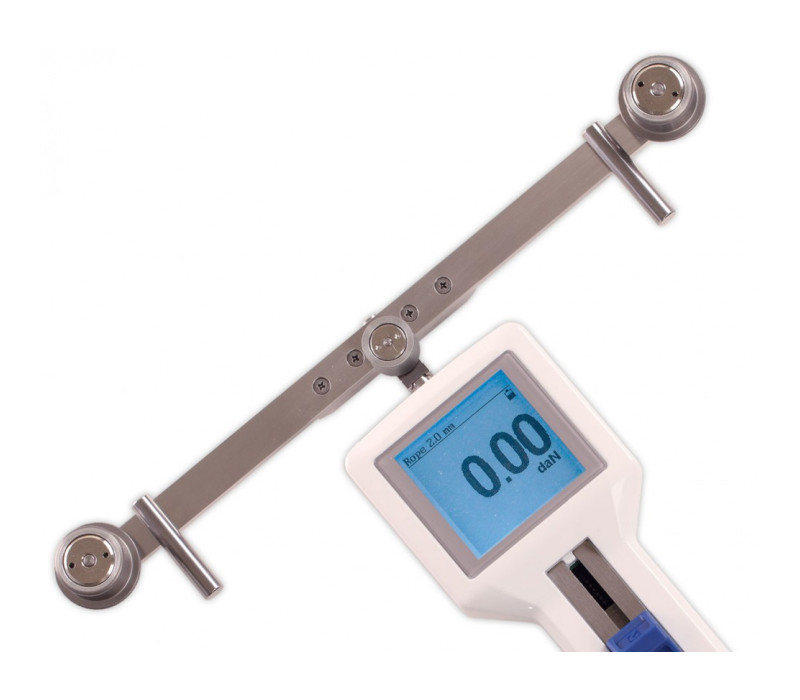

    DTX-60K-ASYB 0,6–60,00 daN 270 mm Max. 60000 tex 1,80–3,50 mm Ø
    * Breedte van de draadgeleider of afstand tussen de buitenste geleiderollen, afhankelijk van het model. De toepassingswaarden zijn richtlijnen van de fabrikant; de geschiktheid is ook afhankelijk van het te meten materiaal.
    Materiaaldiktecompensatie is aanwezig op DTX-500 tot en met DTX-30K (niet op DTX-200, DTX-50K of DTX-60K-ASYB).
    Aangepaste meetbereiken, meetkopbreedtes en rolafstanden zijn op aanvraag verkrijgbaar.
    Registratiemodi en rollen

    Gegevensregistratiemodi

    De DTX beschikt over vijf registratiemodi voor uiteenlopende meet- en analysebehoeften.

    Modus Functie

    S – Standaard

    Registreert statistische waarden gedurende een door de gebruiker ingestelde meetperiode, zonder de afzonderlijke meetwaarden op te slaan.

    H – Vasthouden

    Zet de grafische weergave vast en slaat maximaal de laatste 128 meetwaarden met statistische gegevens op voor latere beoordeling.

    C – Continu

    Registreert 2 meetwaarden per seconde gedurende een instelbare periode van 1 seconde tot 1 uur, met statistische evaluatie.

    F – Snel

    Registreert 1.000 meetwaarden per seconde gedurende een instelbare periode van 1 tot 60 seconden, met statistische evaluatie.

    D – Op verzoek

    Slaat afzonderlijke meetwaarden op wanneer de gebruiker dit activeert, samen met statistische gegevens.

    De modi S, C en F ondersteunen een door de gebruiker instelbare spanningstrigger voor het starten van de registratie. Bij het overschakelen naar een andere registratiemodus worden de gegevens uit de vorige modus gewist.

    Opties voor geleiderollen

    De keuze van de rollen hangt af van het te meten materiaal en de doorloopsnelheid. De standaarduitvoering van de DTX heeft V-gegroefde rollen van hardgecoat aluminium. De DTX-60K-ASYB wordt geleverd met asymmetrisch gegroefde rollen van gehard staal.

    Rolcode Maximale doorloopsnelheid Rolmateriaal / uitvoering

    Standaard

    2000 m/min

    Hardgecoat aluminium, V-groef

    Code K

    3500 m/min

    Hardgecoat aluminium, V-groef

    Code H

    5000 m/min

    Plasmagecoat aluminium, V-groef

    Code T

    1000 m/min

    Zwarte POM-kunststof, V-groef

    Code W

    1000 m/min

    Vernikkeld staal, V-groef

    Code ST

    1000 m/min

    Gehard staal, V-groef

    Code B

    1000 m/min

    Gehard staal voor bandenkoord, V-groef

    Code CE2

    1000 m/min

    Keramisch gecoat aluminium, V-groef

    Code ASY

    1000 m/min

    Hardgecoat aluminium, asymmetrische groef

    Code ASYB

    1000 m/min

    Gehard staal voor bandenkoord, asymmetrische groef

    Code U

    2000 m/min

    Hardgecoat aluminium, U-groef

    Codes ASY, ASYB en U zijn niet beschikbaar voor DTX-200. Alternatieve rollen moeten bij de bestelling van het instrument worden opgegeven.

    Opties

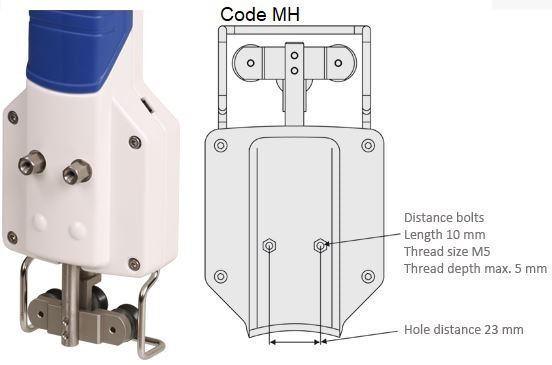

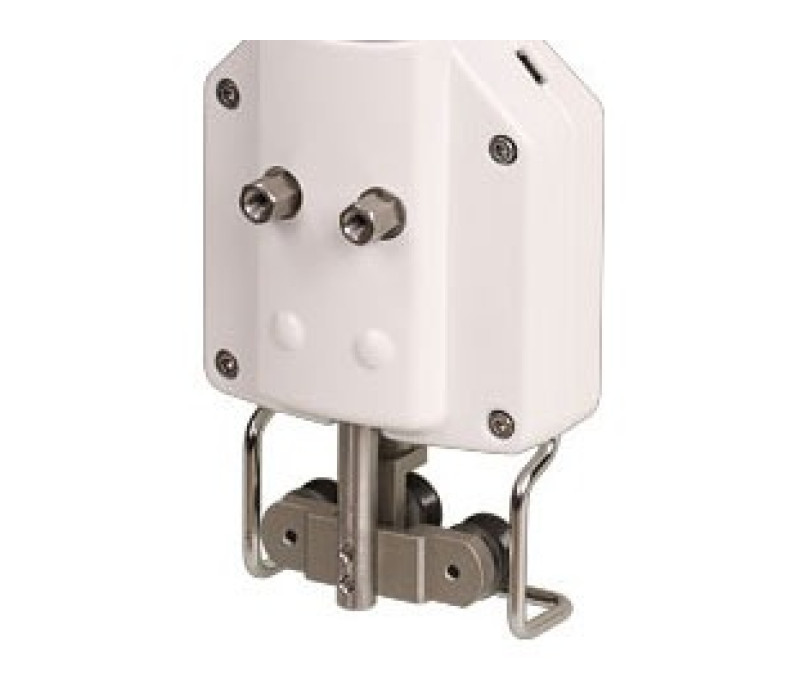

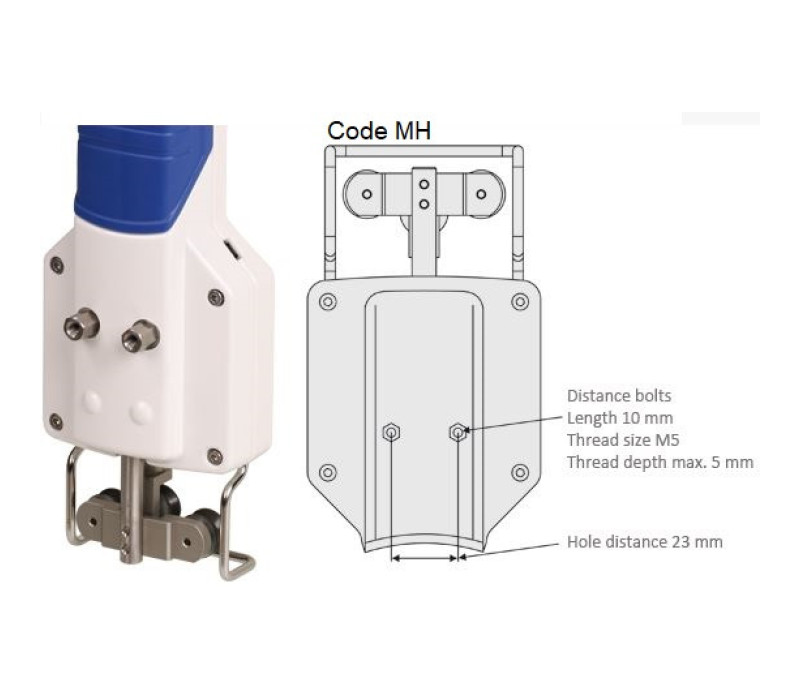

    Code MH — Stationaire montage

    In de fabriek aangebrachte schroefdraadgaten met verwijderbare afstandsbouten voor stationaire meetopstellingen. Moet bij bestelling worden opgegeven; achteraf monteren is niet mogelijk.

    Nu bestellen

    Producten
    Artikel Product
    136628DTX-200_Digitale spanningsmeter 2-200 cN
    136615DTX-500_Digitale spanningsmeter 5-500 cN
    136286DTX-1000_Digitale spanningsmeter 10-1000 cN
    136328DTX-2000_Digitale spanningsmeter 20-2000 cN
    136495DTX-2500_Digitale spanningsmeter 25-2500 cN
    136310DTX-4000_Digitale spanningsmeter 40-4000 cN
    136467DTX-5000_Digitale spanningsmeter 50-5000 cN
    136458DTX-10K_Digitale spanningsmeter 0.1-10 daN
    137043DTX-20K_Digitale spanningsmeter 0.2-20 daN
    137044DTX-30K_Digitale spanningsmeter 0.3-30 daN
    136217DTX-50K_Digitale spanningsmeter 0.5-50 daN
    136981DTX-60K-ASYB_Digitale spanningsmeter 0.6-60 daN
    Accessoires
    Artikel Product
    136673Code MH_Bevestigingsgaten voor stationair gebruik
    136618Code WL_Wi-Fi-gegevensoverdracht
    139750Code H_Plasmagecoate Aluminium Rollen - 5000 m/min
    130042Code T_-POM Geleiderollen - 1000 m/min
    130208Code W_Vernikkelde stalen geleiderollen - 1000 m/min
    133906Code ST_Harde Stalen Rollen - 1000 m/min
    130018Code B Geharde Stalen Rollen voor het meten van bandenkoord - 1000 m/min
    130041Code CE2_Keramisch gecoate aluminium rollen - 1000 m/min
    132148Code ASY_Hardgecoate Aluminium Rollen, asymmetrische groef - 1000 m/min
    138107Code ASYB_Geharde Stalen Rollen voor Bandenkoord, asymmetrische groef - 1000 m/min
    130473Code U Hardgecoate aluminium U-groefrollen - 2000 m/min
    133254Code K_Hardgecoate Aluminium Rollen - 3500 m/min
    136966Code EM1_Kalibratie op basis van één door de klant aangeleverd monster
    140726CIC-E-TENSION_Kalibratiecertificaat voor nieuwe instrumenten
