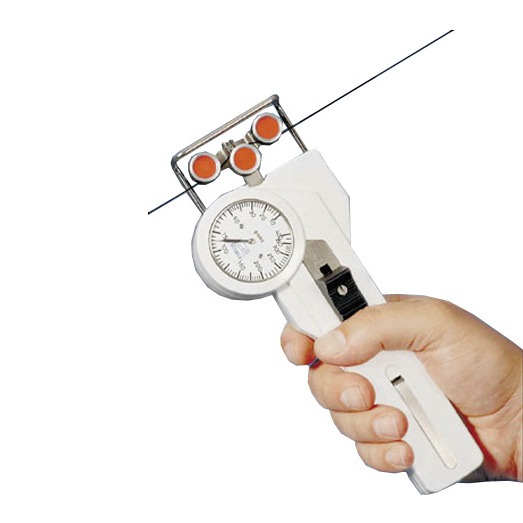

DX2 Spanningsmeter

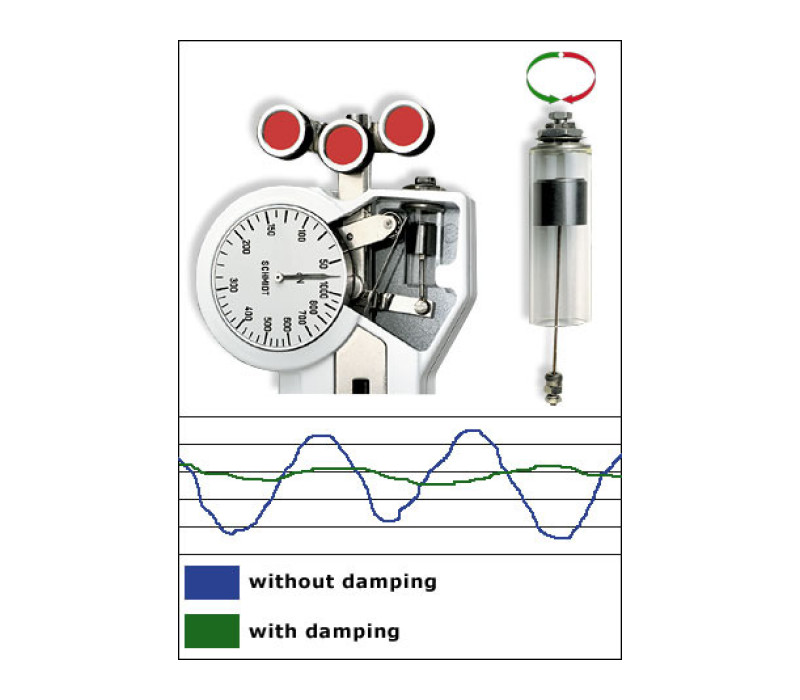

Code A: Luchtdemping, voor spanningsbereik van 20 - 120 cN tot max. 400 - 5000 cN.

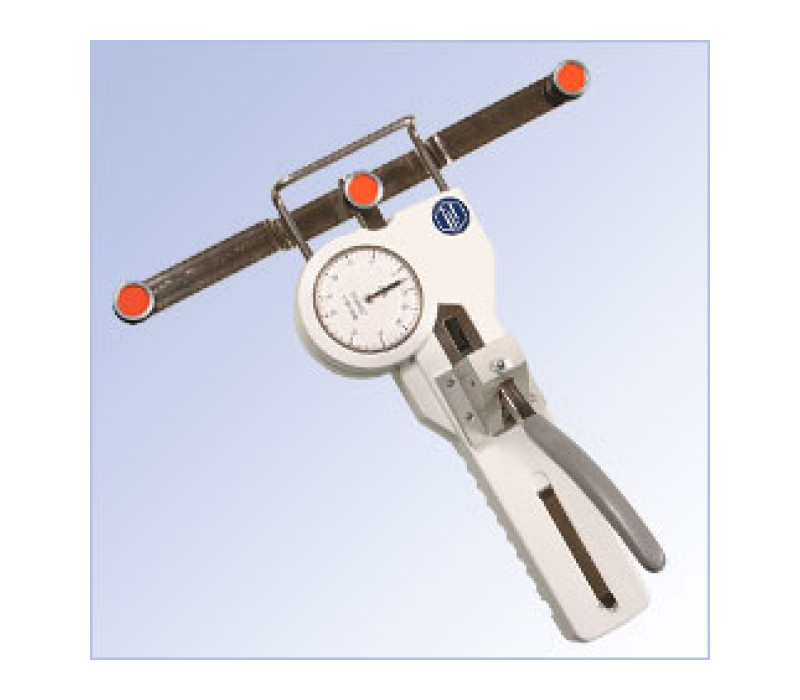

Code L: Hefhendel, vermindert de kracht die nodig is om de buitenste rollen uit te schuiven: aanbevolen voor spanningsbereiken van 10 daN en hoger

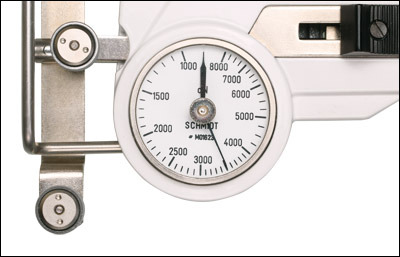

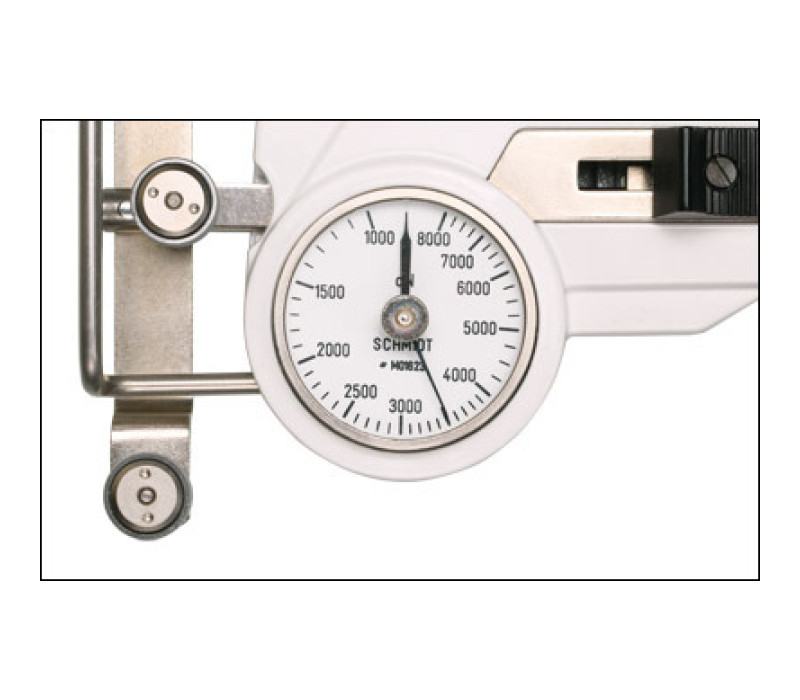

Code M: Geheugen wijzer, behoudt de hoogste meetwaarde (PEAK).

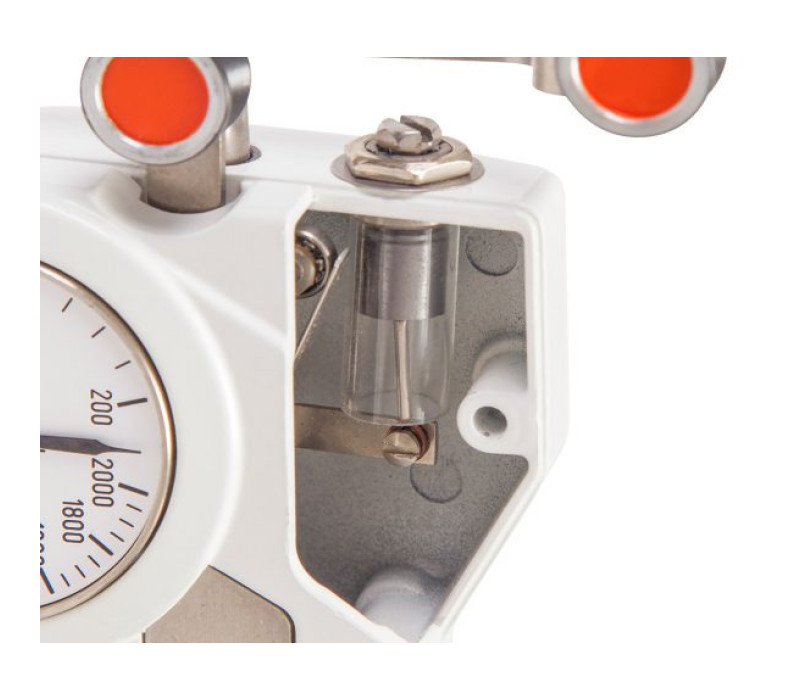

Detail, code A

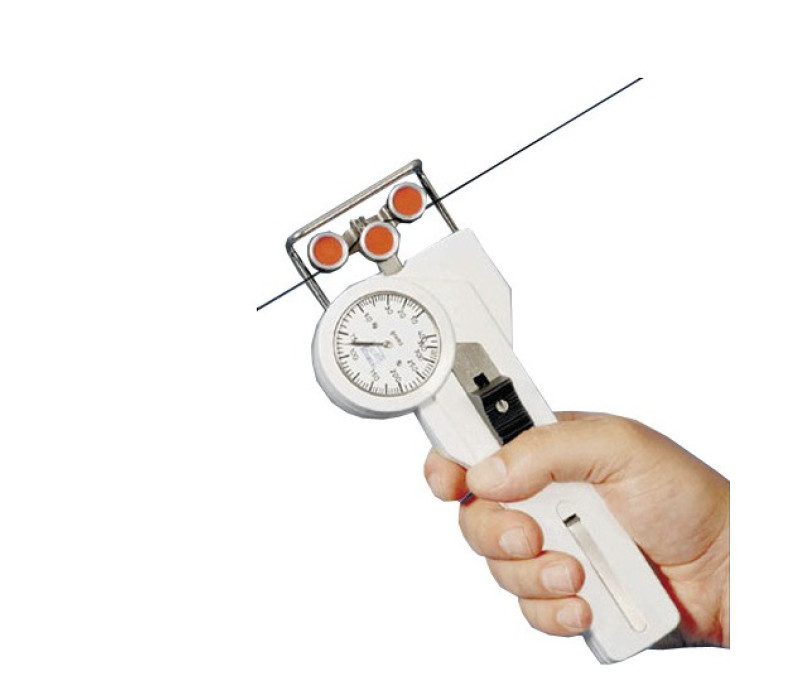

DX2 Spanningsmeter

Name: DX2 Spanningsmeter
SKU: 125888

Een precieze beweging, keuze uit op kogellagers gemonteerde rollers en een robuuste gietaluminium behuizing maakt de DX2 ideaal voor de zwaarste productie toepassingen.

Ingebouwde bevestigingsgaten maken permanente installatie mogelijk voor continu gebruik.

Ingebouwde materiaaldikte compensatie maximaliseert nauwkeurigheid wanneer draden met een verschillende diameter worden gebruikt. (Standaard op model DX2-SP en hogere bereiken).

Prijs opvragen >>

Met de duim bediend roller mechanisme en exclusieve draad geleiding geleidt de bewegende draad automatisch in de V-groeven waardoor breuk voorkomen wordt
De plaatsing van de draden aan te voorkant maakt gelijktijdige observatie van draad, roller en meter mogelijk.
Alle meters worden individueel gekalibreerd voor de hoogste nauwkeurigheid
41mm Ø schaal
DX2's hard gecoate aluminium, V-groef rollers zijn geschikt voor snelheden tot 2000 m/min of, optioneel, tot 5000 m/min
Code L: voor hogere spanningsbereiken
Certificate of Compliance with the order 2.1 according DIN EN 10204 wordt meegeleverd
Optioneel verkrijgbaar: Inspectiecertificaat 3.1 volgens DIN EN 10204 met kalibratie rapport

Spanningsbereik

Model	Ranges	Meetkopbreedte (mm)	SCHMIDT kalibratie materiaal *	MTC
DX2-50	10-50 cN	66	PA: 0,12 mm Ø	nee
DX2-120	20-120 cN	66	PA: 0,12 mm Ø	nee
DX2-200	20-200 cN	66	PA: 0,12 mm Ø	nee
DX2-400	20-400 cN	66	PA: 0,20 mm Ø	nee
DX2-1000	50-1000 cN	66	PA: 0,30 mm Ø	ja
DX2-2000	200-2000 cN	116	PA: 0,50 mm Ø	ja
DX2-5000	400-5000 cN	116	PA: 0,80 mm Ø	ja
DX2-8000	1-8 daN	116	PA: 1,00 mm Ø	ja
DX2-10K	2.5-10 daN	116	PA: 1,00 mm Ø	ja
DX2-20K-L	5-20 daN	216	PA: 1,50 mm Ø	ja
Andere bereiken spanningsmeters en meetkop breedtes op aanvraag beschikbaar. Ook andere meeteenheden zijn mogelijk, zoals g of kg. * Afhankelijk van het model. Of de breedte van de draadgeleiding, of de buitenste afstand tussen buitenste geleiderollen. Geschikt voor 95% van de toepassingen - PA = Polyamide Monofilament * MTC = Materiaal dikte compensatie <b>Speciale kalibratie met door de gebruiker aangeleverde monsters</b> wordt aangeraden indien dit materiaal significant verschilt van het door <B>SCHMIDT</b> gebruikte kalibratiemateriaal wat betreft diameter, stijfheid of vorm. Voor deze kalibratie moet een materiaal voorbeeld van ongeveer 5m toegestuurd worden.

Y no header

Options

Code A: Air Damping

Code L: Hefhendel

Code M: Memory Pointer

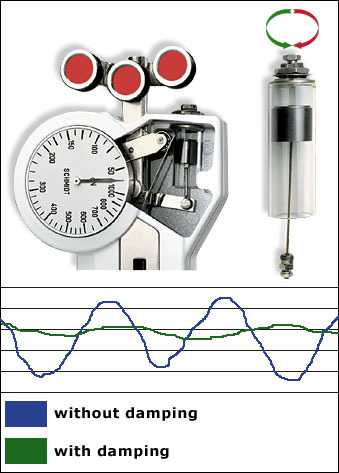

Deze verstelbare mechanische luchtdemping wordt aanbevolen voor toepassingen waarbij grote fluctuaties in de gemeten spanning optreden, zoals bij spoel- en wikkelmachines.
Dit zorgt voor constante spanningsaflezingen op de schaal.

Voor spanningsbereik van 20 - 120 cN tot max. 400 - 5000 cN.

Vergemakkelijkt de opname van het loopmateriaal bij het meten van hoge spanningen.
Vermindert de kracht die nodig is om de buitenste rollen uit te schuiven: aanbevolen voor spanningsbereiken van 10 daN en hoger.

Behoudt de hoogste meetwaarde (PEAK).
Beschikbaar voor mechanische spanningsmeters.

DX2 Gegevensblad

Kalibratie:	Volgens SCHMIDT fabrieksprocedure
Nauwkeurigheid	±1% van het meetbereik of ±1 graad van de schaal
Scala diameter:	41 mm
Temperatuur bereik:	10-45ºC
Luchtvochtigheid:	85% Relatieve Luchtvochtigheid, max.
Behuizing:	Aluminium
Afmetingen:	188 x 85 x 45 mm (LxWxH)
Gewicht, net (bruto):	Tot DX2-10K ong. 470 g (1000 g) DX2-20K-L ong. 580 g (2000 g)

Producten

Item	Product
132480	DX2-50 - Tension Meter 10-50 cN
130794	DX2-120 - Tension Meter 20-120 cN
132500	DX2-200 Tension Meter 20-200 cN
130393	DX2-400 Tension Meter 20-400 cN
140439	DX2-400-A Tension Meter 20-400 cN (with Air Damping)
125863	DX2-1000 Tension Meter 50-1000 cN
130031	DX2-2000 Tension Meter 200-2000cN
126908	DX2-5000 Tension Meter 400-5000cN
130057	DX2-8000 Tension Meter 1000-8000cN
134889	DX2-10K Tension Meter 2.5-10 daN
130682	DX2-20K-L Tension Meter 5-20 DaN

Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
speciale bestelling aanvraag
