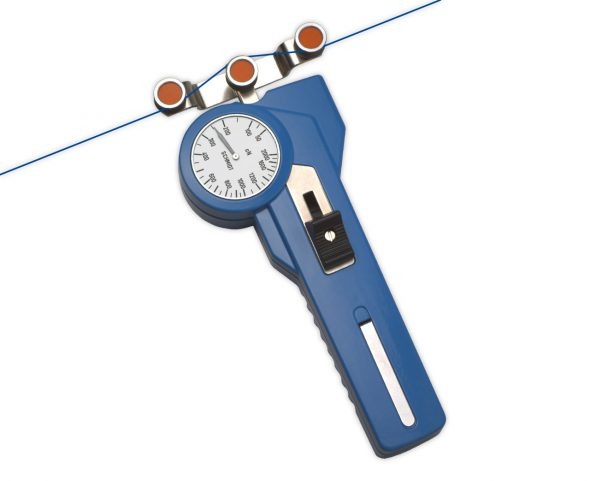

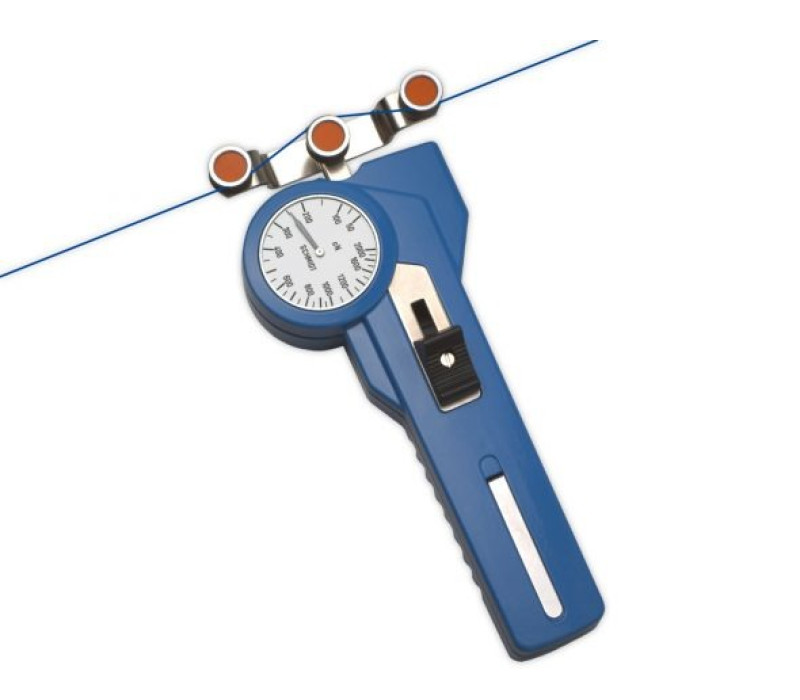

DX2-EDM Spanningsmeter Draad EDM

DX2-EDM Spanningsmeter Draad EDM

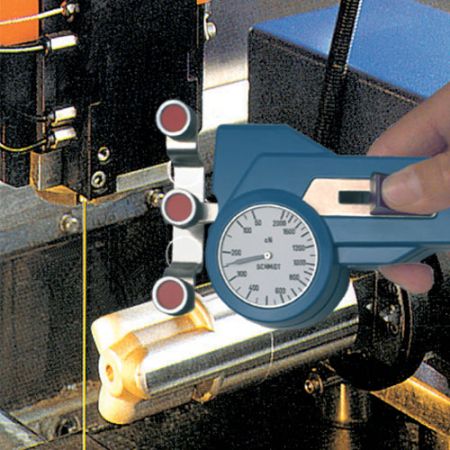

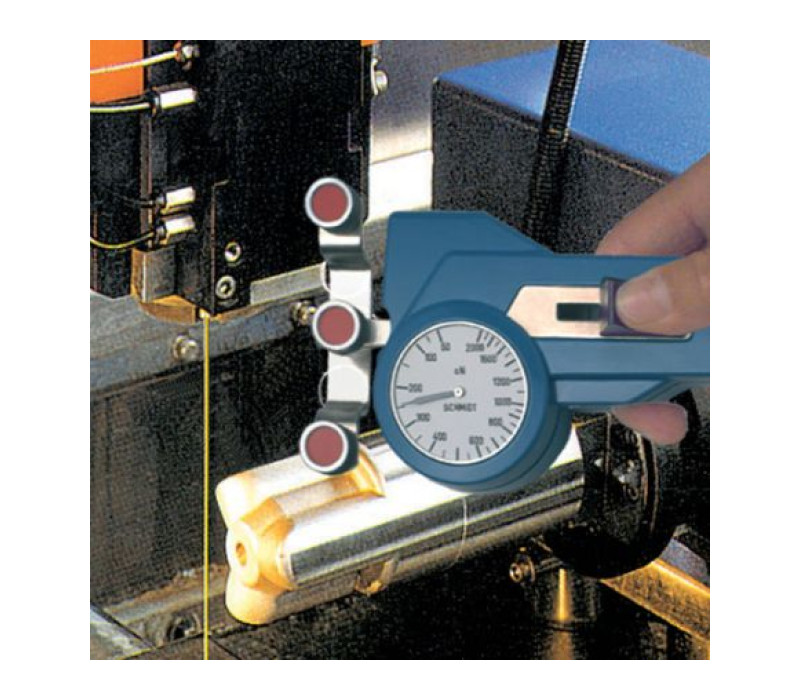

Fabriekanten van draad-EDM machines raden aan om de spanning van draad een keer per week te controleren. Afhankelijk van het type machine en het materiaal van de draad en de diameter zou de gemeten spanning zou moeten liggen tussen 50 en 3000 gram.

De juiste draadspanning vermindert trillingen en garandeert een zeer nauwkeurige werking van uw machines. Zorg ervoor dat de machine in de kalibratiestand staat tijdens het controleren van de spanning. Wees er zeker van dat de machine uitgeschakeld is tijdens een controle van de spanning.

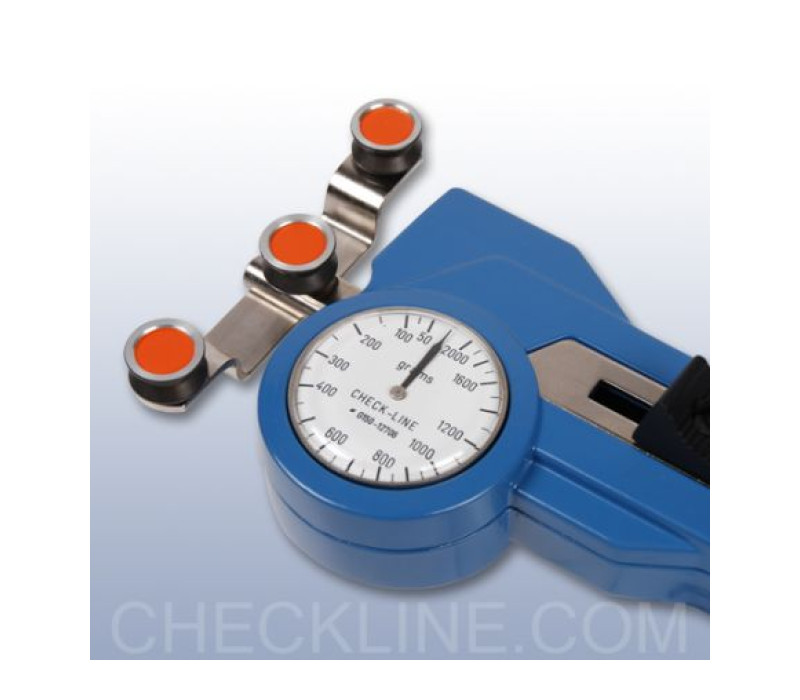

Makkelijk te gebruiken en gemakkelijk af te lezen analoge schaal
Speciale vinger ondersteuning geplaatst op de achterzijde vergemakkelijkt het verplaatsen van de buitenste rollers

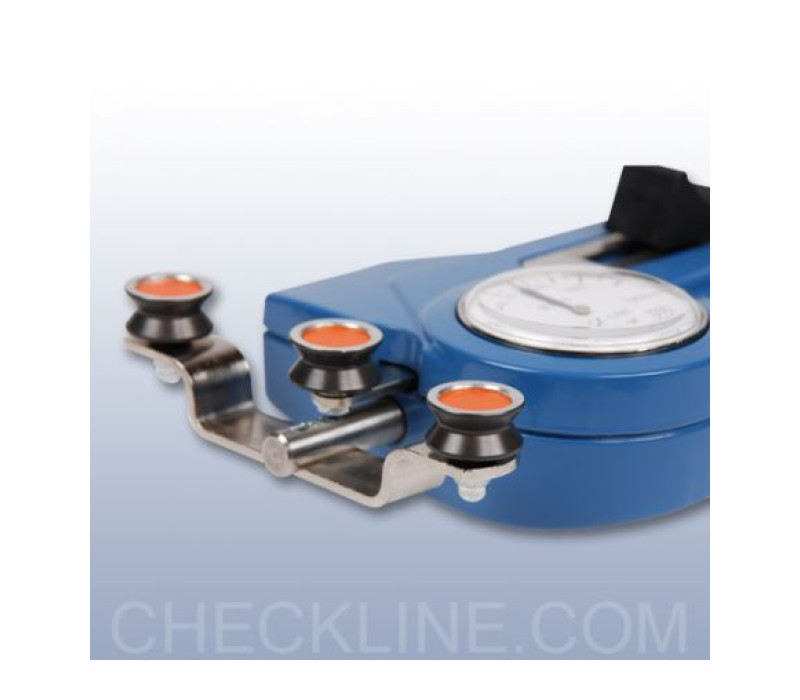

Gelagerde, V-vormige geleiderollers
Roller verschuif mechanisme zorgt voor eenvoudige plaatsing van het bewegende materiaal
Alles in het zicht van de gebruiker:
- de geleiderollers
- het gemeten materiaal
- de metingen
Elk instrument is individueel gekalibreerd om de hoogste nauwkeurigheid te kunnen garanderen

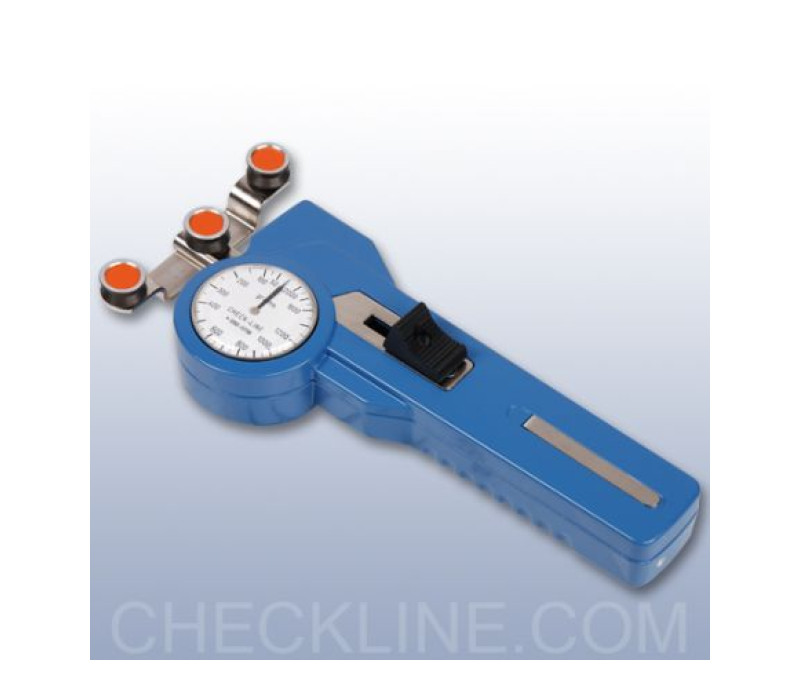

Robuuste aluminium behuizing
Certificate of Compliance with the order 2.1 according DIN EN 10204 wordt meegeleverd
Optioneel verkrijgbaar: Inspectiecertificaat 3.1 volgens DIN EN 10204 met kalibratie rapport

Spanningsbereik

Model	Ranges cN	Meetkop	SCHMIDT Kalibratie	Materiaaldikte compensatie
DX2-2000-EDM	50-2000	91	PA: 0,30 mm Ø	nee
DX2-3000-EDM	100-3000	91	PA: 0,30 mm Ø	nee
DX2-4000-EDM	200-4000	116	PA: 0,30 mm Ø	ja
Andere spanningsbereiken en verschillende breedtes van meetkoppen beschikbaar op aanvraag. Andere meeteenheden beschikbaar, zoals gram. * Afhankelijk van het model is dit de breedte van de draadgeleiding of de afstand tussen de buitenste geleiderollen ** Geschikt voor 95% van de toepassingen - PA = Polyamide Monofilament Speciale kalibratie door middel van monsters, aangeleverd door de klant wordt aangeraden indien het materiaal qua diameter, stugheid of vorm significant verschilt van het door SCHMIDT gebruikte kalibratie materiaal. In dit geval is een monster van het materiaal nodig van ongeveer 5 meter.

Levering omvat:

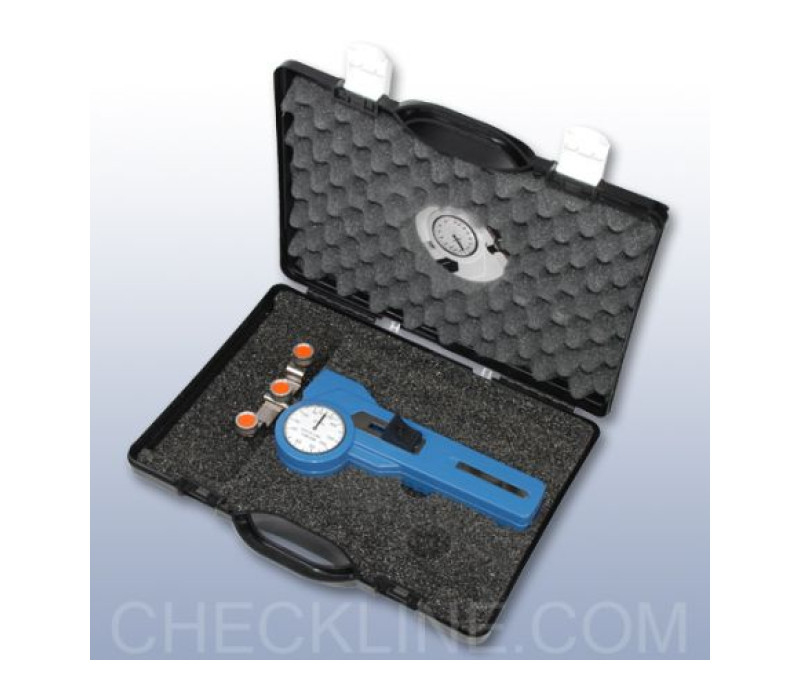

Spanningsmeter met hardplastic koffer met schuimstofvulling, handleiding in Engels of Duits (naar keuze), standaard kalibratiecertificaat van fabrikant

Kalibratie:	Volgens de SCHMIDT fabrieksprocedure
Nauwkeurigheid:	±1% volledige schaal of ±1 schaalverdeling
Scala diameter:	41 mm
Temperatuur:	10-45ºC
Luchtvochtigheid:	85% RH, max.
Behuizing materiaal:	Gegoten aluminium
Afmetingen:	188 x 85 x 45 mm (LxBxH)
Gewicht, netto (bruto):	ong. 470 g (1000 g)
