Analoge spanningsmeter DXR voor banden en linten met brede taperollen

DXR Analoge spanningsmeter voor banden en linten

Mechanische analoge spanningsmeter voor tapes, linten, films, folies en andere vlakke materialen

De DXR is een handbediende mechanische spanningsmeter voor het meten van de spanning in doorlopende tapes, textiellinten, films, folies, vezelbundels en vergelijkbare vlakke materialen.

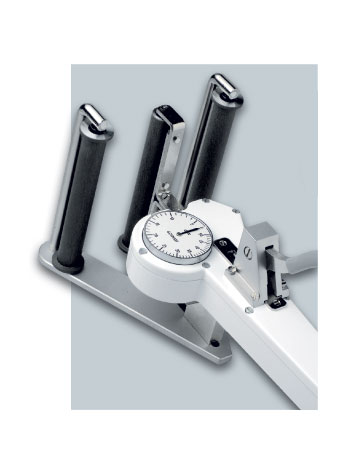

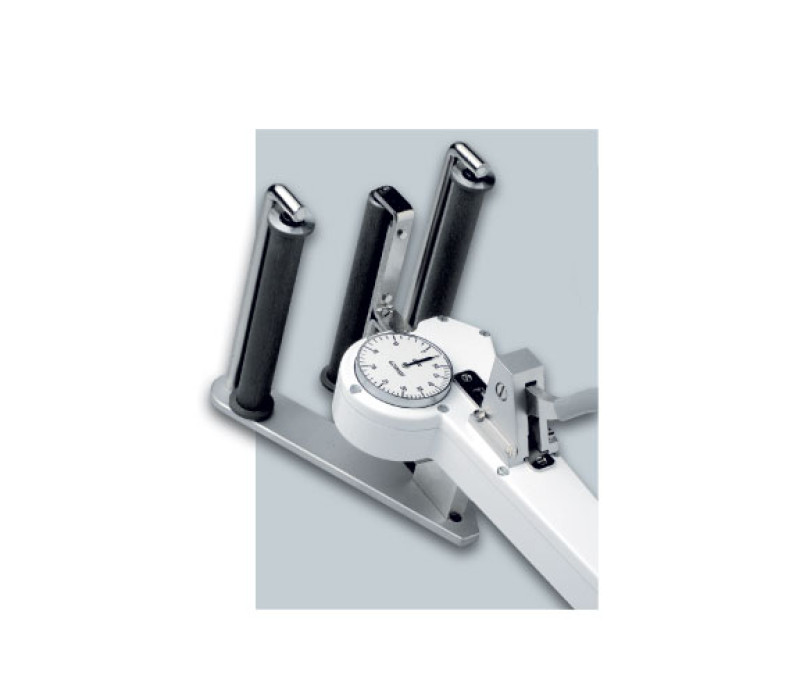

Cilindrische taperollen die aan beide zijden worden ondersteund, zorgen voor een robuuste meetopstelling, terwijl de buitenste geleiderollen met dubbele flens het materiaal tijdens het doorlopen helpen geleiden. Het rolverstelmechanisme vereenvoudigt het invoeren en verwijderen van het materiaal tijdens de meting.

De rolbreedte wordt gekozen op basis van het te meten materiaal. De DXR is verkrijgbaar met rollen van 50 mm of 100 mm. De gewenste breedte wordt opgegeven bij de prijsaanvraag en de rollen kunnen niet door de gebruiker worden verwisseld.

Praktische opmerking: De DXR heeft geen aparte draadgeleider of compensatie voor de materiaaldikte.

Mechanische analoge schaal reageert snel op veranderende en fluctuerende spanning
Buitenste geleiderollen met dubbele flens en ondersteuning aan beide zijden helpen het doorlopende materiaal te geleiden
Kogelgelagerde taperollen voor een soepele materiaaldoorvoer
Rolverstelmechanisme vereenvoudigt het invoeren en verwijderen van het doorlopende materiaal
Geleiderollen, gemeten materiaal en spanningswaarde blijven zichtbaar voor de gebruiker
Elk instrument wordt afzonderlijk gekalibreerd volgens de fabrieksprocedure
Analoge schaal van 41 mm voor duidelijk direct aflezen
Robuuste behuizing van gegoten aluminium

DXR spanningsmeter (met speciale hendel Code L op de -L-modellen)
Draagkoffer
Gebruiksaanwijzing in het Engels of Duits
Certificaat van overeenstemming met de bestelling 2.1 volgens EN 10204

Meetbereiken	DXR-2000: 200–2000 cN DXR-5000: 400–5000 cN DXR-10K-L: 2,5–10 daN DXR-20K-L: 5–20 daN DXR-30K-L: 5–30 daN DXR-50K-L: 5–50 daN
Meetkopbreedte	DXR-2000 / DXR-5000 / DXR-10K-L: 135 mm DXR-20K-L / DXR-30K-L / DXR-50K-L: 200 mm
Rolbreedte	50 of 100 mm
Rolmateriaal	Hardgecoat aluminium
Maximale lijnsnelheid	1000 m/min
Kalibratie	Volgens fabrieksprocedure
Nauwkeurigheid	±1 % van volle schaal of ±1 schaalverdeling
Schaaldiameter	41 mm
Temperatuurbereik	10–45 °C
Relatieve luchtvochtigheid	Max. 85 % RV
Materiaal behuizing	Gegoten aluminium
Afmetingen behuizing	188 × 85 × 45 mm (L × B × H)
Gewicht, netto (bruto)	Ca. 980 g (2200 g)

Opties

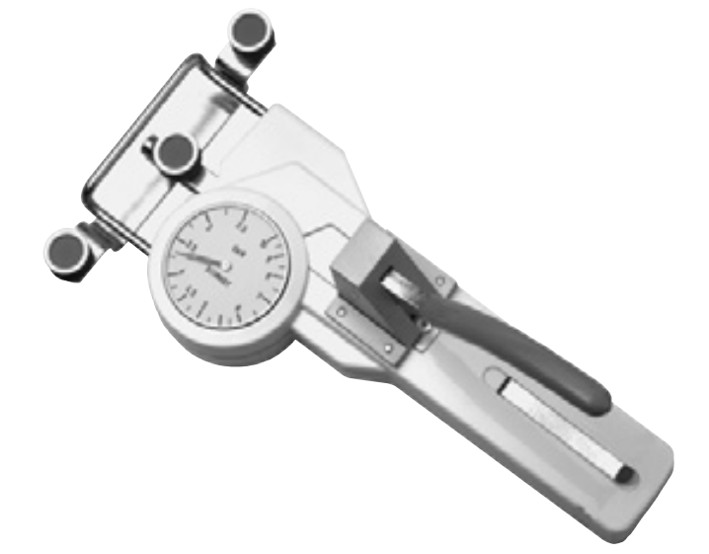

Code L speciale hendel	Vermindert de kracht die nodig is om de buitenste geleiderollen te bewegen bij het invoeren of verwijderen van materiaal bij hogere spanningen. Standaard gemonteerd op de DXR-10K-L, DXR-20K-L, DXR-30K-L en DXR-50K-L; op aanvraag verkrijgbaar voor de DXR-2000 en DXR-5000.

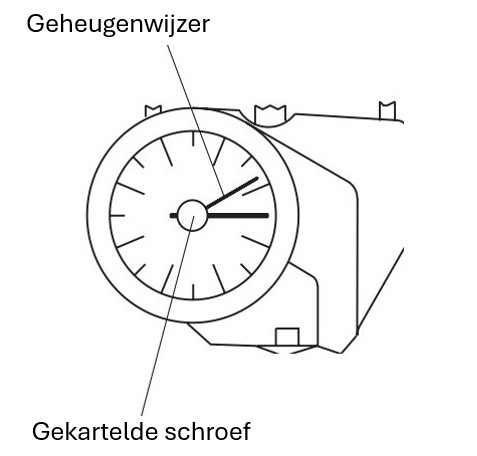

Code M geheugenwijzer	Houdt de hoogste gemeten waarde (PEAK) vast. Op aanvraag verkrijgbaar.
Code CF Topocrom®-coating voor rollen	Speciale coating voor rollen voor koolstofvezel. Verkrijgbaar met rollen van 50 mm; 100 mm op aanvraag.
Andere rolmaterialen en coatings	Alternatieve rolmaterialen en coatings, waaronder de anti-adhesieve coating Code AH, zijn op aanvraag verkrijgbaar.
Inspectiecertificaat 3.1 volgens EN 10204	Inspectiecertificaat 3.1 met kalibratierapport op aanvraag verkrijgbaar.

Rolbreedtes

Elk DXR-model is verkrijgbaar met rollen van 50 mm of 100 mm breed. Geef bij uw offerteaanvraag aan welke rolbreedte u nodig hebt.

Model	Meetbereik	Meetkopbreedte	Rolbreedte
DXR-2000	200–2000 cN	135 mm	50 mm of 100 mm
DXR-5000	400–5000 cN	135 mm	50 mm of 100 mm
DXR-10K-L	2,5–10 daN	135 mm	50 mm of 100 mm
DXR-20K-L	5–20 daN	200 mm	50 mm of 100 mm
DXR-30K-L	5–30 daN	200 mm	50 mm of 100 mm
DXR-50K-L	5–50 daN	200 mm	50 mm of 100 mm

De Topocrom-coating met code CF voor koolstofvezel wordt geleverd met rollen van 50 mm; rollen van 100 mm zijn op aanvraag verkrijgbaar. Andere rolcoatings zijn op aanvraag verkrijgbaar.

Producten

Artikel	Product	Prijs	Aantal	Actie
139346	DXR-2000_Analoge Spanningsmeter 200-2000 cN
137297	DXR-5000_Analoge Spanningsmeter 400-5000 cN
135503	DXR-10K-L_Analoge Spanningsmeter 2,5-10 daN
135504	DXR-20K-L_Analoge Spanningsmeter 5-20 daN
135401	DXR-30K-L_Analoge Spanningsmeter 5-30 daN
137298	DXR-50K-L_Analoge Spanningsmeter 5-50 daN

Accessoires

Artikel	Product	Prijs	Aantal	Actie
136966	Code EM1_Kalibratie op basis van één door de klant aangeleverd monster
130472	Code L_Speciale hendel
130570	Code M_Geheugenwijzer
133877	100 mm_Rollen van aluminium met harde coating - 1000 m/min
133261	50 mm_Rollen van aluminium met harde coating - 1000 m/min
133421	Code CF Special Topocrom® coating voor koolstofvezel
140726	CIC-E-TENSION_Kalibratiecertificaat voor nieuwe instrumenten

Alle genoemde prijzen zijn exclusief btw en verzend- en behandelingskosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
Speciale bestelling aanvragen

Winkelwagen bekijken Afrekenen

DXR Analoge spanningsmeter voor banden en linten

Kenmerken

Specificaties

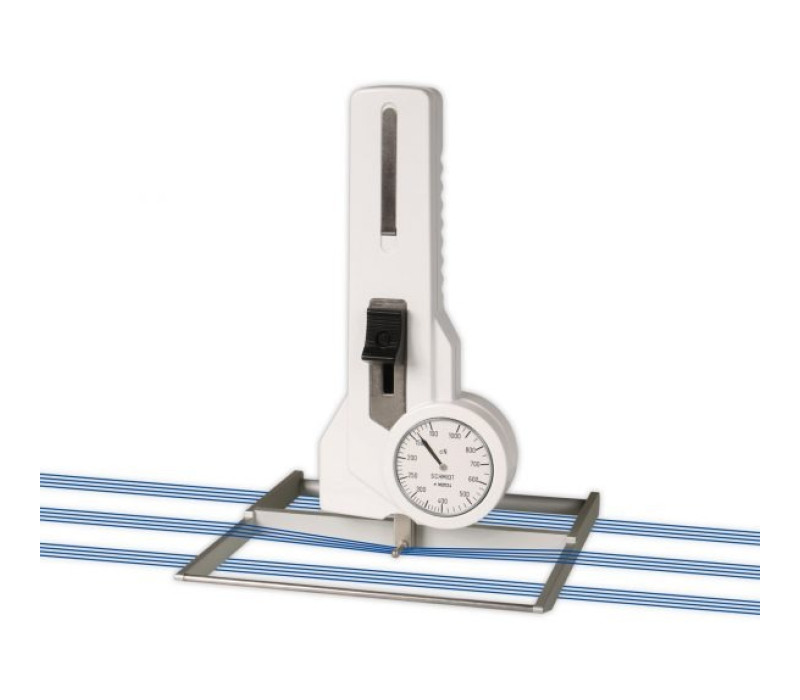

DXK Spanningsmeter voor kettingdraden
