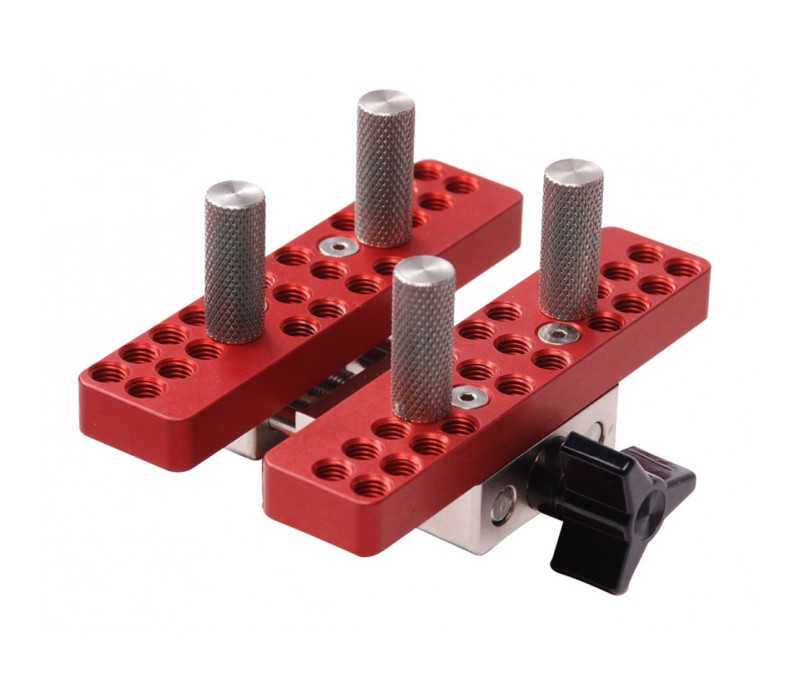

G1058 Universele Dop Greep

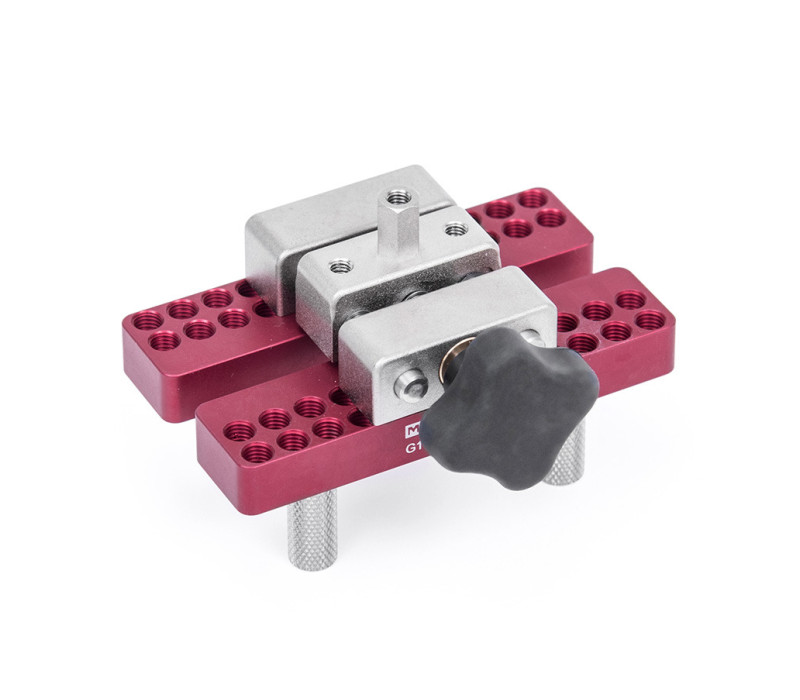

G1058 is een universele klemgreep voor trek- en torque-testtoepassingen. Verstelbare gekartelde metalen palen bieden plaats aan een verscheidenheid aan testmonster vormen en -maten

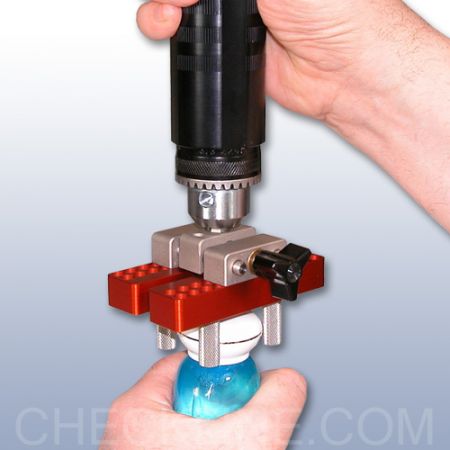

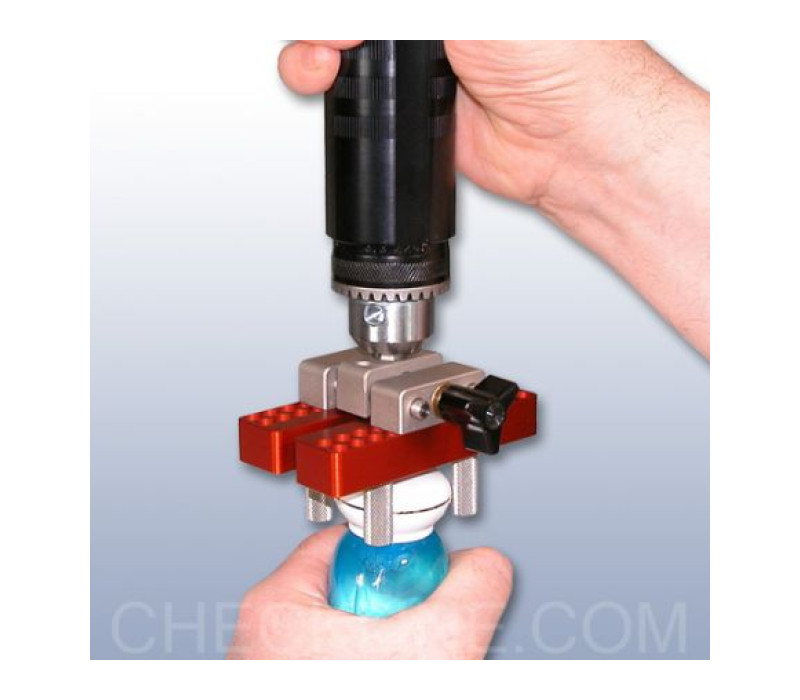

G1058 in een handmatig uitgevoerde flessendop torque test

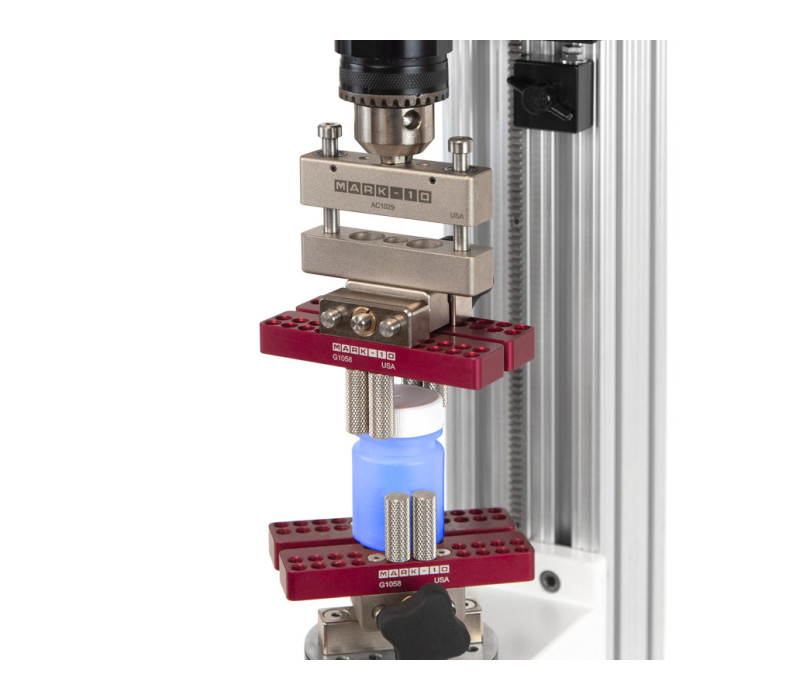

dubbele G1058 en AC1029 axial compensator getoond in een torque-testtoepassing voor flessendoppen in een testbank

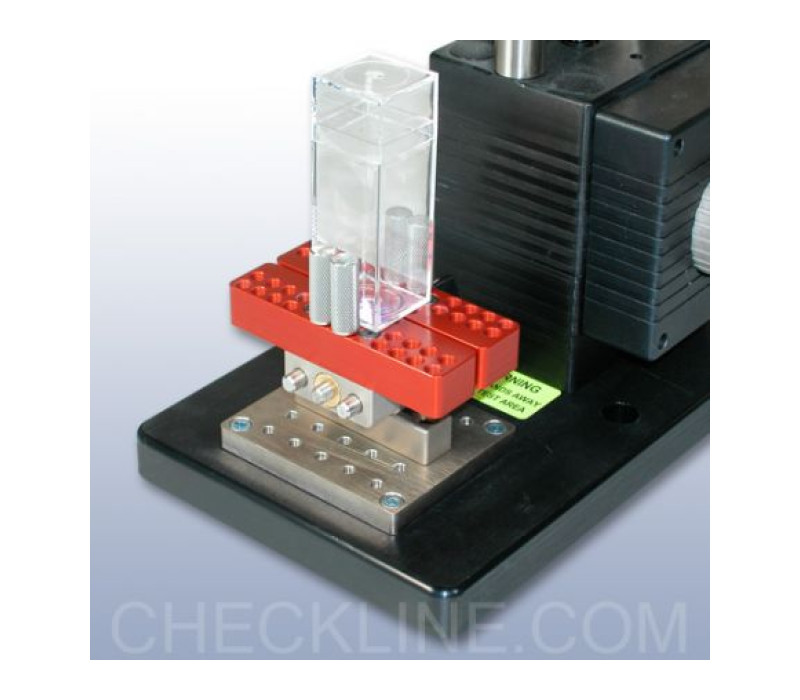

G1058 wordt getoond tijdens het klemmen van een rechthoekige container, gemonteerd op een Mark-10-testbank via de G1055-adapter

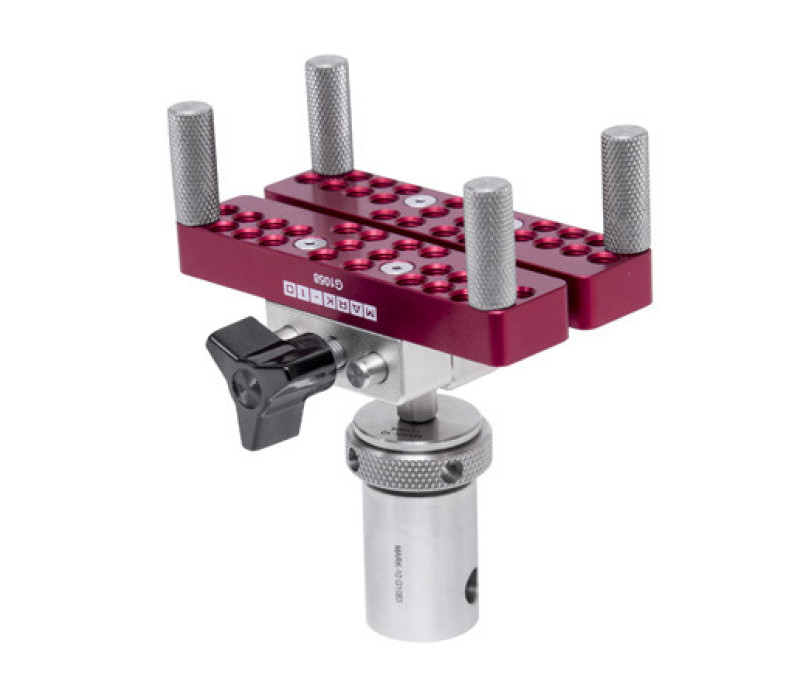

Eye-end-adapters zijn compatibel met verschillende testopstellingen, krachtopnemers en krachtmeters

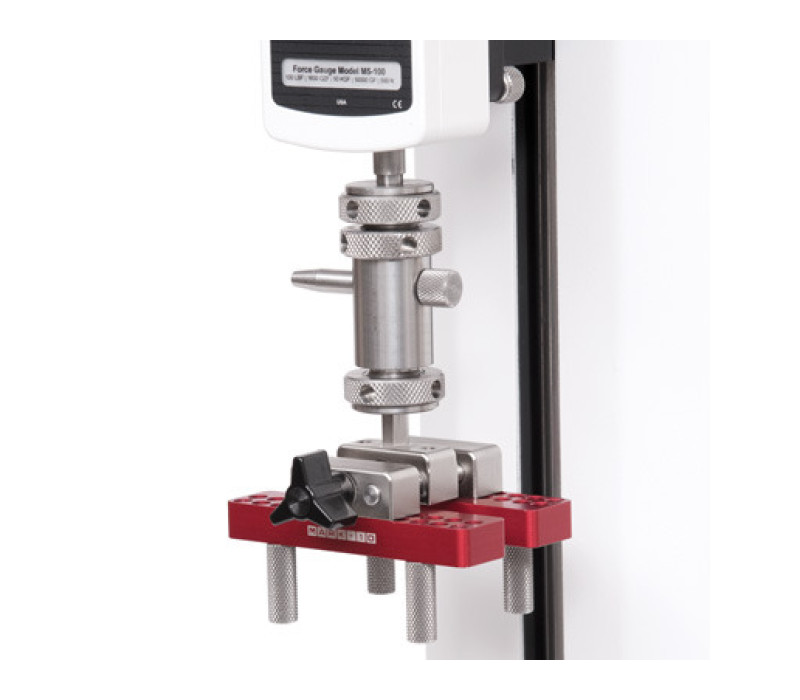

De snel verwisselbare eye-end-adapters zorgen voor een eenvoudige verwijdering/installatie van de greep en voorkomen rotatie

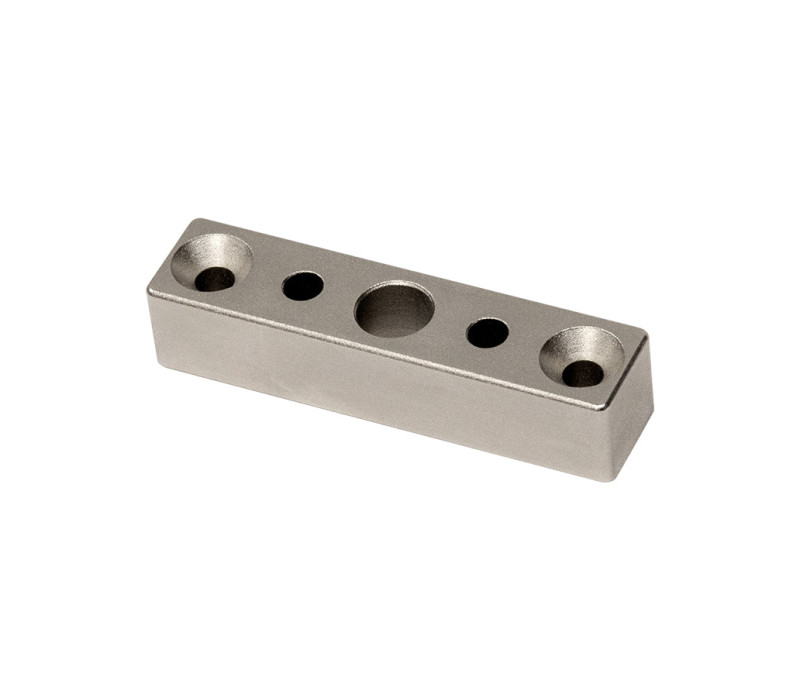

De G1055 adapter past de G1058 aan aan diverse Mark-10 testbanken

Universele Dop Greep

Name: Universele Dop Greep
SKU: 126624
Price: 436.00 EUR
Availability: PreOrder

De G1058 Universal Cap Grip is ontworpen als houder voor torque- en trektesten.
Typische toepassingen zoals torsietesten van flessendoppen, eventueel in combinatie met AC1029 Axial Compensator, of trektesten waarbij testmonsters in een vaste positie worden vastgeklemd.
Deze klem kan gebruikt worden als stationaire en als bewegende klem in een testtoepassing.

Het armatuur bestaat uit een klemgedeelte met een rubberen knop om een ACME-schroef vast en los te draaien.
Aan de bovenkant zijn 2 metalen delen voorzien van een matrix van draadgetapte gaten waarin stalen palen in verschillende posities kunnen worden vastgezet.
Door de kaken te sluiten, wordt het testmonster vastgeklemd. Het klembereik voor testmonsters is 5,1 - 89,0 mm, de klem capaciteit voor torquemetingen is 11,3 Nm en 250 N voor krachtmetingen.

Als optie zijn er 3 sets rubber gevoerde palen met verschillende lengtes beschikbaar, CT004/005/006.

De greep kan worden gebruikt in combinatie met een torque-sensor (R50), de TT03 torque-meter of in een testbank voor koppel- of trektesten.

De G1058 greep is voorzien van een zeskantige aansluiting met interne schroefdraad om gebruik in een boorkop mogelijk te maken of voor montage op een krachtmeter of krachttestbank.
Optionele adapters zijn om de G1058-greep te monteren, zijn onder ander de G1055, voor het bevestigen van de G1058 aan een teststand voet en de G1082-swivel-adapter.

Bij deze grip wordt een #10-32 M/M tap-eind met contramoeren meegeleverd.

€ 436,00

Nu bestellen

Verstelbare palen in een bankschroefmechanisme bieden plaats aan een breed scala aan test-monstervormen en -maten
Geschikt voor torque en trek toepassingen
Alternatieve sets van verschillende lengten rubber gevoerde klemposten beschikbaar
Geschikt voor handmatig en testbank gebruik

G1058 Universele Dop Greep

D1 no header

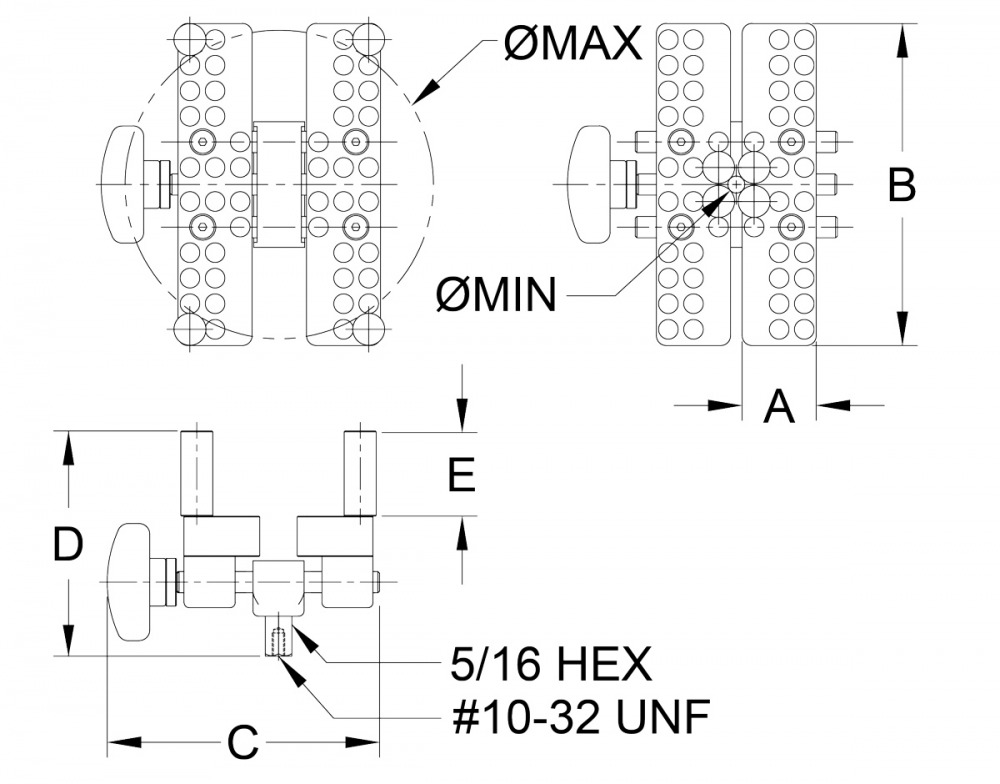

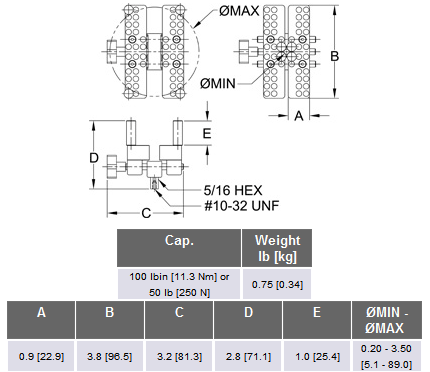

A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	ØMIN - ØMAX (mm)
22,9	96,5	81,3	71,1	25,4	5.1 - 89.0

Capaciteit	Torque: 11,3 Nm Kracht: 250 N
Gewicht	290 g

Data sheet all grips

Solid Models G1058

Producten

Item	Product	Prijs	Aantal	Actie
131929	G1058 Cap grip, hex / #10-32F	€ 436,00

Accessories

Item	Product	Prijs
130817	G1055 Adapter, G1053 to force test stand	€ 55,00
130807	G1018-1 Swivel adapter, #10-32M to #10-32F	€ 101,00
133638	CT004 Spare set of posts 1.25" for TT01 / R53, 4	€ 156,00
134250	CT005 Spare set of posts of 63mm for TT01 / R53, 4	€ 179,00
134251	CT006 Spare set of posts of 101mm for TT01 / R53, 4	€ 207,00

Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
speciale bestelling aanvraag
