G1061 Zelfspannende Wig Greep

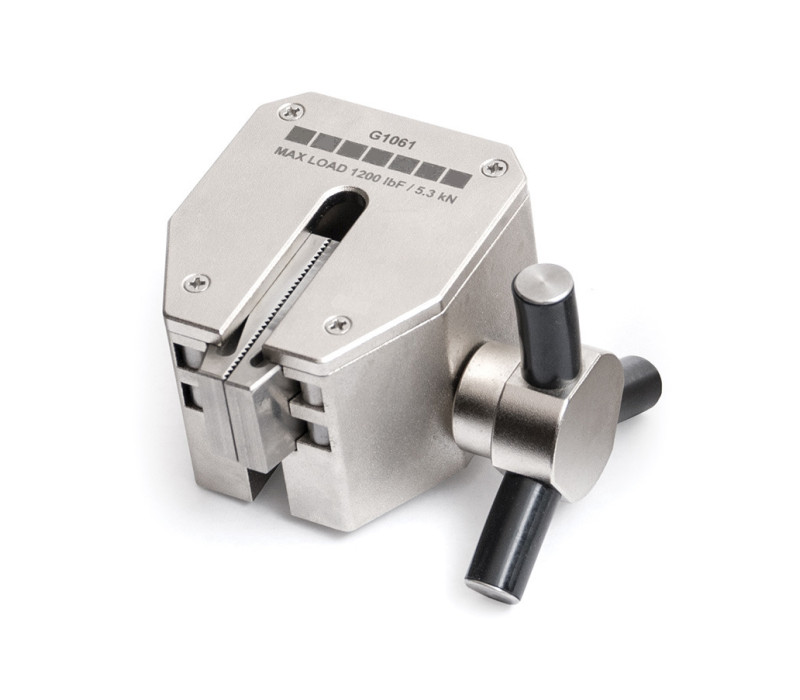

G1061 zelfspannende wiggreep is toepasbaar voor een breed scala aan rek- en trektestvereisten

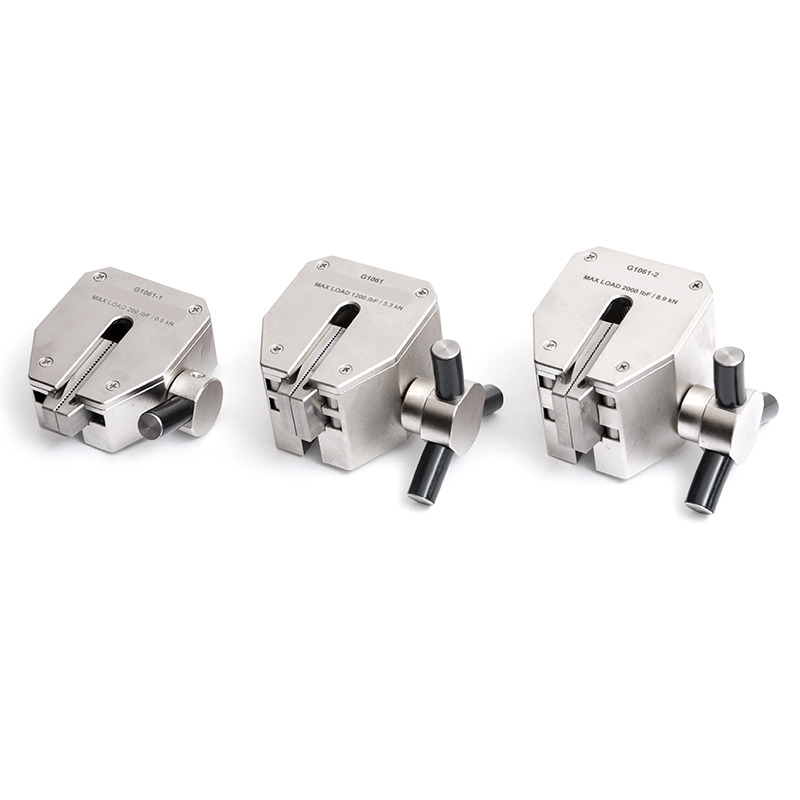

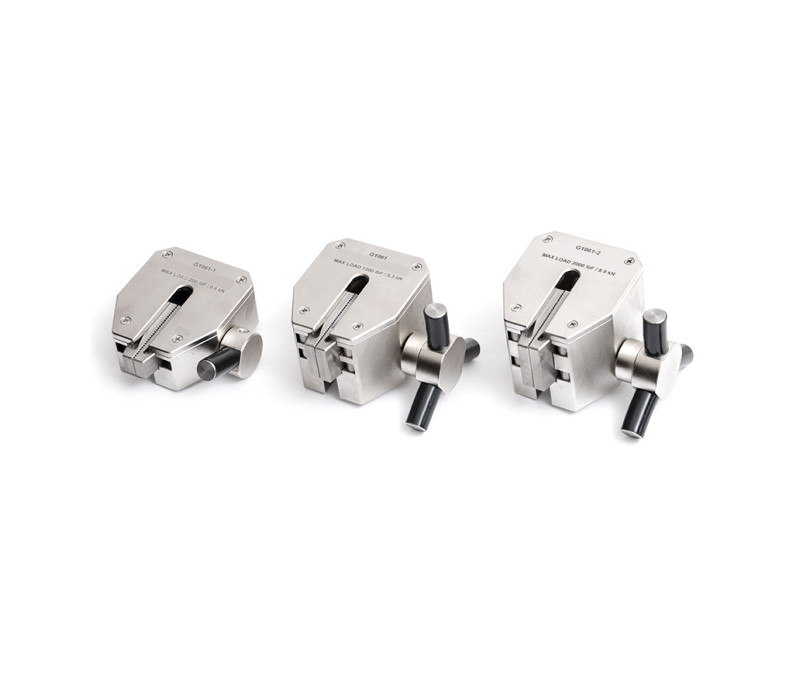

Van links naar rechts: G1061-1 (kaakbreedte 9,5 mm), G1061 (kaakbreedte 19,1 mm), G1061-2 (kaakbreedte 25,4 mm)

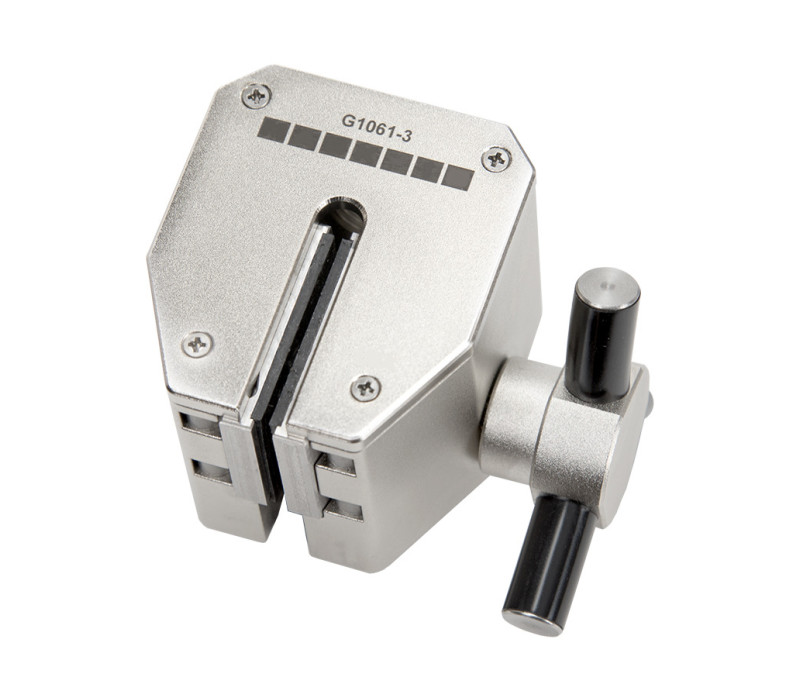

Model G1061-3 heeft 25,4 mm brede, met rubber beklede klemkaken

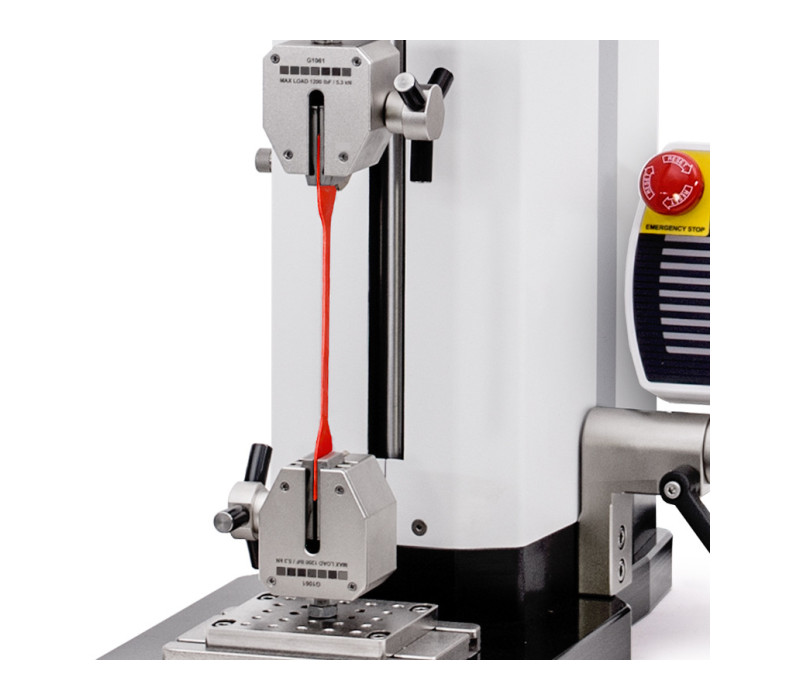

Een paar G1061-grepen worden getoond in een typische trekproef toepassing, gemonteerd op een testopstelling met digitale krachtmeter

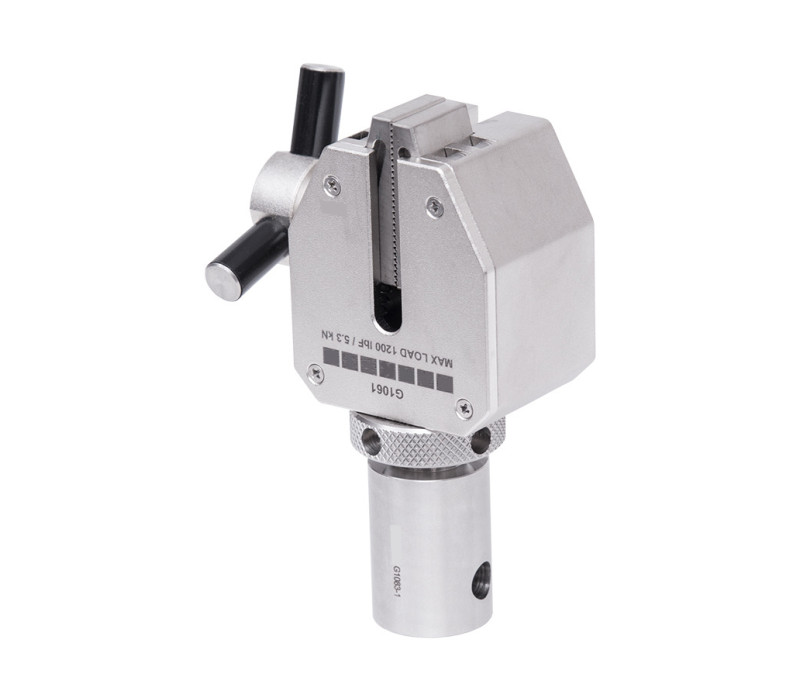

Eye-end-adapters zijn compatibel met verschillende testopstellingen, krachtopnemers en krachtmeters

G1061 Zelfspannende Wig Greep

Name: G1061 Zelfspannende Wig Greep
SKU: 126095

De G1061- Series Wedge Grips zijn ontworpen als volledig gesloten, zelfspannende wiggrepen voor zwaar gebruik.
Deze eenvoudig te gebruiken wiggrepen zijn verkrijgbaar in 4 verschillende versies voor verschillende toepassingen met een capaciteitsbereik van 250 N tot 9 kN.
De gekartelde klemvlakken van gehard staal of rubber glijden op rollers in plaats van over het oppervlak van de behuizing.
Dit unieke ontwerp voorkomt vastlopen en verbetert de grijpeigenschappen.

De klemvlakken worden door veerkracht geopend en bewegen met een zeer soepel tandheugelmechanisme voor eenvoudige bediening.
Dit maakt de G1061 handgrepen in combinatie met krachtmeters of testopstellingen ideaal voor trekproeven van een breed scala aan materialen.

De wiggrepen uit de G1061-serie worden elk geleverd met een assortiment aan adapters met contramoeren.

Prijs vanaf € 569,00

Nu bestellen

Uniek vastloop-vrij ontwerp
4 versies beschikbaar
Ergonomisch tandheugel-hefboommechanisme
Volledig afgesloten ontwerp
Geharde, gekartelde stalen of rubberen klemkaken voor trektesttoepassingen van diverse materialen
Aan de zijkant open greep voor producten met een ongelimiteerde breedte

G1061 Zelfspannende Wig Greep

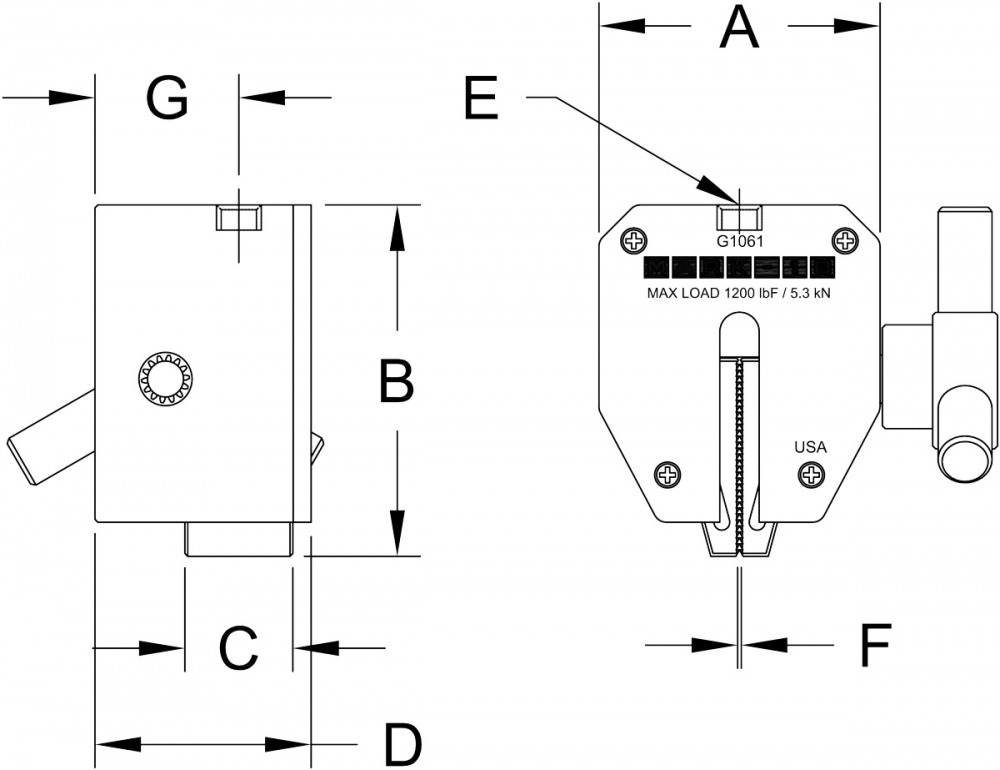

D1 no header

Model	A mm	B mm	C (mm)	D (mm)	E	F (mm)	G (mm)
G1061	49.5	62.2	19.1	38.1	1/2-20 UNF	0 - 6.4	25.4
G1061-1	49.5	62.2	9.5	24.1	5/16-18 UNC	0 - 6.4	15.7
G1061-2	49.5	62.2	25.4	44.5	1/2-20 UNF	0 - 6.4	28.7
G1061-3	49.5	62.2	25.4	44.5	1/2-20 UNF	0 - 5.1	28.7

Specifications

Model	Capaciteit (kN)	Meegeleverde Adapters	Klemkaar materiaal / hardheid	Gewicht (g)	Verzend Gewicht (g)
G1061	5.3	#10-32F to 5/16-18M adapter, #10-32 M/M stud with jam nuts, 5/16-18 M/M stud with jam nuts, 5/16-18F to 1/2-20M adapter, 1/2-20 M/M stud with jam nuts	416 SS / 55 RC	400	900
G1061-1	0.9	#10-32F to 5/16-18M adapter, #10-32 M/M stud with jam nuts, 5/16-18 M/M stud with jam nuts	416 SS / 55 RC	200	900
G1061-2	9.0	5/16-18F to 1/2-20M adapter, 1/2-20 M/M stud with jam nuts, 5/16-18 M/M stud with jam nuts	416 SS / 55 RC	400	900
G1061-3	0.25	5/16-18F to 1/2-20M adapter, 1/2-20 M/M stud with jam nuts, 5/16-18 M/M stud with jam nuts	Neoprene rubber, durometer = 70	400	900

Datasheet for all grips

Solid Models - G1061

Solid Models - G1061-1

Solid Models - G1061-2

Solid Models - G1061-3

Producten

Item	Product	Prijs
130850	G1061 Wedge grip, 0.75” jaw width, 5/16-18F	€ 634,00
132873	G1061-1 Wedge grip, 0.375” jaw width, 5/16-18F	€ 569,00
132874	G1061-2 Wedge grip, 1” jaw width, 1/2-20F	€ 693,00
136113	G1061-3 Wedge grip, 1" jaw width, rubber jaw faces, 1/2-20F	€ 693,00

Accessories

Item	Product	Prijs	Aantal	Actie
130808	G1018-2 Swivel adapter, 5/16-18M to 5/16-18F	€ 119,00

Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
speciale bestelling aanvraag
