Draagbare digitale draaimomentmeter met externe draaimomentsensor HTG

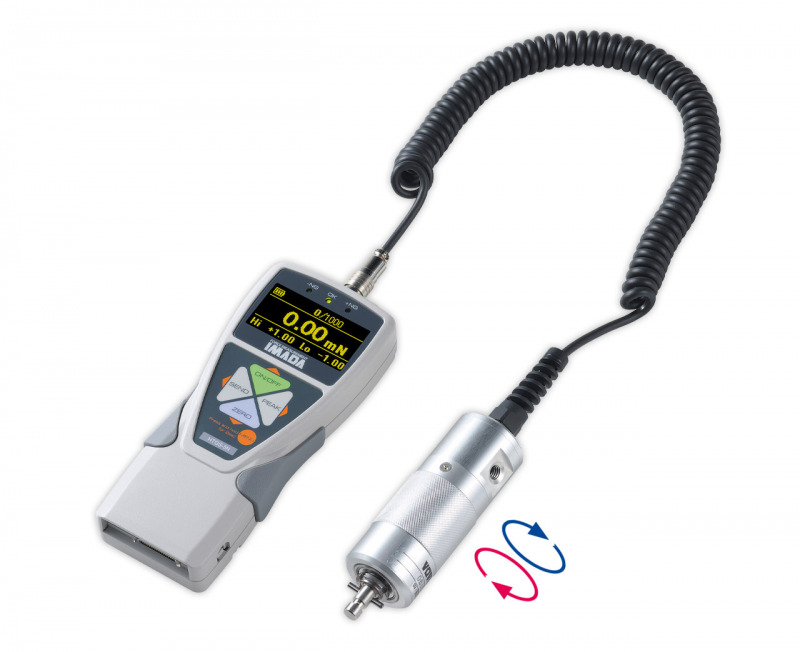

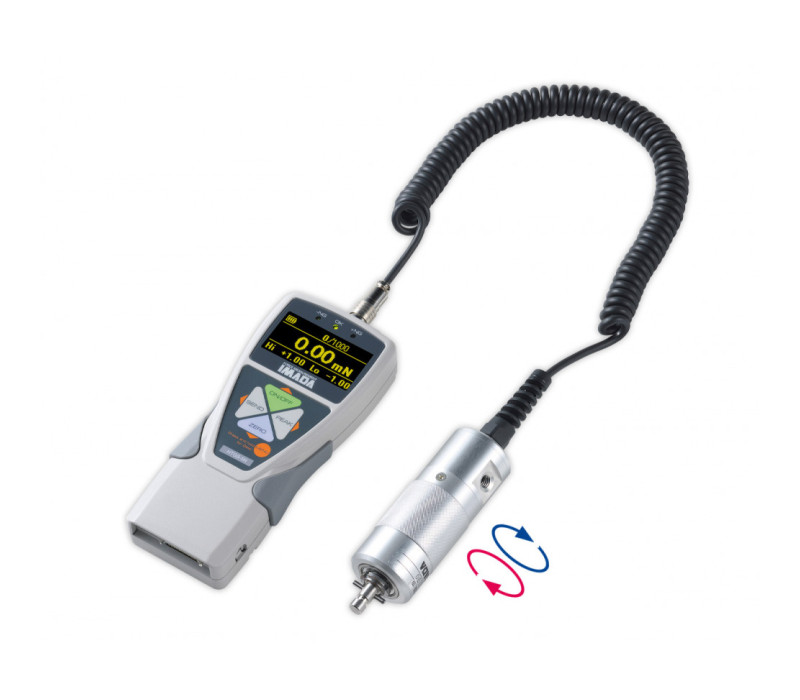

Draagbare digitale draaimomentmeter HTG met externe draaimomentsensor, zonder sensoropzetstuk

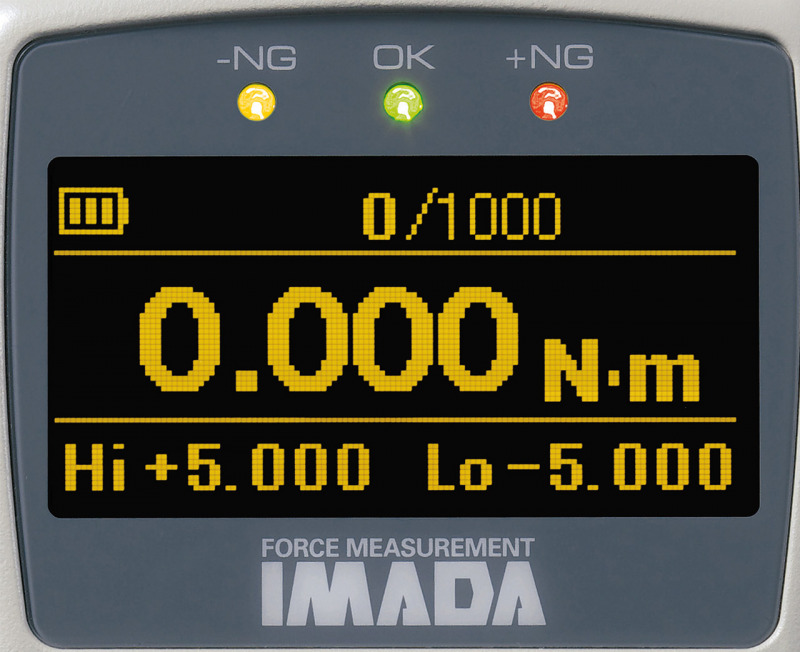

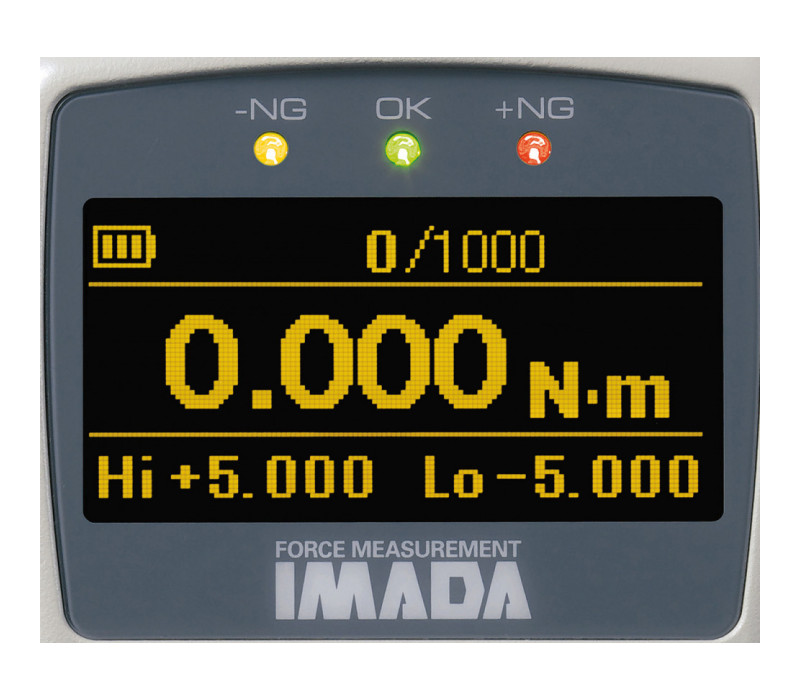

OLED-display en kleurgecodeerde indicatoren voor Go/No-Go-tests

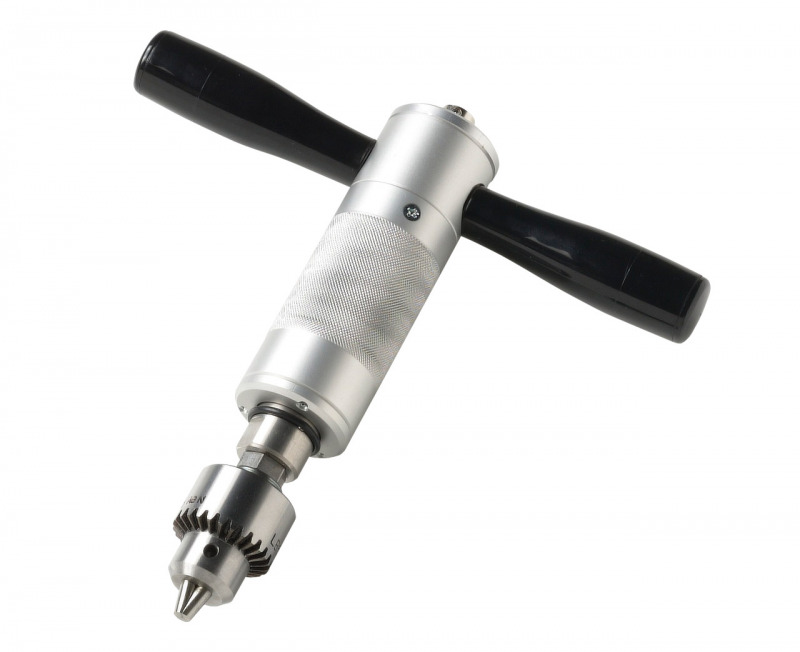

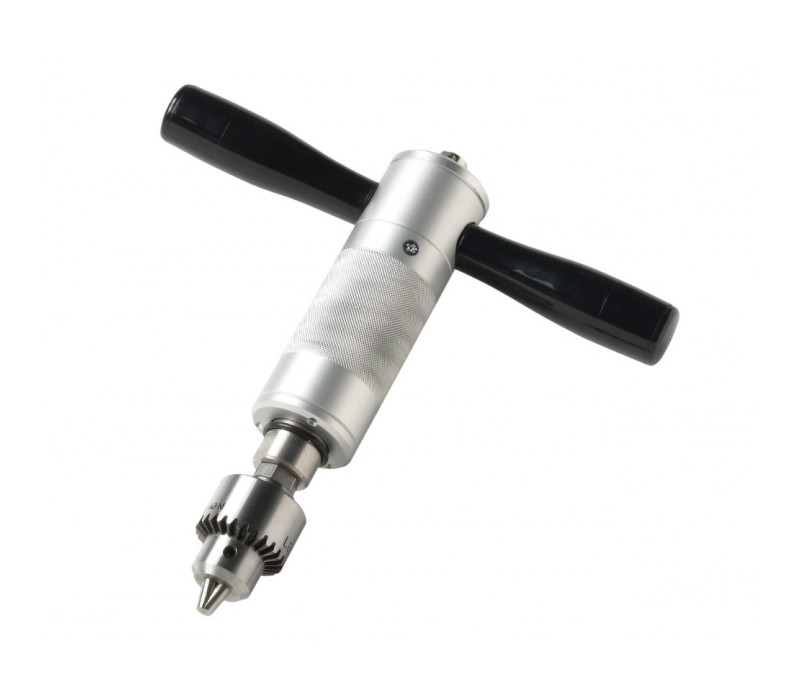

Handgreep voor de HTGS-10N-draaimomentsensor

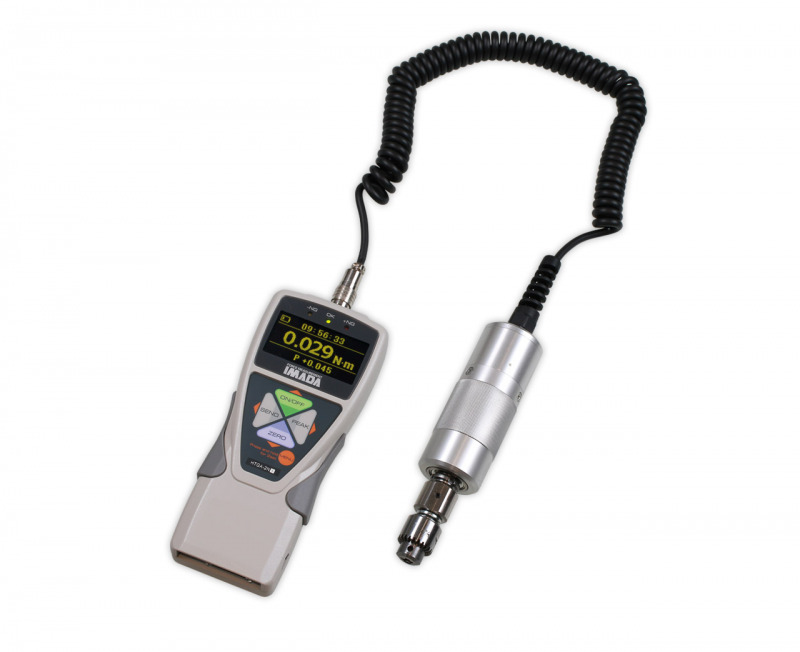

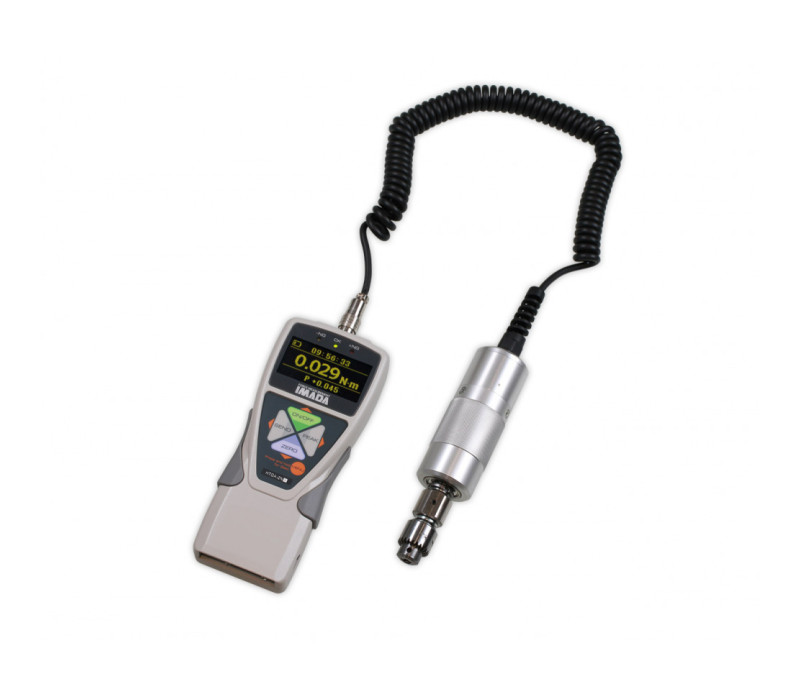

HTG-draaimomentsensor met optionele HT-DC-4-boorkop voor draaimomentpennen

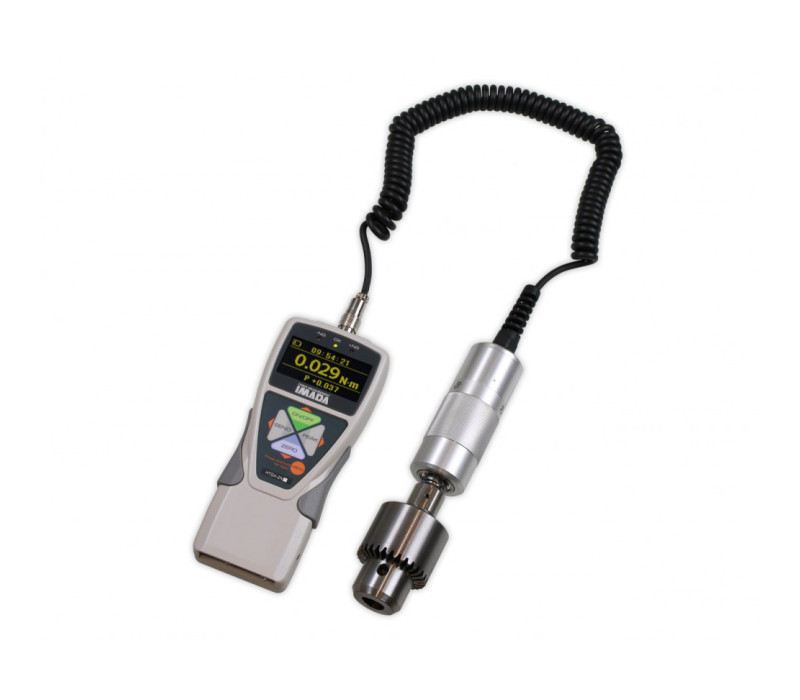

HTG-draaimomentsensor met optionele HT-DC-13-boorkop voor draaimomentpennen

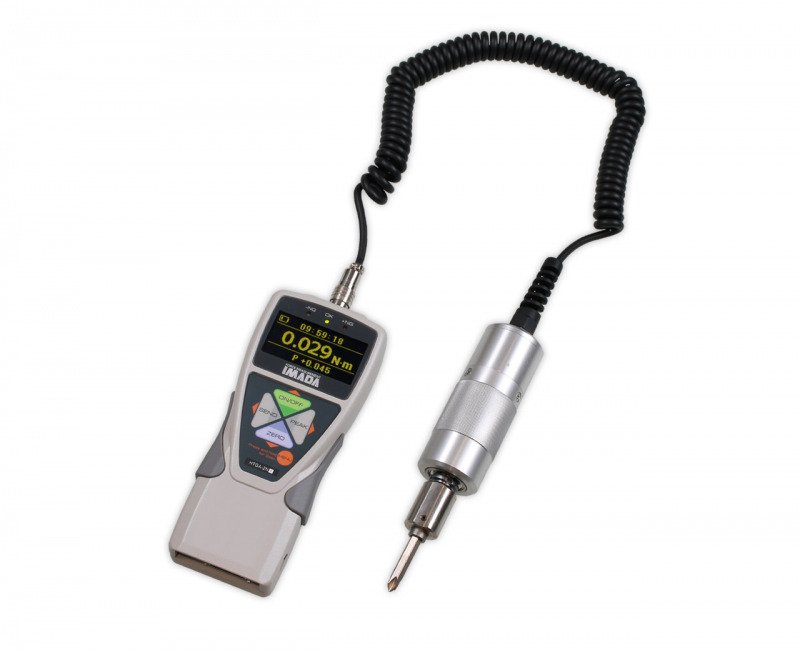

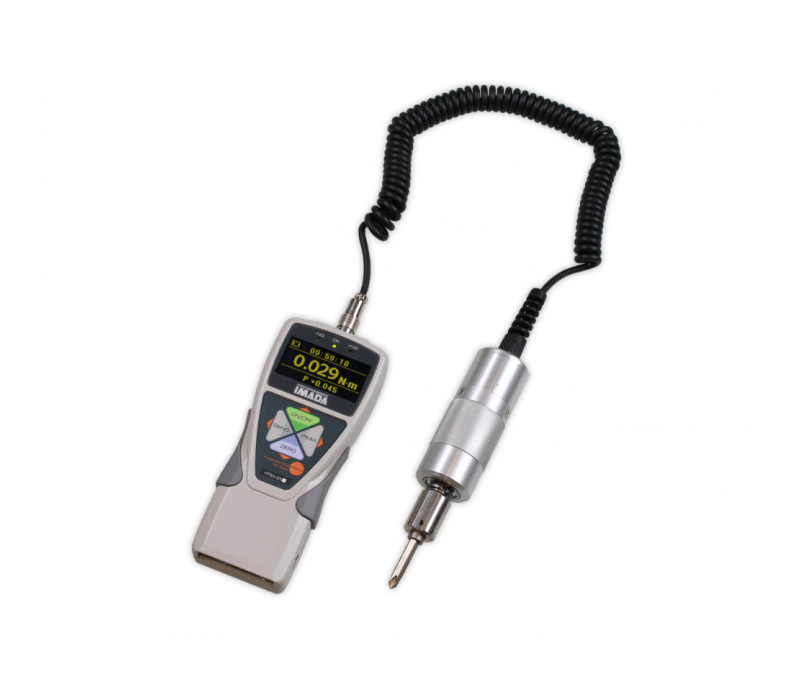

HTG-draaimomentsensor met optionele HT-DBH-bitadapter en Phillips-inzetstuk

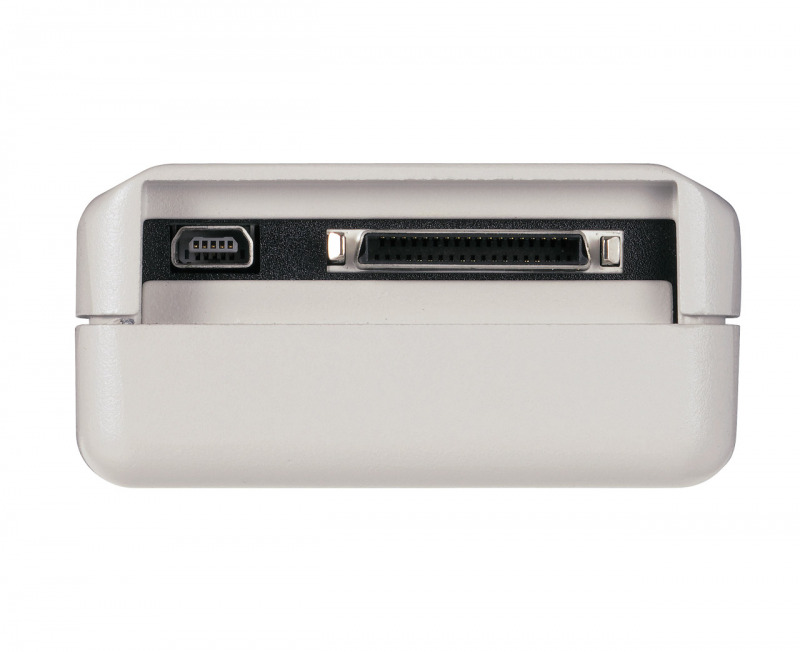

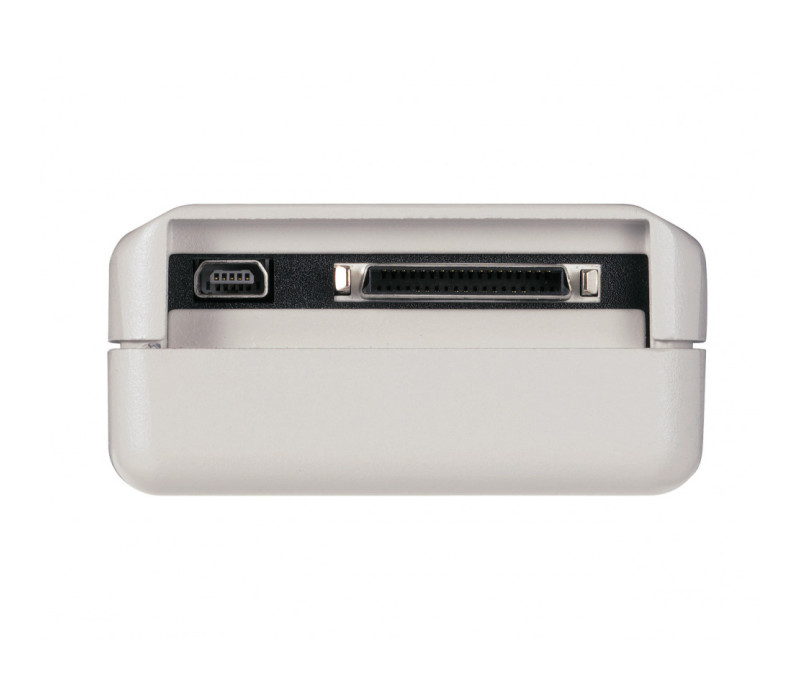

Interfaces: USB, RS-232 en analoge uitgang (optionele kabel vereist)

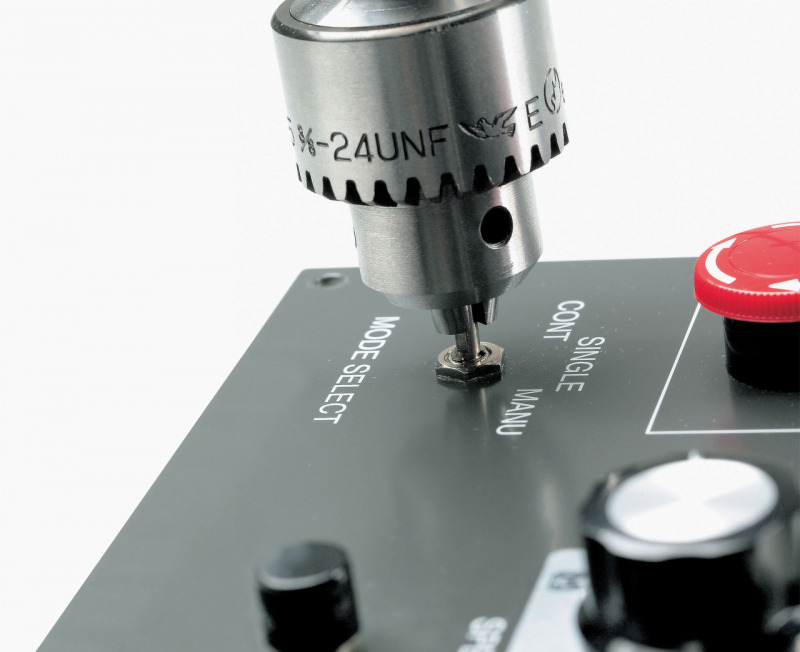

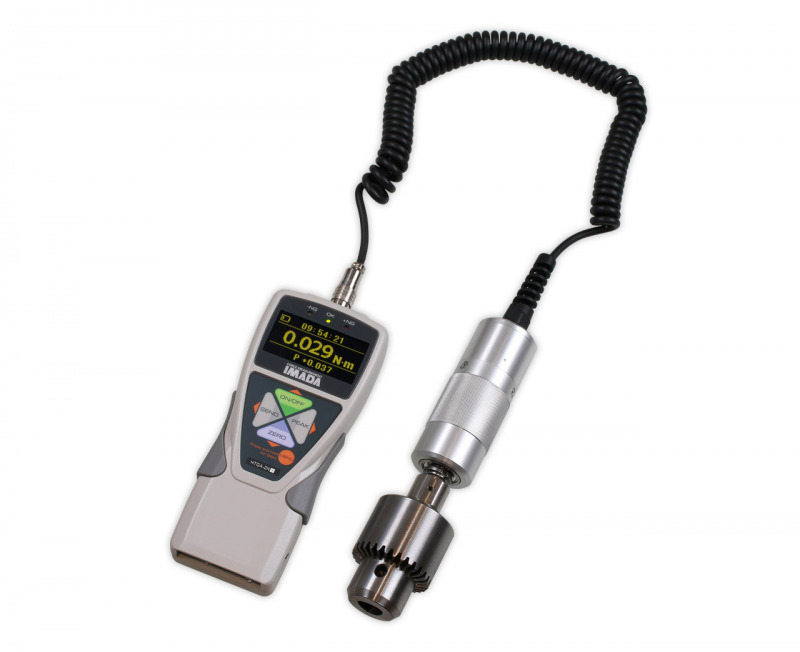

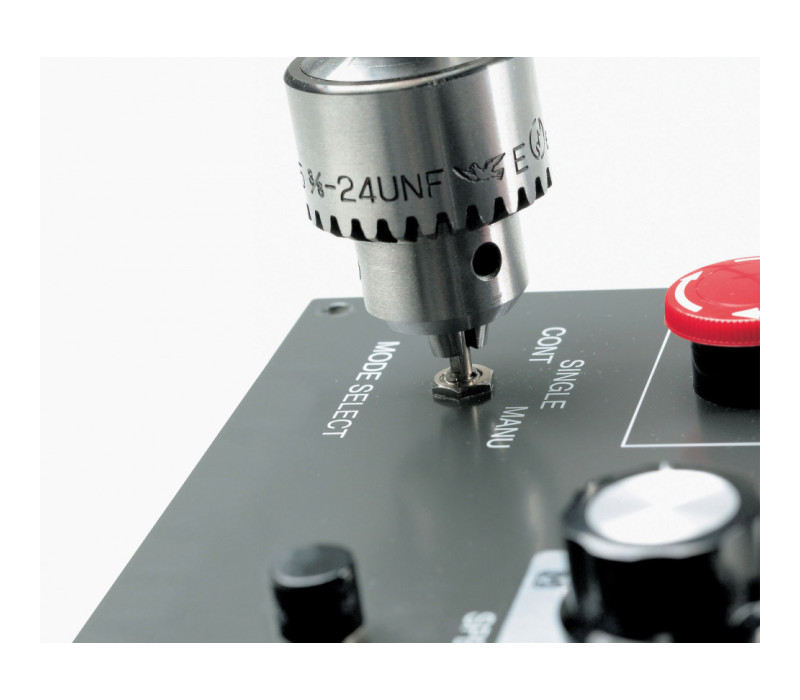

Jacobs-boorkop op de HTG-draaimomentsensor tijdens het testen van een draaischakelaar

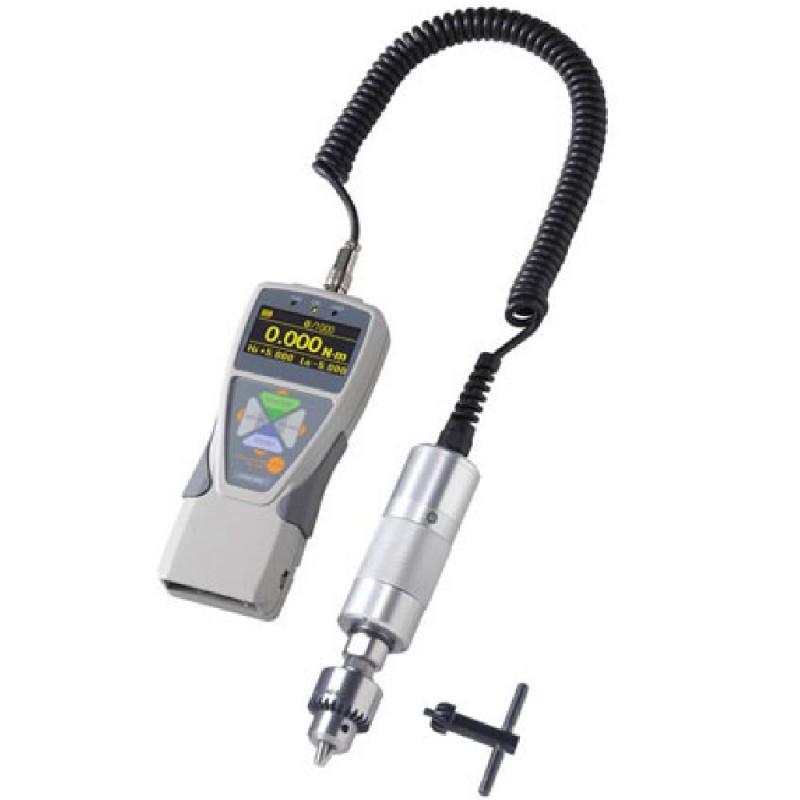

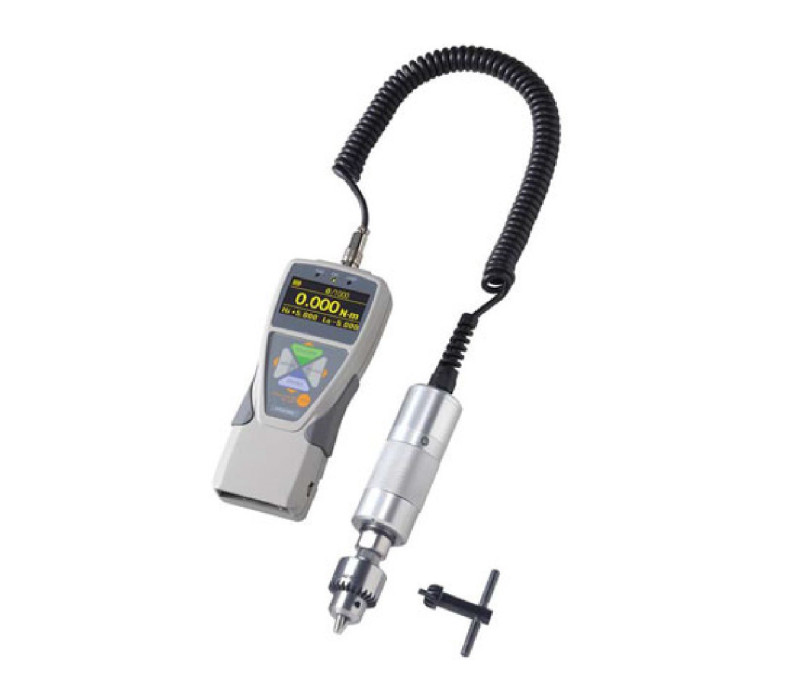

Draagbare digitale draaimomentmeter HTG

Name: Draagbare digitale draaimomentmeter HTG
SKU: 127180

Draagbare digitale draaimomentmeter met externe sensor voor metingen rechtsom en linksom

De HTG is een draagbare digitale draaimomentmeter voor het meten van draaimoment rechtsom en linksom bij schroeven, componenten, schroef- en steekverbindingen, aandrijfassen, draaischakelaars en vergelijkbare toepassingen.

De HTGS-serie combineert een externe draaimomentsensor met een 4-cijferig OLED-display, realtime- en piekmeetmodi, programmeerbare hoge/lage grenswaarden en intern geheugen voor maximaal 1.000 metingen. De hoge bemonsteringsfrequentie van 2.000 samples per seconde maakt het mogelijk snelle veranderingen in draaimoment en piekwaarden vast te leggen.

Checkline biedt zeven HTGS-configuraties. De modellen HTGS-0.5N, HTGS-2N, HTGS-5N en HTGS-10N worden geleverd met een afzonderlijke draaimomentsensor, maar zonder sensoropzetstuk. De configuraties HTGS-15L, HTGS-40L en HTGS-85L gebruiken de overeenkomstige sensorbereiken van 2 N·m, 5 N·m en 10 N·m en worden geleverd met een Jacobs-boorkop van 13 mm.

Alle Checkline-configuraties worden geleverd met ZT Logger software voor gegevensregistratie. De beschikbare uitgangen zijn afhankelijk van de configuratie: de metrische HTGS-modellen beschikken over USB-, RS-232-, analoge en relaisuitgangen, terwijl de HTGS-L-configuraties daarnaast een Digimatic-uitgang ondersteunen.

Prijs vanaf € 1.590,00

Nu bestellen

Draaimomentmeting rechtsom en linksom met afzonderlijke externe sensor
Zeven Checkline-configuraties van 50,00 N·cm tot 10,00 N·m / 85,0 lbf·in
HTGS-0.5N, HTGS-2N, HTGS-5N en HTGS-10N worden zonder sensoropzetstuk geleverd
HTGS-15L, HTGS-40L en HTGS-85L worden geleverd met een Jacobs-boorkop van 13 mm
Hogesnelheidsbemonstering met 2.000 samples per seconde
Realtime- en piekmeetmodi
4-cijferig OLED-display met 16 updates per seconde
Programmeerbare hoge/lage grenswaarden met kleurgecodeerde Go/No-Go-indicatie
Intern geheugen voor maximaal 1.000 metingen
Selecteerbare draaimomenteenheden, waaronder N·m, N·cm, kgf·m, kgf·cm, lbf·in en ozf·in
ZT Logger software voor gegevensregistratie inbegrepen bij alle Checkline-configuraties
USB-, RS-232- en ±2 V DC-analoge uitgangen; configuratieafhankelijke relais- of Digimatic-uitgangen
Oplaadbare NiMH-accu of voeding via netadapter

HTG-displayunit met externe draaimomentsensor
Jacobs-boorkop van 13 mm (HTGS-15L / 40L / 85L; HTGS-0.5N / 2N / 5N / 10N worden zonder sensoropzetstuk geleverd)
ZT Logger software voor gegevensregistratie met driver
USB-kabel
Netadapter/lader
Draagkoffer
Handgreep (HTGS-10N en HTGS-85L)
Inspectiecertificaat (HTGS-0.5N / 2N / 5N / 10N) of naar NIST herleidbaar kalibratiecertificaat (HTGS-15L / 40L / 85L)
Inbussleutel (HTGS-15L / 40L / 85L)
30-daagse proefversie van Force Recorder Professional (HTGS-0.5N / 2N / 5N / 10N)

Checkline-modellen	HTGS-0.5N HTGS-2N HTGS-5N HTGS-10N HTGS-15L HTGS-40L HTGS-85L
Meetbereiken	HTGS-0.5N: 0–50,00 N·cm HTGS-2N: 0–2,000 N·m (200 N·cm) HTGS-5N: 0–5,000 N·m (500 N·cm) HTGS-10N: 0–10,00 N·m (1000 N·cm) HTGS-15L: 15,00 lbf·in / 200,0 N·cm / 2,000 N·m HTGS-40L: 40,00 lbf·in / 500,0 N·cm / 5,000 N·m HTGS-85L: 85,0 lbf·in / 1000 N·cm / 10,00 N·m
Resolutie	HTGS-0.5N: 0,01 N·cm HTGS-2N: 0,001 N·m (0,1 N·cm) HTGS-5N: 0,001 N·m (0,1 N·cm) HTGS-10N: 0,01 N·m (1 N·cm) HTGS-15L: 0,01 lbf·in / 0,1 N·cm HTGS-40L: 0,01 lbf·in / 0,1 N·cm HTGS-85L: 0,1 lbf·in / 1 N·cm
Nauwkeurigheid	HTGS-0.5N / 2N / 5N / 10N: ±0,5 % F.S. ±1 digit HTGS-15L / 40L / 85L: ±0,5 % ±1 LSD
Selecteerbare eenheden	N·m, N·cm, kgf·m, kgf·cm, lbf·in en ozf·in (HTGS-0.5N: N·cm-bereik)
Meetmodi	Realtime en piek
Bemonsteringsfrequentie	2.000 samples/s
Display	4-cijferig OLED
Display-update	16 keer/s
Geheugen	Intern geheugen voor maximaal 1.000 metingen
Grenswaarden	Programmeerbare hoge/lage grenswaarden met Go/No-Go-indicatie en uitgangssignaal
Uitgangen	HTGS-0.5N / 2N / 5N / 10N: USB, RS-232, analoog ±2 V DC, Open Collector-comparator (+NG / OK / -NG) en overbelastingssignaal HTGS-15L / 40L / 85L: USB (virtuele COM-poort), RS-232C, Digimatic en analoog ±2 V DC
Overbelasting	HTGS-0.5N / 2N / 5N / 10N: ca. 200 % F.S.; waarschuwing vanaf ca. 110 % F.S. HTGS-15L / 40L / 85L: 200 % F.S.; overbelastingsindicator knippert boven 110 % F.S.
Voeding	Oplaadbare NiMH-accu of netadapter HTGS-0.5N / 2N / 5N / 10N: ca. 6,5 uur continu gebruik; ca. 2 uur laadtijd; 100–240 V AC-netadapter HTGS-15L / 40L / 85L: netadapter geleverd met Amerikaanse en Europese stekkers
Bedrijfstemperatuur	0 tot 40 °C
Bedrijfsvochtigheid	Maximaal 80 % RH
Afmetingen	Displayunit: 187 × 75 × 34 mm Sensor: 183 × 39 mm
Gewicht	Displayunit: ca. 490 g Sensor: ca. 530 g zonder sensoropzetstuk

Producten

Item	Product	Prijs
134709	HTGS-0.5N Digital Torque Tester without sensor attachment	€ 1.708,00
134711	HTGS-2N Digital Torque Tester without sensor attachment	€ 1.590,00
134710	HTGS-15L Digital Torque Tester (Jacobs Chuck) (15 lb-in, 13 mm Chuck)
134712	HTGS-5N Digital Torque Tester without sensor attachment	€ 1.590,00
134686	HTGS-40L Digital Torque Tester (Jacobs Chuck) (40 lb-in, 13 mm Chuck)
134714	HTGS-10N Digital Torque Tester without sensor attachment	€ 1.679,00
134715	HTGS-85L Digital Torque Tester (Jacobs Chuck) (85 lb-in, 13 mm Chuck)

Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
speciale bestelling aanvraag
