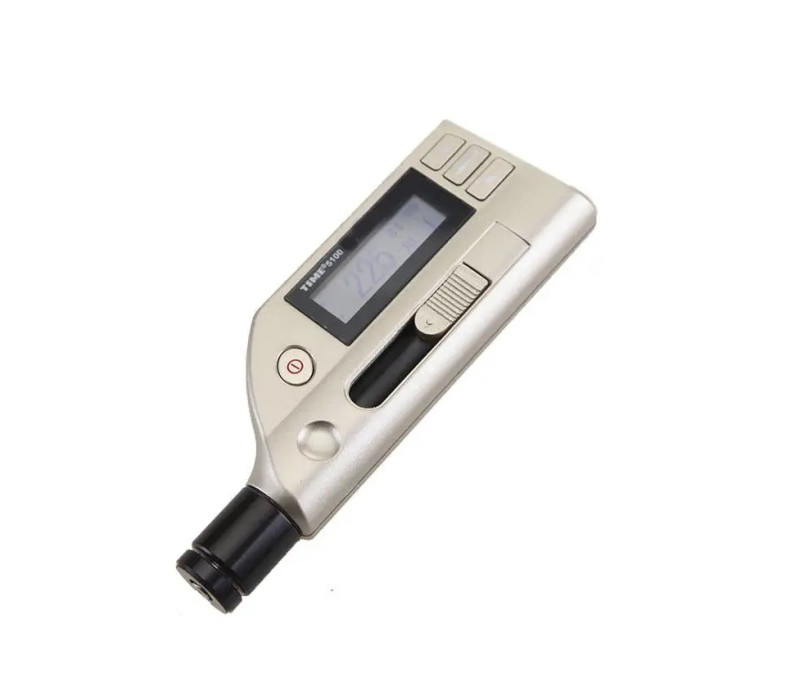

Time 5100 display aanzicht

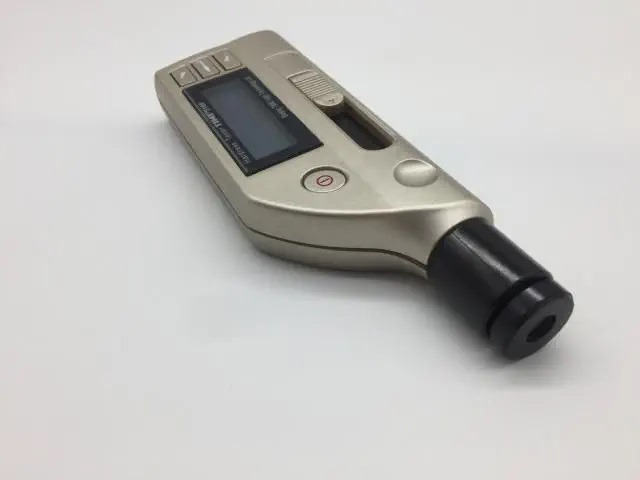

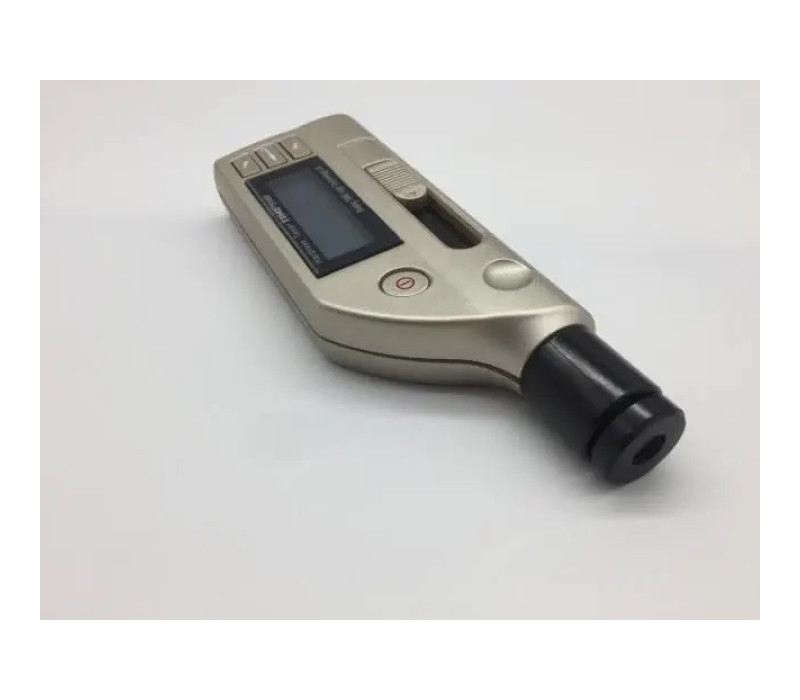

TIME 5100 vooraanzicht

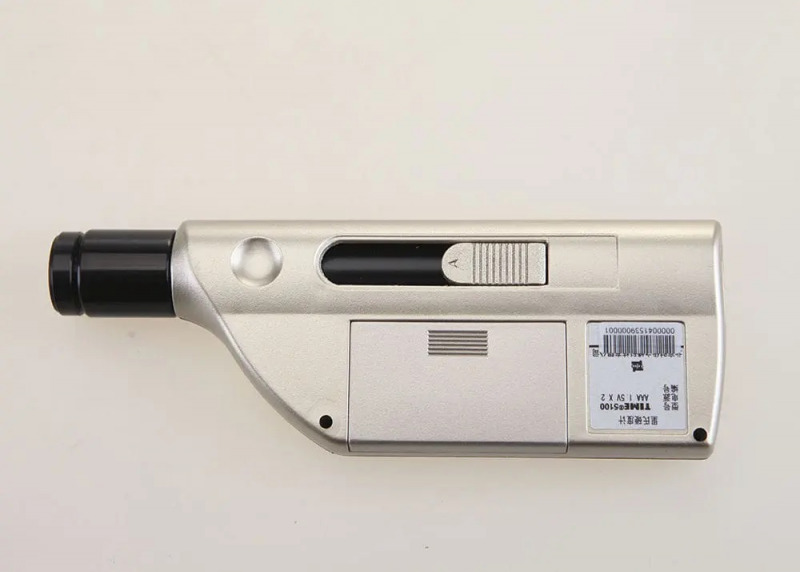

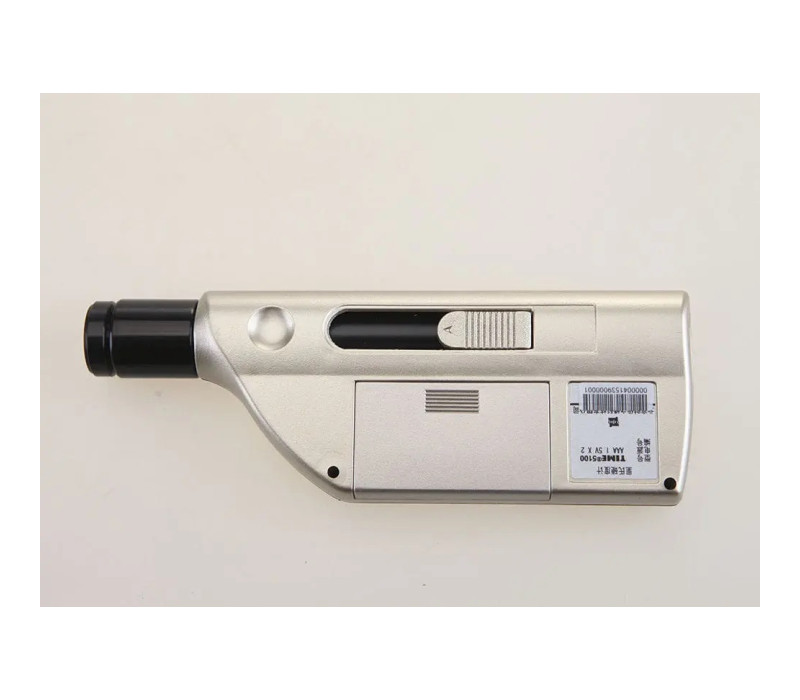

TIME 5100 achteraanzicht

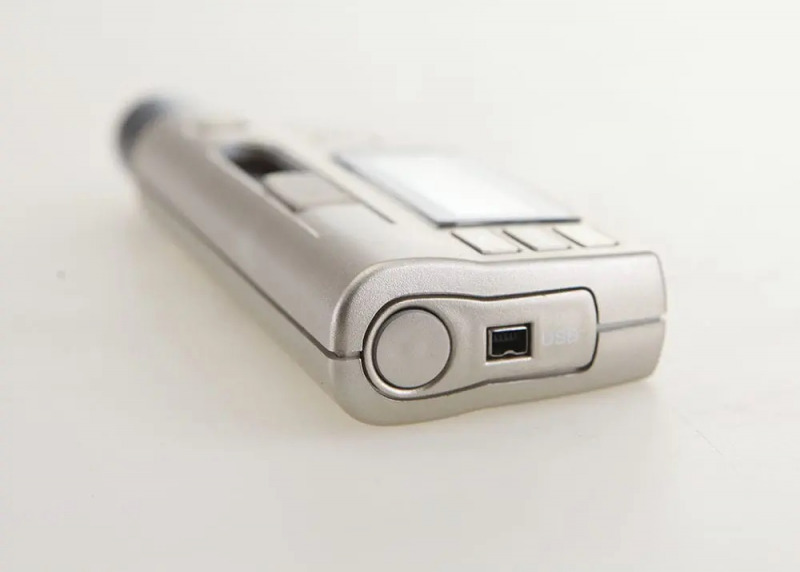

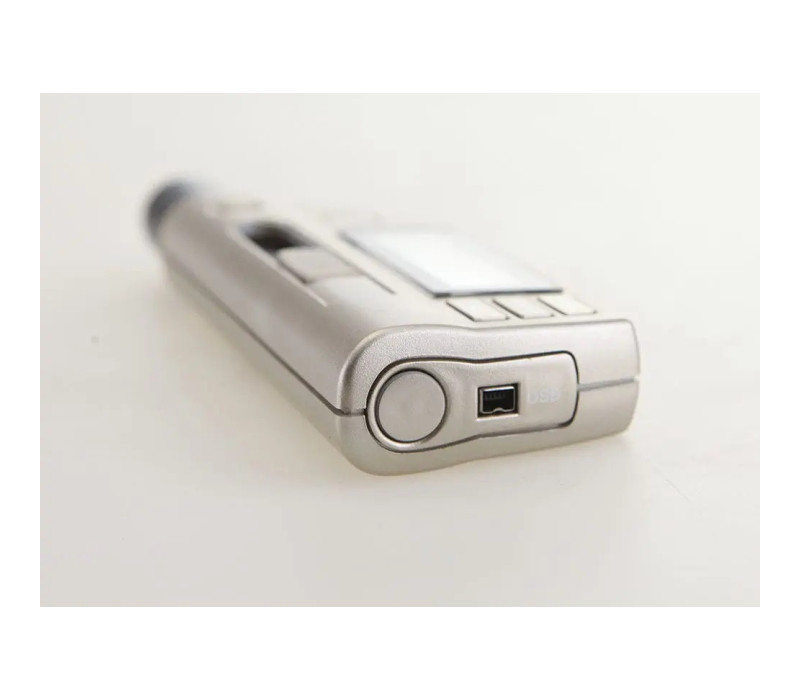

USB connectie

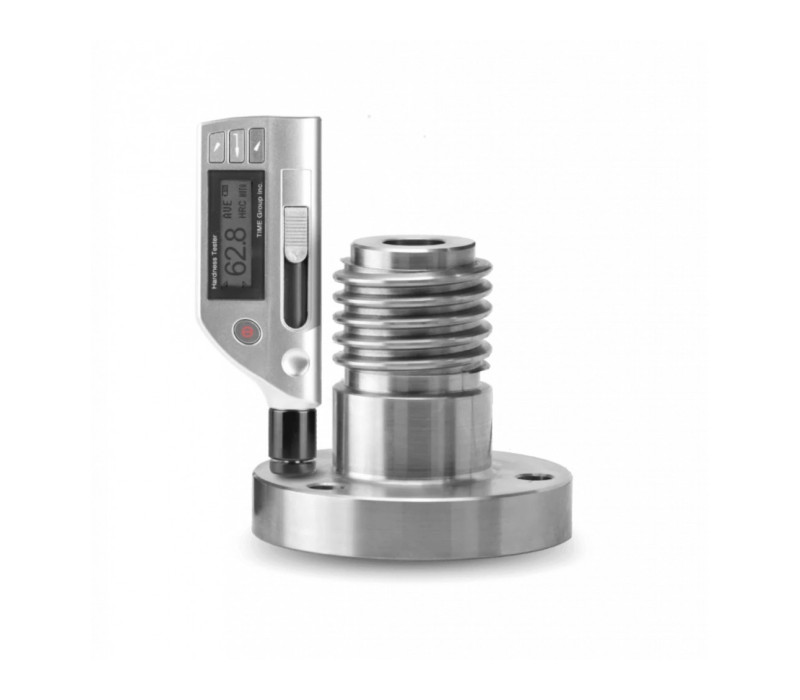

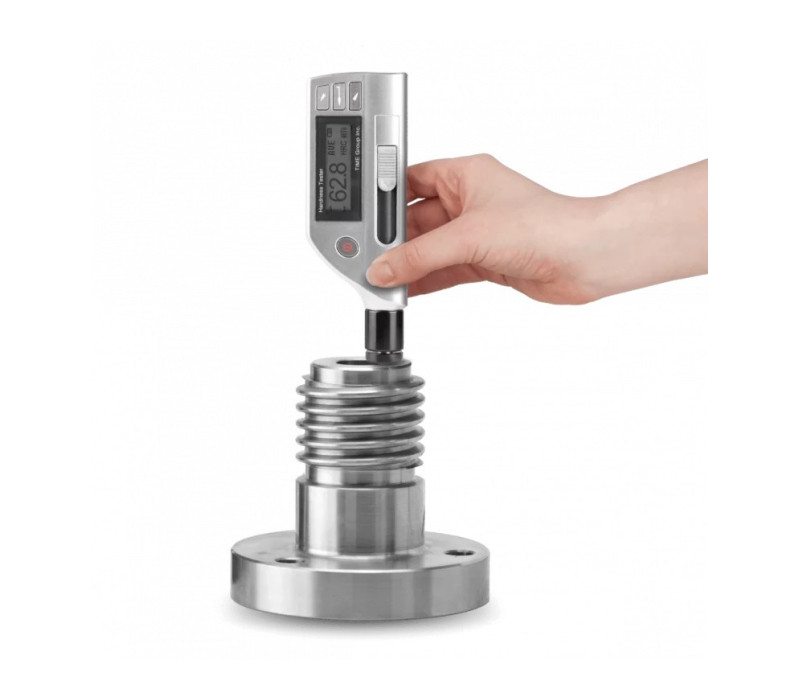

TIME 5100 op test onderdeel

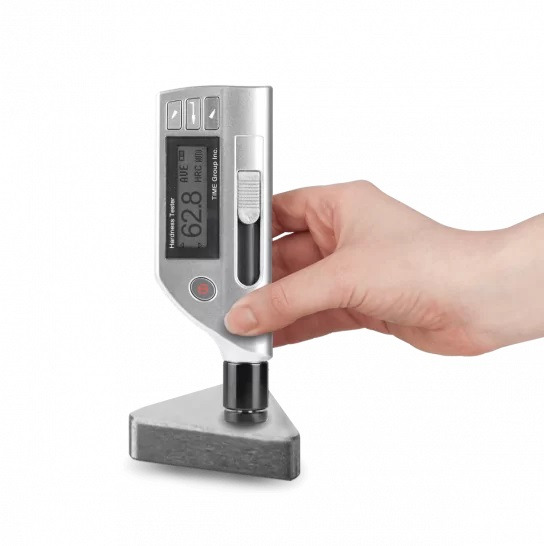

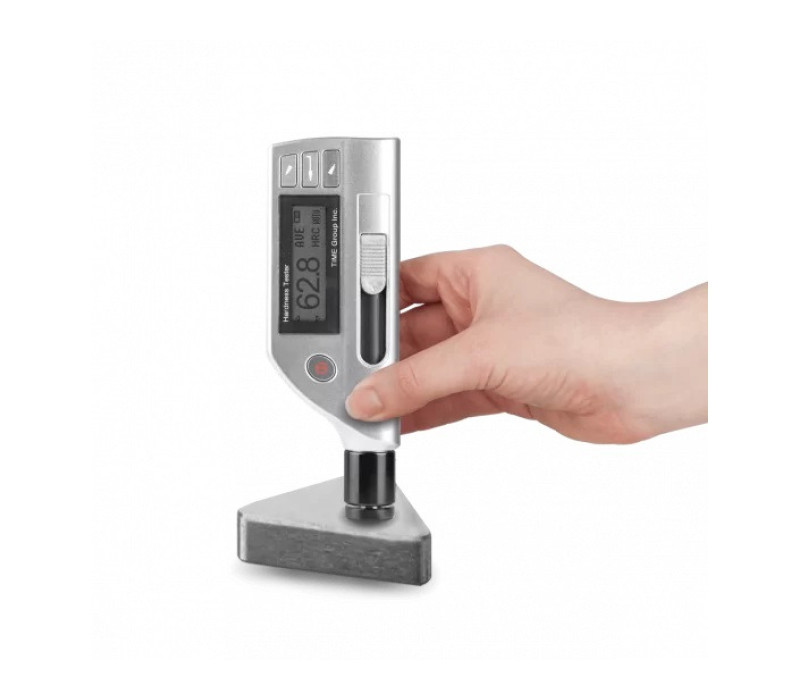

TIME 5100 op test blok

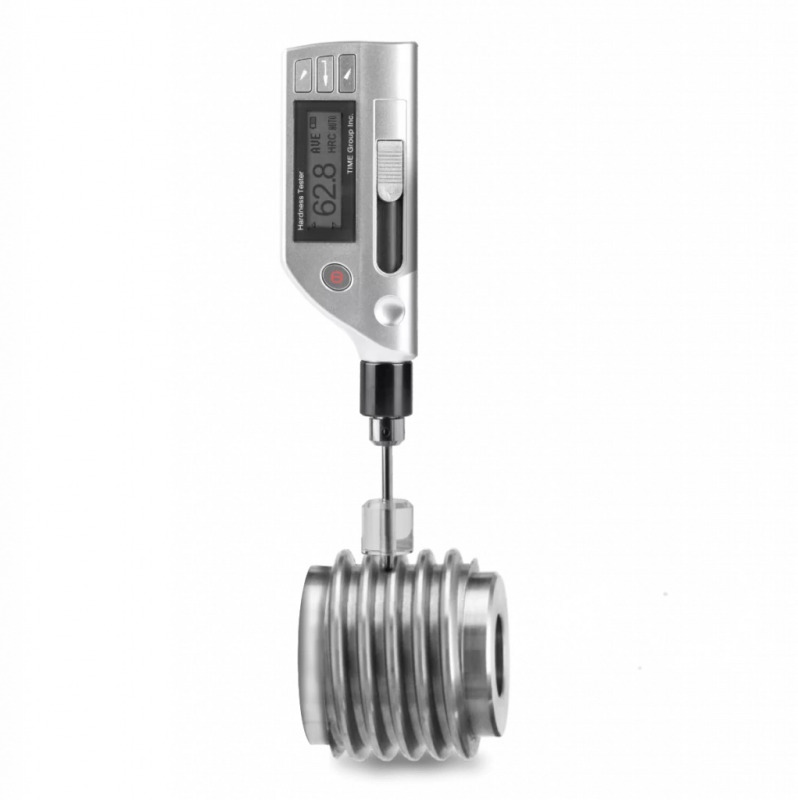

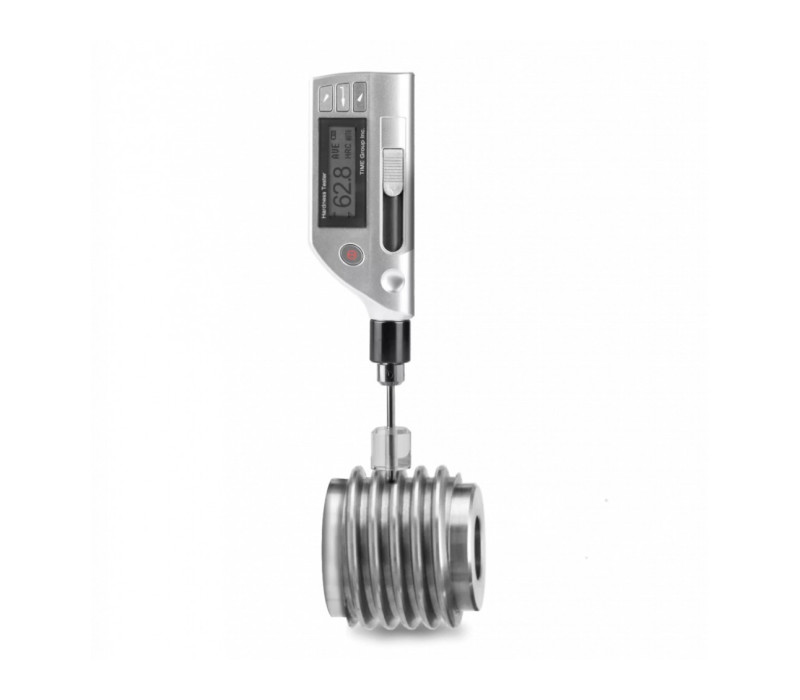

TIME 5104 op test object draad hardheid meten.

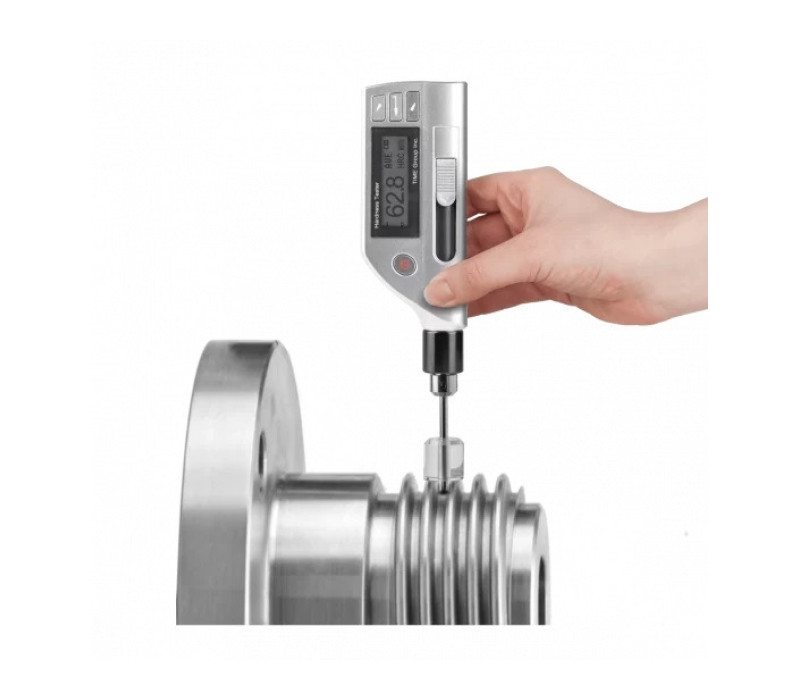

TIME 5104 op test object

Impact Draagbare Hardheidstester

Name: Impact Draagbare Hardheidstester
SKU: 126188

De compacte hardheidsmeters TIME 5100, TIME 5102 en TIME 5104 werken volgens de dynamische rebound-testmethode van Leeb.

De Leeb-hardheidstest werd in 1975 in Zwitserland ontwikkeld en is nu een van de meest gebruikte draagbare hardheidstestmethode beschikbaar. De hardheidsmeters van dit type blinken uit in hun snelle en betrouwbare metingen, ze zijn compact, licht en eenvoudig te bedienen.

De TIME 5100-serie is verkrijgbaar in drie verschillende modellen,

De TIME 5100, het standaardmodel, heeft een geïntegreerd D-type impactapparaat en werkt goed op testobjecten van ≥5kg (2kg op vaste ondergrond) met een ruwheid van ≤1,6μm(Ra) op het gemeten oppervlak . Met een nauwkeurigheid van 0,5% ±3HLD en zwaartekrachtcompensatie voor testen onder elke hoek levert de TIME 5100 nauwkeurige en betrouwbare testresultaten op een brede variatie aan objecten.

De TIME 5102 wordt geleverd met een volledig geïntegreerd C-type apparaat met lage impact. Met zijn lagere impact, ±25% van het D-impactapparaat, kan het objecten meten van ≥1,5kg (0,5kg op vaste ondergrond) met een minimale dikte van 1mm en een oppervlakteruwheid van ≤0,4μm(Ra). Het heeft een nauwkeurigheid van 1% ± 6HLC en kan een maximale hardheidswaarde van 1000 HV (Vickers) meten. Dit apparaat is vooral geschikt voor dunwandige objecten, coatings en/of objecten met een dunne, ≥0,2 mm, geharde diepte.

De TIME 5104 is specifieker in zijn doel, hij is uitgerust met een DL-impactapparaat voor krappe ruimtes. Dit impactapparaat met zijn speciaal ontworpen uitstekende naald kan meten in nauwe ruimtes die met een normale tester niet te bereiken zijn.
De TIME 5104 heeft een nauwkeurigheid van 2% ± 12HLC en deelt zijn andere specificaties met de TIME 5100 met het minimale gewicht van een testobject van ≥5kg (2kg op vaste ondergrond) en een ruwheid van ≤1,6μm(Ra).
De TIME 5104 is uitgerust met een oplaadbare Li-ion batterij.

De TIME 5100, TIME 5102 en TIME 5104 zijn ontwikkeld om de hardheid van metalen oppervlakken te meten, zoals staal, gietstaal, koudwerkgereedschapstaal, roestvrij staal, grijs/nodulair gietijzer, aluminium, gegoten aluminiumlegeringen, messing, brons en gesmeed koperlegeringen.
Kenmerken zoals hun compactheid, gemakkelijke kalibratie en zwaartekrachtcompensatie voor testen onder elke hoek maken ze zeer bruikbaar en efficiënt in een werkplaats, een magazijn, als onderdeel van een FAT of in het veld.

Typische toepassingen voor deze apparaten zijn: - grote, zware componenten of vaste machineonderdelen - serieproducten tijdens het productieproces - materiaalidentificatie in opslag - meting op moeilijk toegankelijke locaties De TIME 5100 en TIME 5102 werken met eenvoudig te vervangen AA-batterijen, de TIME 5104 wordt geleverd met een geïntegreerde Li-ion batterij. Alle drie de versies hebben een groot LCD-scherm met achtergrondverlichting, geïntegreerde software, een geheugen voor 270 metingen in 9 groepsbestanden en kunnen worden aangesloten op een computer of miniprinter. PC-verbinding wordt ondersteund door Software Dataview (optioneel) TH51X (speciaal voor TH51X-serie hardheidstest) met zowel online meting als offline gegevensanalysemodus: curvegrafiek, gegevensblad, instelling van tolerantielimiet en gegevensrapport zijn beschikbaar. De apparaten zijn eenvoudig te kalibreren en worden geleverd in een kit met handleiding, het juiste, ASTM/ISO-gecertificeerde hardheidsblok, een reinigingsborsteltje en een certificaat.

Als u vragen heeft, neem dan gerust contact met ons op voor meer informatie.

Prijs vanaf € 1.361,00

Nu bestellen

Draagbare dynamische hardheidstester
Conversie van hardheidsschalen Rockwell HRB, HRC, Vickers HV, Brinell HB, Shore HS, HL worden meteen weergeven
Opslaan tot wel 270 gemiddelde metingen in 9 groepen
Automatische identificatie van de impacttestrichting met zwaartekrachtcompensatie
Geïntegreerde impact apparaat, geen kabels!
Instellen van boven-/ondergrens
Dynamische snelle hardheidstest procedure
Groot meetbereik
Voor alle metalen materialen
Simpele bediening en lage testuitgaven
Helder LCD display geeft alle functies en parameters weer
Testen kan gedaan worden onder elke hoek, zelfs ondersteboven!
Optionele Dataview-software voor data-analyse en -verwerking
Voldoet aan ISO 18659 en ASTM A 956
Optionele printer beschikbaar

Y no header

Hardheidstesten van metalen oppervlakken.

Hardheidstesten kunnen worden onderverdeeld in twee categorieën, Bench hardheidsmeters en draagbare hardheidsmeters.

Testbank hardheidstesters bepalen meestal de hardheid van een monster met behulp van standaardmethoden van Rockwell, Vickers, Brinell of Shore. Meestal wordt de weerstand van het materiaal tegen plastische vervorming getest. Over het algemeen zijn tafelhardheidsmeters groot en zwaar, worden ze op een tafel of op de vloer geïnstalleerd en wegen ze >50 kg. Het voordeel van deze testers is dat de testomgeving en testmethode eenvoudig te controleren zijn. Stationaire apparatuur heeft een hoge mate van herhaalbaarheid, wat een nauwkeuriger resultaat oplevert.

Draagbare hardheidsmeters zijn kleiner van formaat en wegen waardoor ze gemakkelijker te gebruiken zijn in het veld. De meeste van deze testers zijn van het niet-destructieve type en gebruiken technologie zoals rebound, electromatic of ultrasonic. Moderne draagbare hardheidsmeters kunnen de hardheid in vrijwel alle hardheidsschalen detecteren. Ze zijn draagbaar en in de meeste gevallen eenvoudig te bedienen. Er is geen monster nodig omdat de test direct op het onderdeel kan worden uitgevoerd. De meeste moderne draagbare hardheidsmeters kunnen zijn uitgerust met een interne opslag om de testgegevens op te slaan, en velen gebruiken een app om parameters in te stellen en gegevens over te dragen naar een computer of server voor rapportagedoeleinden.

Video

▶

Meetbereik / materialen

Materialen	HLD	HRB	HRC	HB	HV	HS
Staal & gegoten staal	300 - 900	38.4 - 99.8	20 - 68.4	81 - 654	81.1 - 955	32.5 - 995
Gereedschapsstaal voor koud werk	300 - 840	-	20.4 - 67.1	-	80 - 898	-
Roestvrij staal	300 - 800	46.5 - 101.7	19.6 - 62.4	85 - 655	85 - 802	-
Grijs gietijzer	360 - 650	-	-	93 - 334	-	-
Nodulair gietijzer	400 - 660	23.8 - 34.6	-	131 - 387	-	-
Gegoten aluminium	200 - 570	13.5 - 95.3	-	26.8 - 164	-	-
Messing	200 - 550	-	-	40 - 173	-	-
Brons	300 - 700	-	-	60 - 290	-	-
Koper	200 - 690	-	-	45 - 315	-	-
Gesmeed staal	-	-	-	143 - 650	-	-

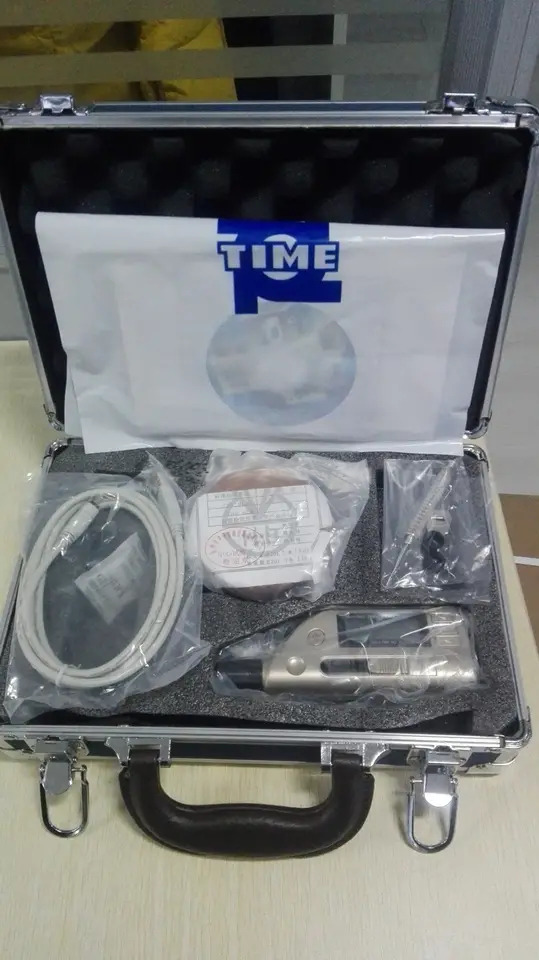

De Impact hardheidsmeter wordt geleverd inclusief:

Testblok met HLD/C/DL-waarde
ISO/ASTM-certificaat voor testblok
AAA-batterijen (2 stuks) voor 5100/5102
Oplader voor TIME 5104
Steunring klein
Borstel
Koppelpasta
USB communicatie kabel
Handleiding
Certificaat
Koffer

Specificaties

Model	TIME 5100	TIME 5102	TIME 5104
Impact apparaat	D geïntegreerd	C geïntegreerd	DL geïntegreerd
Hardheidsschalen	HRC, HRB, HRA, HV, HB, HDL, HS	HRC, HRB, HRA, HV, HB, HLC, HS	HRC, HRB, HRA, HV, HB, HLDL, HS
Nauwkeurigheid	0,5% ± 3HLD	1% ± 6HLC	2% ± 12HLDL
Geheugen	270 gemiddelde meetwaarden in 9 groepsbestanden	270 gemiddelde meetwaarden in 9 groepsbestanden	270 gemiddelde meetwaarden in 9 groepsbestanden
Output	USB	USB	USB
Min. oppervlakteruwheid van het werkstuk	1,6μm ( Ra)	0,4μm ( Ra)	1,6μm ( Ra)
Max. hardheid van het werkstuk	960HLD	960HLC	950HLDL
Min. straal van het werkstuk (convex/concaaf)	Rmin = 50mm(met steunring Rmin = 10mm)	Rmin= 11mm (met steunring)	Rmin = 10mm (met steunring Rmin = 10mm)
Min. werk stuk gewicht	2~5kg op stabiele ondergrond 0,05~2kg met compacte koppeling)	0.5~1.5kg op stabiele steun 0.02~0.5kg met compacte koppeling	2~5kg op stabiele ondergrond 0,05~2kg met compacte koppeling
Min. werkstukdikte gekoppeld	5mm	1mm	5mm
Min. dikte van uitgeharde lagen	0,8mm	0,2mm	0,8mm
Continue werktijd	8h (zonder achtergrondverlichting)	8h (zonder achtergrondverlichting)	8h (zonder achtergrondverlichting)
Voeding	AAA 1.5V batterijen	AAA 1.5V batterijen	Oplaadbare batterij, 3,7V
Bedrijfstemperatuur	0~40℃	0~40℃	0~40℃
Afmetingen (mm)	155mm ×24 mm × 55mm	155mm × 24mm × 55mm	210mm × 24mm × 55mm
Gewicht (g)	180gr	180gr	200gr

Producten

Item	Product	Prijs
138706	T-5100 Impact-D Portable Hardness Tester	€ 1.361,00
138705	T-5102 Impact-C Portable Hardness Tester	€ 1.782,00
138707	T-5104 Impact-DL Portable Hardness Tester	€ 1.992,00

Accessories

Item	Product	Prijs	Aantal	Actie
140536	Dataview software for T-5100 series	€ 179,00

Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
