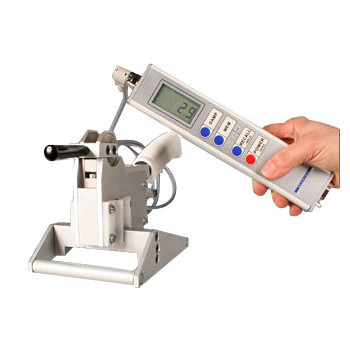

KXE Weef Spanningsmeter

De KXE Weef Spanningsmeter is ontworpen om spanningen te meten gedurende het weven. De unieke sensor configuratie voorziet in twee 25 mm brede cilindrische rollers voor het geleiden van twee groepen draden, één aan iedere zijde van de sensor. De sensor zal daarom 50 mm aan draden meten wanneer het proces draaiende is. De elektronische indicator meet de kritieke hoge en lage pieken die optreden in het weef proces en slaat deze op. Deze pieken kunnen vervolgens geanalyseerd en gebruikt worden voor evaluatie van het proces.

Opgeslagen data kan naar een PC verzonden worden en geanalyseerd worden met behulp van de GRATIS Spanning Inspectie Software.

Kenmerken

Draagbare meetkop om groepen draad van weefmachines te meten
De sensor kan eenvoudig in en uit gebruik worden genomen, ook terwijl de machine draait
Opslag van laatste, gemiddelde, Max, Min, PIEK-MAX, PIEK-MIN spanning waarden gedurende een ingestelde meetperiode
Er kunnen 4 verschillende geheugen modi geselecteerd worden:
Modus S: er worden enkel statistische waarden per serie weergegeven
Modus L: statistieken plus 10 weergegeven waarden van iedere serie metingen
Modus C: statistieken plus 4000 weergegeven waarden, willekeurig opgesplitst tot 255 series
Modus F: zoals C plus een hogere meetfrequentie van 100 Hz = waarden/s
LCD met verlichte achtergrond voor betere leesbaarheid
Aanpasbare elektronische demping voor betere metingen wanneer de spanning constant verandert
Constante meet breedte van 50 mm
Display van de spanningsmeter kan omgekeerd worden voor links- en rechtshandig gebruik, om alle meetposities eenvoudig te bereiken
2 interfaces:
Seriële Interface: (RS 232) voor aansluiting op een PC
Analoge Interface: (0 - 2 V) voor aansluiting op een lijn opnemer
Geheugen van max. 4000 weergegeven spanningswaarden, opgesplitst naar 255 meetseries en statistieken (Laatste, Gemiddeld, MIN en MAX van weergegeven waarden, MIN-PIEK en MAX-PIEK zijn waarden, gemeten binnen een meet frequentie van 5 kHz)

Gebruik

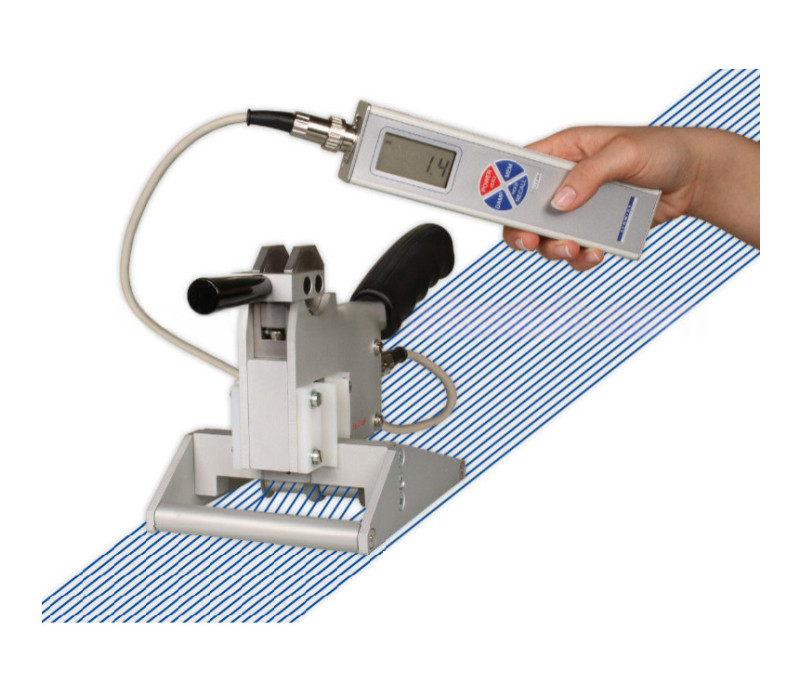

Beweeg de hendel in de richting van het handvat om het frame met de ondersteunende rollers omhoog te bewegen. Houd de meetkop boven de draad groep, zodat deze parallel loopt aan de metende voeler en de ondersteunende rollers. Duw de meetroller door de draadgroep, draai de meetkop 90° en beweeg de hendel naar voren.

Spanningsbereik

Model	Ranges	Resolutie
KXE-20K	0,50 - 20,00 daN	0,01 daN
KXE-50K	0,5 - 50,0 daN	0,1 daN

Leveromvang

Spanningsmeter en sensor
transport verpakking
batterij
RS232 datakabel
Spanning Inspectie Software
gebruikershandleiding

Specificaties

Nauwkeurigheid	Voor 10% tot 90% van bereik: ±1% van volledige schaal en ±1 cijfer voor rest van bereik: ±3% van volledige schaal en ±1 cijfer
Meeteenheden	daN
Buiten Bereik	10% van volledige schaal, zonder nauwkeurigheid garantie
Bescherming tegen overbelasting	150% van volledige schaal
Meetprincipe	Rekstroken
Signaal verwerking	Digitale 16 bits A/D converter
Demping	Aanpasbaar elektronische demping (bewegend gemiddelde)
Meetfrequentie	Enkel 5 kHz intern
Display	4 cijfers, 11 mm hoog
Display Verversing	Ongeveer 2 keer per seconde
Geheugen	Max. 4000 waarden plus statistieken
Uitgang Signaal Analoog	0 - 2 V DC (gelineariseerd) R (belasting) > 1 kÙ ± ongeveer 1%, omzet frequentie ongeveer 100 Hz
Uitgang Signaal Digitaal	RS 232 (19200, 8, N, 1)
Communicatie Frequentie	1 tot max. 80 metingen/s
Verbindingskabel	Sensor naar display 1,5 m
Temperatuur Coëfficiënt	Versterking: minder dan ± 0,01% van volledige schaal /C°
Temperatuur Bereik	10 - 45 °C
Luchtvochtigheid	Maximaal 85% relatief
Automatische Uitschakeling	Na ongeveer 3 minuten niet gebruikt te zijn
Voeding	9V E blok, long-life 9V lithium (ongeveer 80 uur continu gebruik)
Behuizing	Aluminium profiel met plastic buitenkant (PVC)
Gewicht	Ongeveer 370 g
Meet Rollers	2 x 22 mm kogellagers, totaal 50 mm
Breedte van Buitenste Rollers	100 mm (kogellager rollers)
Referentie Frame Hoogte Aanpassing	24 mm
Materiaal	Geanodiseerd aluminium
Referentie Frame Afmetingen	110 x 140 mm
Gewicht netto (bruto)	Ongeveer 1000 g (1900 g)
