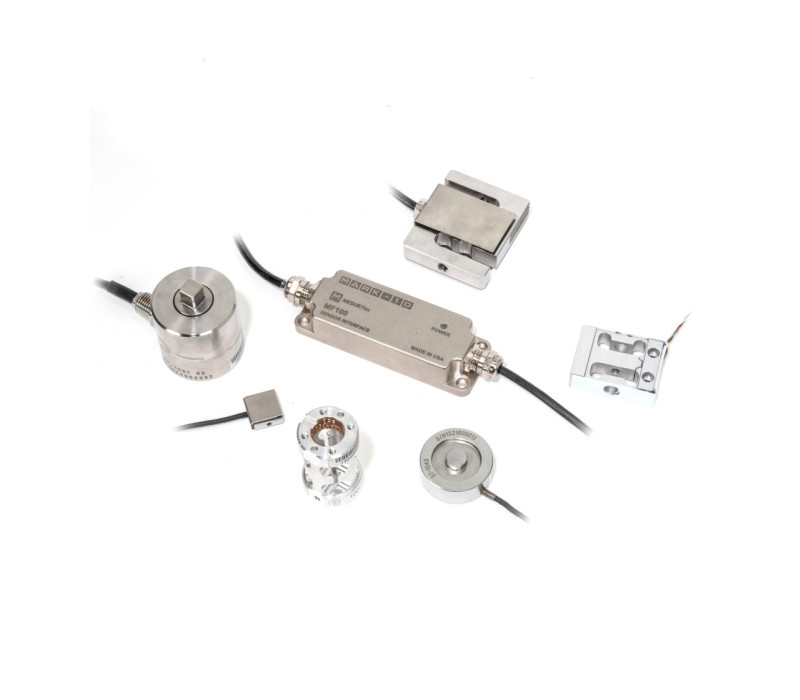

    MF100 USB Sensor Interface

    De Mark-10 MF100 USB Sensor Interface is een compacte, nauwkeurige module ontworpen om sensoren van derden voor spanningsmeting (strain-gage), krachtsensoren en momentsensoren direct via USB op een PC aan te sluiten. Het zet het analoge signaal van de sensor om in een stabiele digitale output, wat het ideaal maakt voor laboratoria, kwaliteitscontroleteams, productielijnen en R&D-omgevingen die herhaalbare en traceerbare metingen vereisen.

    Ondersteunt krachtsensoren van 0,5 N tot 4.000 kN en momentsensoren van 7 Ncm tot 57.000 Nm, dekt de MF100 een breed scala aan weeg-, kracht- en momentmeettoepassingen. Een ingebouwde schroefklemmenblok maakt snelle, soldeervrije bedrading van compatibele strain-gage sensoren mogelijk, wat de integratie in nieuwe of bestaande testopstellingen vereenvoudigt.

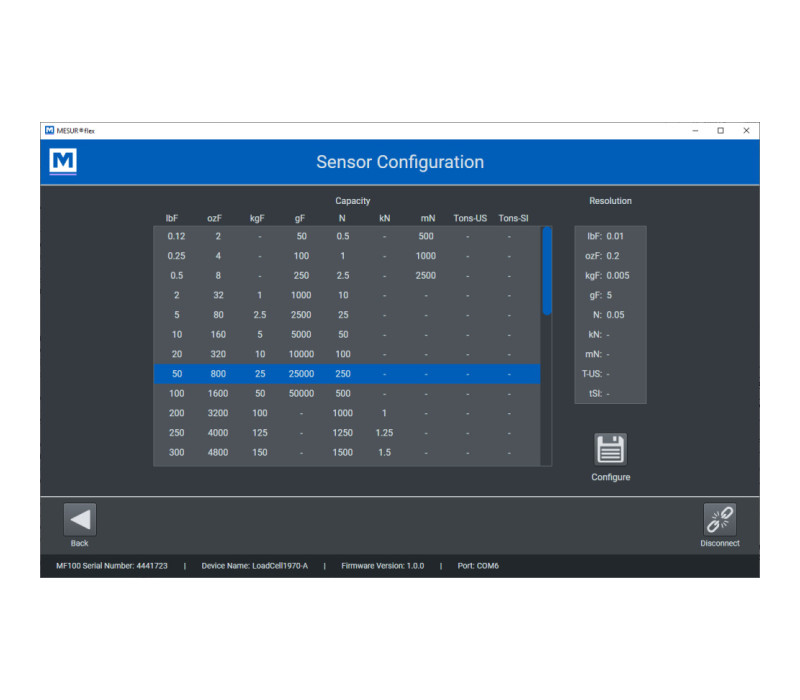

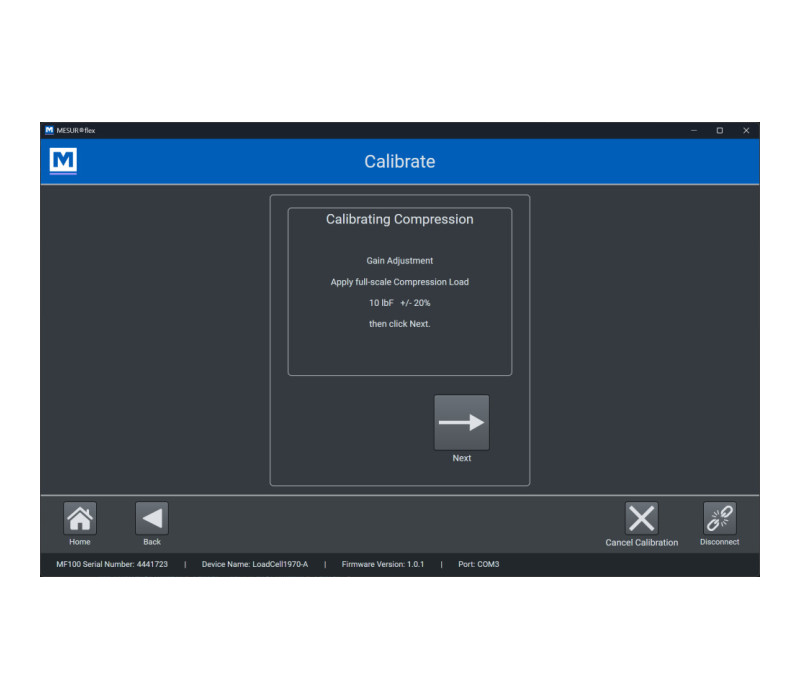

    In tegenstelling tot basis USB-adapters biedt de MF100 precisie signaalconditionering, digitale filtering en real-time acquisitie, wat zorgt voor consistente resultaten zelfs tijdens veeleisende testreeksen. Gecombineerd met MESUR®Flex software kunnen gebruikers de sensorcapaciteit en resolutie configureren, een begeleide meerstapskalibratie uitvoeren, gegevens loggen, rapporten genereren, trends monitoren en resultaten direct exporteren voor verdere analyse.

    Belangrijkste kenmerken

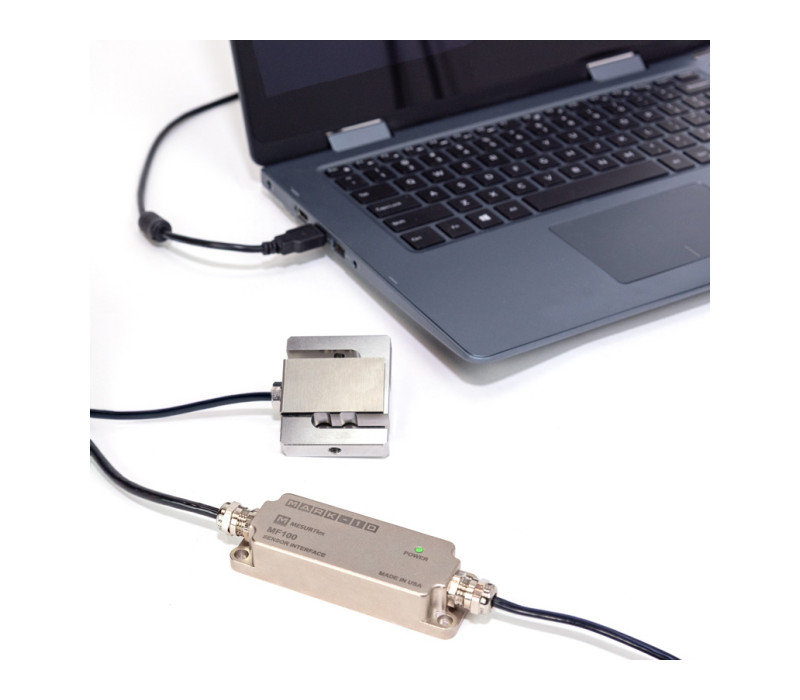

    • Directe USB-connectiviteit: Eenvoudige plug-and-play interface voor het overdragen van kracht-, moment- of strain-gage signalen naar een PC.
    • Brede compatibiliteit: Ondersteunt volledige brug, 4-draads strain-gage sensoren van derden.

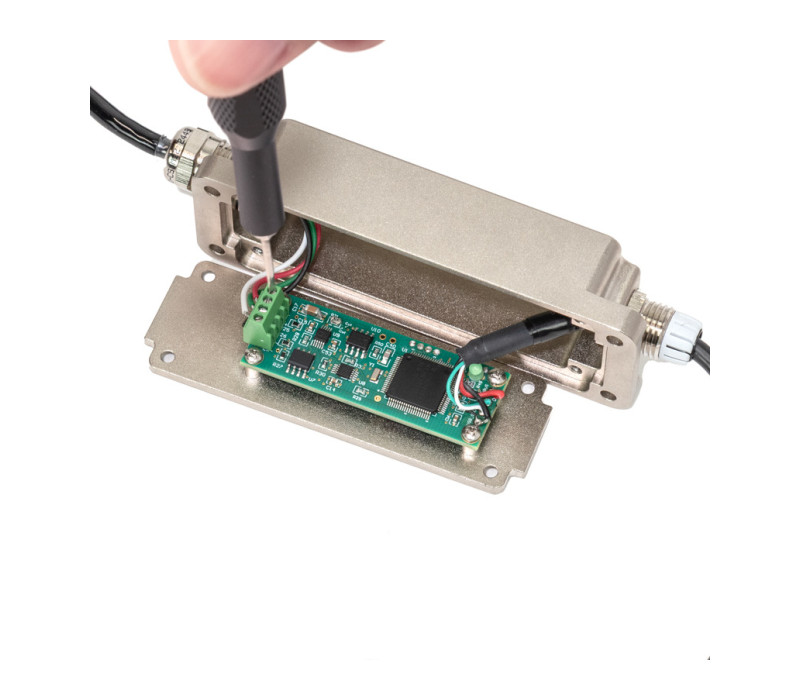

    • Schroefklemmenblok: Snelle, soldeervrije aansluiting van sensorbedrading voor flexibele systeemconfiguratie.
    • Hoge stabiliteit signaalverwerking: Precisie versterking en digitale filtering zorgen voor nauwkeurigheid bij dynamische of wisselende belastingen.
    • Robuust & compact ontwerp: Geschikt voor vaste werkstations of draagbaar gebruik in het veld.
    Belangrijkste voordelen

    • Real-time data-acquisitie: Directe visualisatie, logging en export met MESUR®Flex PC-software.
    • Eenvoudige systeemintegratie: Uitgebreide set seriële commando's voor automatisering, aangepaste opstellingen en OEM-toepassingen.
    • Verbeterde workflow-efficiëntie: Gestroomlijnde rapportage, traceerbaarheid en documentatie.
    • Betrouwbare prestaties: Stabiele, herhaalbare aflezingen voor hoogprecisie meettaken.


    Neem contact met ons op om de MF100 te configureren met de meest geschikte sensor, kabels en accessoires voor uw kracht-, moment- of strain-gage meetopstelling.
    € 705,00
    Nu bestellen
    • Interface type: USB 2.0
    • Krachtbereik: Voor een breed assortiment sensoren met een laag tot hoog meetbereik
    • Koppelbereik: Geschikt voor koppelsensoren met een laag, gemiddeld en hoog vermogen
    • Compatibele sensoren: Kracht- en koppelsensoren, en externe 4-draads rekstrookjes-sensoren
    • Ondersteunde eenheden: lbF, N, kN, ozFin, lbFft, Ncm, Nm
    • Aansluitblok: Ingebouwd schroefklemmenblok voor directe sensoraansluiting
    • Software: MESUR®Flex (realtime weergave, configuratie, kalibratie, loggen, rapportage)
    • Toepassingen: Laboratoriumtests, kwaliteitscontrole, productiebewaking, R&D

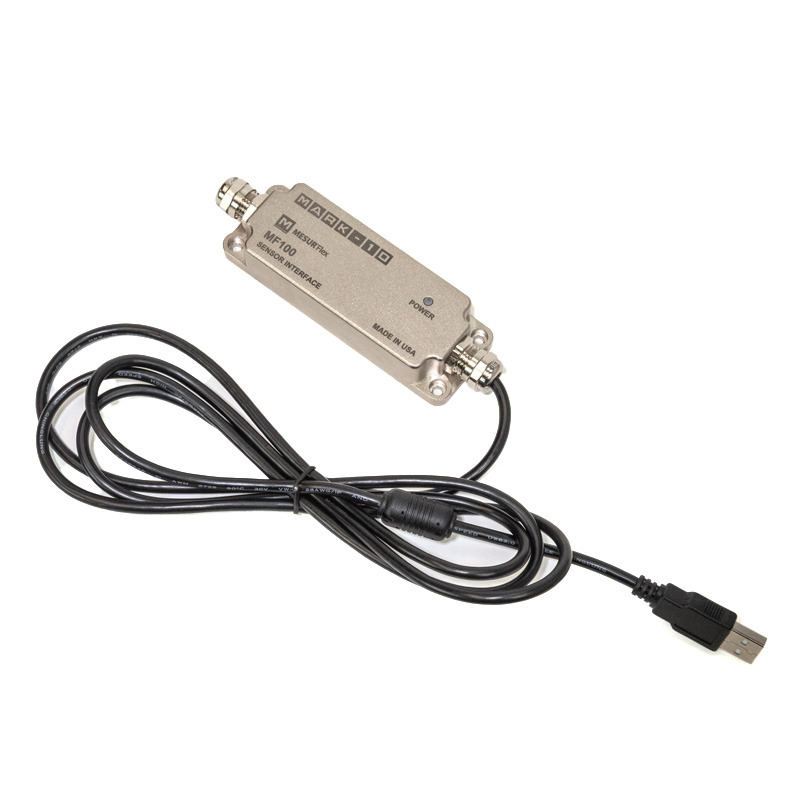

    Leveromvang

    Meegeleverd met de MF100:

    • USB-kabel van 1,5 m met bevestigingslus
    • Trekontlasting voor de sensorkabel
    • MESUR®Flex software
    • Kalibratiecertificaat

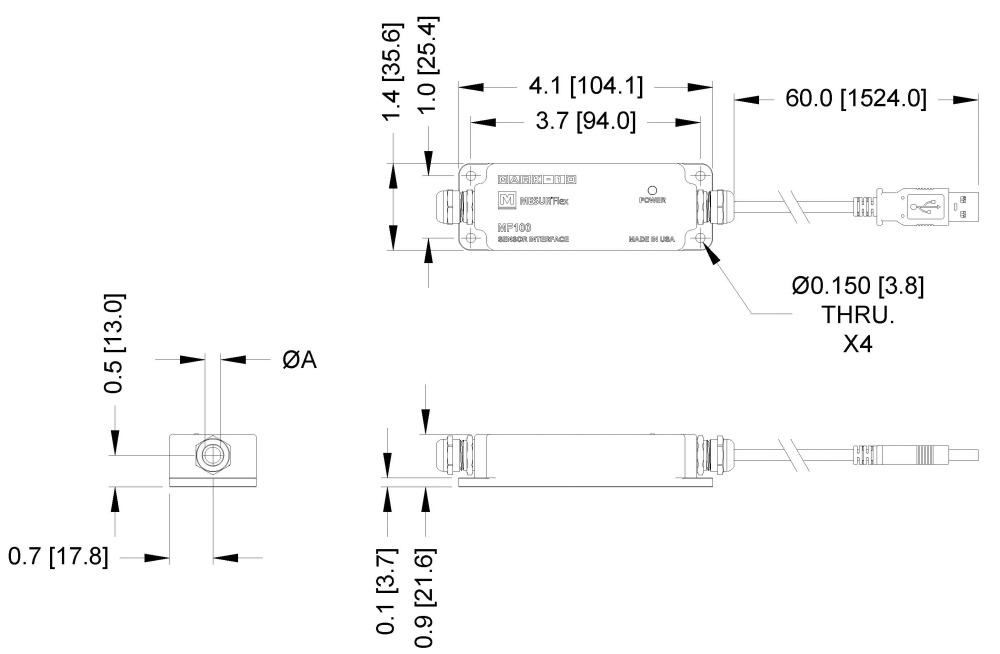

    Afmetingen-MF100

    Onderdeel Afmeting
    Lengte behuizing 4.1 in (104.1 mm)
    Bevestigingsbreedte (tussen hart-op-hartafstand van de gaten)  3.7 in (94.0 mm)
    Breedte behuizing 1.4 in (35.6 mm)
    Behuizinghoogte 1.0 in (25.4 mm)
    Totale hoogte (inclusief montage plaat) 0.9 in (21.6 mm)
    Dikte basisplaat  0.1 in (3.7 mm)
    Hoogte zijprofiel (connectorzijde) 0.7 in (17.8 mm)
    Hoogte bovenprofiel (alleen behuizing)  0.5 in (13.0 mm)
    Bevestigingsgaten Ø 0.150 in (3.8 mm), 4× thru
    Lengte USB kabel 60.0 in (1524 mm)
    Y no header

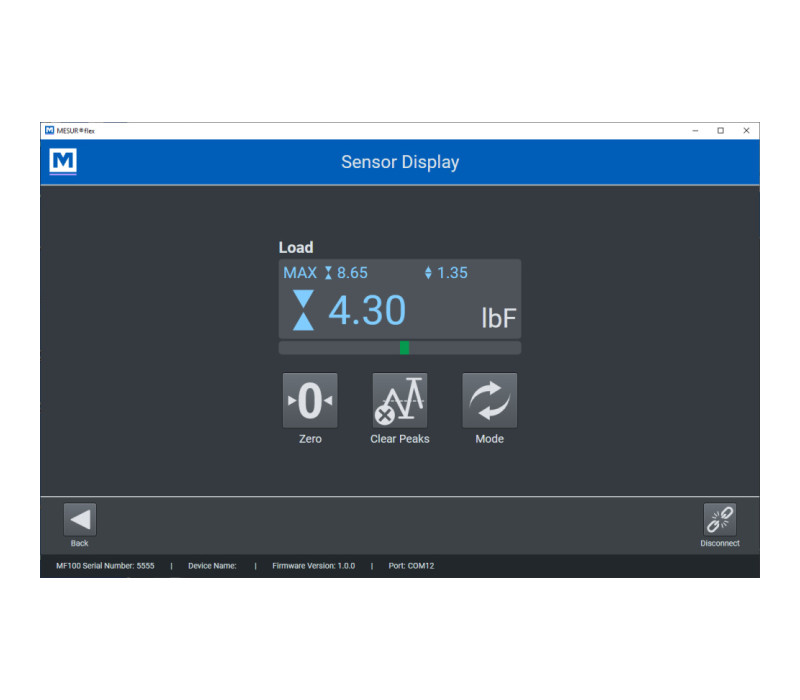

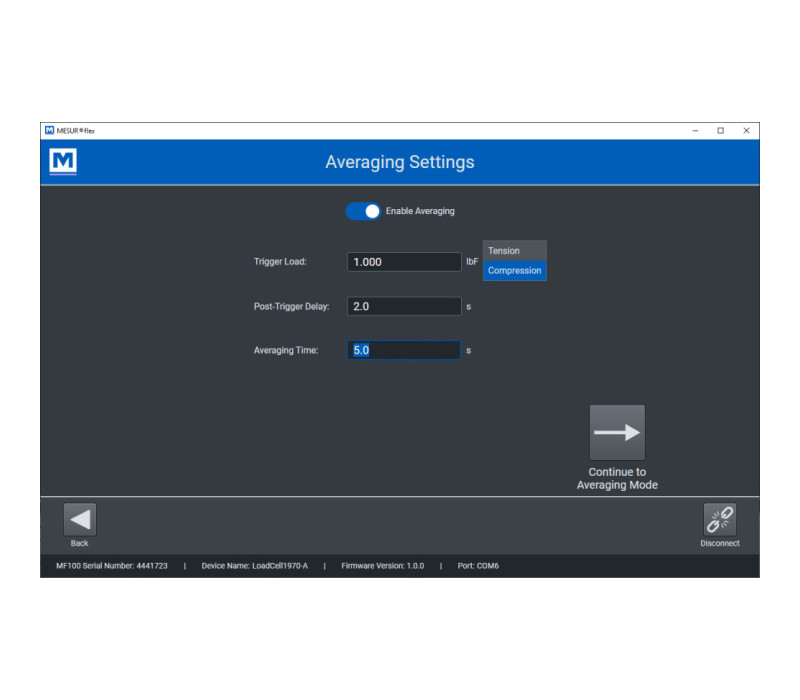

    De MF100 werkt naadloos samen met MESUR®Flex,

    MESUR®Flex is een intuïtieve software ontworpen om kracht-, koppel- en spanningstestwerkstromen te verbeteren. Door naadloos te integreren met Mark-10's digitale krachtmeters, koppeltesters en motorische teststatieven, vereenvoudigt het de dataverwerving, analyse en rapportage.

    Belangrijkste kenmerken:

    •    Real-Time Datavisualisatie: Live grafieken en digitale displays voor directe bewaking van kracht-/koppelcurves, piekwaarden en testresultaten.
    •    Aanpasbare Testconfiguraties: Definieer testparameters (bijv. snelheid, richting, instelpunten) om herhaalbare testprocedures te automatiseren.
    •    Data Export & Rapportage: Genereer gedetailleerde rapporten in CSV, Excel of PDF-formaat voor naleving, kwaliteitscontrole of R&D-documentatie.
    •    Statistische Analyse: Bereken gemiddelden, standaarddeviaties, min/max-waarden en geslaagd/mislukt-criteria om de productprestaties te evalueren.
    •    Meerkanaalondersteuning: Sluit meerdere instrumenten tegelijk aan voor uitgebreide tests op complexe systemen.


    Ideal Voor:

    Kwaliteitsborgingslaboratoria, productie, R&D en onderwijs. MesurFlex vermindert handmatige fouten, bespaart tijd en zorgt voor consistente, traceerbare resultaten.

    Datasheet MF100 USB
    User Manual
    Sensortype: Geschikt voor full-bridge rekstrooksensoren (niet meegeleverd)
    Sensorweerstand: 300–1000 Ω
    Gevoeligheid:1–3 mV/V (volledig bereik)
    Krachtmeetbereik:0,5 N tot 5.000 kN (0,12 lbF tot 500 T)
    Koppelmeetbereik:7 Ncm tot 57.000 Nm (10 ozFin tot 40.000 lbFft)
    Nauwkeurigheid belasting:±0,1% van het volledige bereik + sensor
    Bemonsteringsfrequentie: 7.000 Hz
    Gegevensuitvoersnelheid: Tot 500 Hz (door gebruiker configureerbaar)
    Interfacetype: USB 2.0
    Gewicht:0,2 kg
    Verzendgewicht:0,9 kg
    Omgevingscondities: 4–38 °C (40–100 °F), max. 96% luchtvochtigheid (niet-condenserend)
    Conformiteit: CE, UKCA
    Garantie: 3 jaar

    Gerelateerde producten

    Gerelateerde producten bekijken

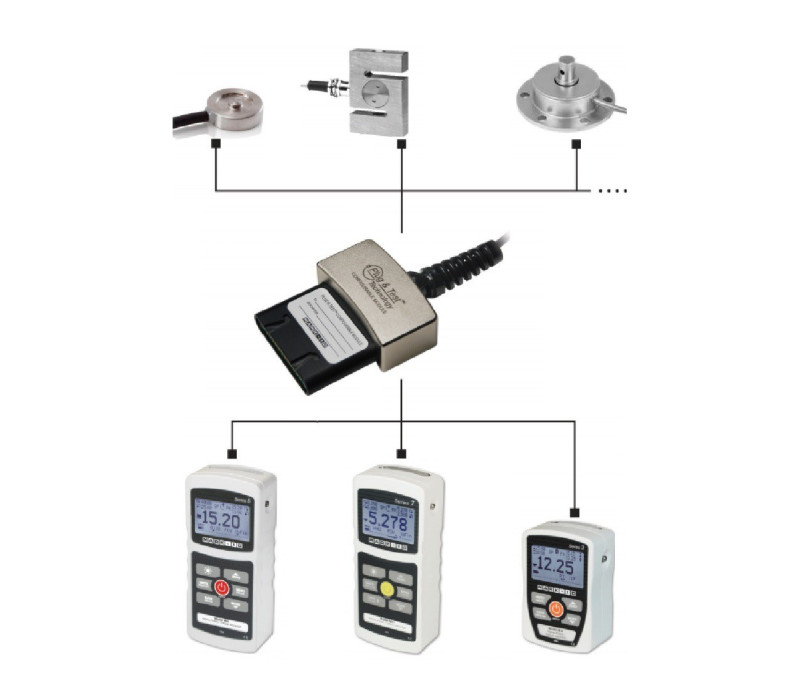

    PTA Plug & Test Krachtsensor Adapter

    PTA Plug & Test Krachtsensor Adapter

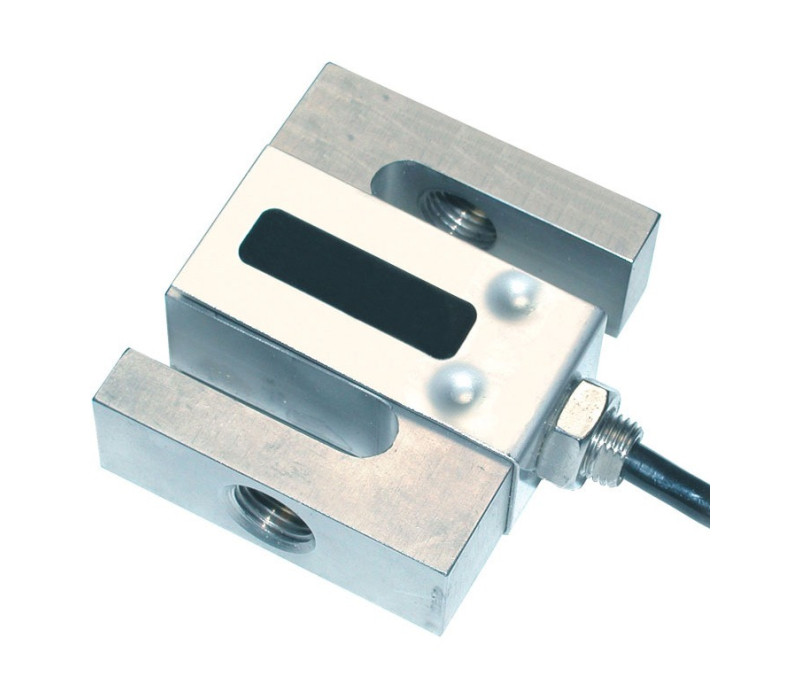

    R01 Series – Trek- en drukkrachtsensor

    R01 Series – Trek- en drukkrachtsensor

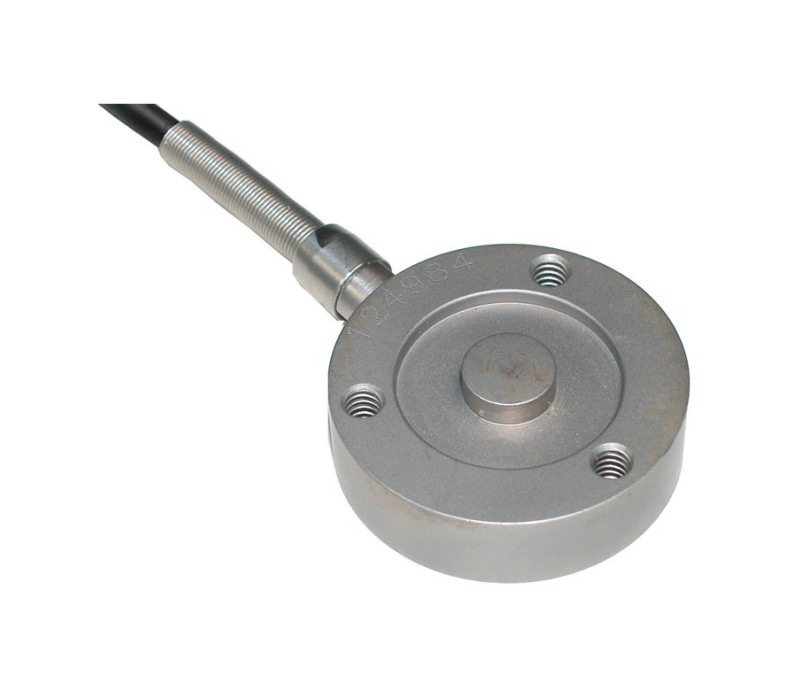

    R02 Series – Drukkrachtsensor

    R02 Series – Drukkrachtsensor

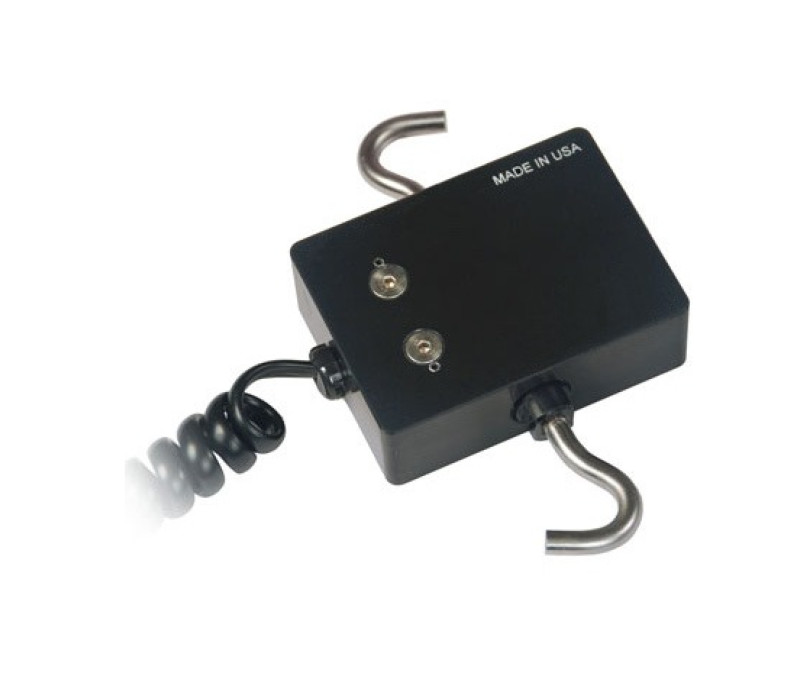

    R03 Series Trek en Compressie Krachtsensoren

    R03 Series Trek en Compressie Krachtsensoren

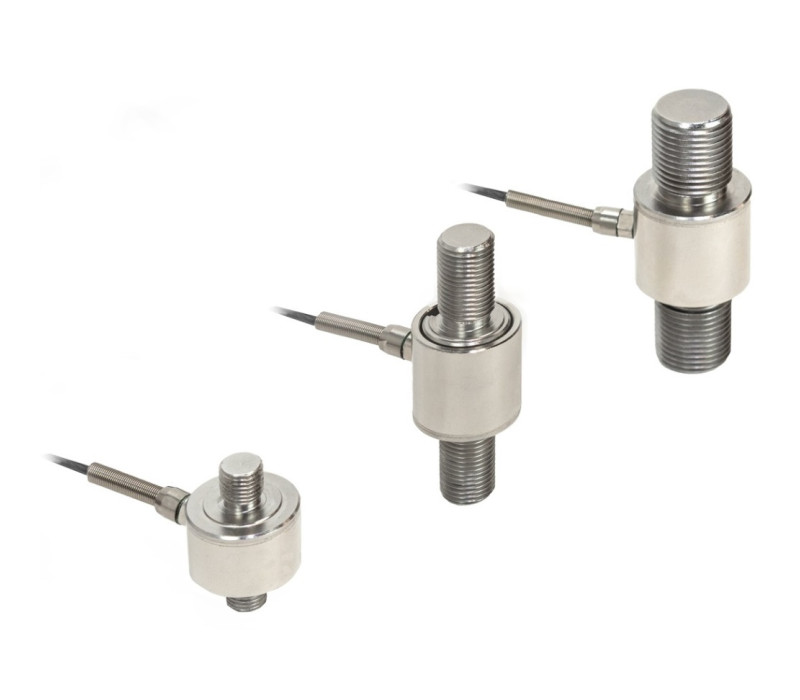

    R08 Series Trek en Compressie Krachtsensoren
