MiniTest F-Probes Meetsondes voor non-magnetische coatings op staal

MiniTest F-Probes Meetsondes voor non-magnetische coatings op staal

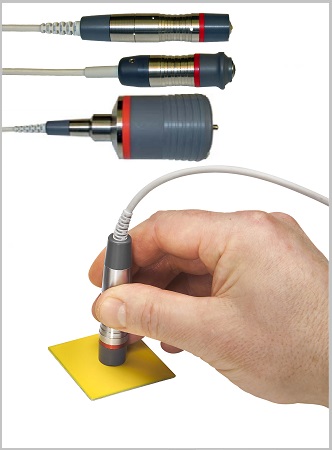

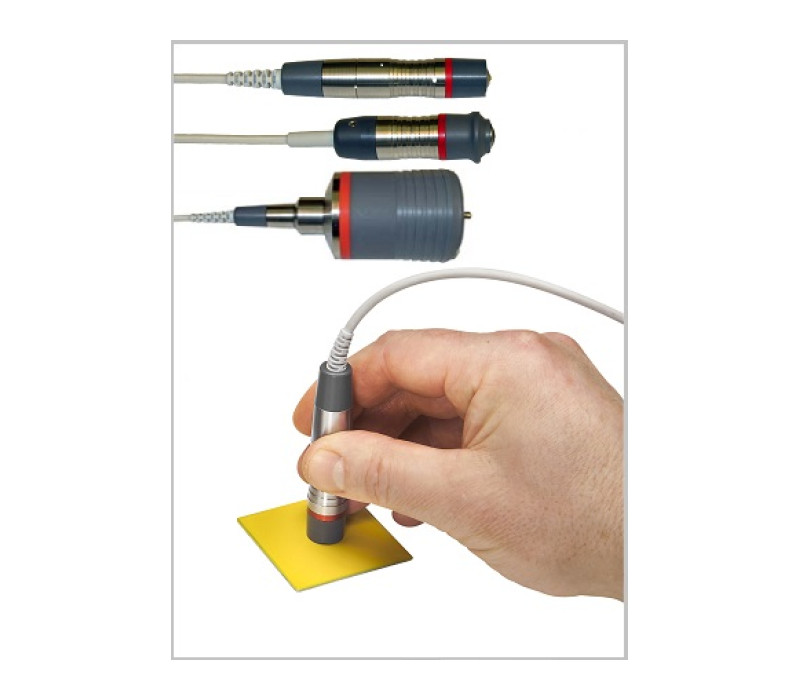

Verschillende F-meetsondes die speciaal ontworpen zijn voor de MiniTest 7400 maken zeer nauwkeurige metingen van non-magnetische coatings op staal mogelijk. Checkline Europe biedt verschillende meetsondes met verschillende meetbereiken voor verschillende applicaties met een maximale laagdikte tot 35 mm.

Er zijn 10 F-meetsondes beschikbaar voor de MiniTest 7400:

F0.5 / F0.5 HD: 0 – 0,5 mm
F1.5 / F1.5 HD: 0 – 1,5 mm
F1,5-90: 0 – 1,5 mm
F2HD: 0 – 2 mm
F5 / F5 HD: 0 – 5 mm
F15: 0 – 15 mm
F35: 0- 35 mm

Alle meetsondes zijn ontworpen voor laagdiktemetingen van non-magnetische coatings op staal en kunnen gebruikt worden met een meetstandaard. De MiniTest meetsondes maken gebruik van het magnetische inductie principe.

Verschillende meetsondes voor non-magnetische coatings op staal
Meetbereik tot 35 mm
Magnetisch inductie principe

F0.5 / F0.5 HD	Meetbereik: 0 – 0,5 mm Nauwkeurigheid: 1 μm + 0,75 % van meting Herhaalbaarheid: 0,5 μm +0,5 % van meting Laag bereik resolutie: 0,02 μm Minimale substraatdikte: 0,3 mm Rechterhoek kabeluitgang: 62,5 mm lengte; 15,3 mm Ø Rechte kabel uitgang: 100 mm lengte; 15,3 mm Ø HD versie: 78 mm lengte; 20,5 mm Ø
F1.5	Meetbereik: 0 – 1,5 mm Nauwkeurigheid: 1 μm + 0,75 % van meting Herhaalbaarheid: 0,5 μm +0,5 % van meting Laag bereik resolutie: 0,05 μm Minimale substraatdikte: 0,3 mm Rechterhoek kabel uitgang: 62,5 mm lengte; 15,3 mm Ø Rechte kabel uitgang: 100 mm lengte; 15,3 mm Ø HD versie: 78 mm lengte; 20,5 mm Ø

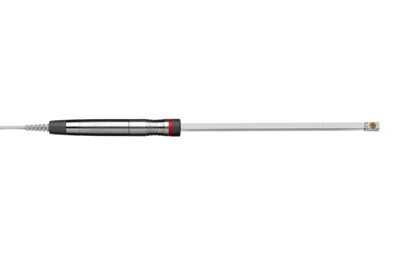

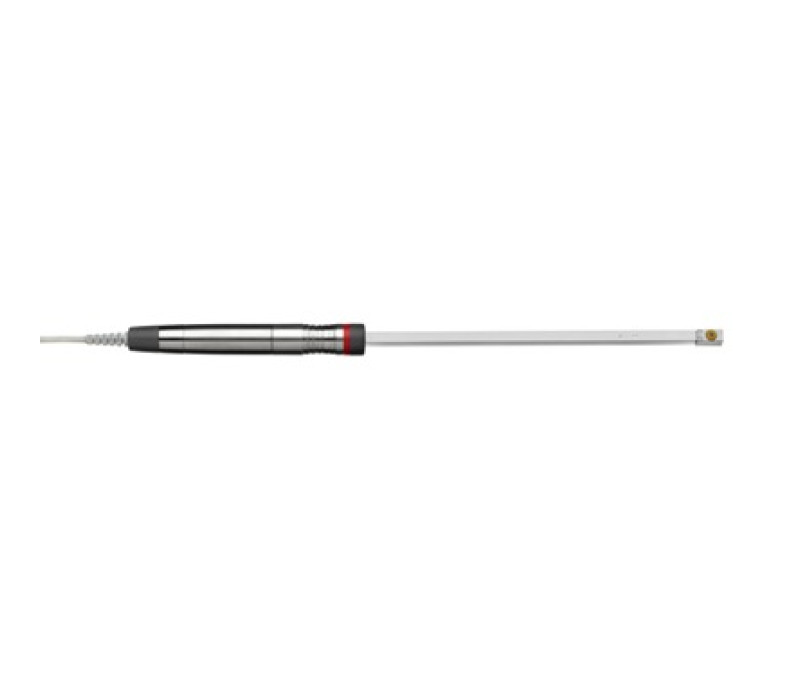

F1.5-90	Meetbereik: 0 – 1,5 mm Nauwkeurigheid: 1 μm + 0,75 % van meting Herhaalbaarheid: 0,5 μm +0,5 % van meting Laag bereik resolutie: 0,05 μm Minimale substraatdikte: 0,3 mm Totale lengte: 310 mm Diepgang: 310 mm lengte; 10 mm Ø Speciale lengte op aanvraag beschikbaar.
F2HD	<b> Meetbereik:</b> 0 – 2 mm <b>Nauwkeurigheid:</b> 1 μm + 0,75 % van meting <b> Herhaalbaarheid:</b> 0,8 μm +0,5 % van meting <b> Laag bereik resolutie:</b> 0,01 μm <b> Minimale substraatdikte:</b> 0,5 mm <b>HD versie:</b> 78 mm lengte; 20,5 mm Ø
F5 / F5 HD	<b> Meetbereik:</b> 0 – 5 mm <b> Nauwkeurigheid:</b> 1 μm + 0,75 % van meting <b> Herhaalbaarheid:</b> 0.8 μm +0,5 % van meting <b> Laag bereik resolutie:</b> 0,01 μm <b> Minimale substraatdikte:</b> 0,5 mm <b> Rechterhoek kabel uitgang:</b> 62,5 mm lengte; 15,3 mm Ø <b> Rechte kabel uitgang:</b> 100 mm lengte; 15,3 mm Ø <b>HD versie:</b> 78 mm lengte; 20,5 mm Ø
F15	Meetbereik: 0 – 15 mm Nauwkeurigheid: 5 μm + 0.75 % van meting Herhaalbaarheid: 2,5 μm + 0,5 % van meting Laag bereik resolutie: 1 μm Minimale substraatdikte: 1 mm Rechte kabel uitgang: 64 mm lengte; 23,8 mm Ø Rechte kabel uitgang: 101 mm lengte; 23,8 mm Ø
F35	Meetbereik: 0 – 35 mm Nauwkeurigheid: 20 μm + 0,75 % van meting Herhaalbaarheid: 10 μm +0,5 % van meting Laag bereik resolutie: 5 μm Minimale substraatdikte: 1,5 mm Rechte kabel uitgang: 92,3 mm lengte; 57,1 mm Ø Rechte kabel uitgang: 129 mm lengte; 23.8 mm Ø
