MiniTest FH Magnetisch precisie diktemeter

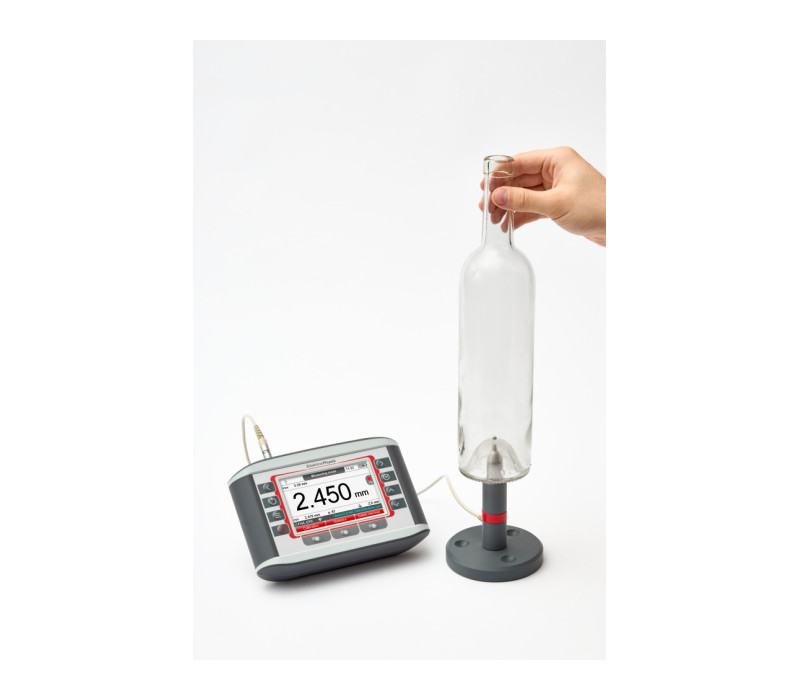

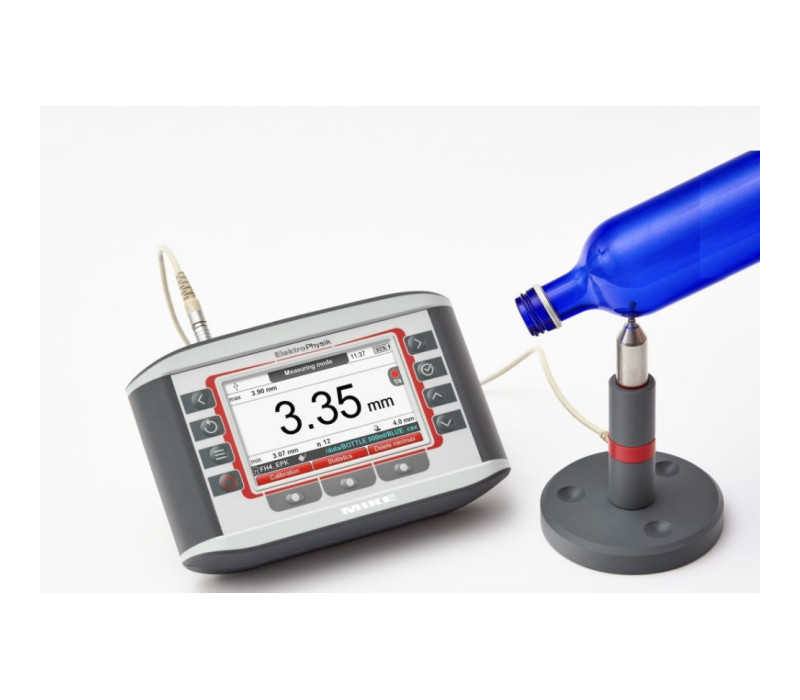

MiniTest FH met standaardsonde FH 4 in standaard voor het meten van de dikte van een glazen fles

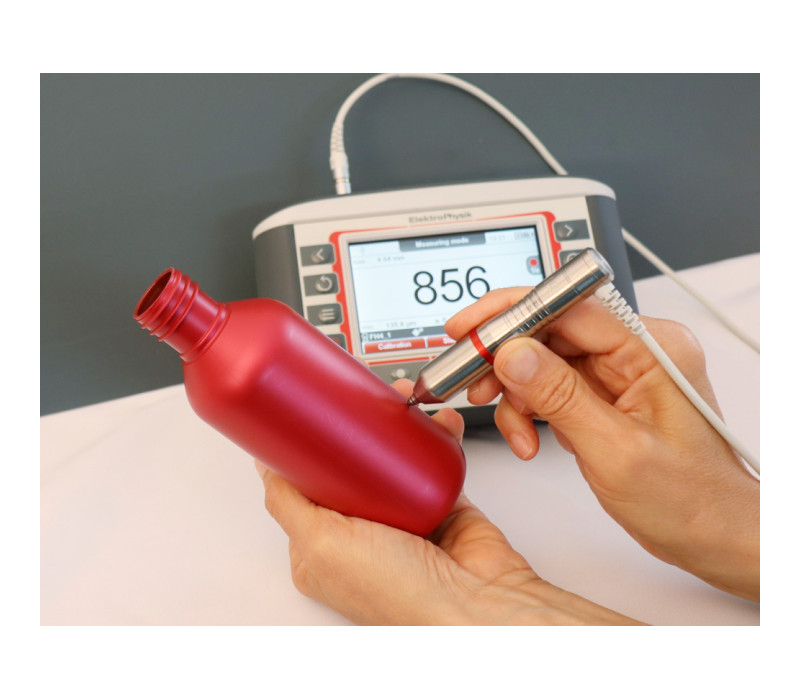

Snelle en efficiënte diktemeting op een plastic fles voor productie of kwaliteitscontrole

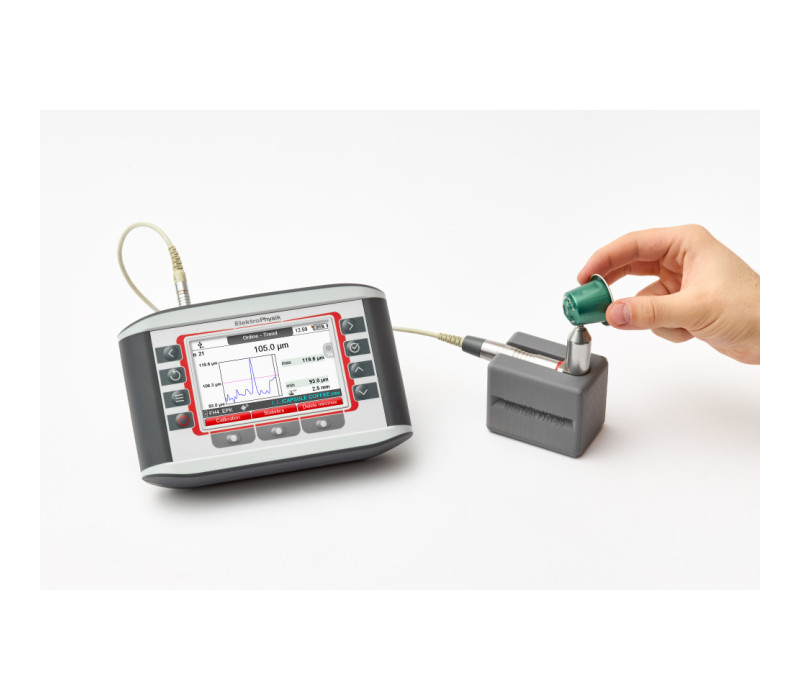

Een 90 graden FH 4-sensor die in een standaard wordt gebruikt om de dikte van een aluminium Nespresso-kopje te meten, met een online trendscherm op de meter, dat een statistische grafiek en realtimetrends weergeeft

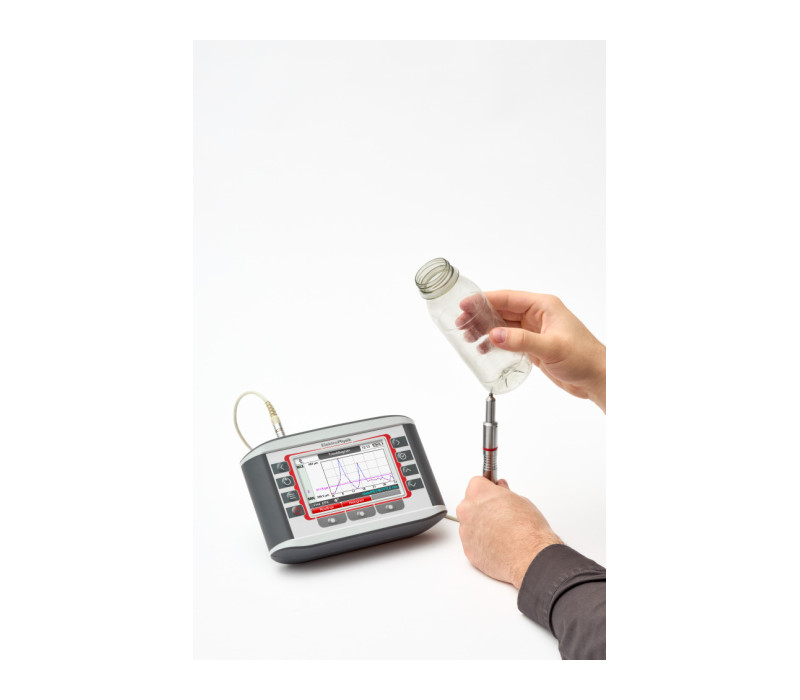

De FH 2-sensor kan gebruikt worden op plaatsen waar de FH 4 geen goede toegang heeft om te meten

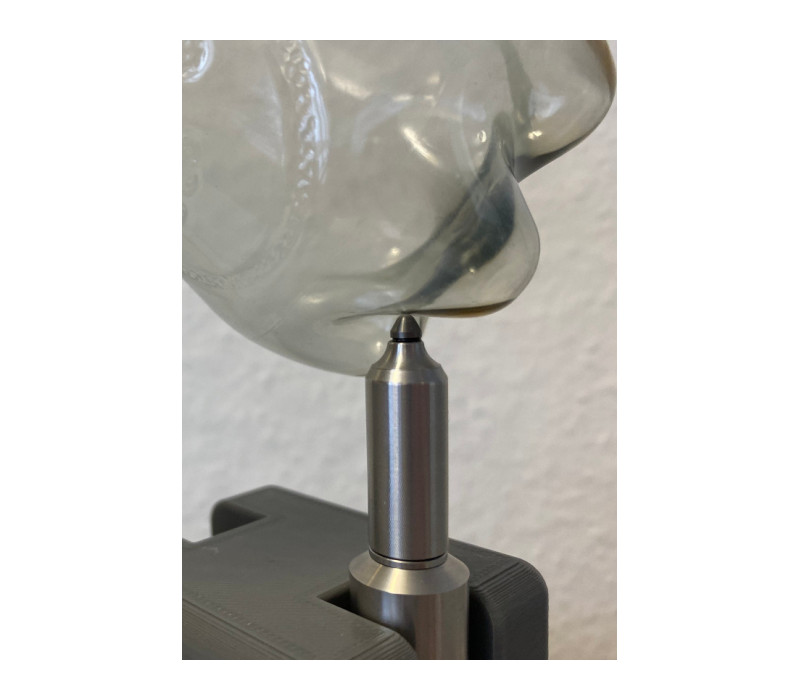

De HH 2-sensor heeft een meetbereik van 0-2 mm, voor gebruik op kleine componenten met holtes en moeilijk toegankelijke geometrieën

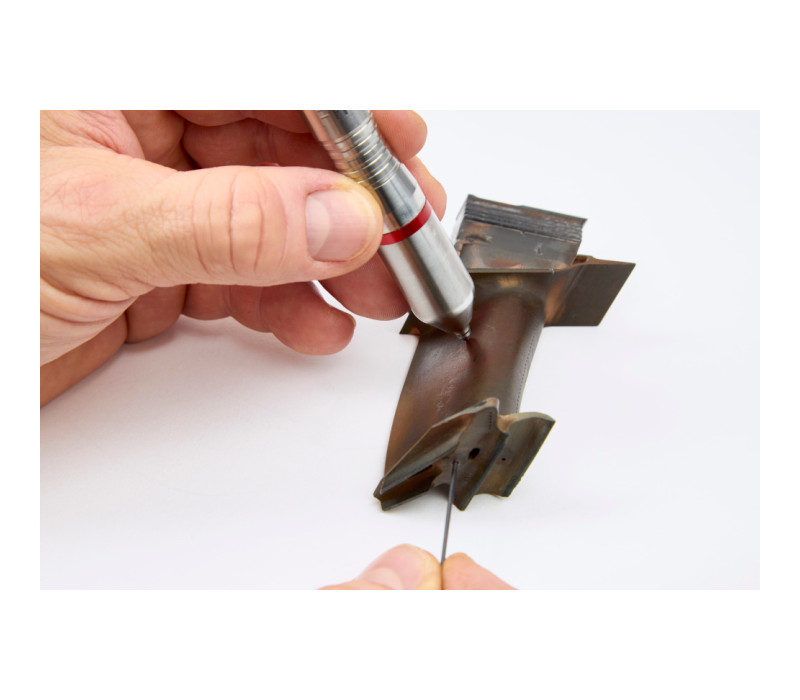

Speciale versie van de FH 4-sensor met een stalen draad als referentie i.p.v. een stalen bal. Deze FH-sensor biedt wanddiktemeting in turbinebladen van andere toepassingen waarbij het risico van vallen en onherstelbaar verlies van de stalen bal niet bestaat.

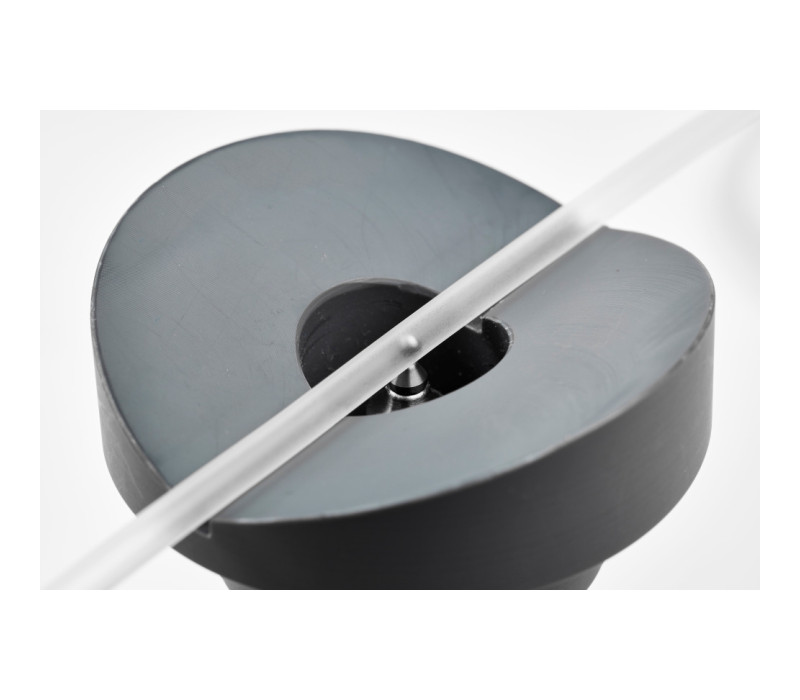

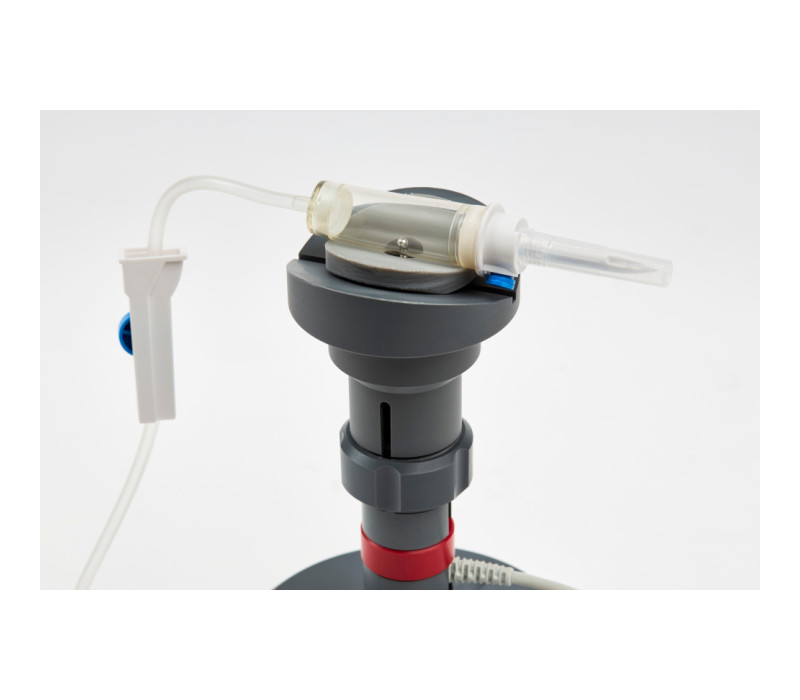

De FH4-1 wordt bijvoorbeeld gebruikt bij medische producten zoals injectiespuiten, infuussets, synthetische harten, stents etc.

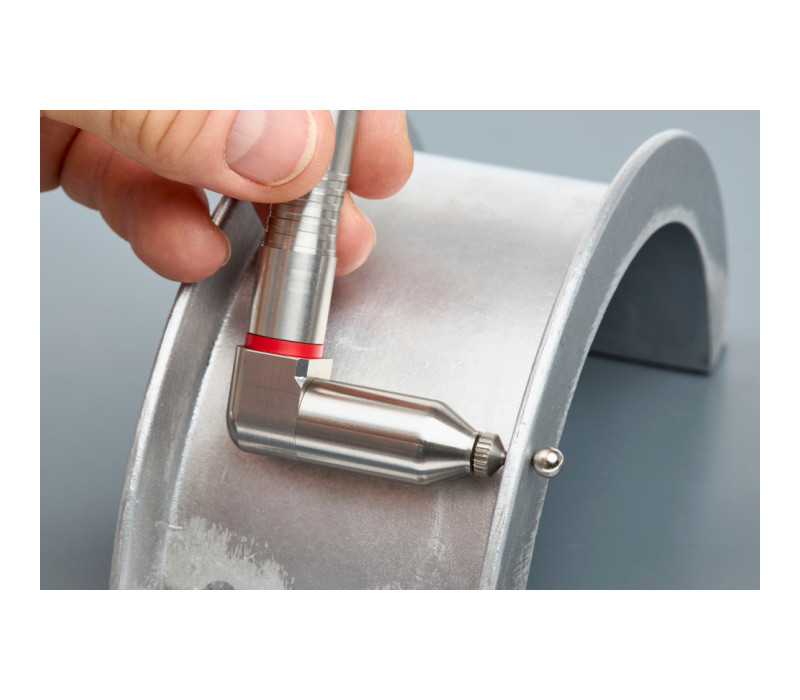

Sensortypes FH 4 en FH 10 en hun magnetische versies kunnen worden uitgerust met vervangbare sensorkappen. Wanneer de klant een probleem ondervindt dat de sensorpunt mechanisch defect kan raken (punctuele plaatsing op hard materiaal), is het raadzaam om te werken met een sensor die de sensorkap vervangt.

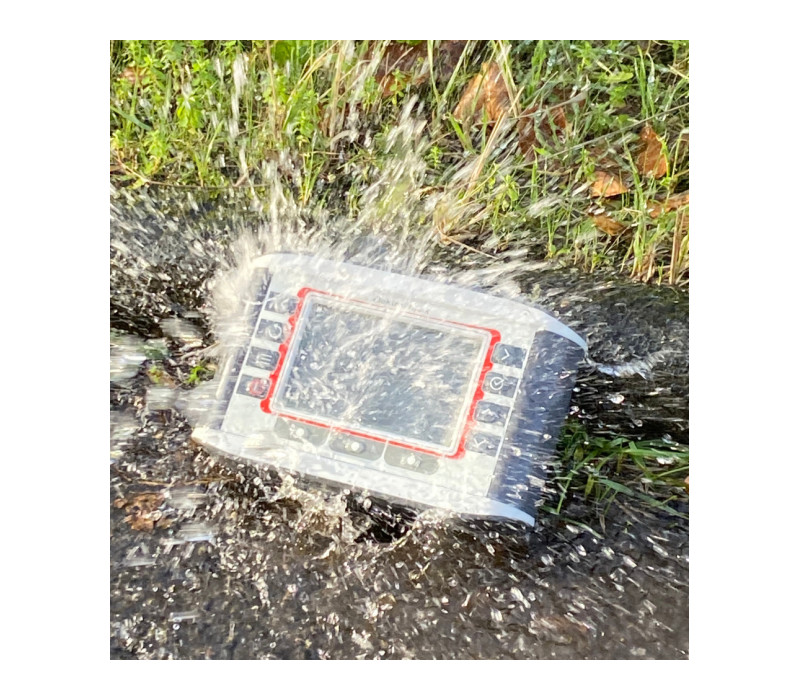

De MiniTest FH is IP65-geclassificeerd, spatwaterdicht en kan gebruikt worden in zware omstandigheden.

MiniTest FH Magnetisch precisie diktemeter

Introductie van de nieuwe MiniTest FH: Een compacte oplossing voor precisie metingen

De MiniTest FH zet een nieuwe standaard voor compacte meetinstrumenten en biedt veelzijdigheid bij verschillende meettaken. Dit draagbare apparaat is ontworpen voor metingen tot 24 mm wanddikte, waardoor het een ideaal hulpmiddel is voor in productieomgevingen als in kwaliteitstest laboratoria. Met zijn ergonomische behuizing en gebruiksvriendelijke interface zorgt de MiniTest FH voor eenvoudig gebruik en zeer nauwkeurige resultaten.

Belangrijkste kenmerken:

Breed toepassingsbereik: De MiniTest FH biedt snelle en nauwkeurige metingen over een breed spectrum aan wanddiktes, waardoor hij geschikt is voor diverse industriële toepassingen.
SIDSP®-methode: Alle aansluitbare sensoren maken gebruik van de sensor-geïntegreerde digitale signaalverwerking (SIDSP®)-methode, wat de overdracht van digitaal verwerkte meetwaarden voor maximale nauwkeurigheid garandeert.
AI-gebaseerde snelle kalibratie: De innovatieve AI-gebaseerde snelle kalibratie maakt een nulkalibratie mogelijk in minder dan tien seconden, wat de nauwkeurigheid met 50% verbetert met slechts één druk op de knop.
Veelzijdige connectiviteit: De MiniTest FH biedt meerdere interfaces (USB, RS-232C, Bluetooth) voor gegevensoverdracht naar een PC of CAQ-systeem. Directe overdracht van waarden naar een Excel-spreadsheet is ook mogelijk via USB-toetsenbordemulatie.
Diverse sensoropties: Een selectie van sensoren met verschillende meetbereiken, referentiestalen kogels en doelwires voorziet in een breed scala aan meettaken en toepassingen.
Niet-destructief testen: Dit intuïtieve meetinstrument behaalt nauwkeurige resultaten op alle niet-magnetische materialen en is geschikt voor verschillende maten en vormen. Het excelleert in het meten van scherpe randen, smalle diameters en complexe geometrieën.
4,3" kleurenscherm: De meetresultaten worden visueel weergegeven op een 4,3" kleurenscherm met een resolutie van 800x480 pixels, wat duidelijke en gedetailleerde informatie biedt.
Toepassingsgebieden: De MiniTest FH vindt zijn toepassing in de verpakkingsindustrie voor plastic containers, flessen en glazen verpakkingen. Hij is ook onmisbaar voor het bepalen van wanddikte in de auto-, sanitair- en bouwmaterialenindustrie.
Kosten- en materiaalbesparingen: In de kwaliteitscontrole kan de MiniTest FH leiden tot aanzienlijke materiaalbesparingen door de wanddikte aan te passen aan de doelspecificaties, waardoor afkeuringen en mogelijke klachten worden vermeden.
IP65 spatwaterdicht: De MiniTest FH voldoet aan de industriestandaard IP65, wat hem geschikt maakt voor gebruik in veeleisende omgevingen. De behuizing is ontworpen om spatwaterdicht te zijn, wat bescherming biedt in uitdagende omstandigheden.

De MiniTest FH is een compacte, krachtige oplossing voor precisie in metingen in verschillende industrieën.

Neem contact met ons op voor meer informatie, wij helpen u graag bij het kiezen van de juiste sensor voor uw specifieke meetvereisten.

Zeer nauwkeurige wanddiktemeting van non-ferro materialen tot 24 mm dikte
Uitzonderlijke nauwkeurigheid en herhaalbaarheid door sensor-geïntegreerde digitale signaalverwerking (SIDSP®)
2 miljoen metingen, op te slaan in meer dan 200 batches
Geschikt voor alle soorten verpakkingen zoals flessen en containers van glas en kunststof
Evenals voor composietmaterialen, aluminium- en titaniumonderdelen met complexe geometrieën in de lucht- en ruimtevaart en automobielproductie
Tot 20 metingen per seconde
Slijtvaste sensoren met geharde sensorpunten
Directe gegevensimport in evaluatiesoftware
Bluetooth-, USB- en RS 232 C-interfaces
AI-gebaseerde snelle kalibratiefunctie
IP 65, spatwaterdicht

Y no header

	De MiniTest FH gebruikt een Hall-element om variaties in het elektromagnetische veld vast te leggen en zet deze om in een diktewaarde. De dikte wordt bepaald door de afstand van een referentiebal of ander referentieobject tot de sensortip te meten. Een krachtige magneet trekt de referentiebal naar de sensor en houdt de bal exact op zijn plaats op de sensortip. Het magnetische veld varieert afhankelijk van de afstand tussen de doelbal en de sensortip. De variaties van het magnetische veld nemen toe naarmate de afstand tussen de doelbal en de sensortip kleiner wordt. De variatie kan als referentie worden genomen voor de materiaaldikte van het te meten monster.

D1 no header

Sensor	Standaard kogel/draad maat, mm	Aantal kogels	Magnetische kogelmaten, mm	Aantal kogels	Meetbereik in mm
FH2	1,5/2,5/4	100/100/50	-	-	0-2,3
FH2-M	1,5/2,5/4	100/100/50	1,5/3	20/20	0-4,5
FH2-90	1,5/2,5/4	100/100/50	-	-	0-2,3
FH2-M-90	1,5/2,5/4	100/100/50	1,5/3	20/20	0-4,5
FH4	1,5/2,5/4	100/100/50	-	-	0-6
FH4-90	1,5/2,5/4	100/100/50	-	-	0-6
FH4-1	1/1,5/2,5/4	100/100/100/50	-	-	0-6
FH4-1-90	1/1,5/2,5/4	100/100/100/50	-	-	0-6
FH4-M	1,5/2,5/4	100/100/50	1,5/3	25/20	0-9
FH-4-M-90	1,5/2,5/4	100/100/50	1,5/3	25/20	0-9
FH4cc	1,5/2,5/4	100/100/50	-	-	0-4
FH4cc-90	1,5/2,5/4	100/100/50	-	-	0-4
FH4cc-M	1,5/2,5/4	100/100/50	1,5/3	25/20	0-8
FH4cc-M-90	1,5/2,5/4	100/100/50	1,5/3	25/20	0-8
FH4-WIRE	0,66/1,15	20/20	-	-	0-13
FH4-WIRE-90	0,66/1,15	20/20	-	-	0-13
FH10	2,5/4/6/9	100/50/25/10	-	-	0-13
FH10-M	2,5/4/6/9	100/50/25/10	4/6	20/20	0-24
FH10cc	2,5/4/6/9	100/50/25/10	-	-	0-12
FH10cc-M	2,5/4/6/9	100/50/25/10	4/6	20/20	0-23

MiniTest FH-sensoropties

	Veerbelaste meetstand Alle sensoren, met uitzondering van de 90°-versie, worden geleverd met een veerbelaste meetstand. Deze stand heeft als doel de sensor in een verticale positie te houden, waardoor nauwkeurige metingen van objecten mogelijk zijn door ze comfortabel over de sensortip te geleiden.
	1 mm bal of draadreferentie FH4-1 php Code kopiëren Naast de standaardtoepassingen is de FH4-sensor verkrijgbaar in gespecialiseerde versies die zijn afgestemd op specifieke meettaken. Met name in de medische sector, waar het meten van kleine onderdelen met nauwe doorgangen gebruikelijk is, is het FH4-1 sensortype ideaal. Deze variant is ontworpen voor taken zoals het meten van de wanddikte van buisjes, kunstmatige organen, stents, infuussets, enz., met behulp van een "targetkogel" met een diameter van slechts 1 mm. FH4-Wire Bepaalde toepassingen vormen uitdagingen waarbij het gebruik van meetkogelsn wordt uitgesloten, vaak vanwege het risico dat de bal niet kan worden teruggehaald uit het te meten object. In dergelijke gevallen biedt de FH-sensor een unieke oplossing in de vorm van de FH4-Wire-sensor. Deze variant maakt gebruik van een meetdraad in plaats van een bal, wat het onmisbaar maakt voor het testen van turbinebladen, waarbij de wanddikte nauwkeurig kan worden bepaald tegen een draad die in de koelingsgaten wordt geplaatst.
	FH2-sensoren De kleine tip FH2-sensor wordt gebruikt voor metingen in kleine ruimtes en moeilijk toegankelijke gebieden. Zoals de bodemholtes van petflessen en kleine componenten met een moeilijk toegankelijke geometrie.
	Vervangbare tipdoppen voor zware slijttoepassingen Voor situaties waar veel slijtage aan de meettip wordt verwacht, is er een sensor beschikbaar met een vervangbare slijt-tip.
	90° sensoren voor moeilijk bereikbare gebieden De FH2- en FH4-sensoren zijn ook verkrijgbaar in een 90° hoekversie voor toegang waar standaard sensoren niet kunnen meten. Gehoekte sensoren zijn technisch vergelijkbaar met hun rechte versies.

Video

MiniTest FH Basiseenheid
Stevige kunststof koffer voor transport en opslag
Sensor naar keuze inclusief:
- Doelkogels of draden
- Nul- en kalibratiedoppen
- Een veerbelaste meetstatief, alle sensoren behalve de 90°-uitvoering.
- een speciale beschermkap en een afschermbuis voor het transport.
USB-aansluiting en oplaadkabel

Alle afmetingen zijn in mm

Meetprincipe	Magnetostatisch
Herhaalbaarheid	Beter dan ± (1 μm + 0,5% van de meting)
Initiële resolutie	0,1 μm (FH2)
Kalibratiemodi	Fabriekskalibratie, nulkalibratie, nul + 4 kalibratiepunten
Meeteenheden	Metrisch (μm, mm), imperiaal (mils, inch)
Statistische evaluatie	Numeriek, trend en histogram
Dataloggingsnelheid	1, 2, 5, 10, 20 metingen per seconde (selecteerbaar)
Geheugen opslag	2.000.000 metingen, op te slaan in meer dan 200 batches
Interfaces	USB, Bluetooth, RS 232C
Omgevingstemperatuur	-10°C … + 60°C (Bewaartemperatuur -20°C … + 80°C)
Voeding	8 x NiMH AA-batterijen – opladen via USB
Afmetingen	19,5x12x5 cm
Gewicht	775 gram

Producten

Item	Product	Prijs	Aantal	Actie
139371	MiniTest FH - Basic unit without sensor' title='Beschrijving'>	€ 5.053,00

Accessories

Item	Product	Prijs
139513	MiniTest FH-2 - Magnetic Wall Thickness Probe (range 0-2,3 mm)	€ 3.756,00
139514	MiniTest FH-2-M - Magnetic Wall Thickness Probe (range 0-4,5 mm)	€ 4.186,00
139515	MiniTest FH-2-90 - Magnetic Wall Thickness Probe (range 0-2,3 mm)	€ 3.756,00
139516	MiniTest FH-2-M-90 - Magnetic Wall Thickness Probe (range 0-4,5 mm)	€ 4.186,00
130078	MiniTest FH-4 - Magnetic Wall Thickness Probe (range 0-6 mm)	€ 3.756,00
139503	MiniTest FH-4-90 - 90 degree Magnetic Wall Thickness Probe (range 0-6 mm)	€ 3.756,00
135527	MiniTest FH-4-1mm - Wall Thickness Probe with 1mm ball option	€ 3.932,00
139505	MiniTest FH4-1-90 - 90 degree Wall Thickness Probe with 1mm ball option (range 0-6 mm)	€ 3.932,00
135528	MiniTest FH-4-M - Probe Extended range (magnetic balls)	€ 4.186,00
130079	MiniTest FH-10 - Magnetic Wall Thickness Probe (range 0-13 mm)	€ 4.166,00
135529	MiniTest FH-10-M - Probe Extended range (magnetic balls)	€ 4.568,00
139517	MiniTest FH-10-cc - Magnetic Wall Thickness Probe (range 0-12 mm)	€ 4.166,00
139518	MiniTest FH-10-cc-M - Magnetic Wall Thickness Probe (range 0-23 mm)	€ 4.568,00
130088	MiniTest Steel Balls Ø1,5mm - ±100 pieces	€ 43,00
130089	MiniTest Steel Balls Ø2,5mm - ±100 pieces	€ 43,00
130090	MiniTest Steel Balls Ø4,0mm - ±50 pieces	€ 44,00
130091	MiniTest Steel Balls Ø6,0mm - ±25 pieces	€ 53,00
130092	MiniTest Steel Balls Ø9,0mm - ±10 pieces	€ 42,00
130087	MiniTest Foot Switch	€ 460,00

Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
speciale bestelling aanvraag
