MR06-200

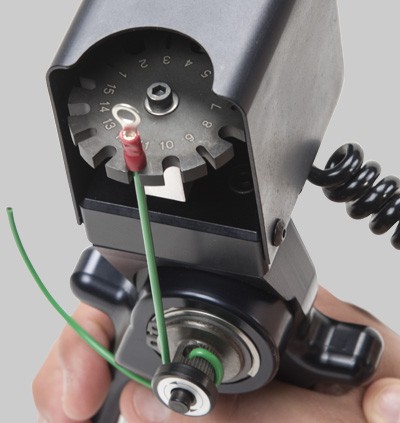

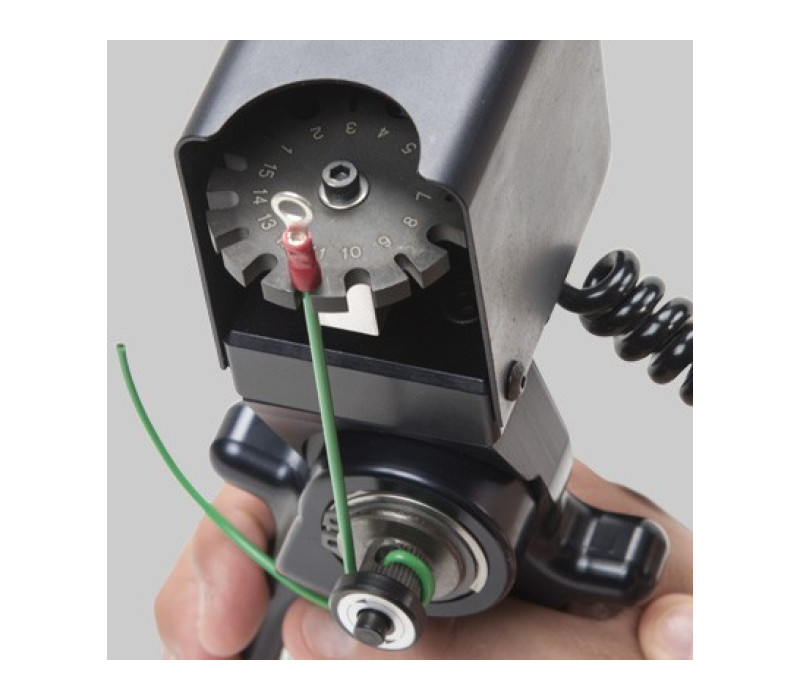

Draai de "toren" naar een gleuf van de juiste grootte

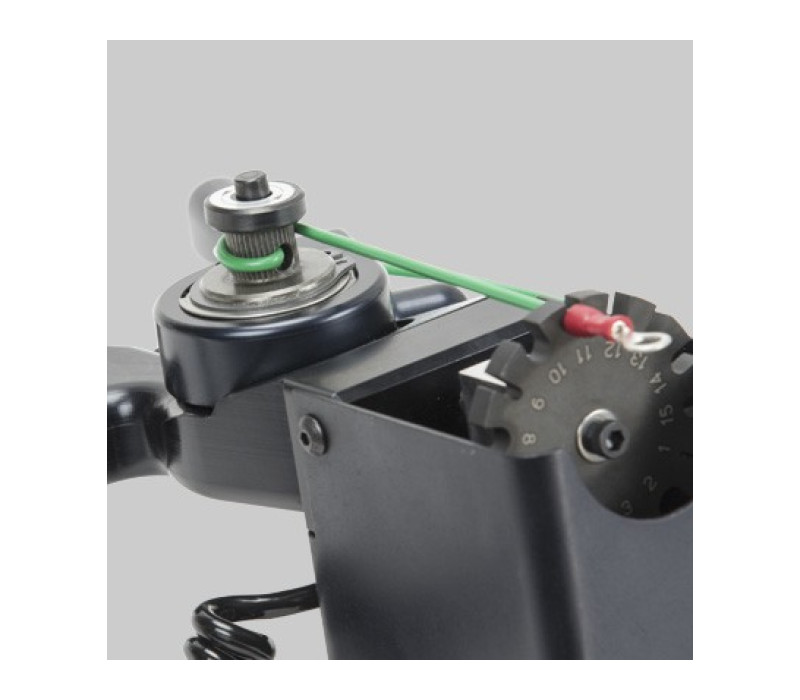

Het ratel spanmechanisme produceert gemakkelijk 1000 N / 100 kg kracht

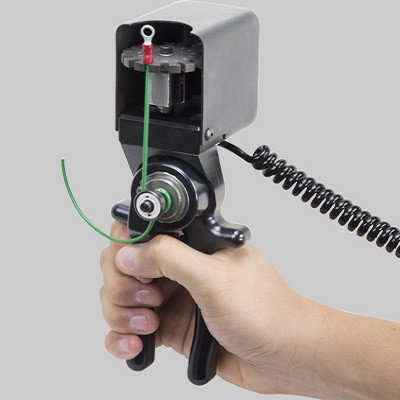

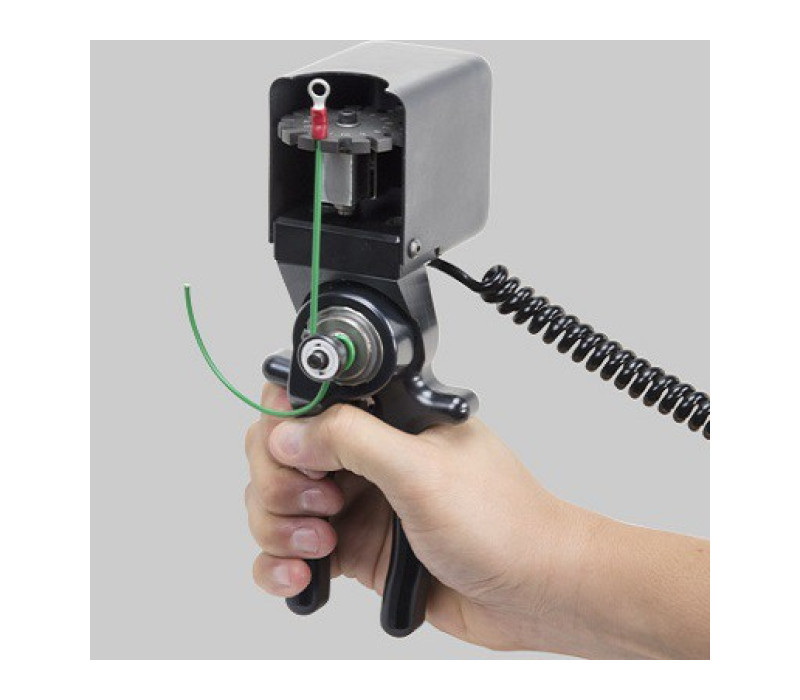

Knijp in de handgrepen om een toenemende spankracht op het monster te produceren

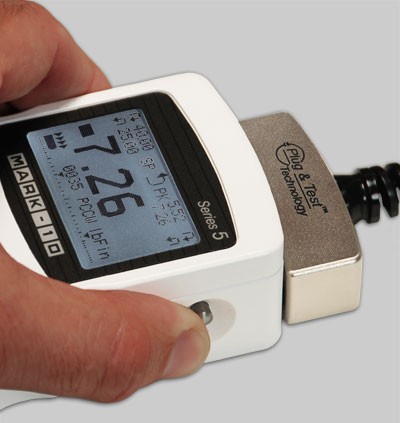

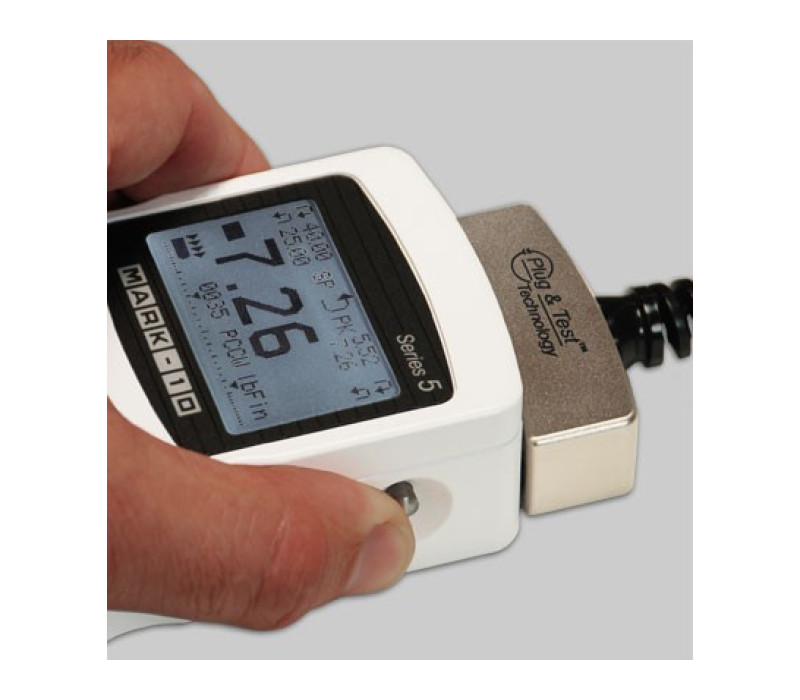

De Plug & Test® connector vergrendelt in een serie 7i, 5i of 3i indicator

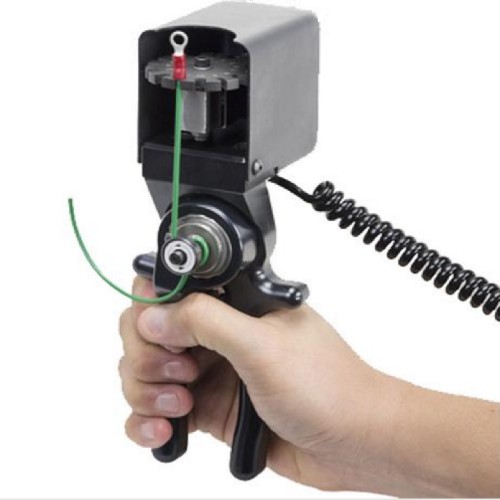

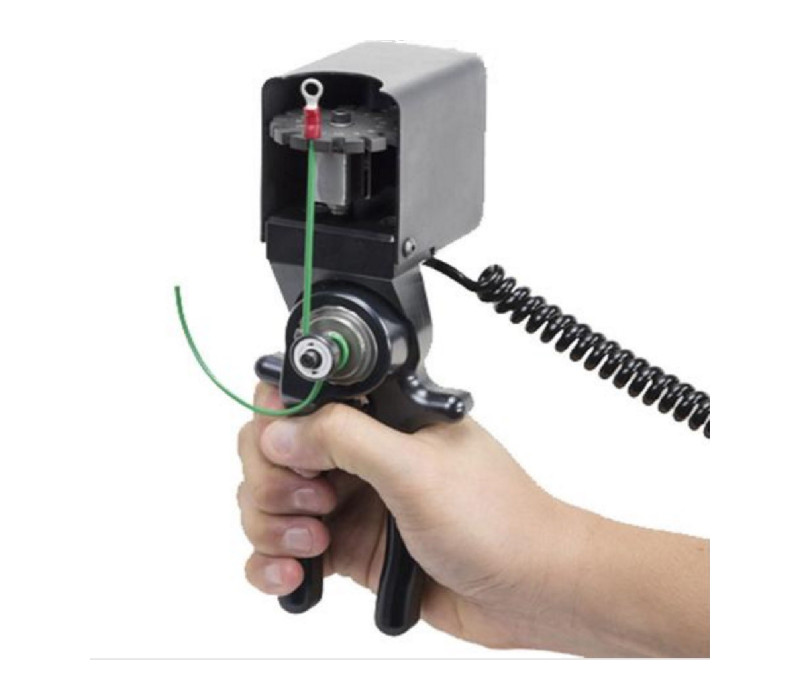

MR06-200 handmatige draad krimp test sensor

De MR06-200 Wire Crimp Pull Tester is een krachtsensor die is ontworpen om handmatig veldtrektesten van gekrompen draadaansluitingen eenvoudig te maken.

Deze sensor ondersteunt een roterende toren met sleuven voor draden van 0,8 mm tot 6,4 mm en een capaciteit tot 1000 N / 100 KG. Het ratelmechanisme maakt het gemakkelijk om tot 1000 N trekkracht op het testmonster uit te oefenen.

Deze krachtsensor is verbonden met een Mark-10 Indicator door middel van een Plug & Test® sensor. Een van de unieke kenmerken van de Plug & Test®-sensoren is dat ze een eigen print hebben waarop de kalibratie- en configuratiegegevens zijn opgeslagen.
Een Plug & Test®-sensor kan worden omgeschakeld naar een andere indicator zonder dat kalibratie of her-configuratie nodig is.

Eenmaal aangesloten en gekalibreerd, wordt de MR06-200 ingesteld door het torenwiel naar een gleuf van de juiste grootte te draaien (afmetingen van 0,8 mm tot 6,3 mm) en op de knop van de nokkenas in het spanmechanisme te drukken. Steek het uiteinde van het draadmonster in het gat in de nokkenas. Na het loslaten van de nokkenasknop wordt de draad minimaal één volledige omwenteling met de klok mee rond de nokkenas gewikkeld waarna de terminal in de gleuf wordt gestoken. De sensor is nu klaar om te beginnen met testen.

Omdat de MR06-200 een sensor is die moet worden aangesloten op een Series-7i, Series-5i of Series-3i indicator (niet meegeleverd) om de gemeten krachtwaarden weer te geven.
We helpen u graag bij het vinden van de meest geschikte configuratie voor uw behoeften. Neem contact met ons op voor meer informatie.

Ergonomische handgrepen en handig spanmechanisme
Lid van de Plug & Test®-familie van verwisselbare sensoren en indicatoren

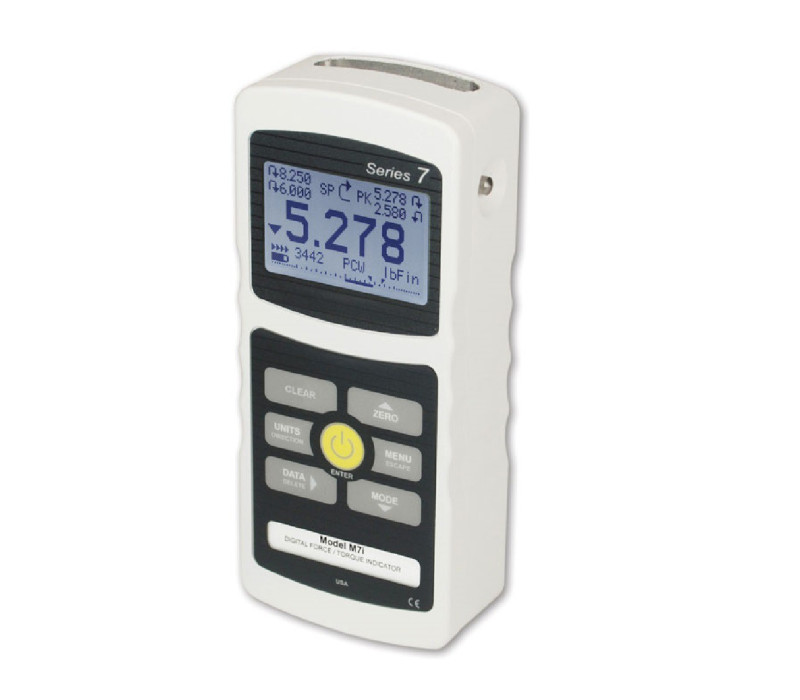

Compatibel met de Series 7i, 5i en 3i digitale indicatoren
Meet trekkrachten
NIST-traceerbaar certificaat van kalibratie met gegevens is inbegrepen. Indien de sensor wordt besteld met een indicator, kan op verzoek zonder meerprijs een certificaat voor de set (indicator + sensor) worden geleverd.
Garantie: 3 jaar

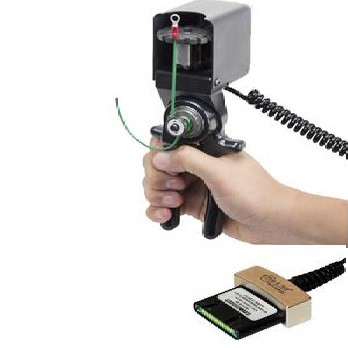

De serie R06 draadkrimp-treksensoren worden geleverd als een complete eenheid met Plug & Test®-sensor.

Nauwkeurigheid	±0.5% van de volledige schaal
Veilige overbelasting	150% van de volle schaal (display toont "OVER" bij 110% en hoger)
Werktemperatuur	4 tot 38° C
Minimale monster lengte	180 mm, zonder het draadeinde
Draad diameter bereik	0.3 - 6.3 mm (0.01 - 0.25 in, AWG30 - AWG3)
Sleufbreedtes standaard bevestiging	0,3/ 0,7/ 1,0/ 1,5/ 2,0/ 2,3/ 2,8/ 3,0/ 3,5/ 3,8/ 4,3/ 4,5/ 5,1/ 5,3/ 5,8/ 6,3 mm
Gewicht	1,2 Kg
Garantie	3 jaar
