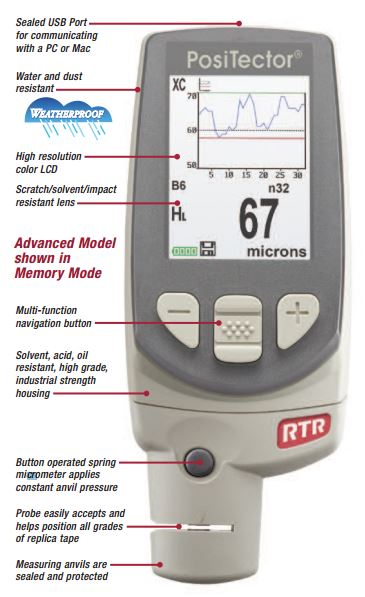

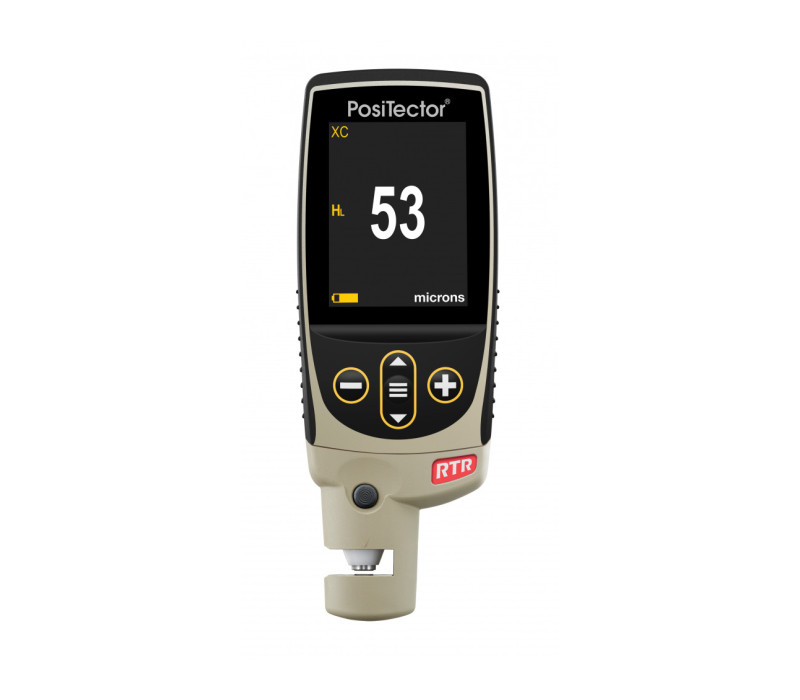

PosiTector RTR Replica Tape Reader

Bereid het testoppervlak voor
Zorg voor een goede plaats voor het uitvoeren van de meting. Reinig het testoppervlak.

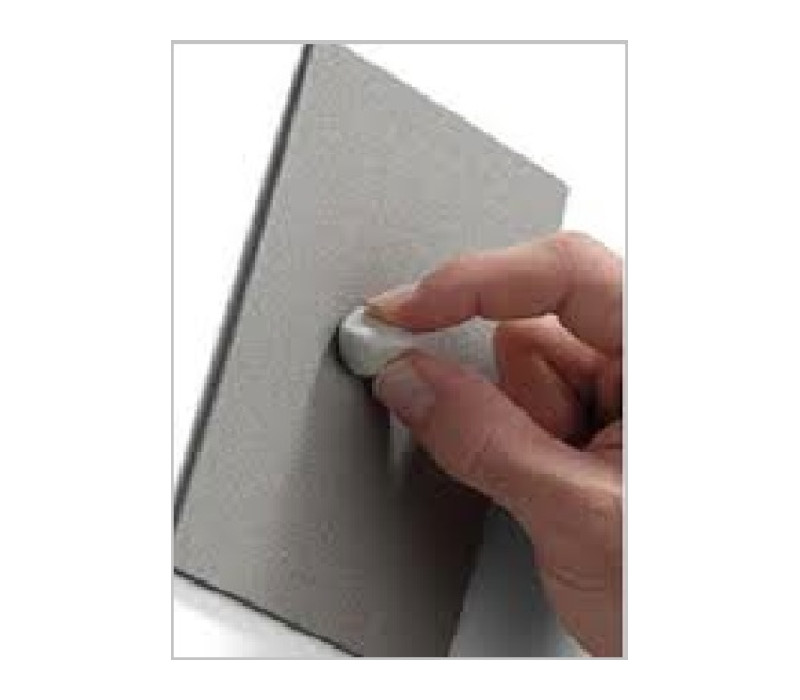

We raden u aan om de stopverf te gebruiken om stof, vuil of andere resten van het testoppervlak te verwijderen.

Duw de stopverf met uw vingers stevig tegen het testoppervlak en haal het er daarna weer af.

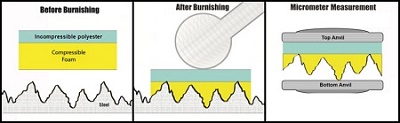

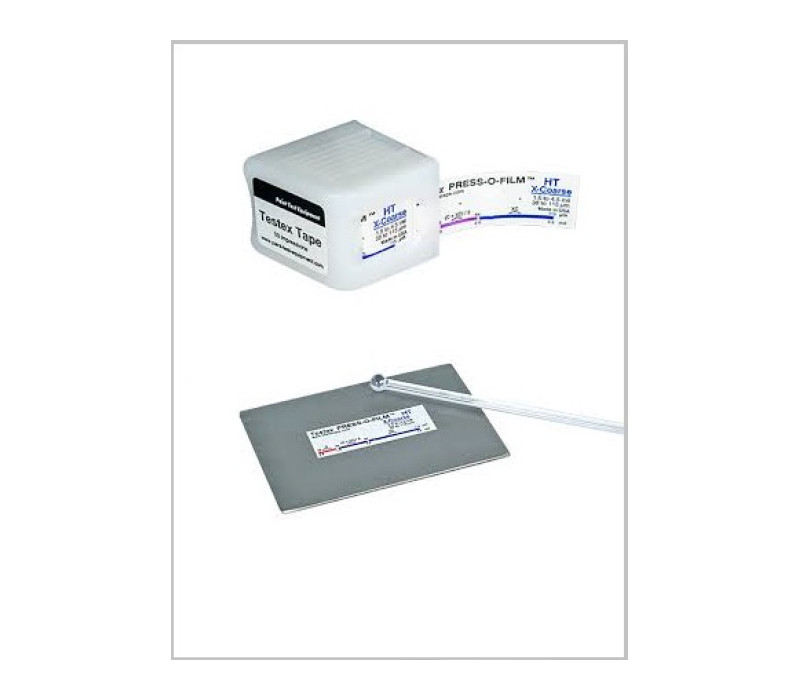

Polijst de replica tape (creëer een replica)
Kies de juiste replica tape op basis van het profiel van het doel (Coarse or X-Coarse). Zie tape instructies voor hulp.

Trek één zelfklevende replica tape los van het vel. Een "bull's eye" vormige papieren cirkel moet achterblijven op het vel (dit wordt niet gebruikt voor de meting).

Plaats de replica tape op het gepolijste oppervlak. Duw de zelfklevende uiteindes stevig aan om de tape op zijn plaats te houden tijdens het polijsten.

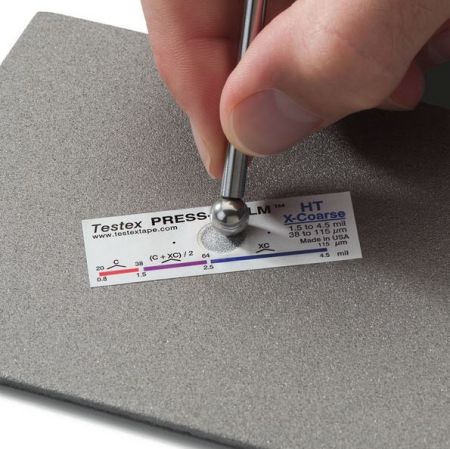

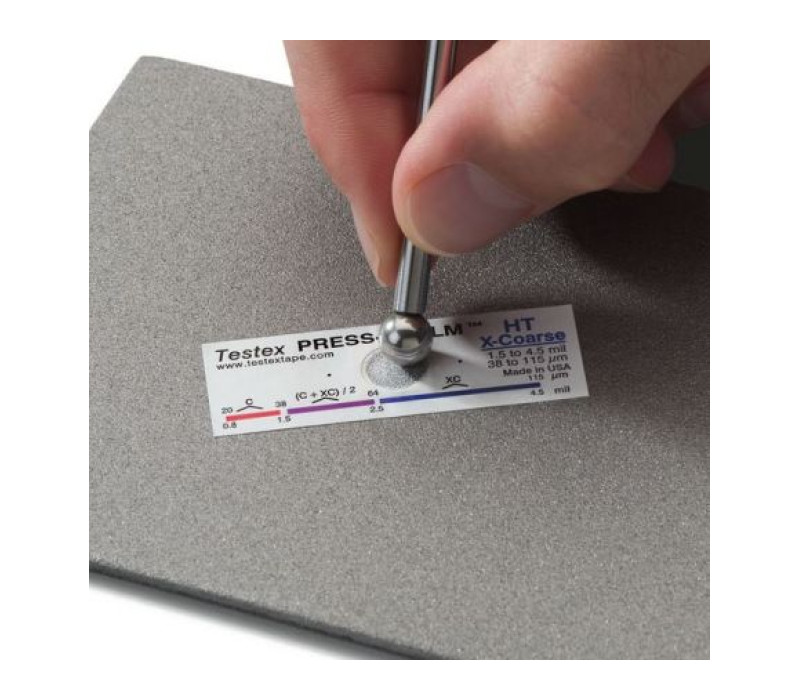

Duw de replica tape stevig aan met het rond uiteinde van het roestvrij stalen polijst hulpstuk. Oefen voldoende druk uit in een circulerende en x-y beweging om een goed replica te produceren. Normaal duurt het tussen de 30 en 60 seconden om alle onderdelen van de tape op alle oppervakken volledig aan te drukken. In het algemeen geldt: liever te veel compressie dan te weinig.

Als het polijsten klaar is kunt u de replica tape van het oppervlak verwijderen.

Prepareer de PT-RTR
Reinig het meetoppervlak met gebruik van de meegeleverde reinigingskaart. Haal de kaart een aantal keer door de opening terwijl u stevig op beide knoppen van de meetsondes drukt om stof en lijmrestanten van de tape te verwijderen.

Zet de PosiTector RTR aan door de middelste knop in te drukken. Een verschijnt nu een afbeelding dat de meetsonde terug op nul gezet dient te worden.

Houd beide knoppen van de meetsondes gelijktijdig ingedrukt totdat de meter piept en de pijltjes naar buiten wijzen. Plaats tijdens deze procedure niets in de opening!

Meet het meegeleverde controleplaatje om de nauwkeurigheid te testen.

Zorg dat u de juiste replica tape gradatie kiest, C of XC. Deze wordt weergegeven in de linker bovenhoek van het LCD scherm.

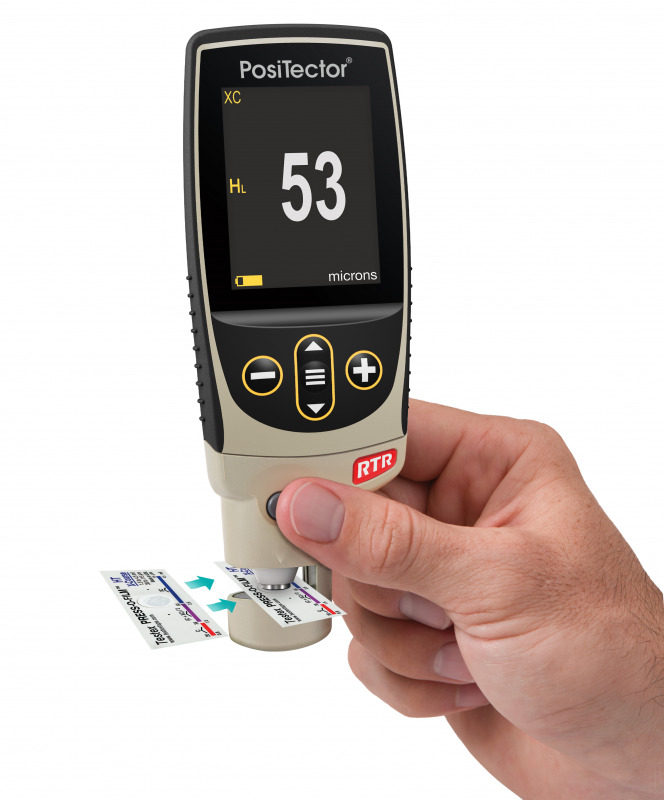

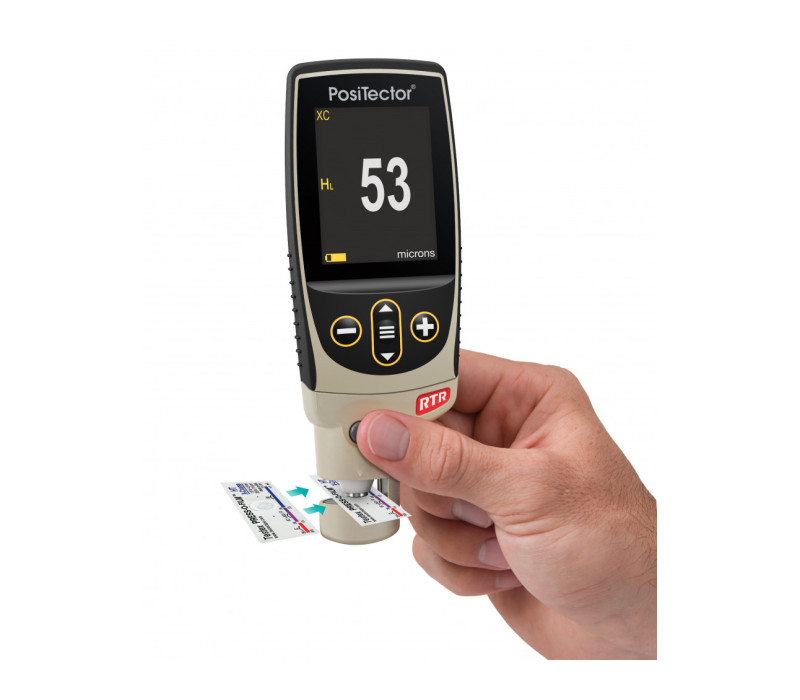

Plaats de gepolijste replica tape in de opening. Zorg dat de tape op de juiste manier geplaatst wordt met het gepolijste deel in het midden van de opening in de meetsonde met de plakzijde naar beneden.



Verplaats de Testex™ Press-O-Film™ replica tape naar de achterkant van de meetsonde en breng de twee stipjes op de replica tape op één lijn met de pijltjes aan beide zijden van de meetopening.



Als u ouder Testex™ Press-O-Film™ replica tape gebruikt waarop de puntjes niet staan aangegeven plaats u de tape simpelweg in het midden van de meetopening.

Eenmaal gepositioneerd duwt u de knoppen van beide meetsondes stevig aan totdat de PosiTector RTR piept en de meetwaarde wordt weergegeven. Tijdens de meting wordt er een gelijke kracht op de replica tape uitgeoefend, ongeacht hoe hard u duwt.

De PosiTector RTR trekt automatisch 50,8 µm (2 mil) van de meting af en toont de ruwheidswaarde. Er zijn verder geen aanpassingen meer nodig.
