Laagspanningsdetector voor pinholes

Laagspanningsdetectie voor coatingdefecten op metaal en beton

De PosiTest LPD Laagspanningsdetectie voor pinholes van DeFelsko is ontworpen om fouten, poriën en andere onvolledigheden in niet-geleidende coatings op metaal en beton ondergronden te detecteren. Compact, ergonomisch en eenvoudig te bedienen, biedt het een veilige en betrouwbare oplossing voor coatinginspectie tot 500 µm / 20 mil.

De PosiTest LPD gebruikt de natte sponsmethode om coatingfouten te lokaliseren die de ondergrond kunnen blootleggen en leiden tot corrosie, coatingfalen of een verkorte levensduur.

In vergelijking met hoogspanningsvonktesters bieden laagspanningsdetectoren een veiligere, eenvoudigere en kosteneffectievere methode voor inspectie van dunne beschermende coatings zonder onnodig de coating te beschadigen of de operator aan zeer hoge spanningen bloot te stellen.

Waarom detectie van poriën belangrijk is

Beschermende coatings worden aangebracht om corrosie, chemische aanvallen en vroegtijdige schade aan de ondergrond te voorkomen. Zelfs zeer kleine coatingfouten kunnen de onderliggende ondergrond blootleggen en startpunten voor corrosie worden.

De PosiTest LPD helpt inspecteurs de coatingcontinuïteit na aanbrengen te verifiëren, vooral in toepassingen waar coatingprestaties kritiek zijn of corrosie moeilijk te monitoren is.

Typische toepassingen omvatten:

Beschermende coatings op staalconstructies
Gecoate betonoppervlakken
Tanks en leidingen
Industriële vloeren
Maritieme en offshore constructies
Bekledingen blootgesteld aan agressieve omgevingen
Kwaliteitscontrole na coatingtoepassing

Hoe de PosiTest LPD werkt

De PosiTest LPD werkt door een bevochtigde spons over een niet-geleidende coating op een geleidende ondergrond te verplaatsen.

Wanneer de coating intact is, kan er geen stroom door de coating lopen. Als de spons een fout zoals een porie, barst of defect raakt, stroomt de stroom via de opening naar de ondergrond en sluit de kring. Het apparaat waarschuwt de inspecteur dan met horebare en zichtbare alarmen.

Dit maakt de PosiTest LPD ideaal voor het detecteren van verborgen defecten die mogelijk niet zichtbaar zijn tijdens een visuele coatinginspectie.

Hoe meet een laagspanningsdetector pinholes in coating op beton?

Wanneer de coatingdikte wordt gemeten, wordt beton niet beschouwd als een ‘geleidende’ ondergrond, omdat het veel minder geleidend is dan metaal. Echter, beton is nog steeds licht geleidend en kan genoeg stroom dragen om laag‐spanningsdetectie voor poriën te laten functioneren. Daarom wordt beton voor het doel van laagspanningsdetectie voor poriën beschouwd als een ‘geleidende’ ondergrond.

De uitdaging bij het uitvoeren van laagspanningsdetectie voor poriën op beton is ervoor te zorgen dat het apparaat correct is geaard. Als er blootliggend wapeningsstaal of metaal uit het beton steekt, is dit de eenvoudigste oplossing. Een alternatief is een metalen staaf (of stuk wapeningsstaal) in de grond nabij het beton te slaan tot minstens de diepte van de plaat, waarbij de aarde de elektrische stroom tussen de staaf en de plaat geleidt.

Hulp nodig? Neem contact met ons op en een van onze experts helpt u het juiste gereedschap voor uw toepassing te kiezen.

Gebruiksvriendelijke interface met heldere, multifunctionele leds
Klaar voor gebruik – beide sets worden geleverd met alles wat nodig is voor het testen
Geeft een akoestisch en visueel signaal wanneer defecten worden gedetecteerd
Een breed assortiment aan aanpasbare bevestigingsmaterialen voor diverse testopstellingen
Standaard schroefdraad en connectoren zorgen voor maximale flexibiliteit
Hoofdtelefoonaansluiting met meegeleverde oordopjes voor omgevingen met veel lawaai
4 spanningsuitgangsopties die voldoen aan diverse normen
Automatische zelftest controleert de spanningskalibratie
Gereguleerde spanningsuitgangen dalen niet onder belasting
Inclusief uitgebreid kalibratiecertificaat
Voldoet aan internationale normen, waaronder ISO, ASTM en NACE

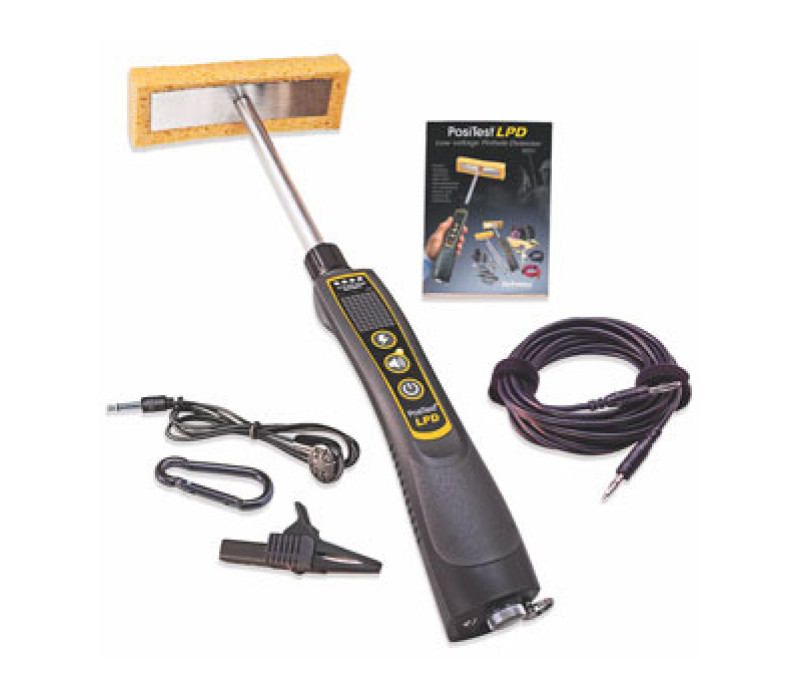

PosiTest LPD-basisset

De PosiTest LPD Basic Kit bevat alles wat nodig is voor het opsporen van gaatjes met behulp van een rechthoekige sponsstaaf.

Inclusief:

PosiTest LPD instrument
Basisbuis
3 AAA batterijen
Set met rechthoekige spons
Rechthoekige spons
4,5 m / 15 ft aardingskabel
Isolerende kraag
Oordopje
Polsband
Karabijnhaak
Uitgebreid kalibratiecertificaat, herleidbaar naar NIST
Gebruiksaanwijzing
Harde koffer
Twee jaar garantie

Model: LPDKITB

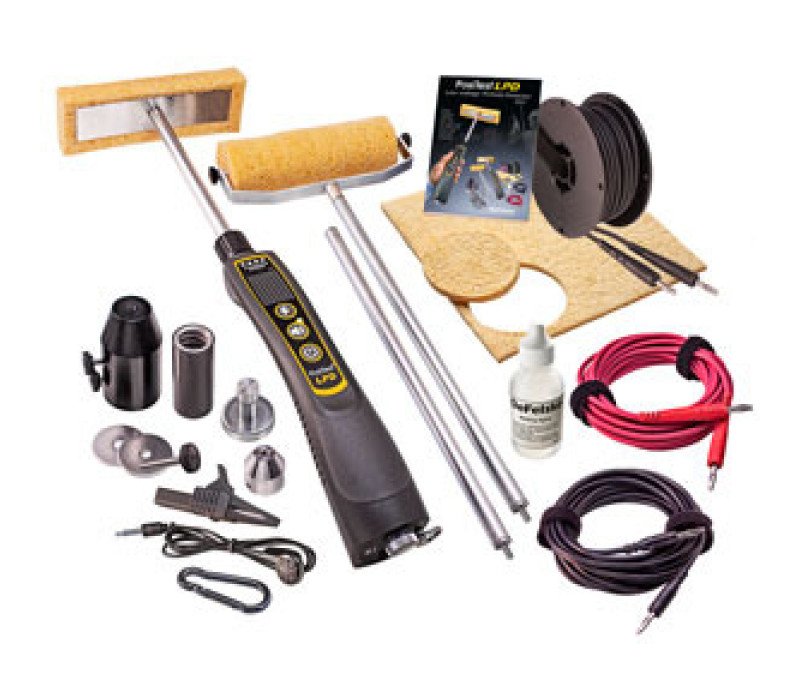

PosiTest LPD complete set

The PosiTest LPD Complete Kit includes all contents of the Basic Kit, plus adaptable sponge hardware and extension accessories for more test configurations.

Set bevat naast de onderdelen van de basis set:

Aanpasbare bevestigingsmaterialen voor spons

Rechthoekige / platte sponsstukken
Rolvormige sponsstukken
Sponsstukken met inwendige diameter
Extra sponsplaat van 20 cm x 20 cm / 8" x 8" voor maatwerk
Bevochtigingsmiddel

Accessoires voor verlenging

Universele adapters voor bestaande verlengstukken voor verfrollers
12 m / 40 ft aardingskabel
4,5 m / 15 ft stroomkabel
Magnetische aardingspaal

Model: LPDKITC

Spanning:	9 V ± 5% (90 k) / 67,5 V ± 5% (80 k) / 67,5 V ± 5% (90 k) / 90 V ± 5% (400 k)
Gevoeligheid:	90k ± 3% / 80k ± 3% / 90k ± 3% / 400k ± 3%
Diktebereik:	0 – 500 µm (0 – 20 mils)
Temperatuurbereik:	-10 – 50 °C (14 – 122 °F)
Voeding:	3x AAA batterij
Levensduur batterij:	> 150 uur, afhankelijk van het type batterij
Behuizing:	Weersbestendig, stofdicht en schokbestendig; voldoet aan of overtreft IP65
Afmetingen:	27 x 6 x 5,5 cm (10,6“ x 2,3” x 2,1") zonder meetstaaf
Gewicht:	180 g (6,4 oz.) zonder batterijen
Certificering:	Inclusief uitgebreid kalibratiecertificaat
Normen:	Voldoet aan ISO 14654/29601/8289-A, ASTM G62/G6/D5162, BS7793-2, NACE TM0384, SP0188, AS3894.2, JIS K 6766
Garantie:	2 jaar
