PosiTest PG Verfinspectiemeter

De PosiTest PG Verfinspectiemeter is een precisie-instrument dat wordt gebruikt om (destructief) de totale laagdikte of de dikte van afzonderlijke lagen van coatings op elk stijf substraat te meten, inclusief metaal, hout en plastic.
Het kan de dikte van afzonderlijke lagen van een meerlagig coatingsysteem meten, mits de lagen een verschillende kleur hebben. Meetbereik: 0-1.250 µm. Opeenvolgende, aangrenzende lagen moeten contrasterende kleuren hebben om een scherpe onderscheiding van de coatinglagen te vergemakkelijken (ASTM D4138).
De PosiTest PG kan worden gebruikt om de dikte van de platering op metaal, keramiek, plastic en meer te meten.

Volgens ASTM D4138 mag het meetoppervlak vlak of matig gebogen zijn. Pijpen met een diameter van minimaal 25 mm kunnen in axiale richting worden gemeten.

De PosiTest PG gebruikt een hardmetalen snijpunt om een groef in de coating te snijden onder een specifieke hoek. De groef wordt vervolgens waargenomen onder een verlichte microscoop, en de dikte van de coating wordt bepaald met behulp van de schaalverdeling op de reticle.
Conform:

ISO 2808/19399
ASTM D4138
JIS K 5600-1-7
NF T30-123

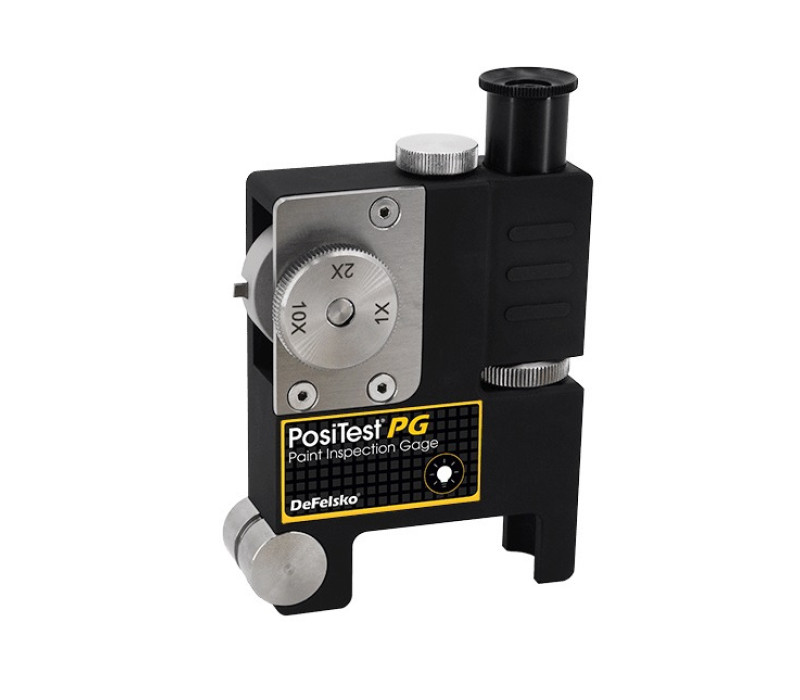

De PosiTest PG heeft een duurzame behuizing van geanodiseerd aluminium, de roterende houder voor de snijpunt biedt plaats aan maximaal vier snijpunten.
Hij heeft een krachtige 50x microscoop met precieze optiek en een roterende schaal in imperiale en metrische eenheden, en de levering omvat alle benodigde gereedschappen en accessoires voor testen volgens nationale en internationale normen, evenals een kalibratiecertificaat met traceerbaarheid naar NIST.

Hoe te meten:

Selecteer een locatie om de meting uit te voeren die vlak en waterpas is.
Maak een markering van ongeveer 50 mm (2”) lang op de coating, met de bijgeleverde zwarte marker, of een andere marker van een kleur die contrasteert met het oppervlak.
Trek de selectieschijf uit en draai deze om een snijpunt te selecteren op basis van de verwachte laagdikte, met behulp van de onderstaande tabel. Als de laagdikte onbekend is, voer dan een initiële meting uit met de 2X snijpunt.

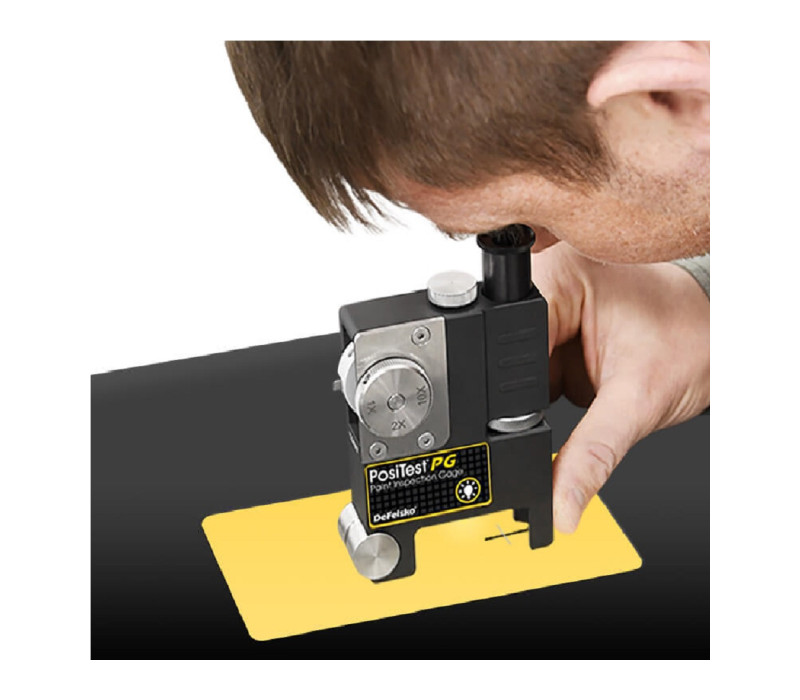

Plaats de meter op het oppervlak, zodat de snijpunt en het geleidewiel vlak en waterpas op het oppervlak liggen.
Trek de meter naar de operator toe, waarbij een loodrechte snede door de gemarkeerde lijn wordt gemaakt. Oefen net genoeg druk uit om in het substraat te snijden.

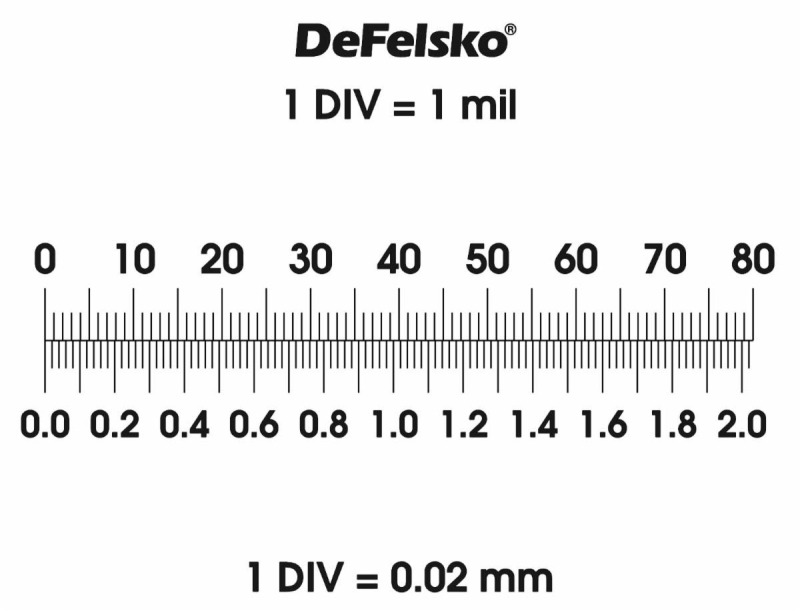

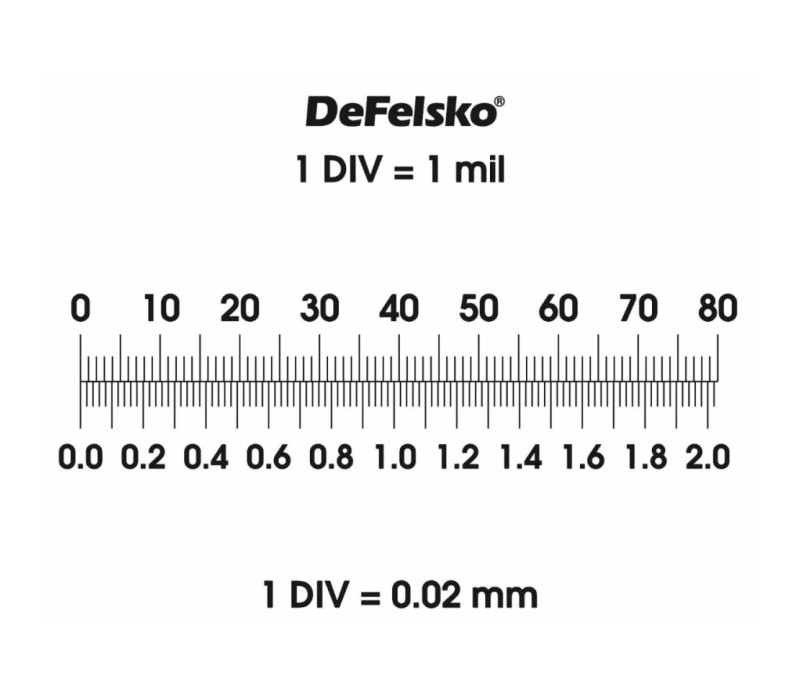

Schakel het ingebouwde licht in en lijn de microscoop uit boven de kruising van de markering en de gemaakte groef. Metingen in mils/inches moeten de schaalverdeling boven de middellijn gebruiken. Metingen in microns/millimeters moeten de schaalverdeling onder de middellijn gebruiken.

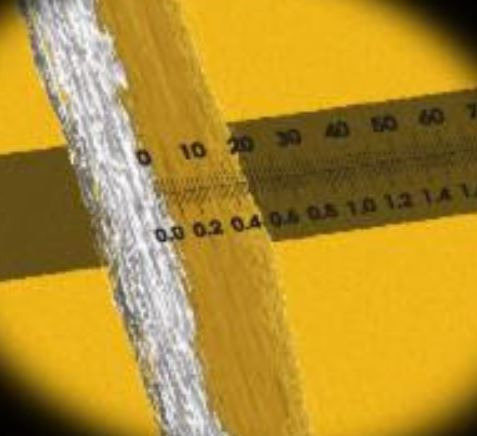

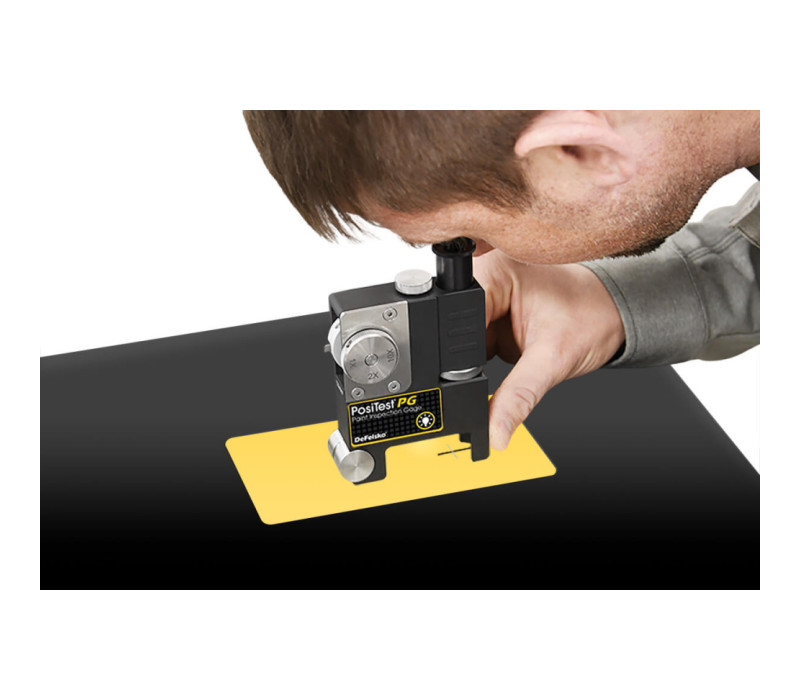

Observeer de snede door het oculair en focus de microscoop met behulp van het focuswiel en draai het oculair indien nodig om de reticle-markeringen goed uit te lijnen met de groef.

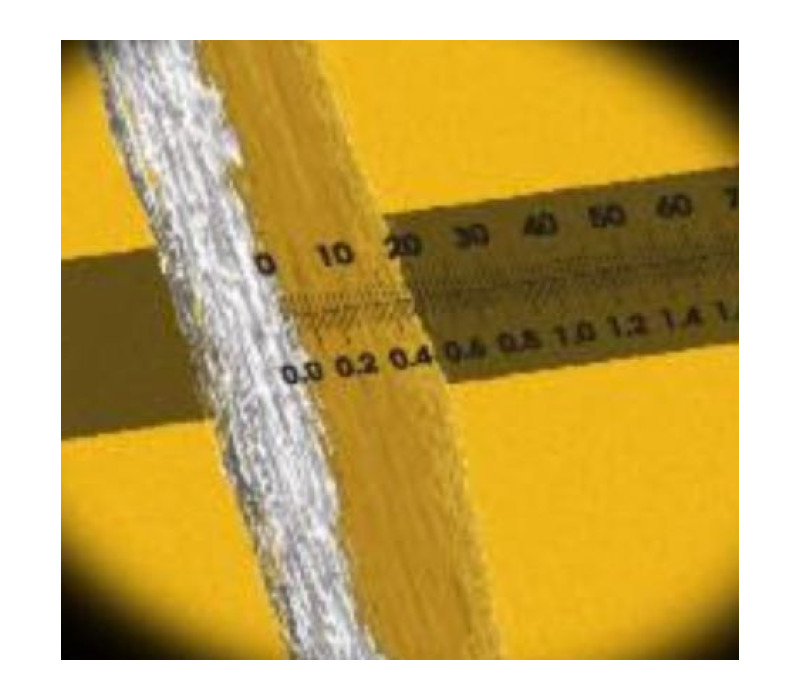

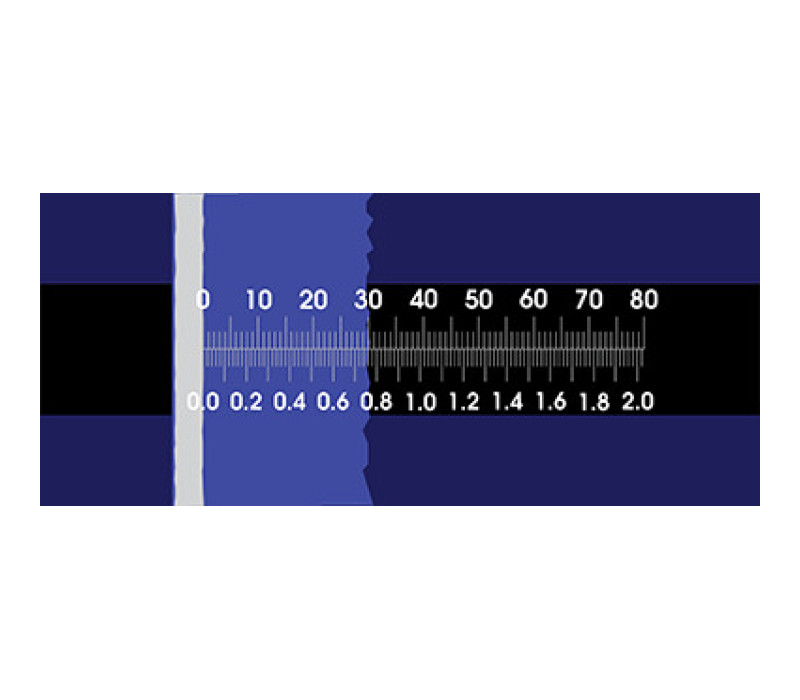

Noteer de breedte van de snede, gemeten van de rand van het substraat tot de rand van de contrasterende markering, door het aantal schaalverdelingen te tellen. Bij het meten van een meerlagig coatingsysteem kan de breedte van elke afzonderlijke laag worden genoteerd.
Vermenigvuldig de gemeten breedte van de snede met de conversiefactor uit de conversietabel (zie handleiding) om de laagdikte te bepalen.

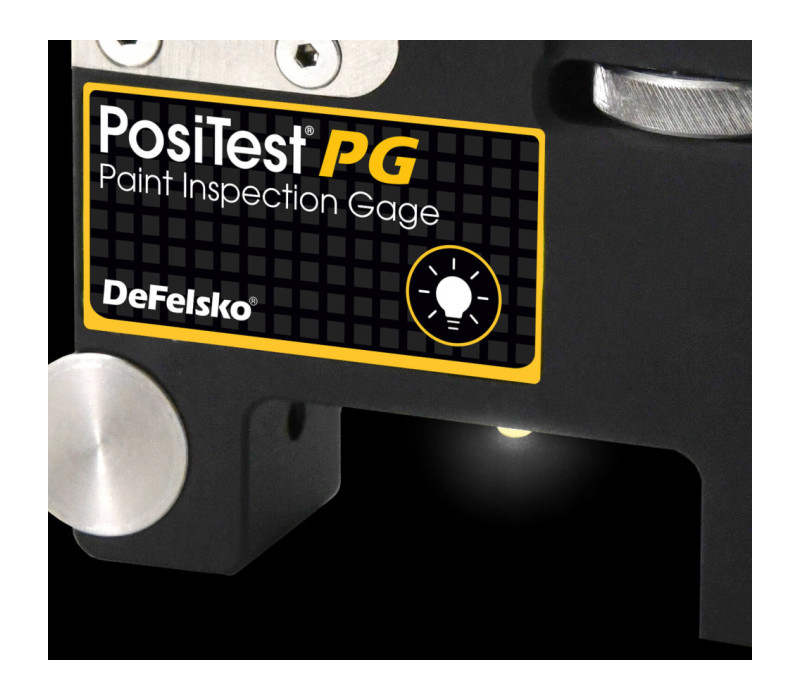

Het ingebouwde licht verlicht het meetgebied om optische inspectie te vergemakkelijken.

De PosiTest PG heeft vier houders voor snijpunten en een selectieschijf met posities gemarkeerd voor de 1X, 2X en 10X snijpunten. De vierde houder kan worden gebruikt voor een optionele snijpunt, of leeg worden gelaten voor het opbergen van de meter. Om de snijpunthouder te draaien, trekt u de selectieschijf uit en draait u deze naar de gewenste positie. Laat de selectieschijf los en zorg ervoor dat de punt vastklikt.

€ 967,00

Nu bestellen

Destructieve laagdiktemeter
Meetbereik: 0-1.250 µm
Conform ISO 2808/19399, ASTM D4138, JIS K 5600-1-7, & NF T30-123

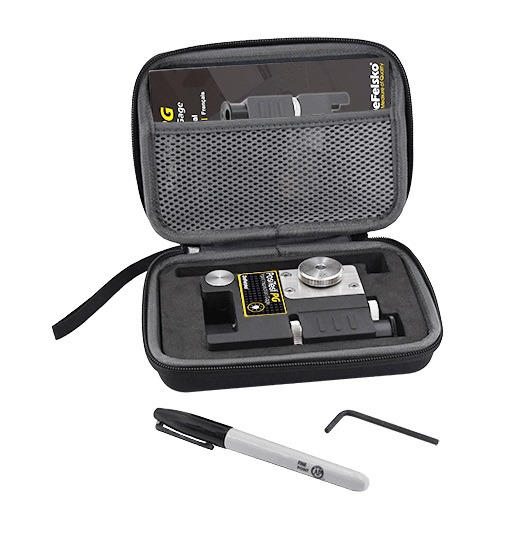

PosiTest PG Verfinspectiemeter
3 snijpunten (1x, 2x en 10x)
1/8” inbussleutel
AAA-batterij
Zwarte stift (permanent marker)
Kalibratiecertificaat traceerbaar naar NIST
Handleiding
Opberg etui

Bereik	0 - 1.250 µm (afhankelijk van de snijpunt)
Materiaal behuizing	Geanodiseerd aluminium
Snijpunten	3x Wolfraamcarbide
Snijpunt 1x	Hoek: 45°
Snijpunt 2x	Hoek: 26,6°
Snijpunt 2x	Hoek: 5,7°
Garantie	2 jaar

Conversietabel / Nauwkeurigheid

Snijpunt	Conversiefactor	Bereik (μm)	Nauwkeurigheid (µm)
1x	1	0 - 1.250 µm	± 25,4 µm
2x	0,5	0 - 625 µm	± 12,7 µm
5x	0,2	0 - 250 µm	± 5,0 µm
10x	0,1	0 - 125 µm	± 2,5 µm

Producten

Artikel	Product	Prijs	Aantal	Actie
139595	PosiTest PG Verfinspectiemeter	€ 967,00

Accessoires

Artikel	Product	Prijs

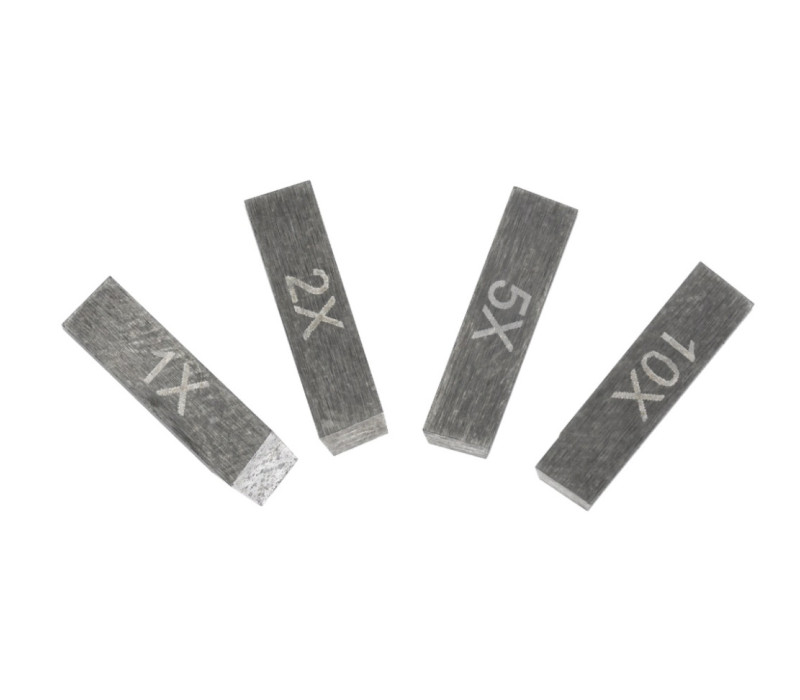

139597	PGCUTTER1X - 1X / 45 graden - PosiTest PG vervangende snijtip van wolfraamcarbide	€ 89,00
139598	PGCUTTER2X - 2X / 26,6 graden - PosiTest PG vervangende snijtip van wolfraamcarbide	€ 89,00
139599	PGCUTTER5X - 5X / 11,3 graden - PosiTest PG vervangende snijtip van wolfraamcarbide	€ 89,00
139600	PGCUTTER10X - 10X / 5,7 graden - PosiTest PG vervangende snijtip van wolfraamcarbide	€ 89,00

Alle genoemde prijzen zijn exclusief btw en verzend- en behandelingskosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
