QuintSonic-T Coatingdiktemeter

Belangrijke opmerking:

De QuintSonic coatingdiktemeter is niet langer verkrijgbaar en is vervangen door de QuintSonic-T. Alle onderstaande specificaties en prijzen hebben betrekking op het huidige model.

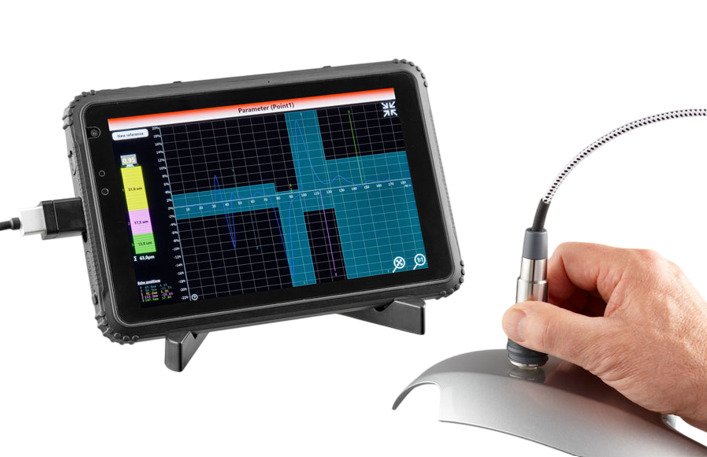

De QuintSonic-T is een geavanceerde ultrasone coatingdiktemeter voor nauwkeurige, niet-destructieve meting van enkel- en meerlaagse coatingsystemen. Het instrument kan tot acht afzonderlijke lagen in één meting bepalen en is daarmee bijzonder geschikt voor complexe coatingstructuren in laboratorium- en industriële inspectietoepassingen.

De meter is geschikt voor het meten van polymeercoatings zoals lakken, verven en kunststoffen, evenals glas-, keramische en metalen coatings op een breed scala aan substraten. Naast coatingmetingen kan de QuintSonic-T ook worden gebruikt voor wanddiktemeting.

Belangrijkste kenmerken:

Meerlaagse ultrasone meting: meting van maximaal acht coatinglagen in één meetcyclus

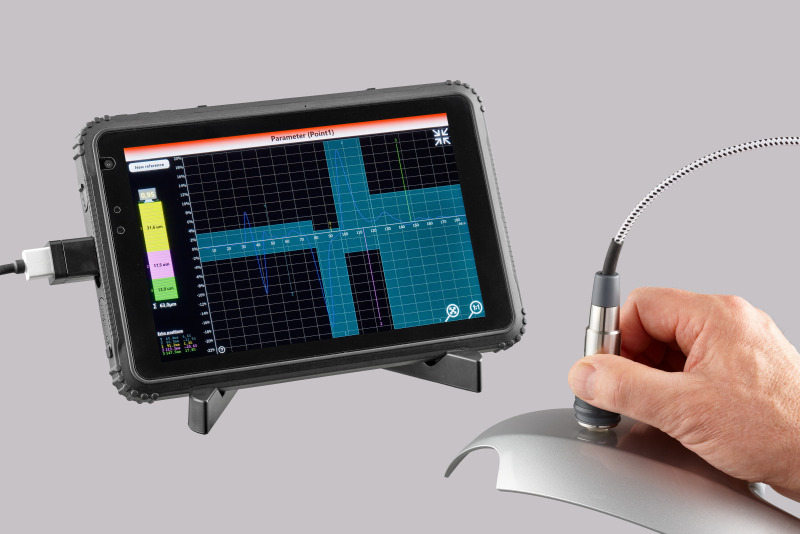

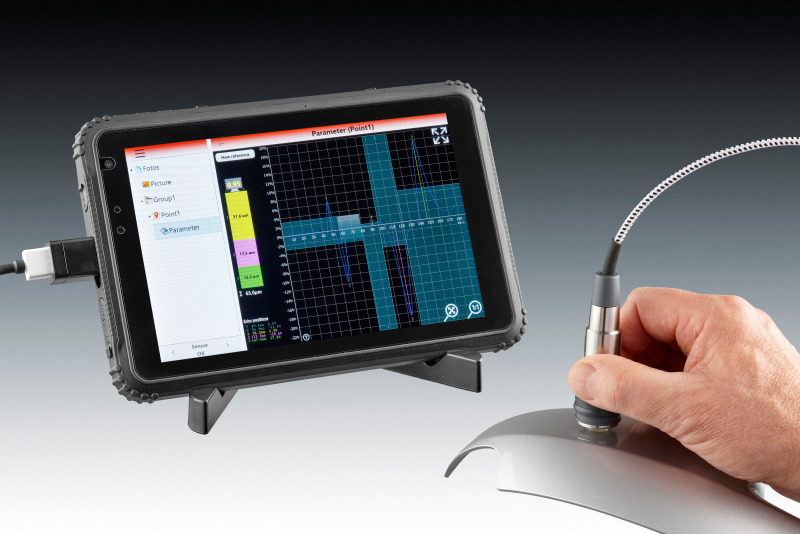

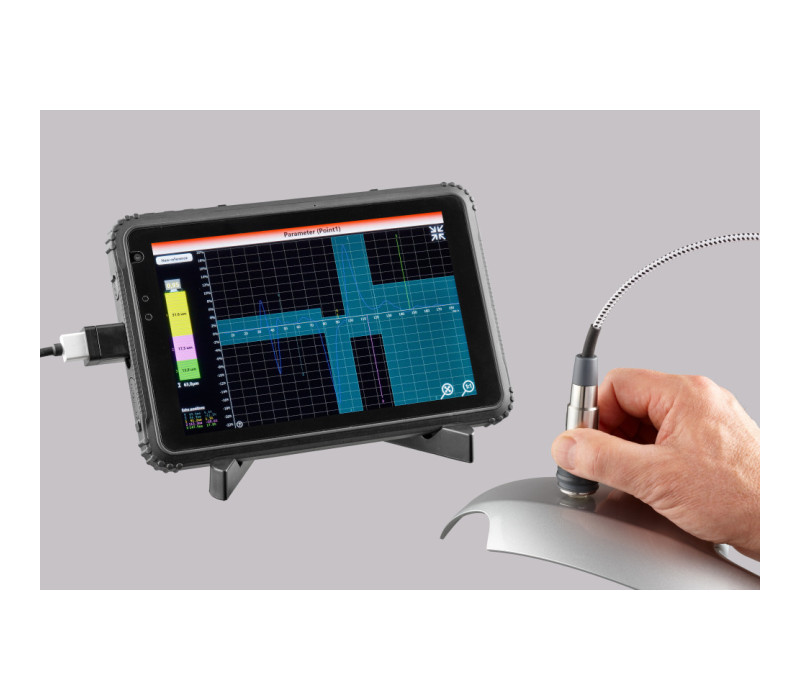

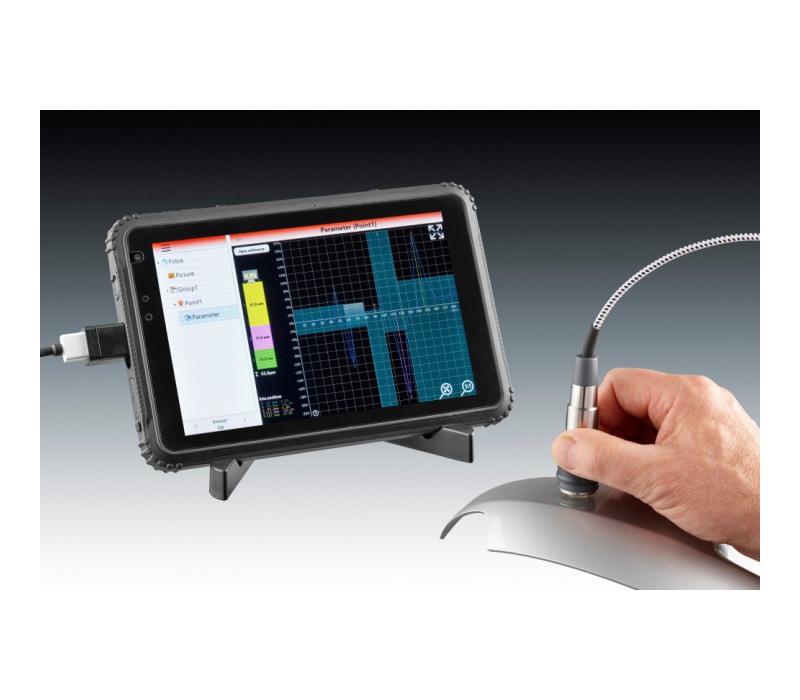

A-scan visualisatie: gelijktijdige weergave van het ultrasone signaal en meetparameters op het scherm
In de sensor geïntegreerde signaalverwerking: 32-bits digitale signaalverwerking (SIDSP®) direct geïntegreerd in de sensor
Bediening via touchscreen: intuïtieve gebruikersinterface op een industriële tablet voor snelle parameterinstelling
Geïntegreerd databeheer: duidelijke datastructuur met rapportgeneratie direct op het apparaat

Belangrijkste voordelen:

Nauwkeurige meting van complexe coatingsystemen: analyse van meerlaagse coatings zonder beschadiging van het monster
Hoge inspectie-efficiëntie: korte meetcyclus en directe signaalevaluatie
Duidelijke interpretatie van resultaten: A-scan visualisatie verhoogt de betrouwbaarheid van de meting
Geschikt voor zware omgevingen: robuust ontwerp voor industrieel gebruik en veldinspecties

Neem contact met ons op voor technisch advies, beschikbaarheid of prijsinformatie. Ons team helpt u graag bij het selecteren van de meest geschikte oplossing voor coatingdiktemeting.

€ 8.576,00

Nu bestellen

Meetprincipe: ultrasone reflectiemethode volgens DIN EN ISO 2808, methode 10.
Meerlaagscapaciteit: meting van maximaal acht afzonderlijke lagen in één meting.
Signaalverwerking: 32-bits digitale signaalverwerking geïntegreerd in de sensor (SIDSP®).
Weergave en bediening: industriële tablet met touchscreen en A-scan visualisatie.
Omgevingsbescherming: IP67-bescherming en conformiteit met MIL-STD-810G.
Datainterfaces: Bluetooth, WiFi en SD-kaart.

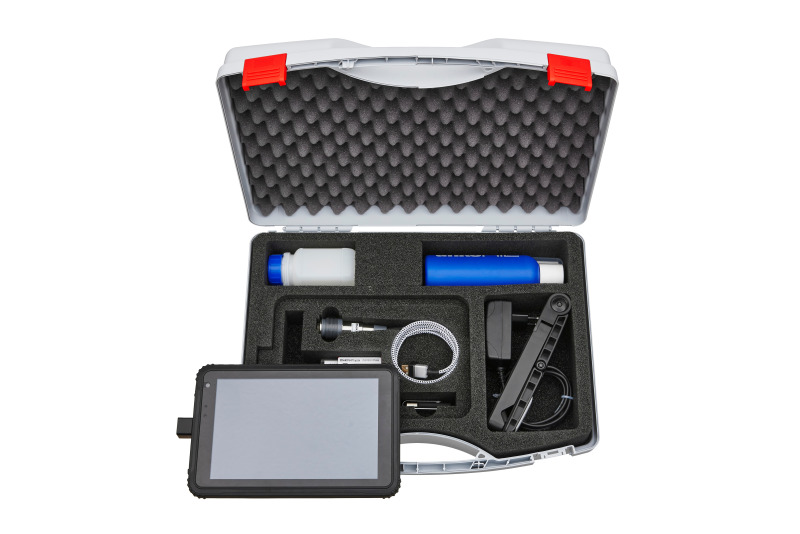

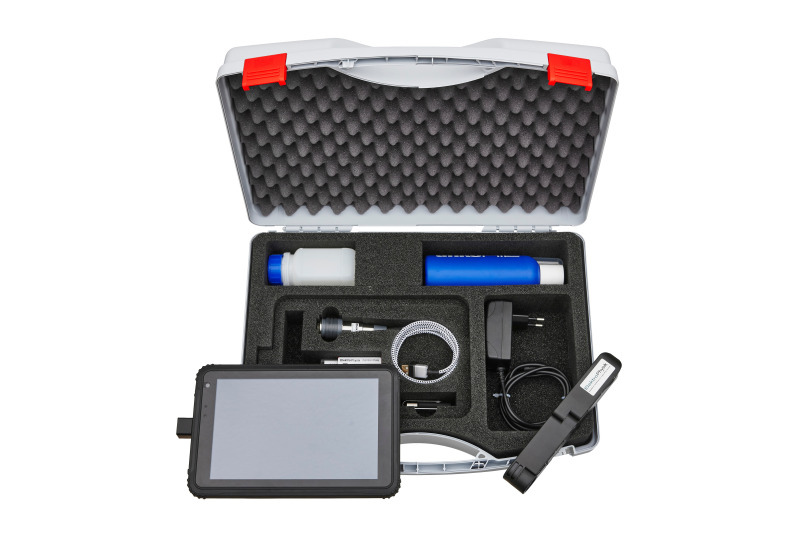

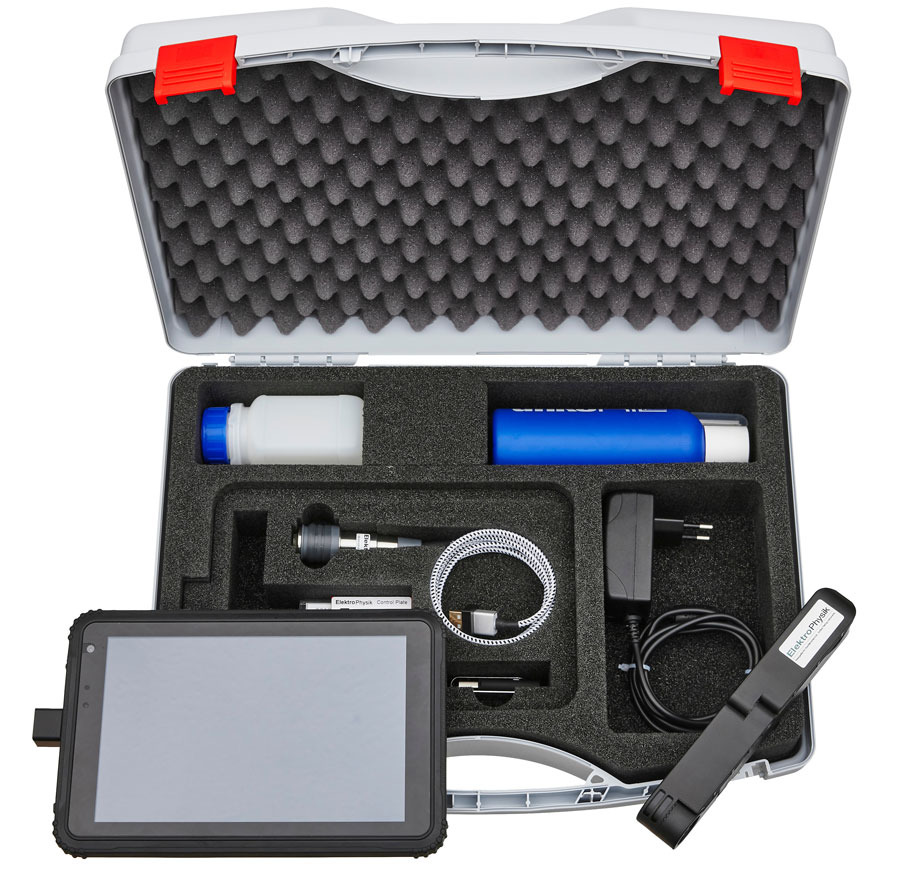

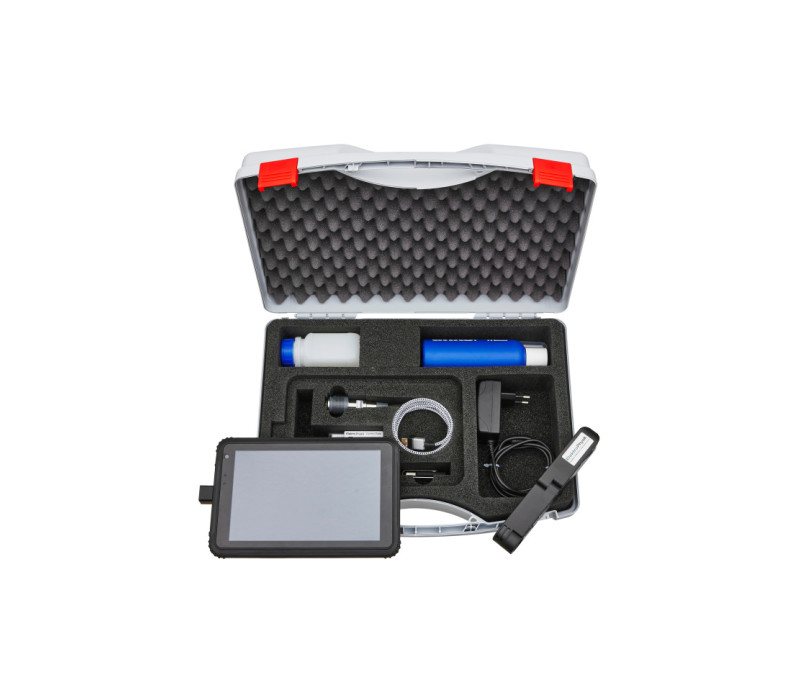

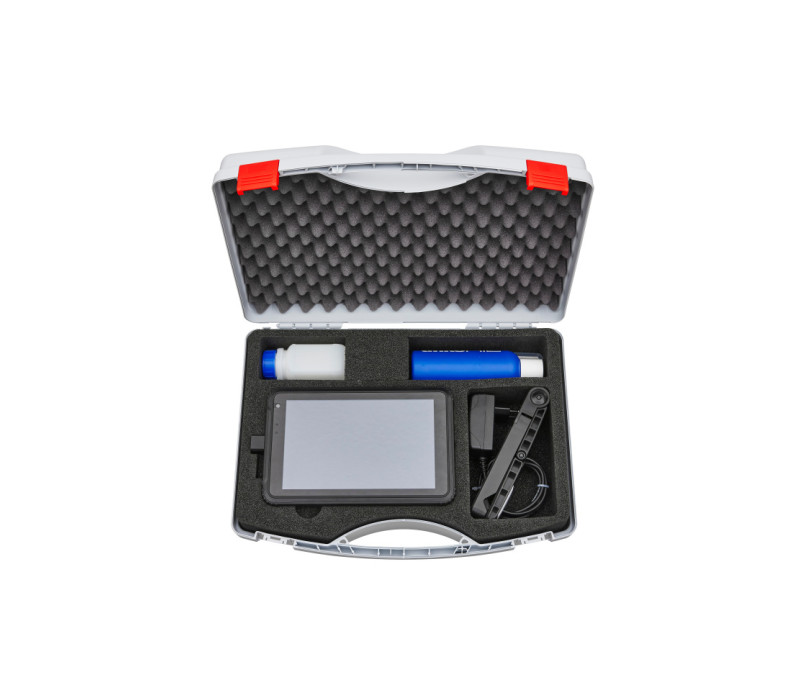

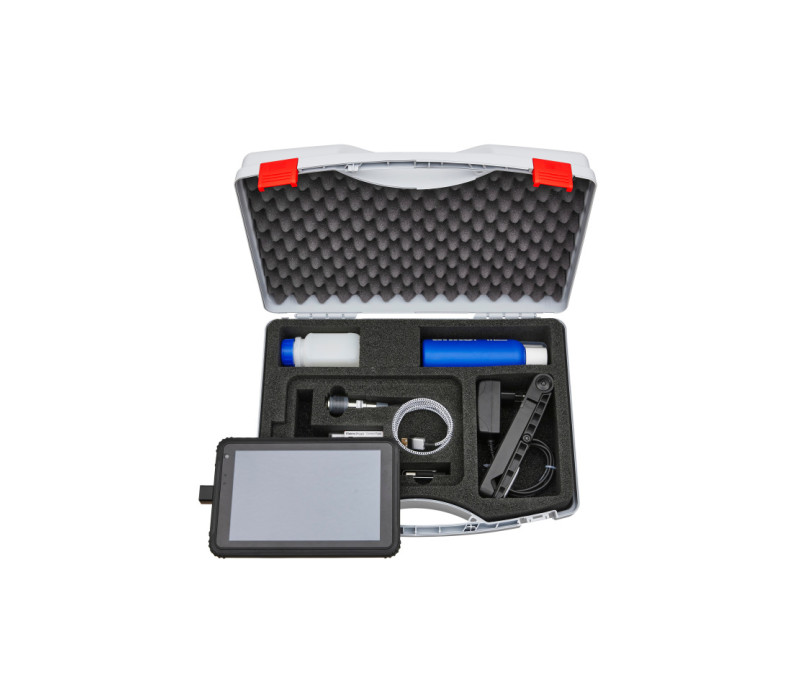

De QuintSonic-T ultrasone coatingdiktemeter wordt geleverd als complete set en bevat:

QuintSonic SIDSP® sensor
SIDSP® sensorkabel
Industriële tablet met evaluatiesoftware
Tabletstandaard
Gebruiksaanwijzing (Duits / Engels)
Koppelgel, 100 ml
Gedestilleerd water (koppelmiddel), 100 ml
Enkellaags referentiestandaard voor apparaatverificatie
Kunststof draagkoffer

Meetprincipe:	Ultrasone pulslopen-tijdmethode (DIN EN ISO 2808, methode 10).
Meetbereik, resolutie en nauwkeurigheid:	Laag 1: meetbereik tot 356 µm, resolutie 0,25 µm, nauwkeurigheid ±0,25 µm. Laag 2: meetbereik tot 890 µm, resolutie 0,5 µm, nauwkeurigheid ±0,5 µm. Laag 3: meetbereik tot 1.900 µm, resolutie 1 µm, nauwkeurigheid ±1 µm. Laag 4: meetbereik tot 3.900 µm, resolutie 2 µm, nauwkeurigheid ±2 µm. Laag 5: meetbereik tot 7.500 µm, resolutie 4 µm, nauwkeurigheid ±4 µm. (Waarden berekend bij een ultrasone snelheid van 2.375 m/s.)
Minimale laagdikte:	Ca. 10 µm, afhankelijk van de ultrasone geluidssnelheid van het materiaal.
Aantal lagen:	Tot 8 lagen in één meting.
Meet- en evaluatietijd:	Ca. 3 seconden.
Meetoppervlak:	Ø 5 mm.
Contactoppervlak:	Ø 11 mm.
Minimale kromtestraal:	Convex: ≥ 50 mm Concave: niet van toepassing.
Meeteenheden:	µm, mm, mils.
Kalibratie:	Kalibratie van de geluidssnelheid voor maximaal 8 lagen.
Statistische functies:	Aantal meetwaarden, minimum, maximum, gemiddelde, standaardafwijking, variatiecoëfficiënt, blokstatistieken, histogram en trenddiagram.
Interfaces:	Bluetooth, WiFi, SD-kaart.
Voeding:	Geïntegreerde oplaadbare batterij, 12.000 mAh.
Bedrijfstemperatuur:	+5 tot +50 °C.
Opslagtemperatuur:	−10 tot +50 °C.
Weergave:	Industriële tablet met groot touchscreen en A-scan visualisatie.
Gewicht:	Ca. 1,1 kg.

Producten

Item	Product	Prijs	Aantal	Actie
138970	QuintSonic T Complete Kit	€ 8.576,00

Accessories

Item	Product	Prijs	Aantal	Actie
138115	Multi Layer Calibration Test Plate for QuintSonic	€ 230,00

Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
speciale bestelling aanvraag

Bekijk winkelwagen Check out

QuintSonic-T Coatingdiktemeter

Kenmerken

Specificaties

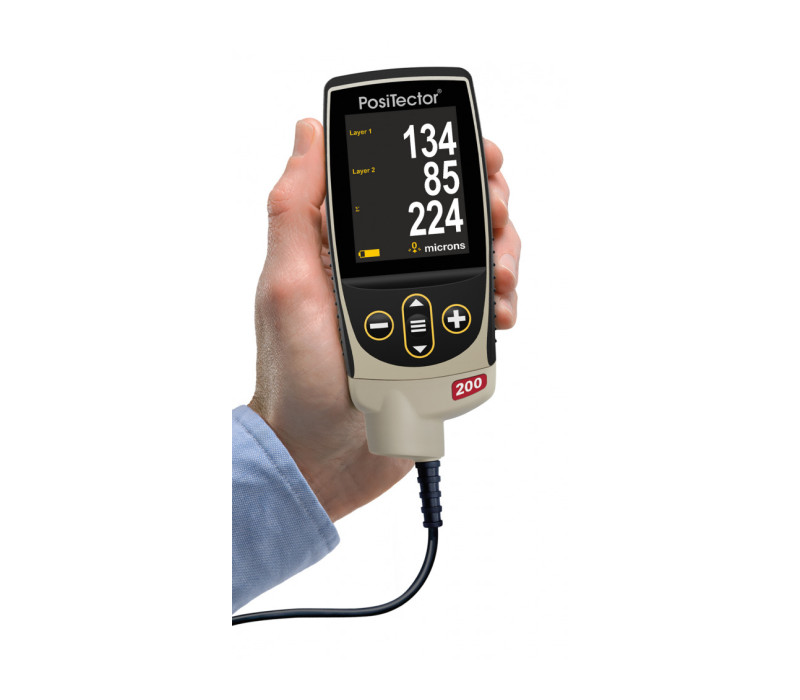

PosiTector 200 Laagdiktemeter voor hout, beton, plastic, etc.
