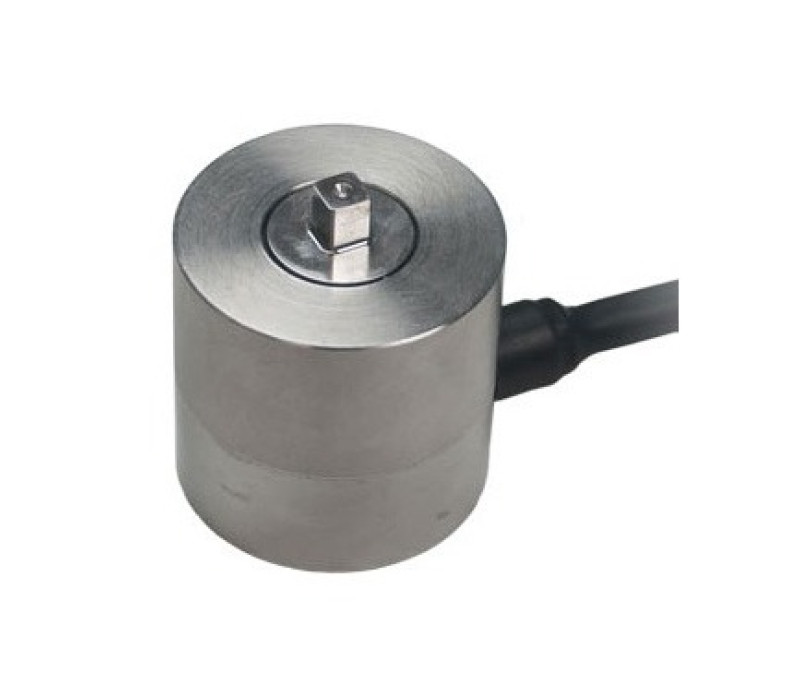

R55 Series Vierkant Aangedreven Torsie Sensoren

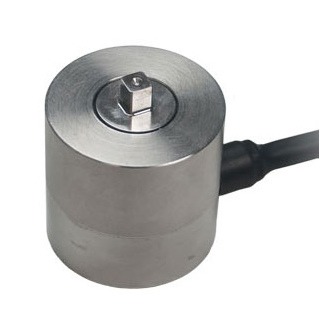

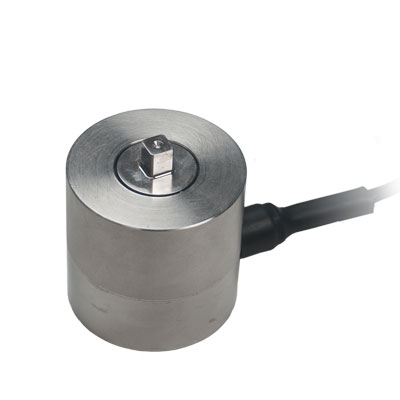

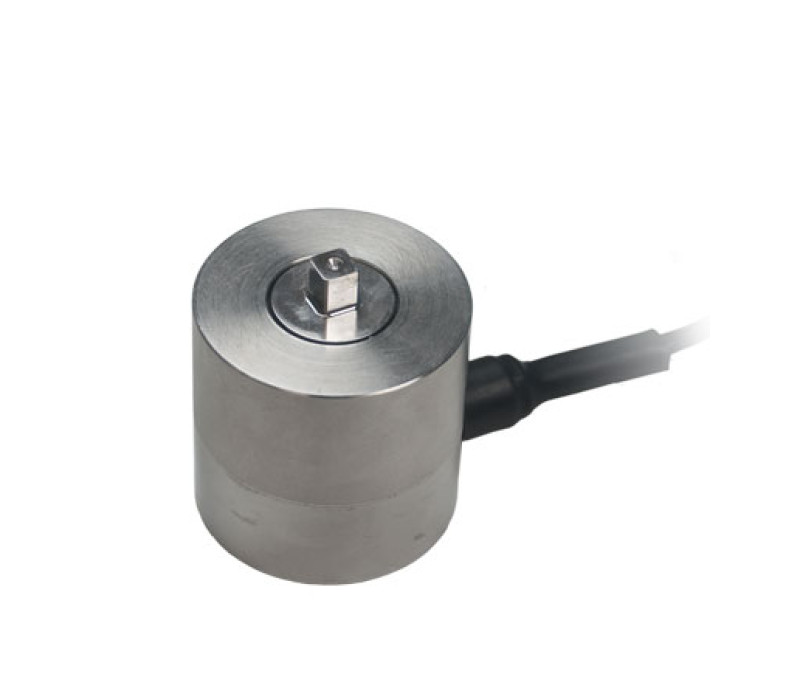

Series R55 torque sensoren boven aanzicht met mannelijke square drive, de vrouwelijke aansluiting bevindt zich aan de onderzijde.

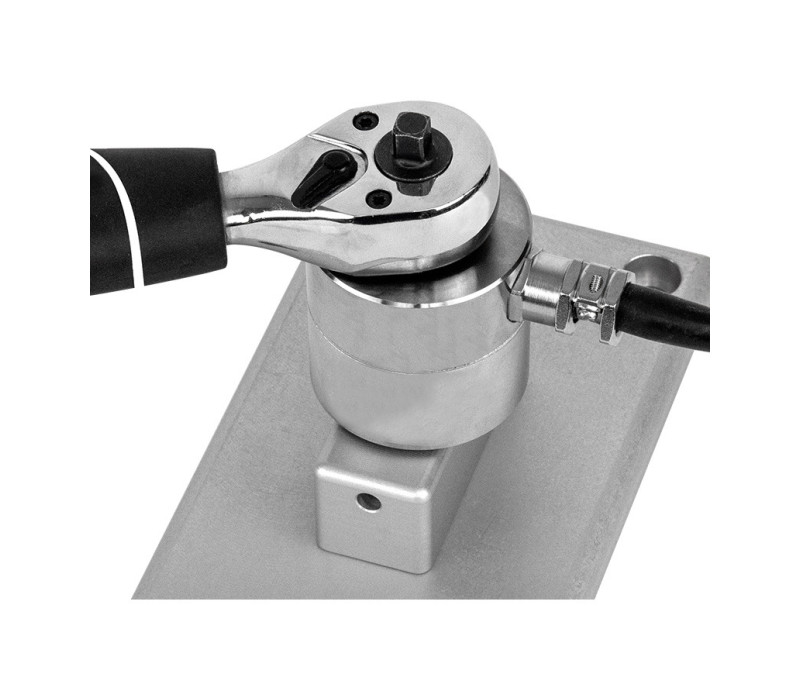

Een R55 torque sensor in een kalibratie toepassing met een AC1010 werkblad bevestiging set.

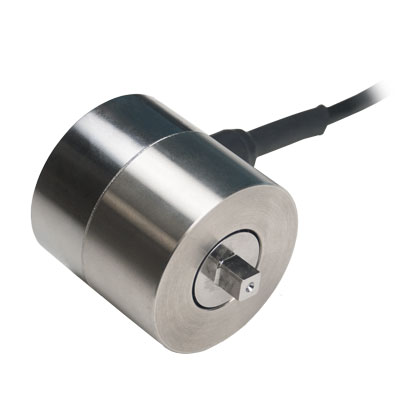

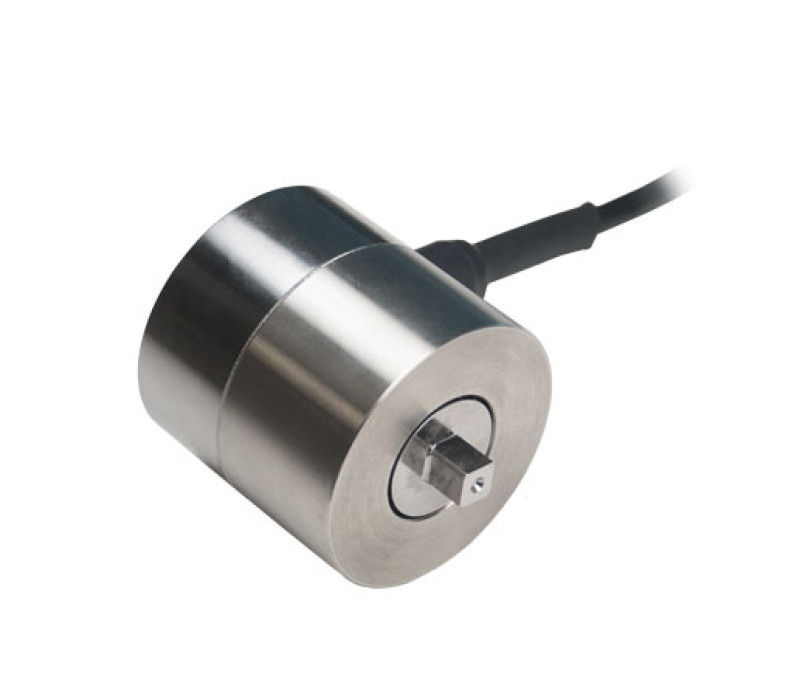

Mannelijke square drive aan de bovenzijde van de sensor.

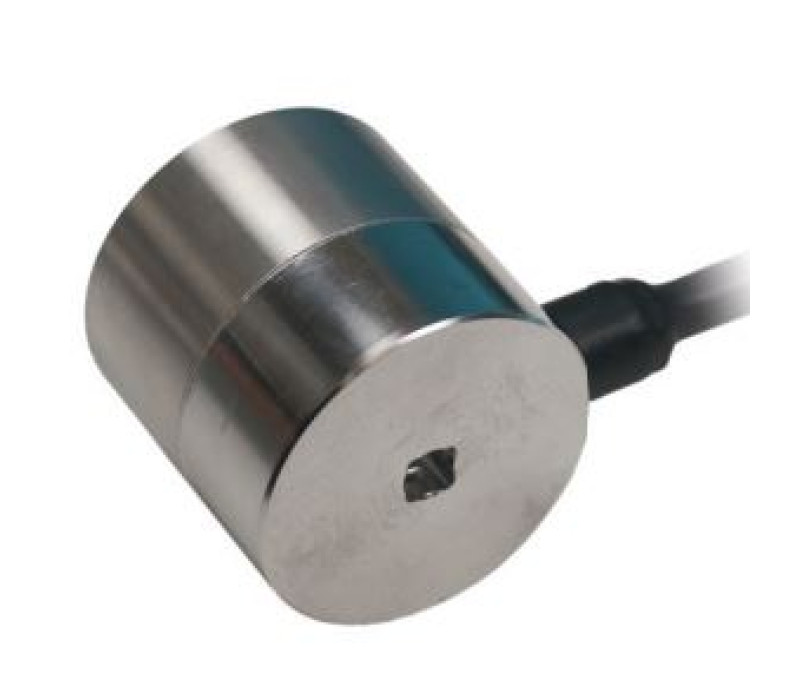

Vrouwelijke square drive aan de onderzijde van de sensor.

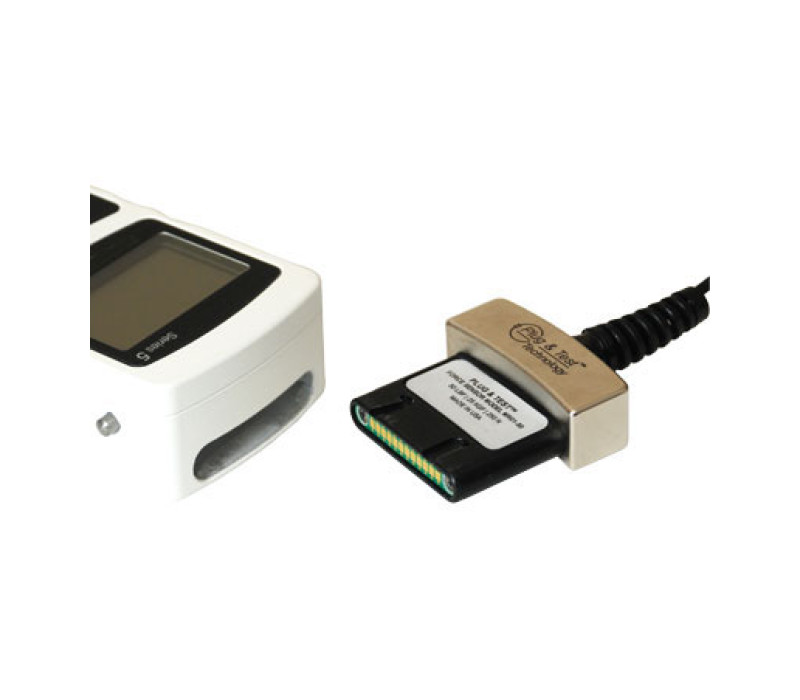

Dankzij de unieke Plug & Test®-technologie kunnen verwisselbare sensoren worden gebruikt met Mark-10-indicatoren. Alle kalibratie- en configuratiegegevens worden opgeslagen in de slimme connector. Sensoren worden apart verkocht.

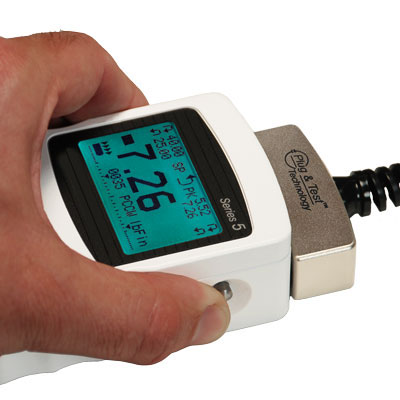

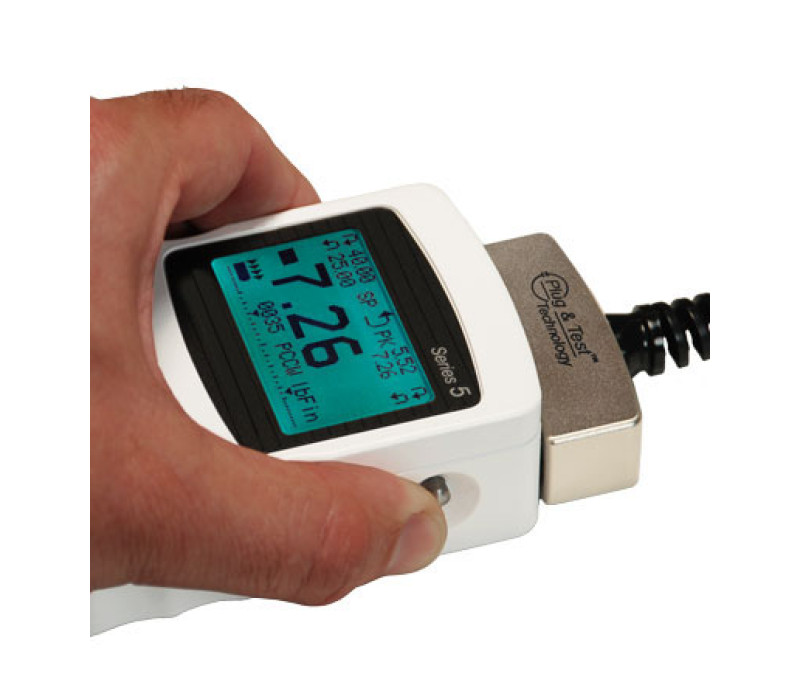

De Plug & Test®-connector vergrendelt in de houder in de indicator wanneer deze volledig is ingebracht. Dubbele knoppen op de indicatorbehuizing maken de connector los voor eenvoudige verwijdering. Vergulde veercontacten zorgen voor een langdurige en betrouwbare verbinding. Sensoren worden apart verkocht.

Square Drive Torsie Sensoren

Name: Square Drive Torsie Sensoren
SKU: 127114

De veelzijdige torque-sensoren uit de R55-serie zijn ontwikkeld voor inline-gebruik met square aandrijvingen aan beide uiteinden. Deze serie is beschikbaar in een reeks van 6 capaciteiten tot 550 Nm.

Met een vrouwelijk vierkant aan de onderzijde en een mannelijk vierkant aan de bovenkant in een bereik van ¼” tot ¾” passen deze sensoren op momentsleutels voor inline metingen en kan hij worden gebruikt in combinatie met een optionele AC1010 tafelmontagekit. Dit maakt de R55 serie ook geschikt voor gebruik bij kalibratie toepassingen.

De robuuste opstelling en het beperkte formaat van de R55 maken hem geschikt voor diverse toepassingen, van laboratorium- en industriële toepassingen tot gebruik in de buitendienst, het kalibreren van momentgereedschappen of bij het gebruik van een standaard dopsleutel als nauwkeurige momentsleutel.

Een R55-sensor vereist een I3-, I5- of I7-indicator (afzonderlijk verkrijgbaar) en maakt deel uit van de Plug & Test®-systeemfamilie. Sensoren met Plug & Test® slaan kalibratie- en configuratiegegevens op in de interne PCB, dit biedt de mogelijkheid om sensoren te kalibreren en configureren en ze te gebruiken op elke I-serie indicator zonder her-kalibratie of her-configuratie.

De levering bevat een kalibratiecertificaat met 10 meetpunten in elke meetrichting.

We helpen u graag bij het vinden van de meest geschikte configuratie voor uw behoeften. Neem contact met ons op voor meer informatie.

€ 1.364,00

Nu bestellen

Te gebruiken met 7i, 5i en 3i serie digitale indicatoren
NIST-traceerbaar kalibratie certificaat
Aandrijfvierkanten aan beide zijden
Roestvrijstalen en aluminium constructie
Unieke Plug & Test technologie connector bewaart alle kalibratie en configuratie gegevens
Robuust cylindrisch ontwerp

Spanningsbereik

Model	Capaciteit met model 7i / 5i	Resolutie met model 7i / 5i	Capaciteit met model 3i	Resolutie met model 3i
MR55-20	20IbFin 1,5IbFft 220NcM	0,02IbFin 0,002IbFft 0,2Ncm	20IbFin 230kgFmm 220Ncm	0,002IbFin 0,2kgFmm 0,2Ncm
MR55-50	50IbFin 4IbFft 570Ncm	0,05IbFin 0,005IbFft 0,5Ncm	50IbFin 580kgFmm 570Ncm	0,05IbFin 0,5kgFmm 0,5Ncm
MR55-100	100IbFin 8IbFft 1150Ncm	0,1IbFin 0,01IbFft 1Ncm	100IbFin 1150kgFmm 1150Ncm	0,1IbFin 1kgFmm 1Ncm
MR55-200	200IbFin 16IbFft 1300kgFmm 2200Ncm	0,2IbFin 0,02IbFft 2kgFmm 2Ncm	200IbFin 2300kgFmm 2200Ncm	0,2IbFin 2kgFmm 2Ncm
MR55-400	400IbFin 32IbFft 4600kgFmm 4500Ncm	0,5IbFin 0,05IbFft 5kgFmm 5Ncm	400IbFin 4600kgFmm 4500Ncm	0,5IbFin 5kgFmm 5Ncm
MR55-1000	1000IbFin 80IbFft 11400kgFmm 11000Ncm	1IbFin 0,1IbFft 10kgFmm 10Ncm	1000IbFin 11500kgFmm 11000Ncm	1IbFin 10kgFmm 10Ncm
MR55-5000	5000IbFin 400IbFft 55kgFmm 55000Ncm	5IbFin 0,5IbFft 0,05kgFmm 50Ncm	5000IbFin 55kgFmm 550Nm	5IbFin 0.05kgFmm 0,5Nm

Nauwkeurigheid	± 0,6% van volledige schaal + indicator
Gewicht	van 0,6 kg tot 0,9 kg
Verzend gewicht	MR55-20 – MR55-1000: 1.4 kg MR55-5000: 1.8 kg
Garantie	3 jaar

Producten

Artikel	Product	Prijs
134273	MR55-20 - Torque Sensor - 220 Ncm	€ 1.364,00
134226	MR55-50 - Torque Sensor - 570 Ncm	€ 1.364,00
134272	MR55-100 - Torque Sensor - 1150 Ncm	€ 1.364,00
134274	MR55-200 - Torque Sensor - 2200 Ncm	€ 1.364,00
134275	MR55-400 - Torque Sensor - 4500 Ncm	€ 1.364,00
134276	MR55-1000 - Torque Sensor - 11000 Ncm	€ 1.364,00
134277	MR55-5000 - Torque Sensor - 55000 Ncm	€ 1.364,00

Accessoires

Artikel	Product	Prijs	Aantal	Actie
131626	AC1010 Mounting kit, MR55-200/400, table top	€ 127,00
131627	AC1016 Mounting kit, MR55-200/400, to Series TST stands	€ 103,00

Alle genoemde prijzen zijn exclusief btw en verzend- en behandelingskosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
Speciale bestelling aanvragen
