RX8-DL

Automotive Sonic tester

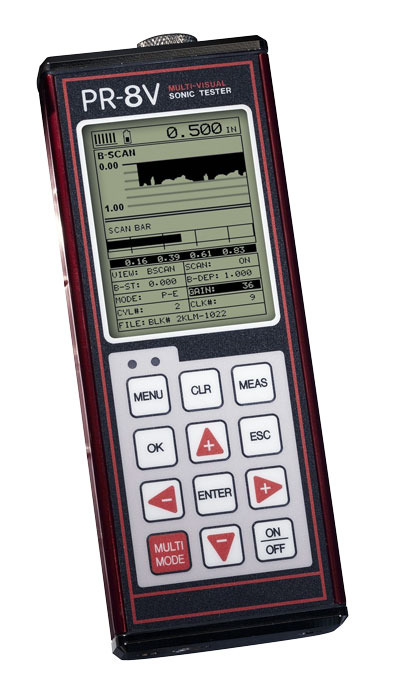

Belangrijke opmerking: De PR-8V Sonic Tester is omgedoopt tot RX8-DL. Alle specificaties en functionaliteit blijven beschikbaar onder de nieuwe modelnaam.

De RX8-DL sonic meter van Checkline is specifiek ontworpen voor motorenbouwers en racewerkplaatsen. Hij is ideaal voor toepassingen bij moeilijk meetbare materialen zoals gietstaal of aluminium motorblokken en onderdelen, maar kan ook chassisbuizen, carrosseriepanelen, rollcagebuizen en voorruitdikte meten. De RX8-DL levert wanddiktemetingen met een resolutie van 0,01 mm en is compatibel met een breed scala aan ultrasone transducers voor verschillende toepassingen.

Of u nu diktecontroles uitvoert op gecorrodeerde onderdelen of de integriteit van cilinderwanden beoordeelt, de veelzijdige RX8-DD levert de nauwkeurige informatie die nodig is voor kritische inspecties.

Belangrijkste kenmerken:

Meetmodi: Omvat Pulse-Echo (P-E) en Echo-Echo (E-E) voor nauwkeurige diktemeting door coatings.
Automatische versterkingsregeling: Echo-Echo modus beschikt over AGC om gecoate materialen zoals chassis of rollcagebuizen met of zonder de coatinglaag te meten.
Tijdgebaseerde B-Scan: Biedt een dwarsdoorsnede-weergave van de achterzijde, waardoor motorenbouwers cilindercontouren kunnen visualiseren tijdens het scannen.
Materiaalinstellingen: Sla tot 64 aangepaste instellingen op, plus fabrieksinstellingen voor veelvoorkomende toepassingen.
Data-uitvoer en opslag: Geïntegreerde datalogger ontworpen voor motor- en chassisinspectie, met selecteerbare cilindermapping of alfanumerieke bestandsopslag.
Hoogsnelheidsscan: Maakt tot 200 metingen per seconde, toont minimum- en maximumwaarden live tijdens het scannen.

Belangrijkste voordelen:

Veelzijdige inspecties: Meet nauwkeurig wanddikte op gecoate en ongcoate oppervlakken, inclusief cilinderwanden en poorten in cilinderkoppen.
Gebruiksvriendelijke interface: Duidelijke menu's en snelle instelling maken de RX8-DL eenvoudig te bedienen.
Robuuste constructie: Robuuste aluminium behuizing bestand tegen veeleisende automotive omgevingen.
Aanpasbare versterking: Vijfposities versterkingschakelaar met stappen van 3 dB (40–52 dB) voor fijnafstelling van metingen in lawaaierige of moeilijk te doordringen materialen.
Breed meetbereik: P-E: 0,63 – 914,4 mm; E-E: 2,54 – 101,6 mm (afhankelijk van materiaal en transducer).

De RX8-DL combineert geavanceerde ultrasone technologie met ergonomisch ontwerp en inspectieflexibiliteit, waardoor het de voorkeurskeuze is voor motorenbouwers en automotive raceprofessionals die nauwkeurigheid, aanpasbaarheid en gebruiksgemak in één instrument eisen.

Neem contact met ons op om te ontdekken hoe de RX8-DL uw inspectie- en technische beoordelingsbehoeften kan ondersteunen.

€ 2.275,00

Nu bestellen

B-scan scherm: Tijdsgebaseerd dwarsdoorsnedebeeld met gecombineerde B-scan en weergave van cijfers
High-Speed Scan: Instelbaar 10-200 metingen per seconde
Compatibiliteit transducer: Ondersteunt selecteerbare transducertypes met ingebouwde tweewegfoutcorrectie voor verbeterde lineariteit
Gain Control: Handmatige of automatische signaal versterkingsregeling
Geheugen en Data Logging: Interne opslag voor instellingen en inspectiegegevens
Gain Instellingen: Selecteerbare lage, gemiddelde en hoge versterkingsniveaus voor verbeterde penetratie op moeilijke materialen
Plus/Min alarm: Visuele en akoestische alarmen met door de gebruiker gedefinieerde Hi/Lo grenzen voor tolerantiebewaking
Transducer Ondersteuning: Gebruikt transducers met twee elementen; ondersteunt transducers met één element, afhankelijk van de toepassing
Garantie: 2 jaar

De RX8-DL wordt geleverd als complete kit inclusief:

RX8-DL meter
- T-104-2120 sonde
- 120 ml fles couplant
- Drie AA-batterijen
- NIST herleidbaar kalibratiecertificaat
- Gebruiksaanwijzing
- Stevige draagtas van schuimrubber

Technische termen

Materiaalsnelheid: De snelheid waarmee geluidsgolven zich door een materiaal voortplanten. Elk materiaal heeft zijn eigen snelheid. De meter berekent de dikte door de snelheid te vermenigvuldigen met de gemeten looptijd en het resultaat door twee te delen. Kalibratie omvat het bepalen en instellen van de juiste geluidssnelheid voor het materiaal.
Omdat de materiaalsnelheid verandert met de temperatuur, is het belangrijk om de meter zo dicht mogelijk bij de daadwerkelijke meettemperatuur te kalibreren.

Pulse-Echo Metingen: In deze modus zendt de transducer een ultrasone signaal uit dat door het materiaal reist tot het reflecteert van de achterwand. Het echo wordt vervolgens ontvangen door de transducer en de looptijd wordt gemeten.
Wanneer een coating aanwezig is, wordt de totale dikte (coating + basismateriaal) gemeten omdat de tijd wordt gemeten van de transducer naar de achterwand, inclusief alles daartussen.

Echo-Echo Metingen: Meet de tijd tussen twee opeenvolgende achterwand-echo's, waardoor de coating effectief wordt genegeerd en een echte basismateriaaldikte wordt geleverd. Echo-Echo metingen vereisen een sonde met hoge demping en zijn onderhevig aan minimale en maximale diktebeperkingen in vergelijking met de Pulse-Echo modus.

Scan Balk Display: Een lineaire grafische balk die variaties in diktemetingen weergeeft. Het schaalbereik kan door de gebruiker worden aangepast, waardoor het ideaal is voor het detecteren van kleine veranderingen in materiaaldikte.

B-Scan Display: Biedt een tweedimensionale doorsnede-weergave van de dikte tijdens het scannen van een oppervlak, waardoor een grafische kaart van het materiaalprofiel gemeten vanaf één zijde wordt gecreëerd.

Hoogsnelheid Scanmodus: Maakt scannen over grotere gebieden van testmateriaal mogelijk terwijl een betrouwbare diktepresentatie behouden blijft. Biedt tot 140 metingen per seconde met een display vernieuwingsfrequentie van 25 Hz.

Grenswaarde Alarmmodus: Stelt gebruikers in staat om Hoog/Laag drempelwaarden te definiëren om te verifiëren dat een materiaal binnen het vereiste diktebereik blijft. Hoorbare en visuele waarschuwingen worden geactiveerd wanneer metingen buiten de ingestelde limieten vallen.

Aanpasbare Versterking: De versterking van teruggekeerde echo's kan handmatig worden ingesteld of via Automatische Versterkingsregeling (AGC), waardoor het gemakkelijker wordt om nauwkeurige aflezingen te verkrijgen in materialen die moeilijker te meten zijn.

Weergaven display

High Speed Scan Mode	B-Scan Mode

High-Speed Sampling: Legt 32 metingen per seconde vast en geeft de minimumwaarde weer die wordt gedetecteerd zodra de transducer van het oppervlak wordt opgetild.	B-Scan Display: Geeft een op tijd gebaseerd dwarsdoorsnedebeeld van het testmateriaal en toont de contouren van de blinde zijde of onderkant van pijpen en tanks. Het B-Scan spoor wordt van rechts naar links getrokken met een snelheid van zeven seconden per scherm.

Verschillende toepassingen en omvormers

De RX8-DL is compatibel met een breed scala aan dualelement transducers, elk met verschillende diameters en frequenties afhankelijk van het materiaal en de toepassing. Transducers met een HD-aanduiding (hoge demping) worden veelal gebruikt in Echo-Echo (E-E) door-verf modus, terwijl CPZT- (composiet) typen verbeterde doordringing bieden voor materialen waar geluid moeilijk doorheen kan worden verzonden. De meeste standaard transducers zijn ontworpen voor Pulse-Echo (P-E) modus. Door het transducertype te selecteren uit een vooraf gedefinieerde lijst, roept de RX8-DL automatisch de specifieke parameters van die transducer op.

Voor Motorblokken (Cilinders & Dekken)

Een enkele sonde is over het algemeen geschikt voor zowel gegoten aluminium als gietijzeren motorblokken. De 2" straal maakt nauwkeurige metingen in holle cilinderoppervlakken mogelijk terwijl deze zacht genoeg is voor gebruik op vlakke dekoppervlakken. Deze sonde dekt meer dan 90% van de toepassingen op gegoten aluminium of gietijzeren blokken.

T-104-2120: 0,500" / 5 MHz met 2" straal (standaard sonde geleverd met PR-8V)
T-104-4120: 0,500" / 10 MHz met 2" straal (aanbevolen voor zeer oude gegoten aluminium blokken als de standaard sonde niet geschikt is)

Voor Cilinderkoppen (Poorten)

Sondekeuze hangt af van het materiaaltype (gietijzer of gegoten aluminium). Deze sondes hebben een 0,55" straal en zijn verkrijgbaar met een 1" of 9" staaf, afhankelijk van de voorkeur van de gebruiker.

Gietijzer:
- T-162-2110: 0,250" / 5 MHz, 0,55" straal, 1" staaf
- T-132-2110: 0,250" / 5 MHz, 0,55" straal, 9" staaf
Gegoten Aluminium:
- T-162-4110: 0,250" / 10 MHz, 0,55" straal, 1" staaf
- T-132-4110: 0,250" / 10 MHz, 0,55" straal, 9" staaf

Voor Chassisbuizen

Veelgebruikt door chassismakers en keuringsinstanties (bijv. NHRA, ARCA). Meestal is één enkele sonde voldoende voor de meeste toepassingen, tenzij door-verf mogelijkheid vereist is.

T-101-4000: 3/16" / 10 MHz, vlakke bodem (geen straal)
T-102-2700: 0,250" / 5 MHz sonde met hoge demping, geschikt voor MMX-modus en door-verf metingen

Meetbereik in staal*:	Pulse-Echo Mode: 0,63 - 254 mm (0,025 - 9,999 in) voor ongecoate motoren en auto-onderdelen, ideaal voor fout- en put-detectie. Echo-echo modus: 2,54 - 102 mm (0,1 - 4,0 in) door lak en coatings voor chassis- en carrosserie-inspecties. Bereik kan variëren afhankelijk van de dikte van de coating. *Meetbereik varieert per transducer. Gebruik van verschillende transducers wordt aanbevolen om het hele bereik te bestrijken..
Resolution:	0,01 mm
Velocity Range:	1250 – 9999 m/s
Units:	mm en Inch
Measurement Modes:	- Pulse-Echo (defecten, oneffenheden) - Echo-Echo (onder coating)
Transducer types:	Dual element, 1 tot 10 MHz
Geheugen:	4 GB intern geheugen
Data Opslag:	Tot 12.000 pagina's met één aflezing en golfvorm per pagina
Stroombron:	Drie 1,5 V AA-cellen (alkaline of oplaadbaar)
Batterijlevensduur:	Ca. 150 uur met alkaline, 100 uur met NiCad
Automatisch uitschakelen:	Schakelt automatisch uit na 5 minuten inactiviteit
Display:	1/8" VGA-beeldscherm in grijstinten, 62 × 45,7 mm zichtbaar gebied
Keyboard:	Folietoetsenbord met 12 aanraaktoetsen
Behuizing:	Geëxtrudeerde aluminium behuizing met vernikkelde aluminium eindkappen (pakking afgedicht)
Afmetingen:	63.5 W x 165 H x 31.5 D mm
Bedrijfstemperatuur:	-10 tot 60°C
Gewicht:	400 gr
Verzend gewicht:	1,5 kg
Garantie:	2 jaar (meter), 90 dagen (sonde)
Certificering:	CE-goedgekeurd; fabriekskalibratie herleidbaar naar nationale normen

Producten

Artikel	Product	Prijs	Aantal	Actie
131973	RX8-DL/PR-8V akoestische meter	€ 2.275,00

Accessoires

Artikel	Product	Prijs
126366	TICC-MVX Nylon Protective Pouch for TI-Series Large	€ 102,00
131999	T-132-4110 - 10.0 MHz 1/4" Low Profile 9" wand for Cast AL ports Transducer. 6" Radius	€ 412,00
131974	T-162-4110 - 10.0 MHz 1/4" Low Profile 1" wand - 0.6" Radius	€ 412,00
131975	T-101-4000 - 10.0 Mhz 3/16" Transducer	€ 412,00
131998	T-104-2120 - 5.0 Mhz 1/2" Cylinder Transducer - Iron Transducer 2" Radius	€ 389,00
131997	T-132-2110 - 5.0 Mhz 1/4" Low Profile 9" wand for Cast Iron ports Transducer. 6" Radius	€ 389,00
131996	T-162-2110 - 5.0 Mhz 1/4" Low Profile 1" wand for Cast Iron ports Transducer 0.6" radius	€ 389,00
126312	T-102-2700 5 MHz Dual Element Transducer - 1/4 inch	€ 423,00
134247	T-102-2700-10M 5 MHz MMX Probe 1/4 inch 10 meter cable
126307	T-102-2000 5 MHz Probe 1/4"	€ 378,00
131995	T-121-2100 - 5.0 Mhz 3/16" Low-Profile Transducer	€ 378,00
139547	Li-ion oplaadbare AA-batterijen - 4 stuks (met USB naar USB-C-kabel)	€ 25,00

Alle genoemde prijzen zijn exclusief btw en verzend- en behandelingskosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
