SC-PM Display Eenheid
2 beschikbare modellen
| Model | Connectable Sensors | Output signal |
|---|---|---|
| SC-PM | Sensoren met meetversterker | 0 - 10 V DC, Open Collector |
| SC-PMD | Sensoren zonder meetversterker | 0 - 10 V DC, Open Collector |

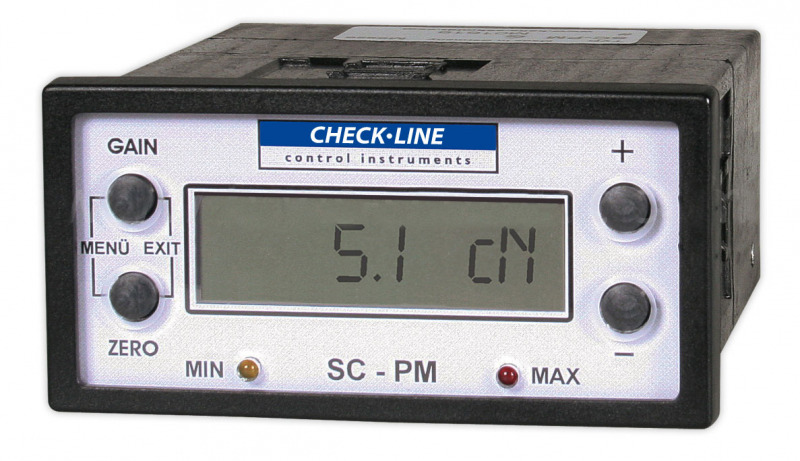

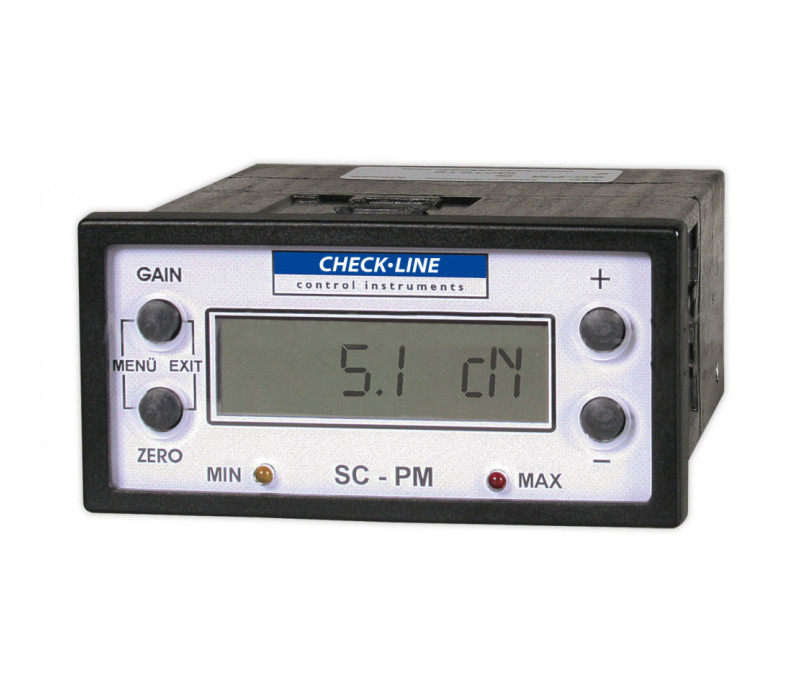

Op het paneel gemonteerd digitaal display (1/8 Din-uitsparing), RS 232-uitgangssignaal, analoge uitgang en door de gebruiker ingestelde MIN- en MAX-alarmlimieten. Alle spanningssensoren serie TS en LTS met analoog uitgangssignaal 0 - 1 V kunnen worden aangesloten.
Op deze display-eenheid kunnen 3 verschillende kalibraties voor door de klant geleverd materiaal worden opgeslagen
Verkrijgbaar met digitale uitgang voor gegevensverwerking met pc

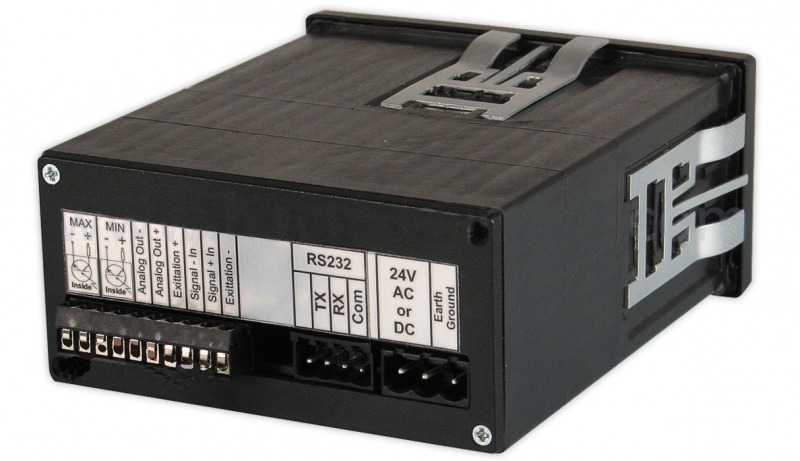

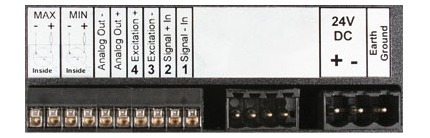

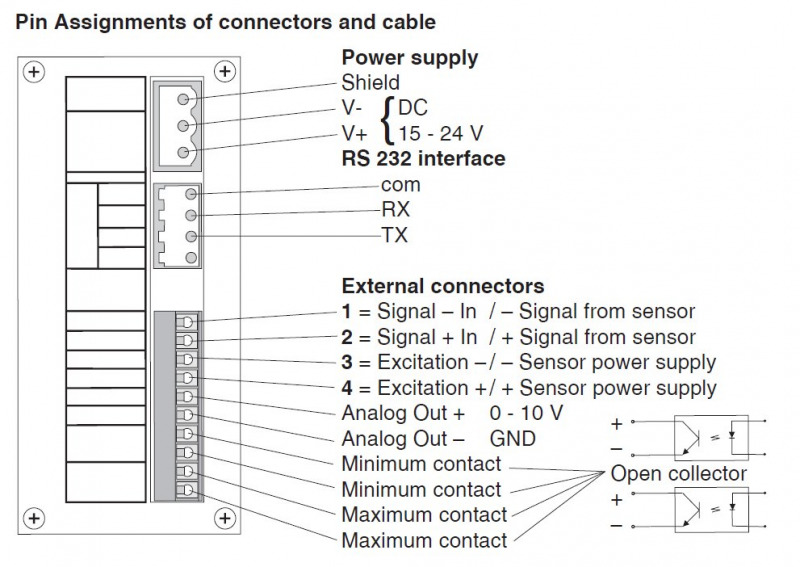

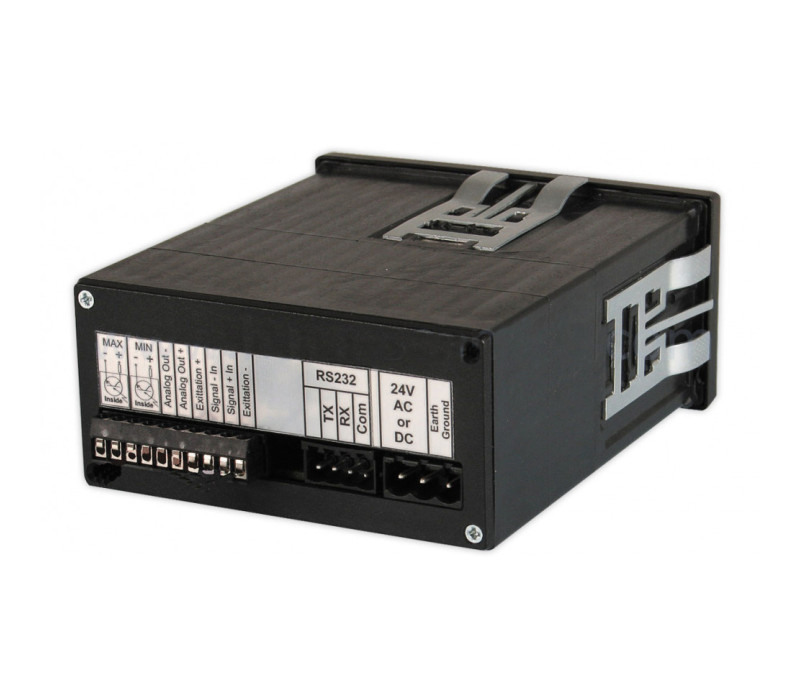

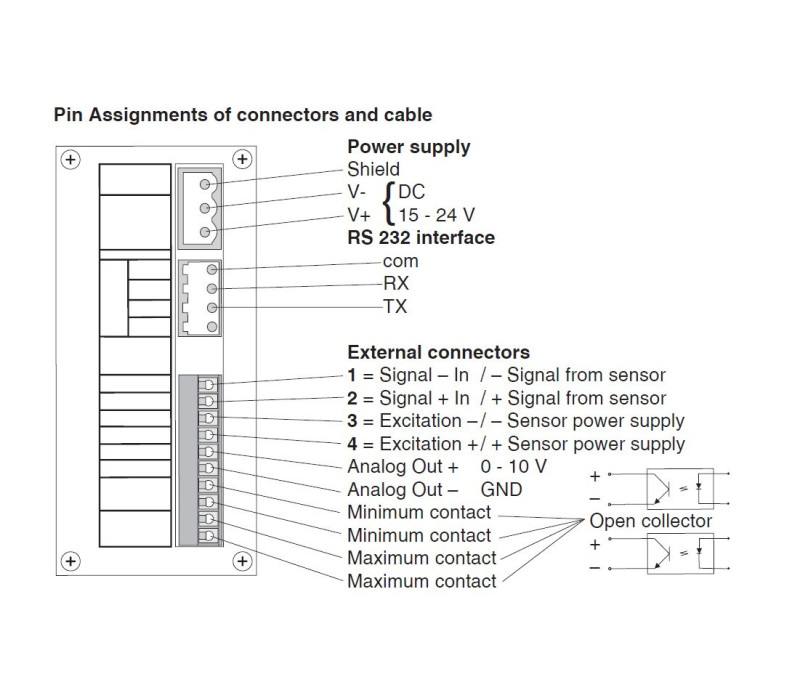

Achterkant van indicator: Klemmenstrook voor voeding, uitgangssignalen (RS 232, 0 - 10 V DC, Open Collector)
Kenmerken
- Interfaces:
Analoog: 0 - 10 V DC (standaard) - Aansluiting serie TS en LTS met analoge uitgang 0 - 1 V DC, optioneel serie zonder geïntegreerde versterker
- Door gebruiker ingestelde limieten (Min en Max alarmen) met LED en Open Collector-uitgang voor externe signaaleenheid
- Instelbare demping voor gemakkelijker aflezen als de spanning fluctueert
- Op paneel gemonteerd digitaal display
- Displayeenheid met Dotmatrix LCD-display, 12 mm hoog met achtergrondverlichting
- Interfaces:
Analoog: 0 - 10 V DC (standaard)
Digitaal (optioneel): RS 232 of RS 422
Stroom (optioneel): 4 - 20 mA (in plaats van 0 - 10 V DC-uitgang) - Aanpassen en opslaan van 3 verschillende materialen
- Menu voor het configureren van het apparaat (alarmgrenzen, demping, eenheden, spanningsbereik, instelgrafiek)
- Aanpassing voor aangesloten sensor (Nul en Gain)
- CE-gecertificeerd met aangesloten sensor
| Naam | Uitgangssignaal |
|---|---|
Standard |
analog 0 - 10 V DC open collector |
Code A3 |
4 - 20 mA instead of 0 - 10 V DC open collector |
Code 232 |
digital RS-232 analog 0 - 10 V DC open collector Up to 100 readings can be transfered per second |
Code 422 |
digital RS-422 analog 0 - 10 V DC open collector Up to 100 readings can be transfered per second |
| Klik op de foto voor meer informatie | |
- Displayeenheid met transportverpakking,
- Gebruiksaanwijzing in het Engels of Duits,
Specificaties
| Display | Dotmatrix LCD, 12 mm hoog met achtergrondverlichting |
| Meeteenheden | cN, daN, g of kg selecteerbaar afhankelijk van bereik |
| Selecteerbare demping | 9 instelbare instellingen (elektronische demping, voortschrijdend gemiddelde) |
| Uitgangssignaal | analoog: 0 - 10 V DC /R (Laatste) ¡Ã 5k§Ù digitaal (optie): RS 232 of RS 422 (19200, 8, N, 1), 100 metingen/s stroom (optie): 4 - 20 mA in plaats van 0 - 10 V DC |
| Ingangssignaal | 0 - 1 V DC, optie mV |
| Alarmgrenzen | Programmeerbare MIN/MAX-limieten met LED |
| Alarmuitgang | Open Collector max. 30 V gelijkstroom, 10 mA |
| Aanpassing | Opslag voor 3 verschillende materialen (standaard afstelling + 2 door de klant geleverde materialen) |
| Stroomvoorziening | 15 - 24 VDC, 100 mA |
| Temperatuurbereik | 10 - 45° C |
| Lucht vochtigheid | 85% RV, max. |
| Afmetingen | 115 x 95 x 48 mm (LxBxH), montage-uitsparing 92 x 44 mm |
| Gewicht, netto (bruto) | Ca. 300 g (ongeveer 1000 g) |
