Series EKM5

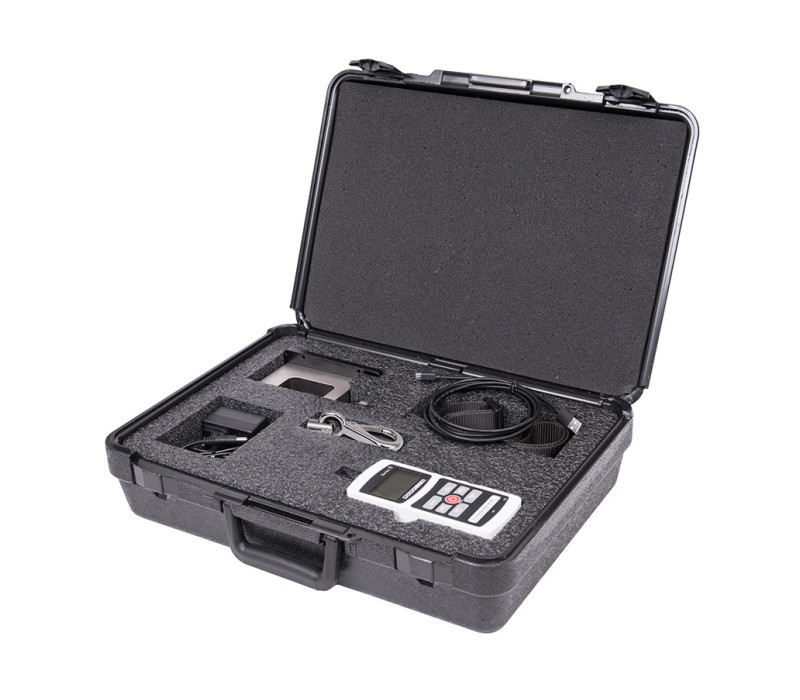

Een gevoerde draagkoffer biedt plaats aan de krachtmeter en alle accessoires.

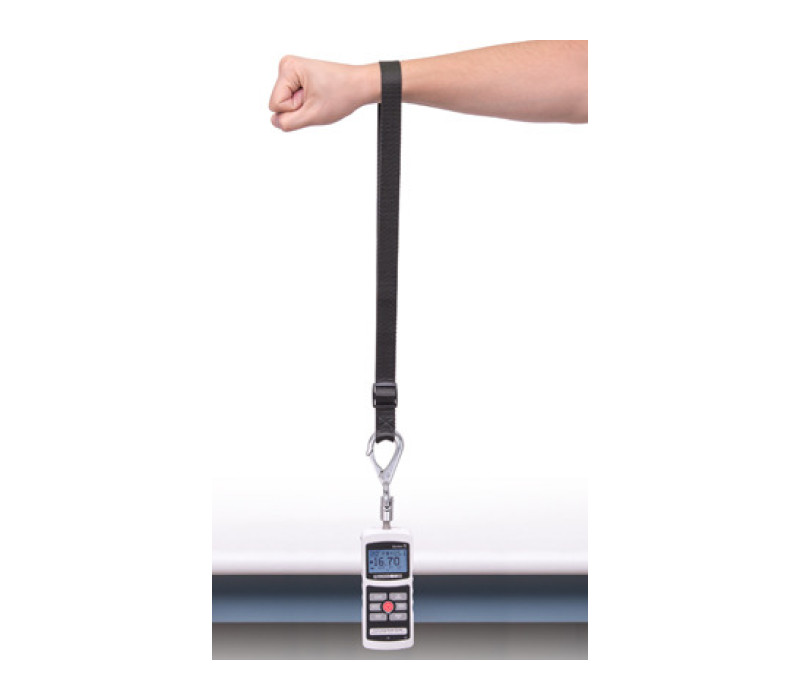

Krachtmeter aan de tafel gemonteerd met de montage set in een meting met gebruik van de trekband lus met verstelbare lengte in een verticale oriëntatie.

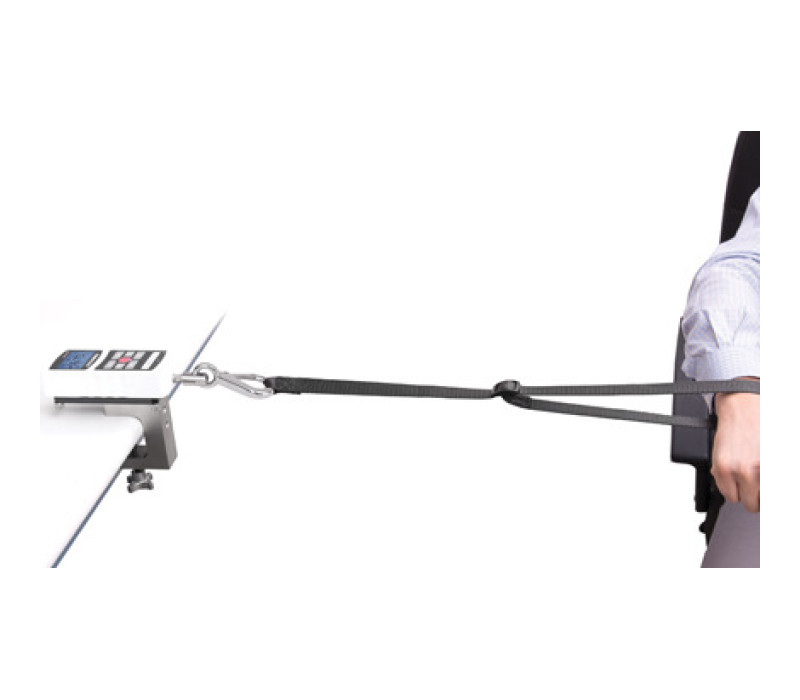

Krachtmeter aan de tafel gemonteerd met de montage set in een meting met gebruik van de trekband lus met verstelbare lengte in een horizontale oriëntatie.

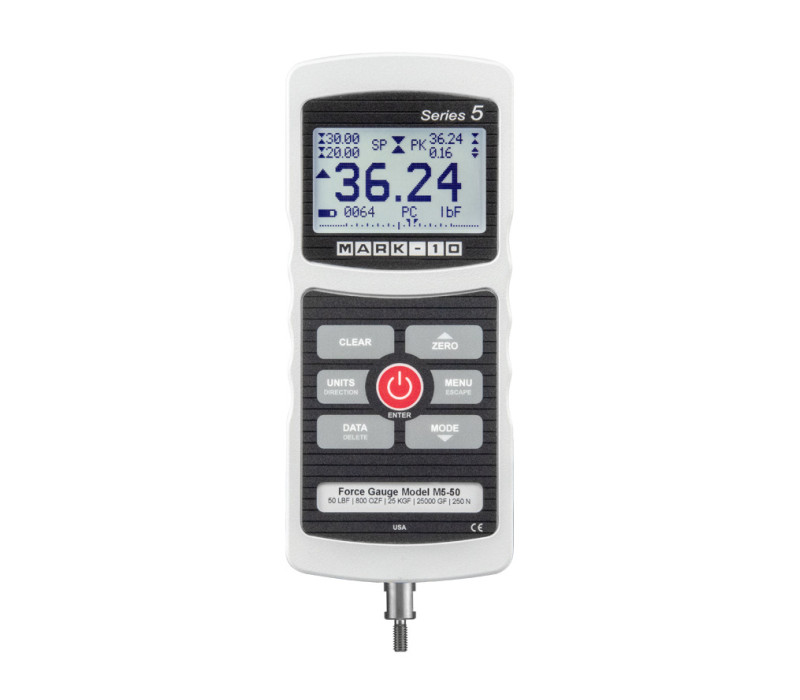

De EKM5 Myometer-kit bevat de Series-5-200 digitale krachtmeter

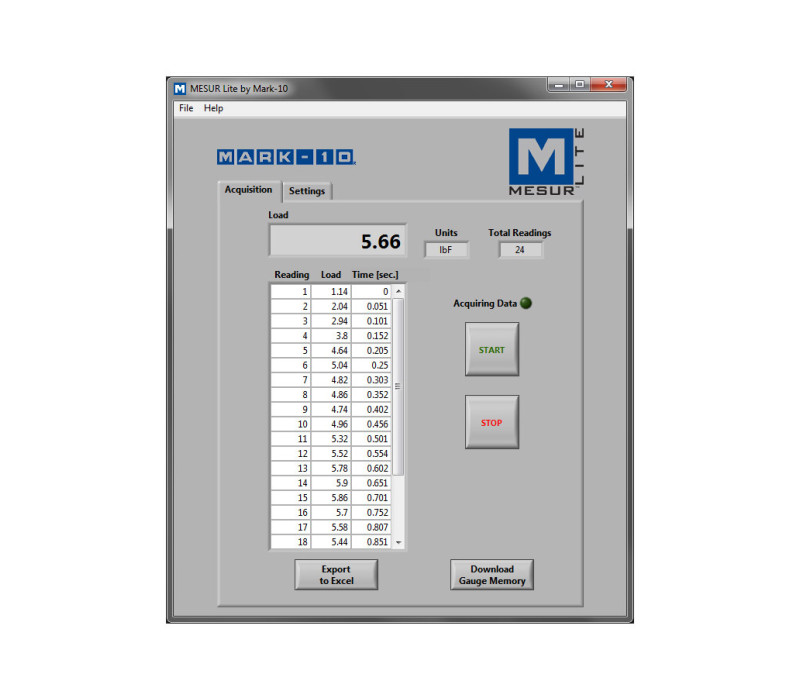

MESUR® Lite is een basisprogramma waarmee data van een Mark-10 krachtmeter kan worden geëxporteerd, de data in tabelvorm weer wordt gegeven en vervolgens naar Excel kan worden geëxporteerd voor verdere verwerking.

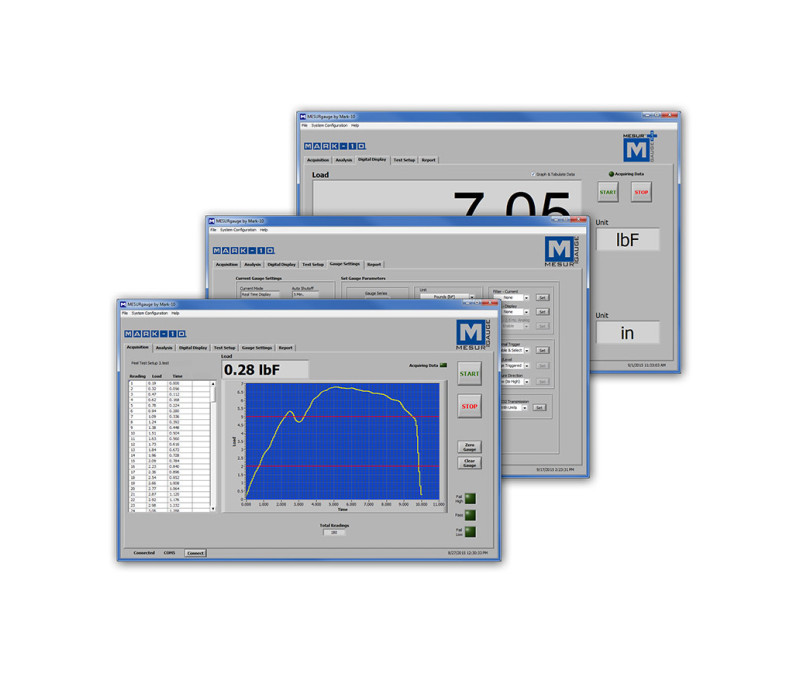

MESUR®-gauge is een geavanceerd gegevensverzamelingsprogramma dat is ontworpen om te communiceren met Mark-10-meters en testopstellingen. Het programma tabuleert en plot o.a. belasting vs. tijd, en biedt een aantal geavanceerde testopzet-, analyse- en rapportagetools.

Series EKM5 – Myometerset

Name: Series EKM5 – Myometerset
SKU: 127505
Price: 1633.00 EUR

De EKM5 myometer-kit met de Series-5-200 digitale krachtmeter is ontwikkeld om ergonomisch onderzoek en een breed scala aan krachtbeoordelingen te vergemakkelijken. Met deze kit kan compressie en trek worden gemeten tot 100 kg (1 kN).

De krachtmeter heeft een bemonsteringsfrequentie van 7.000 Hz, een nauwkeurigheid van ±0,1% van de volledige schaal en een resolutie van 1/5000, waardoor hij zeer nauwkeurige krachtmetingen kan uitvoeren. Het eenvoudige navigatiemenu maakt efficiënt gebruik van de uitgebreide functies en configureerbare parameters van dit apparaat.

De EKM5 biedt plaats aan een geheugen voor maximaal 1000 metingen met statistische berekeningen, gemiddelde kracht over tijd en gegevensuitvoer. Dataconnectiviteit wordt geleverd via RS-232, Mitutoyo (Digimatic), USB of analoge uitgangen.

Deze kit wordt geleverd met MESUR® Lite data-acquisitiesoftware. MESUR® Lite tabuleert continue of single-point data. Exporteren met één klik naar Excel maakt verdere gegevensmanipulatie mogelijk.

De Series-5 krachtmeter in de kit is compatibel met een breed scala aan hulpstukken om de mogelijkheden uit te breiden, waardoor deze set ideaal is voor ergonomen en andere professionals.

€ 1.633,00

Nu bestellen

1000 N capaciteit
Meet live, gemiddelde en piek trek- en compressie- krachten
Nauwkeurigheid: ±0,1% van volledige schaal
Bemonsteringsfrequentie van 7.000 Hz
USB, RS-232, en analoge uitgangen
Indicatoren voor high / low limiet, voor slagen / falen en testen met minimale kracht
Krachtmeter is compatibel met andere Mark-10 grepen, adapters en hulpstukken
Datageheugen van 1.000-meetpunten met statistische berekeningen. Gegevens kunnen in bulk worden gedownload naar de meegeleverde MESUR® Lite-software voor gegevensverzameling.

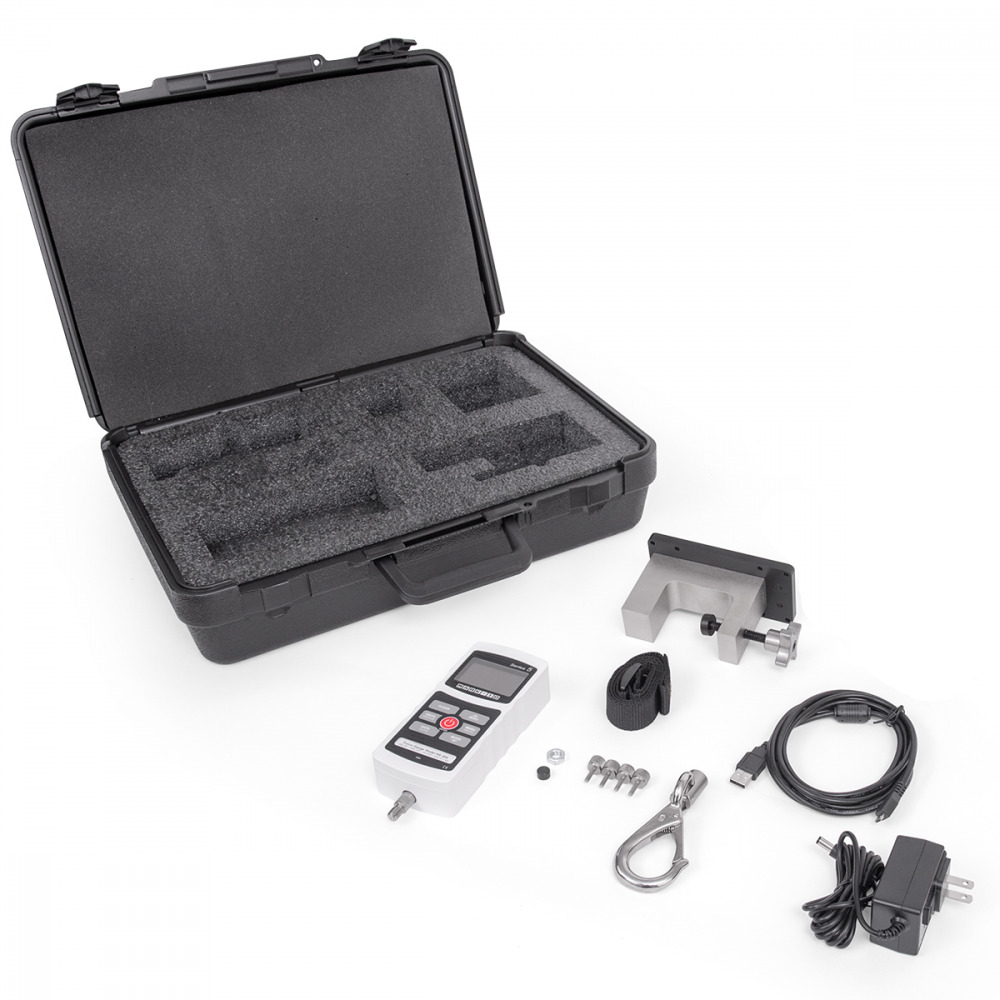

De EKM5 Myometer-kit wordt geleverd met:

M5-200 geavanceerde krachtmeter
Koffer met schuim inserts
Tafel montage set voor krachtmeter, voor verticale of horizontale oriëntatie
Trekband lus met verstelbare lengte
G1107 karabijnhaak
AC-adapter/oplader
MESUR® Lite-software voor gegevensverzameling
USB-kabel
NIST-traceerbaar kalibratie certificaat met meetdata

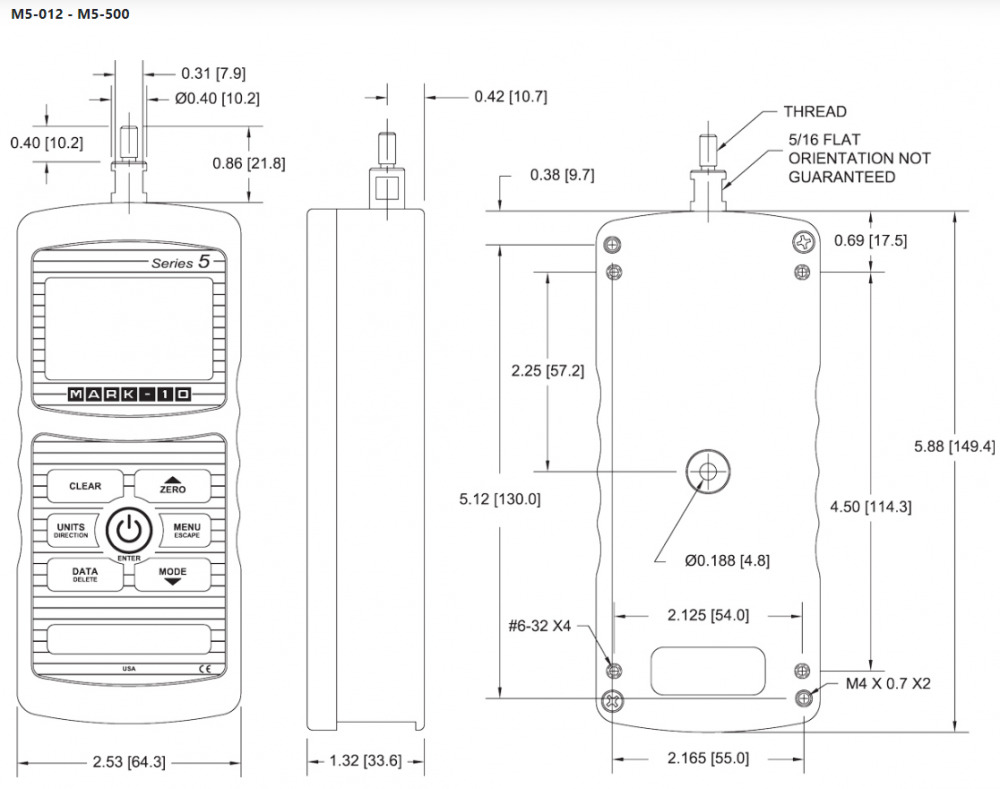

Series-5 krachtmeter model M5-200 Afmetingen

Alle afmetingen zijn in Inches met metrische maten in [mm] er achter.

Load cell draad: 5/16-18 UNC
Hex maat: 11/32 [8.74]

Nauwkeurigheid	±0,1% van volledige schaal
Bemonsteringsfrequentie	7000 Hz
Voeding	AC voeding of oplaadbare batterij. Lage batterijspanning indicator verschijnt wanneer batterij bijna leeg is, meter schakelt automatisch uit wanneer het energieniveau kritiek is
Levensduur batterij	Achtergrond verlichting aan: tot 7 uur continu gebruik<\br> Achtergrond verlichting uit: tot 24 uur continu gebruik
Meeteenheden	kN, N, kgF, ozF, lbF
Capaciteit & Resolutie	200 x 0.05 lbF 3200 x 1 ozF 100 x 0.02 kgF 1000 x 0.2 N 1 x 0.0002 kN
Uitgangen	USB / RS-232: Volledig instelbaar tot 115.200 baud. Inclusief besturingscontrole taal 2 voor volledige computer besturing. Mitutoyo (Digimatic): Seriële BCD geschikt voor alle Mitutoyo SPC-compatibile apparaten. Analoog: ±1 VCD, ±0.25% van volledige schaal Algemene toepassing: Drie open-lijn uitgangen, één ingang Instelpunten: Drie open lijnen
Beveiliging tegen overbelasting	200% van volledige schaal (display geeft "OVER" weer bij 110% en hoger)
Garantie	3 jaar

Ergonomie krachtmeter vergelijking tabel

	EK3 kit (Series-3)	EKE kit (Series E)	EKM5 Myometer (Series-5)
Nauwkeurigheid	±0.3%	±0.2%	±0.1%
Bemonsteringfrequentie	2000 Hz	7000 Hz	7000 Hz
Maateenheden	lbF, kgF, N	lbF, ozF, kgF, N, kN	lbF, ozF, kgF, N, kN
Data uitgangen	USB	USB	USB, RS-232, Mitutoyo, analog
Gemiddelde modus	-	Yes	Yes
gegevensgeheugen en statistiek	-	Ja tot 5000 metingen	Ja 1.000 metingen, met output
Continu vastleggen van gegevens	-	Ja	Ja
Accessoire montage	Schroefdraad	Click-LockTM Technology	Schroefdraad
Wachtwoord beveiliging	-	Ja	Ja
Beschikbare accessoires:	-	-	-
- Enkele handgreep	Ja	Ja (in professionele kit)	Optie
- Dubbele handgreep	Ja	Ja (beide kits)	Optie
- Gevoerd attachment, gebogen	Ja	Ja (beide kits)	Optie
- Gevoerd attachment, Vlak	Ja	Ja (beide kits)	Optie
- Gevoerd attachment, vierkant	Ja	Ja (in professionele kit)	Optie
- Gevoerd attachment, rond	-	Ja (in professionele kit)	-
- Haak	-	Ja (beide kits)	-
- Ketting / haak assembly	-	Ja (in professionele kit)	-
- Pistool grip	-	Ja (in professionele kit)	Optie
Myometer kit	-	Optie	Ja
MESUR-Lite software inclusief	Ja	Ja	Ja

LabVIEW Serial Write / Read VI

CE declaration of conformity Force and Torque Gauges, Indicators, and Testers

UKCA declaration of conformity Force and Torque Gauges, Indicators, and Testers

Producten

Artikel	Product	Prijs	Aantal	Actie
136546	EKM5-200 Digital Myometer Kit - 1000 N	€ 1.633,00

Accessoires

Artikel	Product	Prijs
126886	AC1002-1 Handle grip for Series 7/5/4 gauges, single grip	€ 126,00
131956	AC1002 Double Handle Grips for Force Gauges Series 4/5/7	€ 135,00
130809	G1019 Padded attachment, square, 5/16-18F	€ 51,00
130810	G1020 Padded attachment, rectagular, 5/16-18F	€ 70,00
130811	G1021 Padded attachment, curved, 5/16-18F	€ 89,00
130819	15-1005 MESURgauge PLUS Load & Travel Analysis Software, 1 license	€ 662,00
136830	15-1005-5 MESURgauge Plus Load & Travel Analysis Software, 5 licenses	€ 2.622,00

Alle genoemde prijzen zijn exclusief btw en verzend- en behandelingskosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
