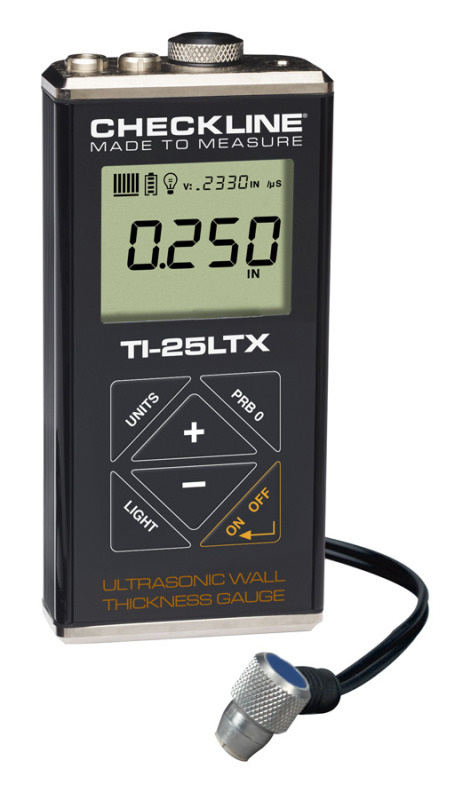

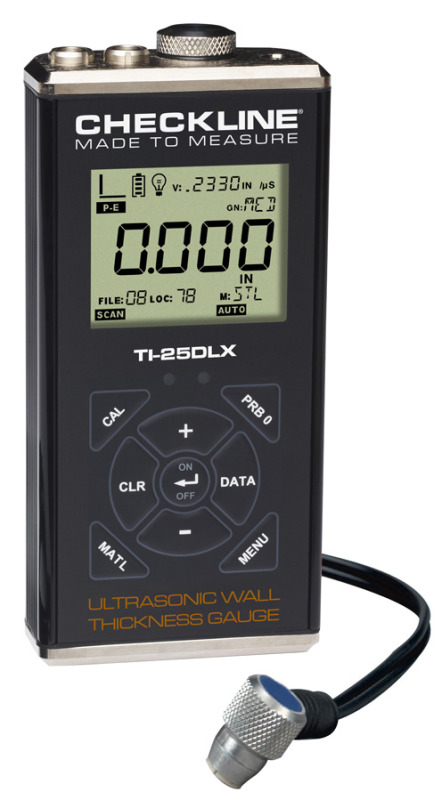

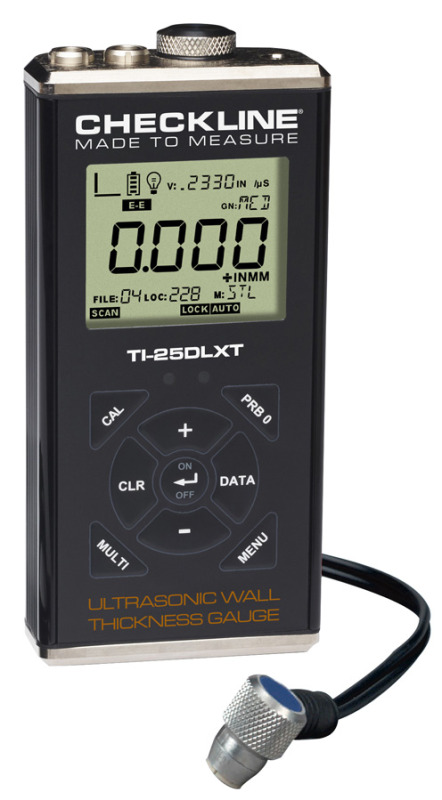

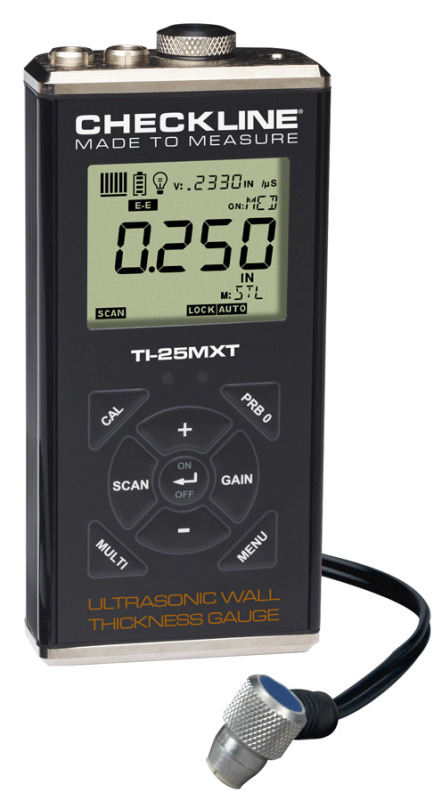

Wanddiktemeters serie TI-25
De ultrasone diktemeters uit de TI-25-serie bieden een uitgebreid assortiment oplossingen voor niet-destructieve wanddiktemetingen op metalen, kunststoffen en andere vaste materialen – ideaal wanneer de toegang beperkt is tot slechts één zijde.
Of u nu een eenvoudige meter nodig hebt voor steekproeven of een volledig uitgerust instrument voor geavanceerde toepassingen, de TI-25-serie voldoet aan een breed scala aan behoeften. Raadpleeg de onderstaande vergelijkingstabel om te bepalen welk model het beste bij uw vereisten past.
Belangrijkste kenmerken (verschilt per model):
- Geoptimaliseerd voor industriële oppervlakken: Alle modellen maken gebruik van dual element sondes voor betere prestaties op ongelijkmatige of versleten materialen.
- Veelzijdige meetmodi: Pulse-Echo als standaard; Geselecteerde modellen ondersteunen Echo-Echo voor metingen door coatings en verflagen heen.
- Opties voor materiaalsnelheid: Ondersteuning voor vooraf gekalibreerde en door de gebruiker gedefinieerde snelheidsinstellingen, afhankelijk van het model.
- Geavanceerde mogelijkheden: Duurdere modellen beschikken over een scanmodus, limietalarmen en een differentiële modus voor vergelijkende analyses.
- Gemakkelijk af te lezen display: LCD-scherm met achtergrondverlichting, met indicator voor meetstabiliteit en geïntegreerde nulstellingsfunctie.
Belangrijkste voordelen:
- Flexibiliteit in toepassing: Geschikt voor het testen van wanddiktes van tanks, pijpleidingen, scheepsrompen en constructie-elementen.
- Klaar voor gebruik in het veld: Dankzij de robuuste behuizing en intuïtieve bediening is het apparaat ideaal voor inspecties in fabrieken en op locatie.
- Schaalbare prestaties: Een duidelijk upgradepad van instapmodellen naar geavanceerde units met logboek- en coatingmogelijkheden.
Er zijn verschillende transductorgroottes beschikbaar voor vlakke oppervlakken, gebogen oppervlakken of moeilijk bereikbare plaatsen. Er wordt een reeks frequenties aangeboden voor een grotere meetdiepte of een hogere resolutie. Afhankelijk van het model zijn er functies zoals thru coatings metingen (echo-echo), differentiële modus, dataloggingmogelijkheden en snelle scanmodi, waardoor de TI-25-serie geschikt is voor alles van basisinspecties tot geavanceerde industriële onderzoeken.
Neem contact met ons op om het meest geschikte TI-25-model voor uw specifieke toepassing te vinden.
Kenmerken
- Through-Coating mogelijkheid:Beschikbaar op Echo-Echo-modellen (TI-25MXT, TI-25DLXT) voor nauwkeurige metingen onder coatings zonder deze te verwijderen.

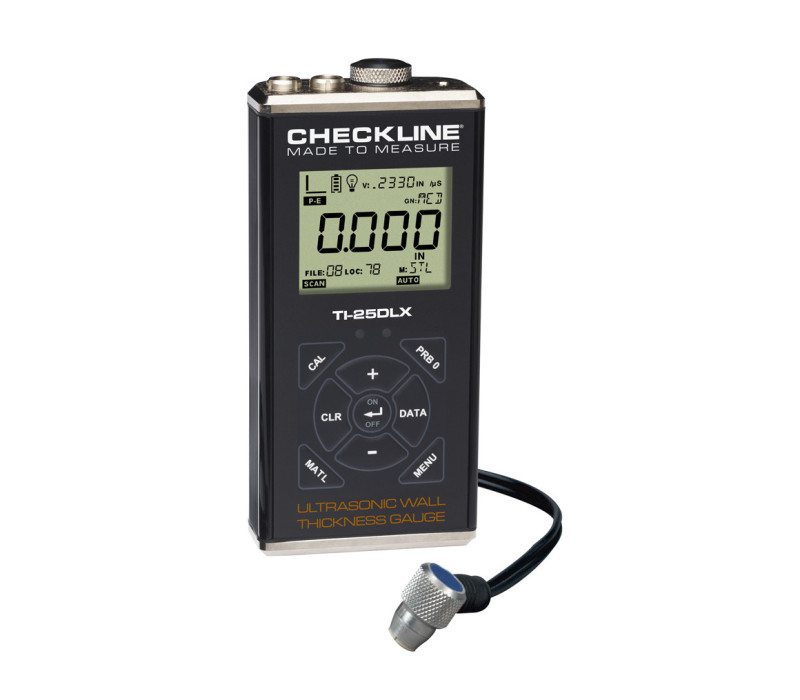

- Geheugen en gegevensregistratie:DLX- en DLXT-modellen beschikken over een ingebouwd geheugen dat tot 10.000 meetwaarden kan opslaan.
- Stabiliteits-/herhaalbaarheidsindicator:Het LCD-scherm bevat een zesdelige staafdiagram die realtime feedback geeft over de signaalkwaliteit.
- Compatibiliteit met accessoires:Compatibel met een breed scala aan kalibratieblokken, koppelingsmiddelen en alternatieve transducers.
- Gespecialiseerde transducers:Naast de standaardmodellen zijn er ook transducers voor hoge temperaturen en onderwatergebruik beschikbaar voor gebruik met deze meters.
- Garantie:5 jaar garantie op de meter en 90 dagen op de transducer.
De wanddiktemeters uit de TI-25-serie worden geleverd als complete set, inclusief de volgende onderdelen:
Standard versie:
- TI-25-serie ultrasone wanddiktemeter
- Ultrasone transducer – het standaardtransducertype voor elk model wordt gespecificeerd in de onderstaande vergelijkingstabel
- Flesje van 120 ml met koppelvloeistof
- NIST-traceerbaar kalibratiecertificaat
- 2 AA batterijen
- Gebruiksaanwijzing
- PC-software beschikbaar om te downloaden
Alle onderdelen worden geleverd in een met schuim beklede plastic draagtas
WOP versie:
Bevat alle onderdelen van de standaardversie, behalve de transducer.
Deze optie is bedoeld voor gebruikers die een andere transducer willen gebruiken dan de standaardtransducer die bij de set wordt geleverd.

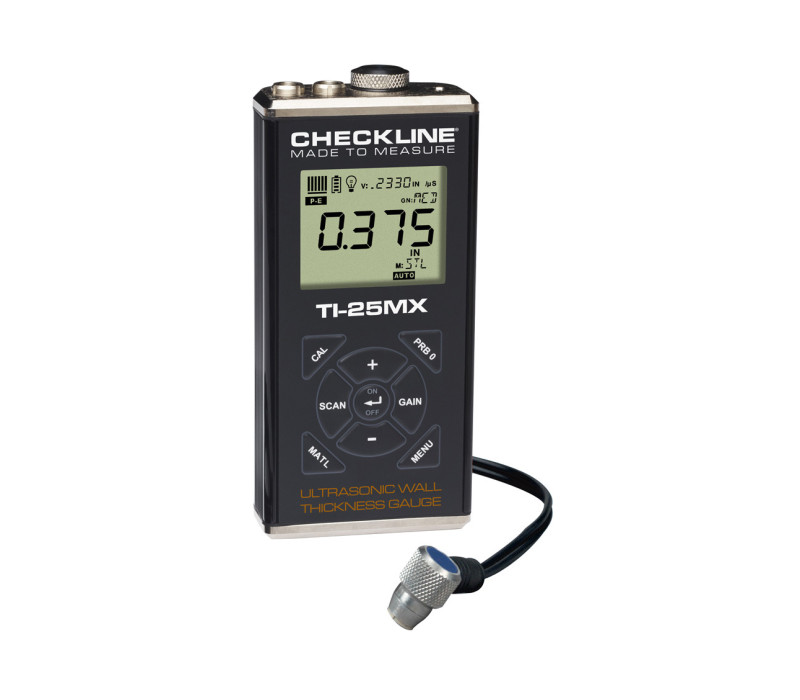

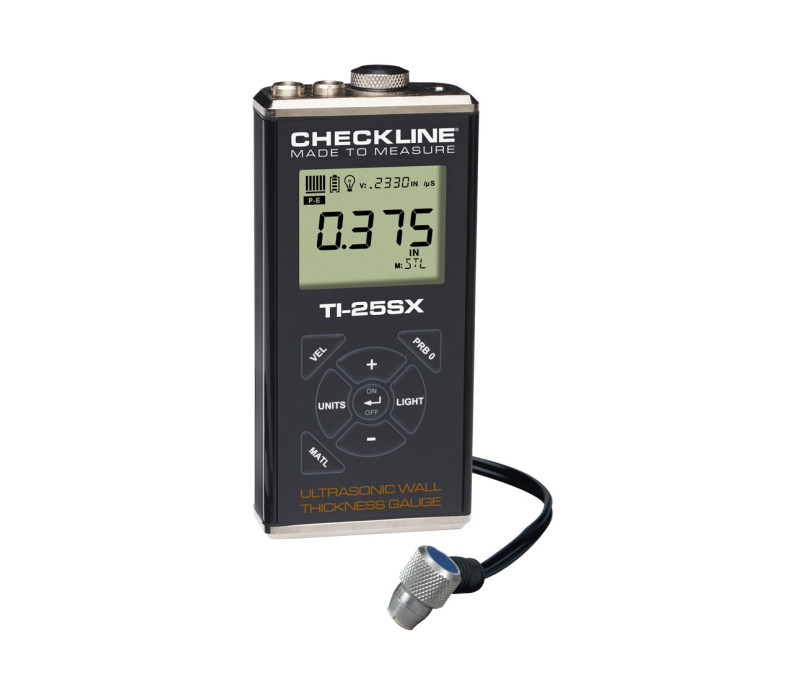

| TI-25MX | TI-25MXT | TI-25DLX | TI-25DLXT | TI-25SX** | TI-25PX** | TI-25LTX** | |
|---|---|---|---|---|---|---|---|

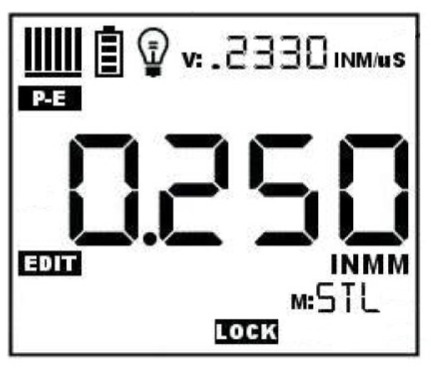

| Display |  |  |  |  |  |  |  |

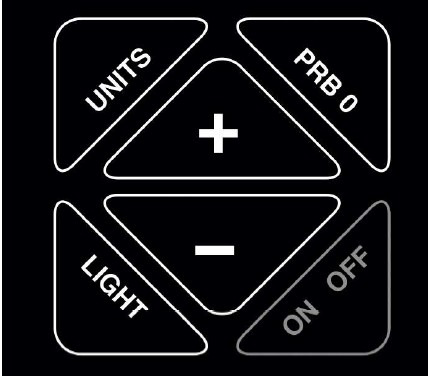

| Keypad |  |  |  |  |  |  |  |
| Meetbereik met standaardtransducer op staal (*) | 0.6 -150 mm | Pulse - Echo 1.00 to 199.9mm, Echo - Echo 2.54 to 25.40 mm | 0.6 -150 mm | Pulse - Echo 1.00 to 199.9mm, Echo - Echo 2.54 to 25.40 mm | 0.6 -150 mm | 1 - 150 mm | 1 - 150 mm |
| Resolutie | 0.01mm | 0.01mm | 0.01mm | 0.01mm | 0.01mm | 0.01mm | 0.05mm |
| Beschikbare Meetmodus | Pulse-Echo | Pulse-Echo / Echo-Echo | Pulse-Echo | Pulse-Echo / Echo-Echo | Pulse-Echo | Pulse-Echo | Pulse-Echo |
| Materiaalsnelheidsbereik | 305 - 18,542 m/s | 305 - 18,542 m/s | 305 - 18,542 m/s | 305 - 18,542 m/s | 305 - 18,542 m/s | 305 - 18,542 m/s | 5920 m/s (staal) |
| Vooraf gekalibreerde materiaalconfiguraties | 8 | 8 | 8 | 8 | 8 | 0 | 1 |
| Door de gebruiker gedefinieerde materiaalconfiguraties | 2 | 2 | 2 | 2 | 2 | 1 | 0 |
| Instelbare gain | |||||||
| Hogesnelheidsscanmodus | |||||||
| Differentiële modus | |||||||
| Limit alarm modus | |||||||
| Velocity Gauge (VX) | |||||||
| Geheugen en gegevensregistratie | |||||||
| Standaard transducer | T-102-3300 | T-102-2700 | T-102-3300 | T-102-2700 | T-102-3300 | T-102-2000 | T-102-2000 |
Alle meters uit de TI-25-serie hebben de volgende gemeenschappelijke kenmerken: - Selecteerbare meting in millimeters of inches - Selecteerbare LED-achtergrondverlichting (AAN / UIT / Auto) - Stabiliteits-/herhaalbaarheidsindicator, een visuele indicator met zes streepjes (een volledig display = stabiel signaal) - Handmatig op nul zetten van sondes via geïntegreerde sondeschijf - Alle meters uit de TI-25-serie maken gebruik van sondes met twee elementen - Automatische v-pad/dubbele pad-foutcorrectie voor verbeterde nauwkeurigheid (*) Afhankelijk van het materiaal en de sondes zijn verschillende meetbereiken beschikbaar. Neem contact met ons op voor meer informatie. ** Geen optie voor zelfkalibratie |
|||||||

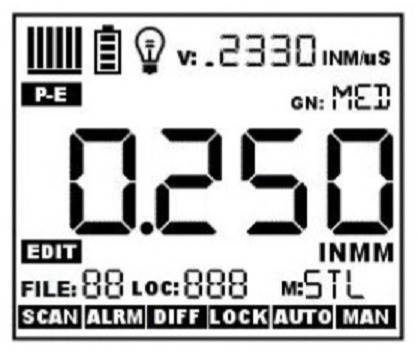

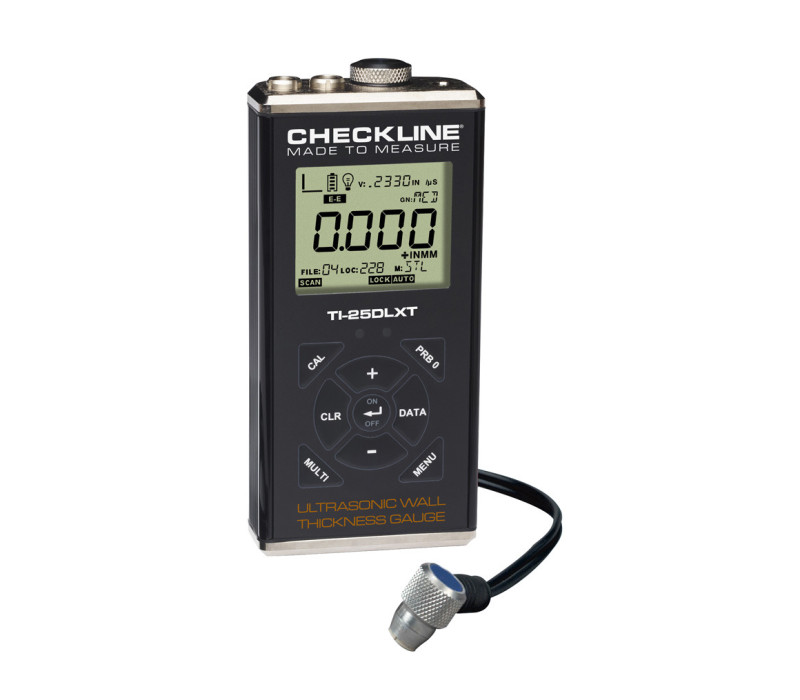

** Weergave getoond: TI-25DLXT
Actieve functies: (SCAN) Hoge-snelheid scanmodus, (ALRM) Alarmmodus, (DIFF) Differentieelmodus, (LOCK) Kalibratievergrendeling, (AUTO) Automatische nulkalibratie,
(MAN) Handmatige nulkalibratie
 | Minimum radius voor convexe oppervlakken | 8.89 mm |
| Minimum radius voor concave oppervlakken | 76.2 mm | |
 | Minimale ruimte | 25.0 mm |
 | Minimale meetdiameter | 3.8 mm |
 | Minimale materiaaldikte - F | N/A |
| Minimale materiaaldikte - NFe | N/A |
Gerelateerde Producten
TI-CMX Ultrasone Laagdikte & Wanddikte Meter
- De grote variatie aan tweevoudige-element sondes kan hij voor bijna elke toepassing worden gebruikt.
- Staafdiagram met door de gebruiker ingestelde begin-eindwaarden die de hoogste resolutie bieden rond de beoogde diktewaarde.
- Meet zowel dikte van coatings en verflagen als wanddikte (in één meting)
Meer details
TI-MVX Wanddiktemeter met uitgebreid display en instelbare signaalsterkte
- De TI-MVX is voorzien van verschillende display weergave modi om de gebruikers een volledig pakket aan analytische opties te bieden zoals: een grafiek, een gecorrigeerde grafiek, een tijd gebaseerde B-scan en grote cijfers.
- De A-scan gecorrigeerde modus wordt in het algemeen gebruikt voor detectie van gebreken en onregelmatigheden in Pulse-Echo modus en het meten van diktes door coating in Echo-Echo modus.
- De tijd gebaseerde B-scan modus geeft een doorsnee weergave van het materiaal. Deze wordt over het algemeen gebruikt om het profiel van de onderkant van het materiaal weer te controleren.
Meer details
TI-MMX-SDL Zeer geavanceerde wanddiktemeter met geheugen
- Uitgerust met meerdere weergave mogelijkheden om gebruikers een volledige set met inspectiemiddelen te bieden: RF Golfgrafiek, +/- Blokgolf Grafiek en Grote Cijfers.
- De tijd-gebaseerde B-Scan functie geeft een kruis-sectie van het test materiaal weer. Dit wordt meestal gebruikt om het profiel van de achterkant van het testmateriaal weer te geven.
- Ingebouwde hardware AGC signaalversterker om door verflagen te meten in de multi-mode stand.
Meer details
TI-007X Ultrasone Precisie Wanddiktemeter
- Resolutie: 0.001mm
- Groot LCD-scherm met achtergrondverlichting geeft de laatste meting weer
- Scanmodus, 100 metingen / seconde. Sleep de sonde over een groot oppervlak, de kleinste gemeten waarde tijdens de scan wordt weergegeven.
Meer details
Accessoires
TI-V-BLOCK Meetsonde Houder
- De V-Block meetsonde houder biedt de gebruiker meer controle en een betere herhaalbaarbaarheid van de metingen op pijpen en andere kromme of gebogen gebieden.
Meer details
CF-AN Ultrasone Koppelingsgel
- Wordt gebruikt om een ultrasone geleiding te creëren tussen de sonde en het te meten materiaal
- Volumes van 125ml / 250ml / 500ml / 1ltr / 5ltr / 25ltr
Meer details
TI-SB Stalen Testblok met NIST Traceerbaar Certificaat
- Geproduceerd met hoogste precisie
- Inclusief een NIST kalibratierapport en testlijst
Meer details
Li-ion oplaadbare AA-batterijen via USB naar USB-C
- Oplaadbare Li-Ion-batterij
- Stabiele spanning van 1,5 V gedurende 95% van de looptijd
- Opladen via de USB naar USB-C kabel
Meer details
Specificaties
| Meetbereik (standaard transducer op staal): | - TI-25MX, TI-25DLX & TI-25SX: 0.6 -150 mm - TI-25MXT & TI-25DLXT: Pulse - Echo 1.00 to 199.9mm, Echo - Echo 2.54 to 25.40 mm - TI-25PX & TI-25LTX: 1 - 150 mm |
| Resolutie: | 0.01 mm (0.05 mm voor TI-25LTX) |
| Meeteenheden: | MM em Inch |
| Signaal Snelheidsbereik: | Instelbaar van 305 tot 18.542 m/s (behalve TI-25LTX) |
| Display: | - Groot 4,5-cijferig LCD-scherm, tekenhoogte: 13 mm - Selecteerbare achtergrondverlichting (AAN/UIT/Auto) - Gesegmenteerde lay-out voor een duidelijke weergave van geavanceerde functies |
| Vernieuwingsfrequentie display: | 10 Hz |
| Pulsfrequentie: | 200 Hz (200 pulsen per seconde) |
| Sondekabel: | 1,2 m waterdichte kabel met niet-gepolariseerde connectoren |
| Voeding: | 2 × AA-batterijen (ook oplaadbare batterijen worden ondersteund) |
| Levensduur batterij: | Tot 45 uur continu gebruik (afhankelijk van het type batterij) |
| Bedrijfstemperatuur: | - Omgeving: -30 °C tot +75 °C - Testmateriaal: -20 °C tot +100 °C Sondes voor hogere temperaturen zijn op aanvraag verkrijgbaar |
| Behuizing: | Geëxtrudeerde aluminium behuizing met vernikkelde eindkappen, afgedichte constructie |
| Afmetingen: | 63.5 × 31.5 × 131.3 mm (L × W × H) |
| IP-classificatie: | IP65 |
| Gewicht: | 308 gr |
| Verzendgewicht: | 1,45 kg |
| Certificering: | NIST-traceerbaar en voldoet aan MIL-STD-45662A, CE-gecertificeerd |
| Garantie: | - Meter: 5 jaar - Transducer: 90 dagen |
