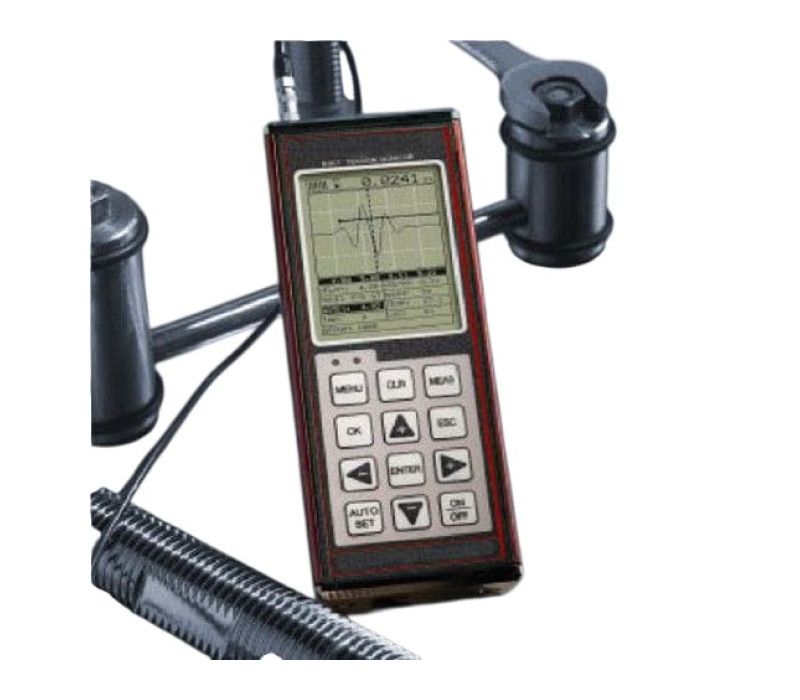

TI-MAX MiniMax Boutspanningsmeter

TI-MAX MiniMax Boutspanningsmeter

Name: TI-MAX MiniMax Boutspanningsmeter
SKU: 126158
Price: 4098.00 EUR

De TI-MAX Ultrasone Boutspanningsmeter is een hoogwaardige meter die de rek van bouten meet, veroorzaakt door het vastdraaien van de bout.

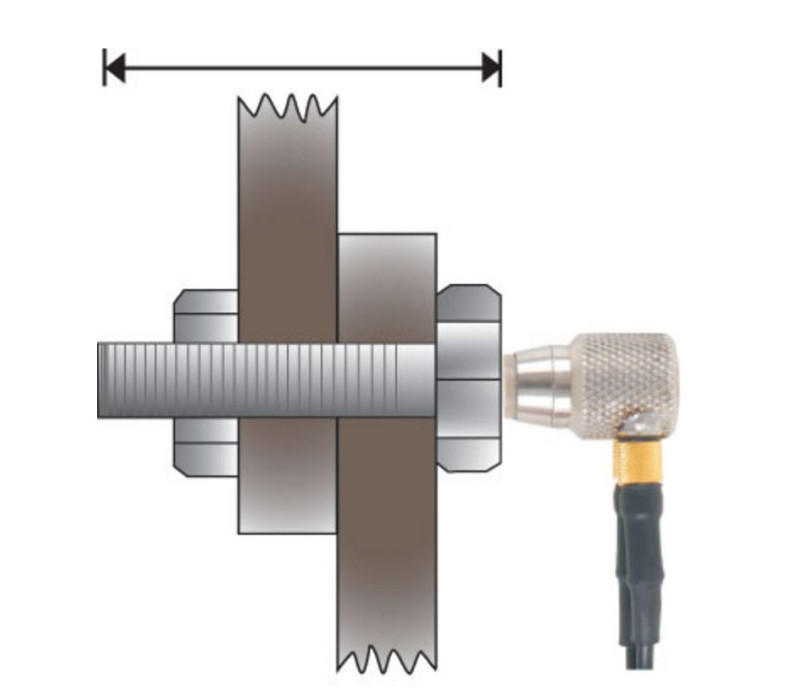

De TI-MAX kan zeer nauwkeurig de rek meten van praktisch ieder materiaal met schroefdraad dat vastgezet wordt. De meter kan materialen meten met een lengte tussen ong. 1,3 cm en 120 cm. De meting wordt gedaan door ultrasone schokgolven door het te meten materiaal te sturen in de lengte van de bout of schoef. De meter meet zeer nauwkeurig het verschil in de lengte van het materiaal wanneer dit wordt vast gedraaid.

De interne microcomputer registreert de tijdsmetingen en kan de tijd (nano-seconden), rek, belasting, spanning of %spanning weergeven van het oprekken van een bout.

€ 4.098,00

Nu bestellen

De eerste voordelige ultrasone oplossing voor boutspanningsmetingen
Vergelijk de meetgrafieken van het onbelaste en belaste materiaal visueel
Display modi: RF, gerectificeerd, grote cijfers met limieten staafdiagram

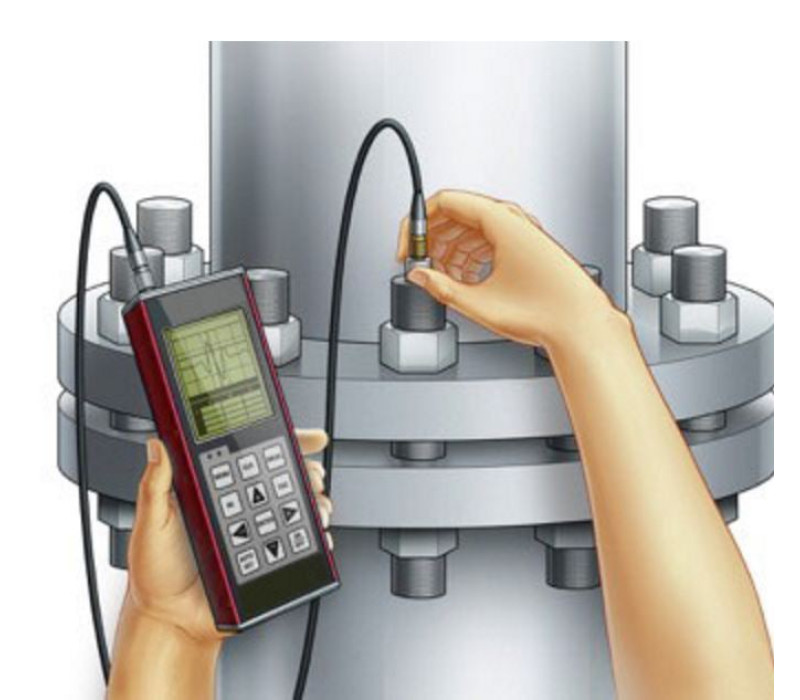

Meet periodiek de spanning op uw bouten op een effectieve manier gedurende de levensduur
Meet mogelijkheden: tijd (nano-seconden), rek, belasting, spanning en %spanning
Display: VGA 240 x 160 pixels
Ingebouwde Lineaire regressie of vector voor optimalisatie van metingen van belasting
De Auto Set functie optimaliseert de detectie automatisch en past de weergave aan
Hoog/Laag alarm voor tolerantie limieten, werkt samen met de data poort en eventuele schakeling voor externe aansturing

Leveromvang

De TI-MAX wordt geleverd als set inclusief: - TI-MAX meter
- 2 AA batterijen
- Fles koppelingsvloeistof (113 g)
- RS232 datakabel
- Lemo naar Microdot Sensor kabel
- Windows Software
- Draagkoffer
- Gebruikershandleiding

Meetsondes en kabel zijn niet inbegrepen.

MiniMax View

MiniMax Gegevensblad

MiniMax Handleiding

Meetbereik	Bouten van 25,4 mm tot 15,24 m
Meettijd	Nanoseconden
Rek	Verandering in lengte (inch/mm)
Belasting	Aangebrachte belasting in kIP of kN
Spanning	Toegepaste spanning per oppervlakte in kilo-ponden (kPSI) of megapascal (MPa)
Spanning %	Percentage aangebrachte spanning (millimeters per millimeter of inches per inch)
Resolutie	+/- 0,0001 mm
Snelheidsbereik	.0492 to .5510 in m/s 1250 to 13995 m/s
Kalibratie:	Vaste, enkele en tweepunts nulkalibratieopties. Kies het materiaal waarvan de bouten zijn gemaakt uit een lijst of door zelf te testen
Meeteenheden:	Metrisch & Engels / Celsius & Fahrenheit
Meetmodi:	Pulse-Echo (standaard) Pulse-Echo met Gate (fijnafstelling)
Pulsgever:	Blokgolf pulsgever met instelbare pulsbreedte (piek, smal, breed)
Ontvanger:	Handmatig of automatisch instelbare volume instelling met 40dB bereik
Timing:	Nauwkeurige TCXO-timing met single shot 100 MHz 8 bit ultra low power digitizer.
Display modi:	A-Scan - Gerectifieerd +/- (halve golf weergave), of RF (volledige golf weergave)
Alarm grenzen:	Programmeerbaar hoogste en laagste waarden, met uitgangssignaal, zichtbare scanstaaf en zichtbare LED's
Gegevensopslag (intern):	Opslag voor 8000 metingen en meerdere bout-groepen. Zowel grafiek weergaves als nanoseconden, verlenging, belasting, spanning en procentuele spanning voor elke meting wordt opgelagen
Geheugen:	Interne 4GB SD geheugen
Meetsonde:	Enkel-element (1 tot 10 MHz & diameters van 3,2 mm tot 25,4 mm)
Kabellengte meetsonde:	Ongeveer 3 meter (afwijkende lengtes beschikbaar op aanvraag)
Temperatuursensor:	Voor automatische temperatuur compensatie (optioneel verkrijgbaar)
Geheugen instellingen:	64 door de gebruiker definieerbare geheugeninstellingen. De fabrieksinstellingen kunnen ook door de gebruiker gewijzigd worden.
Gate:	Voor fijnafstelling waar het detectiepunt optreedt
Auto Set:	Detectiesignaal wordt gelocaliseerd, versterking wordt geoptimaliseerd en de weergave wordt aangepast voor weergave van de golfvorm en het detectiepunt.
Kalibratie:	Vector en lineaire regressie. Bevat fabriekskalibratie, traceerbaar naar nationale standaards
Voeding:	Drie 1,5V alkaline of 1,2V NiCad AA batterijen. Normaal gesproken werkt de meter 150 uur op alkaline en 100 uur op NiCad batterijen (oplader niet meegeleverd).
Afmetingen:	Breedte 63,5 mm Hoogte 165 mm Diepte 31,5 mm
Gewicht:	Ongeveer 380 g (inclusief batterijen)
Gebruikstemperatuur:	-10C tot 60C

Producten

Item	Product	Prijs	Aantal	Actie
126703	TI-MINIMAX-C Bolt Tension Gauge (BT1-DL)	€ 4.098,00

Accessories

Item	Product	Prijs
135572	CF-AN-250ml Coupling Fluid 250ml Bottle	€ 15,00
126366	TICC-MVX Nylon Protective Pouch for TI-Series Large	€ 99,00
126906	X-000-0010 (3" and 6" Certified Cal Bars)	€ 754,00
130352	N-110-0020 Transducer Cable, Lemo to microdot Single ( 3 meter)	€ 109,00
132197	T-700-2405 1/8" 5mHz TI-MAX Probe Magnetic	€ 937,00
126774	T-700-4405 1/8" 10mHz TI-MAX Probe Magnetic	€ 960,00
132198	T-702-1405 1/4" 2.25mHz TI-MAX Probe Magnetic	€ 960,00
126854	T-702-2405 1/4" 5mHz TI-MAX Probe Magnetic	€ 960,00
132199	T-702-4405 1/4" 10mHz TI-MAX Probe Magnetic	€ 983,00
133047	T-703-1405 3/8" 2.25mHz TI-MAX Probe Magnetic	€ 972,00
132200	T-703-2405 3/8" 5mHz TI-MAX Probe Magnetic	€ 972,00
132201	T-704-1405 1/2" 2.25mHz TI-MAX Probe Magnetic	€ 983,00
132202	T-704-2405 1/2" 5mHz TI-MAX Probe Magnetic	€ 983,00
132204	T-5023-1855 1/4" 2.25 mHz Probe Non-Magnetic
130465	DT-209X-CA Analog Output Cable (laatste exemplaar)
130240	T-706-1405 3/4" 2.25mHz TI-MAX Probe Magnetic	€ 1.048,00
132203	T-706-2405 3/4" 5mHz TI-MAX Probe Magnetic	€ 1.048,00
126855	A-156-8001 Temperature Sensor	€ 628,00
139547	Li-Ion Rechargeable AA Batteries - 4 pcs (with USB to USB-C cable)	€ 25,00

Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
speciale bestelling aanvraag

Bekijk winkelwagen Check out
