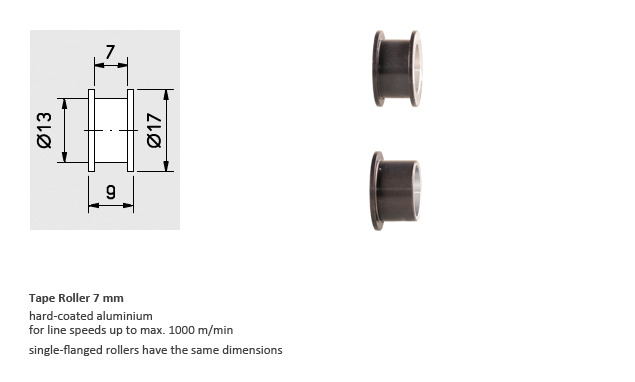

Tape Roller 7 mm

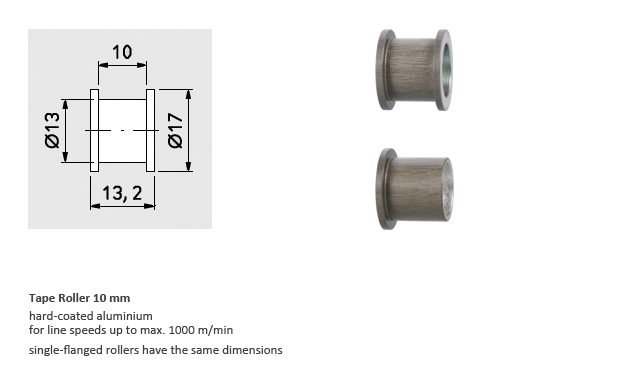

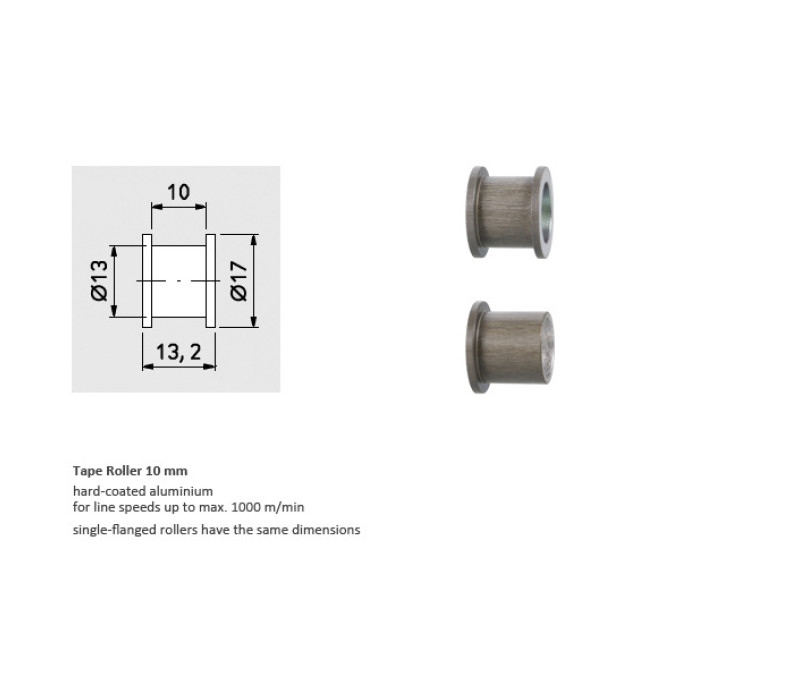

Tape Roller 10 mm

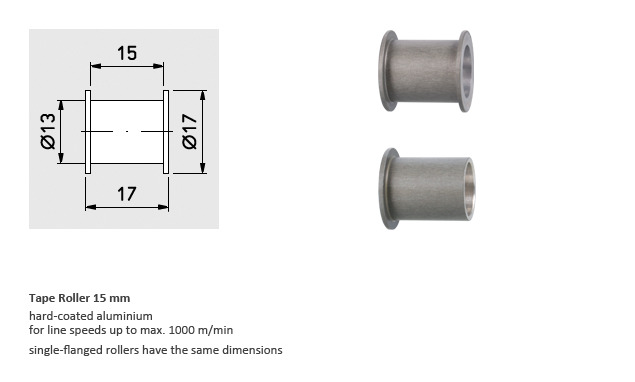

Tape Roller 15 mm

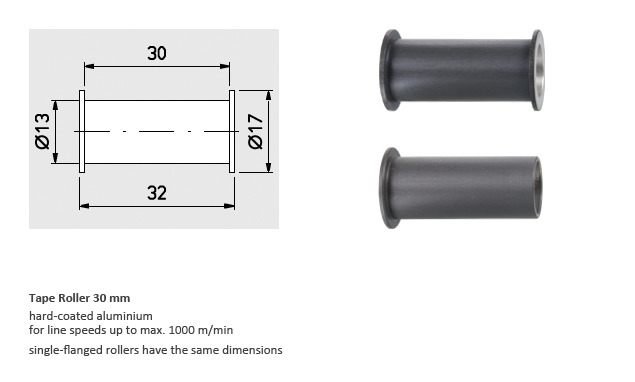

Tape Roller 20 mm

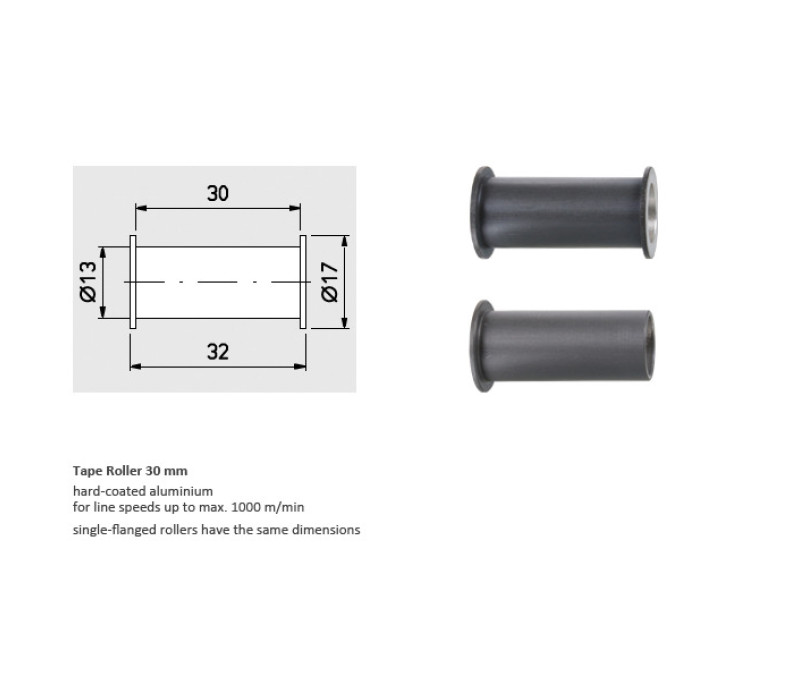

Tape Roller 30 mm

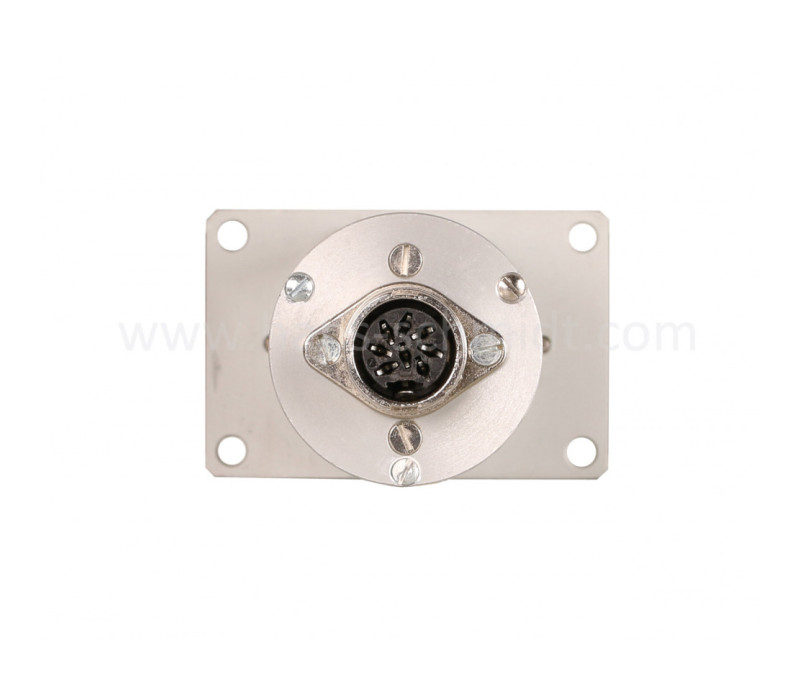

TSB1 - Tape & Band Spanningssensor

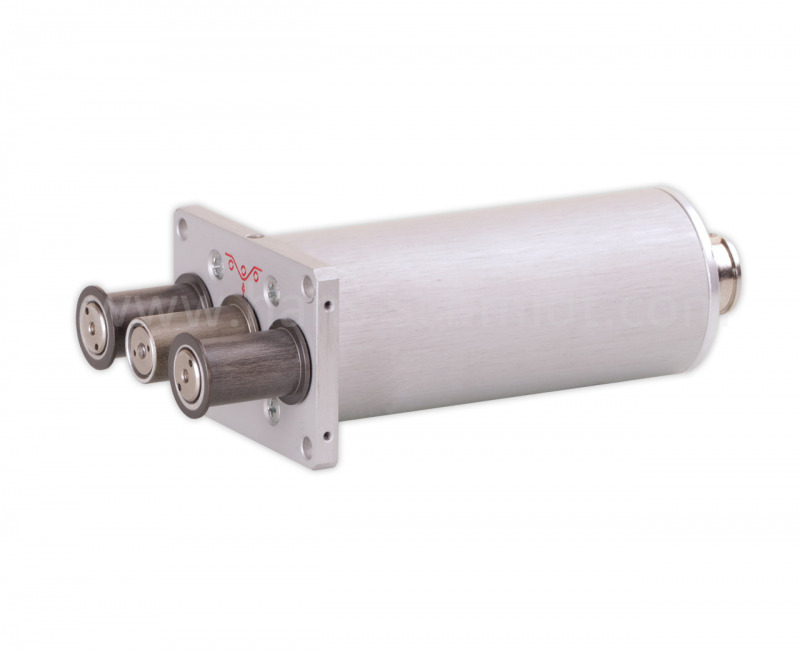

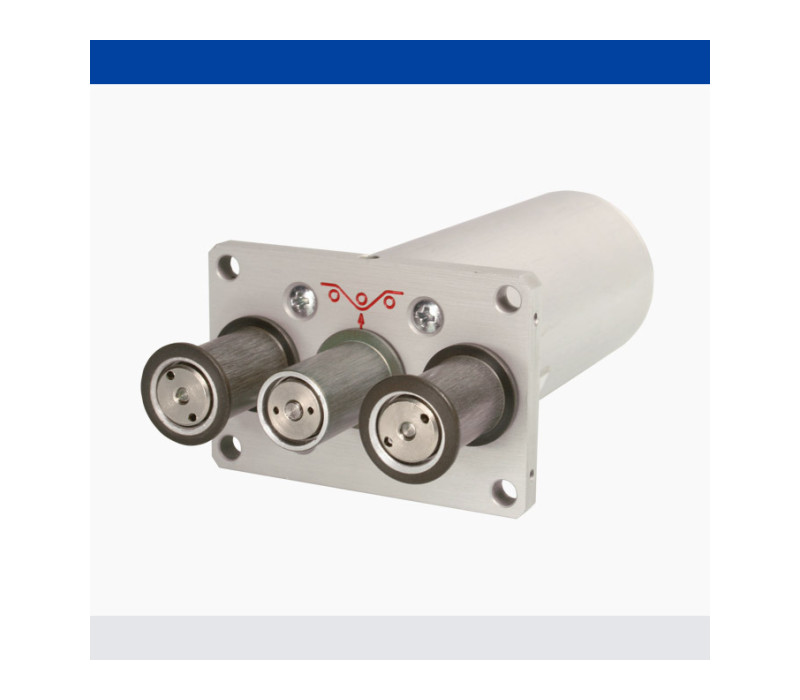

TSB1-spanningssensoren met cilindrische rollen met dubbele flenzen zijn kogel gelagerd om een wrijvingsvrij pad te bieden voor banden, banden en smalle banen/kettingen tot 30 mm breed.

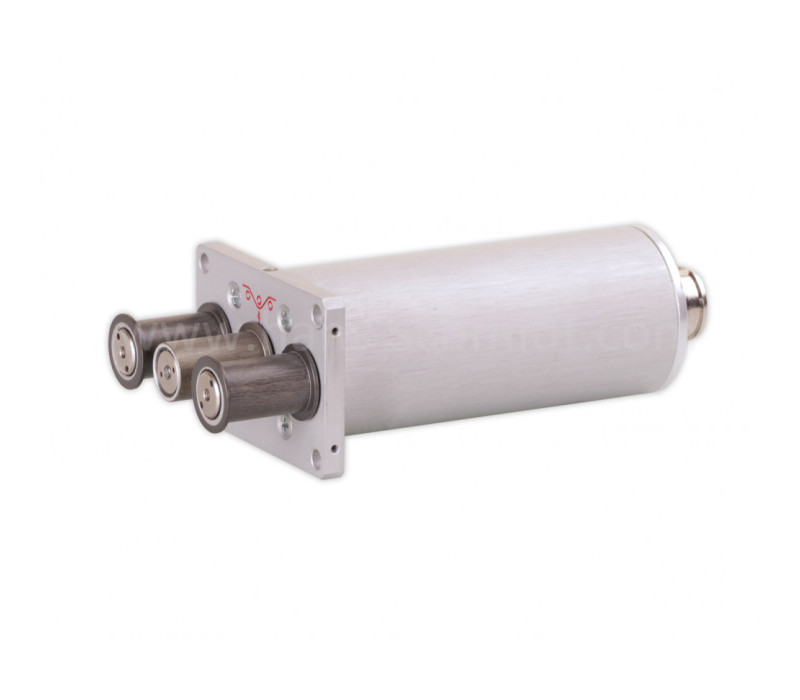

De TSB-1 Stationaire elektronische spanningssensor voor het meten van lage spanningen van textiellinten, films, folies, vezelbundels etc

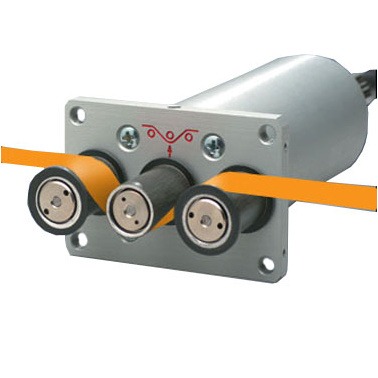

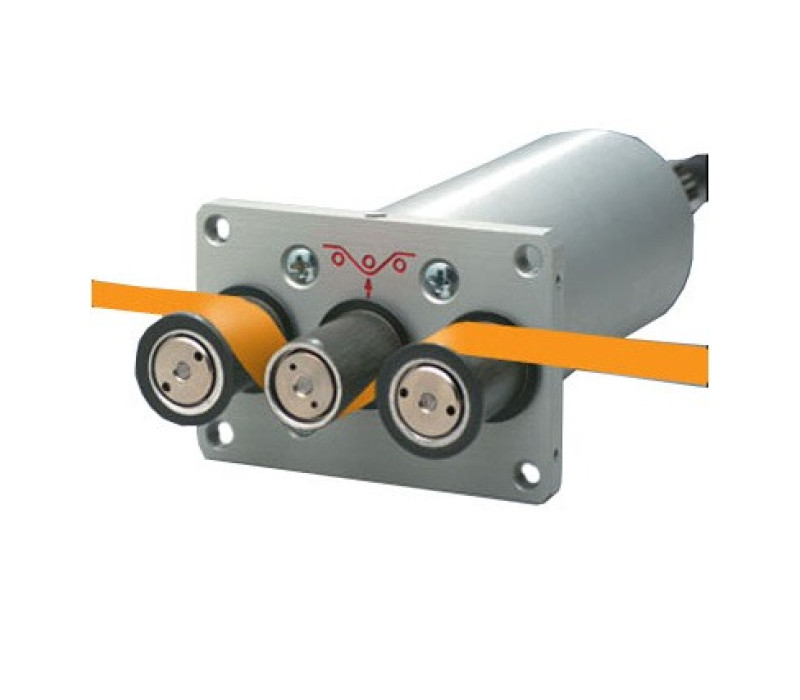

Cilindrische rollen met aan beide zijden opstaande rand zijn gemonteerd op kogellagers om een wrijvingsvrij pad te bieden voor tapes, tape en smalle banen/strips tot 30 mm breed.

8 Spanningsbereiken
van 0 - 100 cN tot 0 - 20 daN

TSB1 spanningssensoren worden aangeboden met rol breedtes van 7, 10, 15, 20 en 30 mm

Met uitgangssignalen:

Standaard: 0 – 1 V DC of optioneel
Code A2: Uitgangssignaal: 0 – 10 V DC
Code A3: Uitgangssignaal: 4 – 20 mA
Code A10: Uitgangssignaal: mV/V ( Voor sensoren zonder versterker incl. vast aangesloten kabel met open uiteinden, 2 m lang

Opmerking: een breed scala aan op maat ontworpen modellen en aanpassingen is op aanvraag beschikbaar.
Neem contact met ons op met je vraag!

Prijs opvragen >>

Spanningssensor TSB1 met geïntegreerde meetversterker en hoge nauwkeurigheid van 1 % FS
Er zijn verschillende rolbreedtes van 7 mm tot 30 mm beschikbaar, afhankelijk van de toepassing. De rolbreedte moet overeenkomen met de breedte van het te meten materiaal
Er zijn verschillende uitgangssignalen beschikbaar:
– analoog: 0 – 1 V DC (standaard), 0 – 10 V DC (optioneel)
– stroom: 4 – 20 mA (optioneel)
– analoog DMS: mV/V (optioneel)
Eenvoudige installatie, ook achteraf, op bestaande machines
Eenvoudige kalibratie naar aangepast materiaal door de operator - nul- en versterkingskalibratie is vereist
panningssensor met mechanische overbelastingsbeveiliging

D1 no header

Model	Spanningsbereik*	Breedte meetkop**	Rolbreedte:
TSB1-100	0 – 100 cN	60 mm	7, 10, 15, 20 mm
TSB1-200	0 – 200 cN	60 mm	7, 10, 15, 20 mm
TSB1-500	0 – 500 cN	60 mm	7, 10, 15, 20 mm
TSB1-1000	0 – 1000 cN	60 mm	7, 10, 15, 20, 30 mm
TSB1-2000	0 – 2000 cN	120 mm	7, 10, 15, 20, 30 mm
TSB1-5000	0 – 5000 cN	120 mm	7, 10, 15, 20, 30 mm
TSB1-10K	0 – 10 daN	120 mm	7, 10, 15, 20 mm
TSB1-20K	0 – 20 daN	220 mm	7, 10, 15, 20 mm

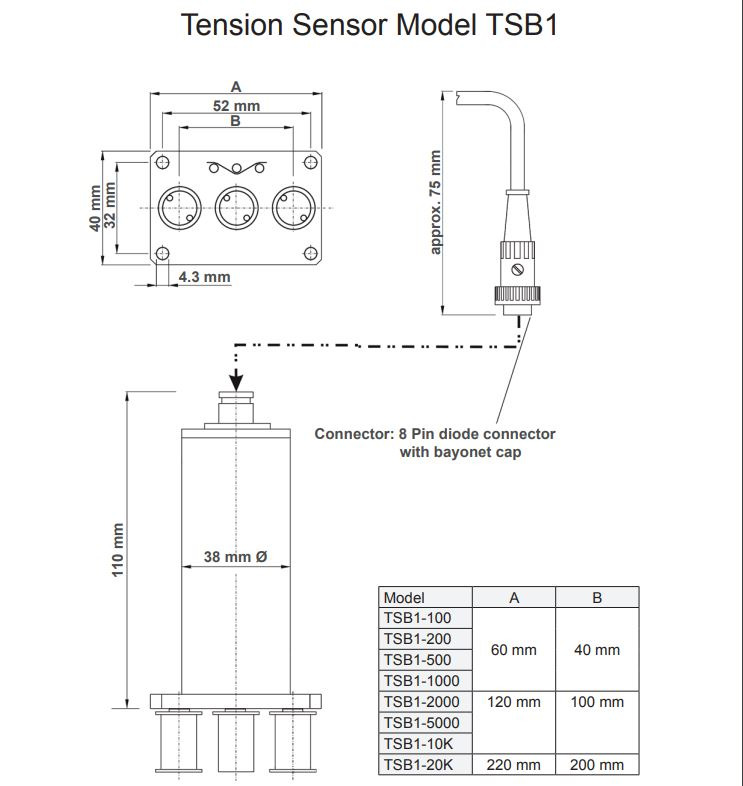

Andere spanningsbereiken op aanvraag leverbaar. * SCHMIDT kalibratiemateriaal afhankelijk van spanningsbereik en rolbreedte Buitenafmetingen frontplaat Belangrijk bij uw bestelling:** Gelieve het model en de rolbreedte te vermelden. Kleine buitenste geleidingsrollen met dubbele flens zijn standaard. Alle 3 de rollen kunnen worden uitgerust met één flens, als het te meten materiaal breder is dan de rollen. Vraag ernaar bij je bestelling. Kalibratie op aangepast materiaal: Als het procesmateriaal aanzienlijk afwijkt van het SCHMIDT-kalibratiemateriaal in diameter, stijfheid of vorm, wordt een speciale kalibratie met behulp van door de klant geleverde monsters aanbevolen. Hiervoor dient een materiaalmonster van ca. 5 m aangeleverd te worden.

Nauwkeurigheid	±1 % volledige schaal en ±1 cijfer Ander kalibratiemateriaal: ±3 % volledige schaal of beter
Overbelastingsbeveiliging:	100 % van het spanningsbereik
Roldoorbuiging meten:	0,5mm (maximaal)
Signaalverwerking:	Analoog
Uitgangssignaal:	Standaard: 0 – 1 V DC (analoog) impedantie: ≥ 5 kΩ Optie: 0 – 10 V DC (analoog), 4 – 20 mA (stroom) of mV/V (DMS)
Materiaal Behuizing	Aluminium
Maximale lineaire snelheid	1000 m/min (Standaard) 3000 m/min (K) 3000 m/min (k) (optioneel)
Demping (vg):	Standaard: 30 Hz (andere waarden op aanvraag)
Materiaal roller	Aluminium (standaard) Verchroomd Staal (ST) (optioneel) Plastic (PL) (optioneel)
Natuurlijke frequentie:	Ca. 500 Hz, afhankelijk van het spanningsbereik
Gebruikstemperatuur	5 - 40°C

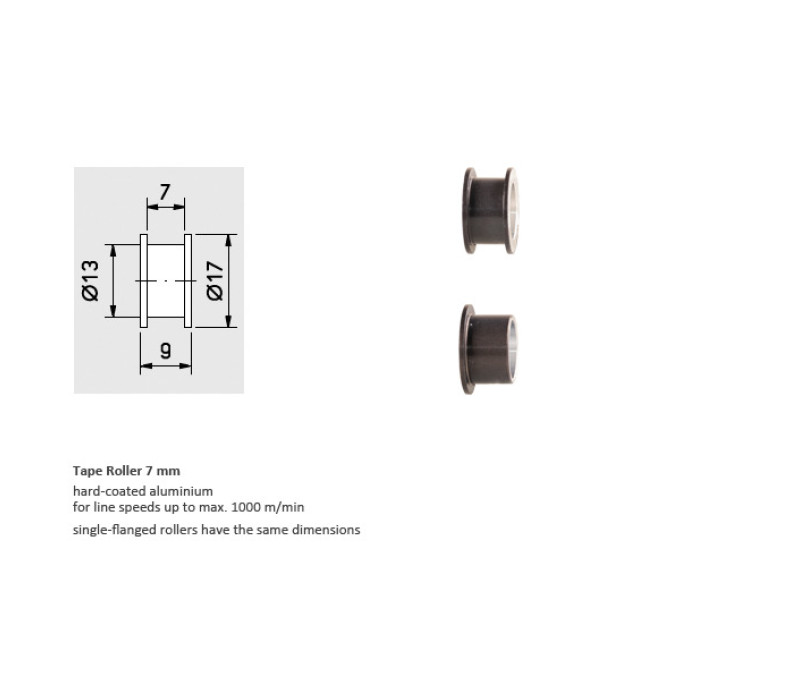

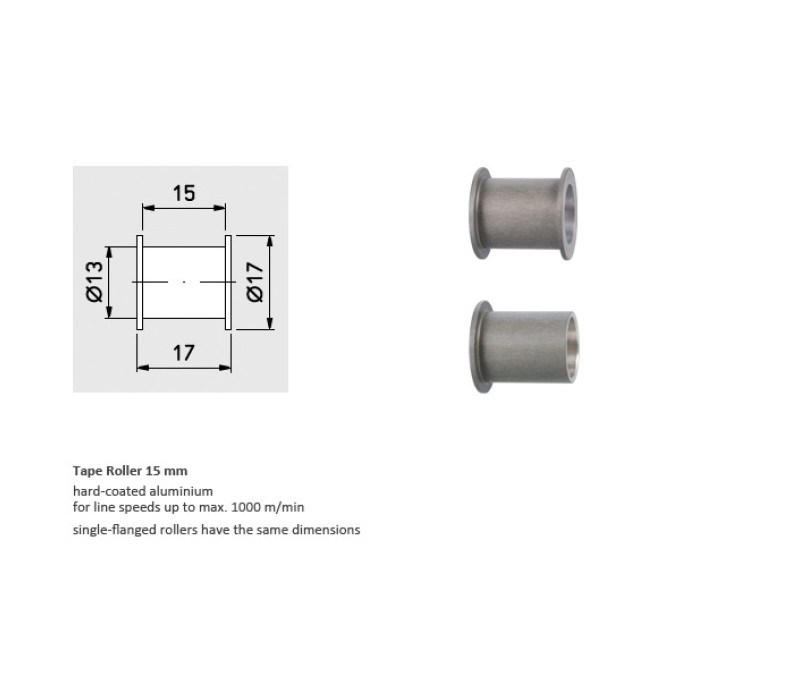

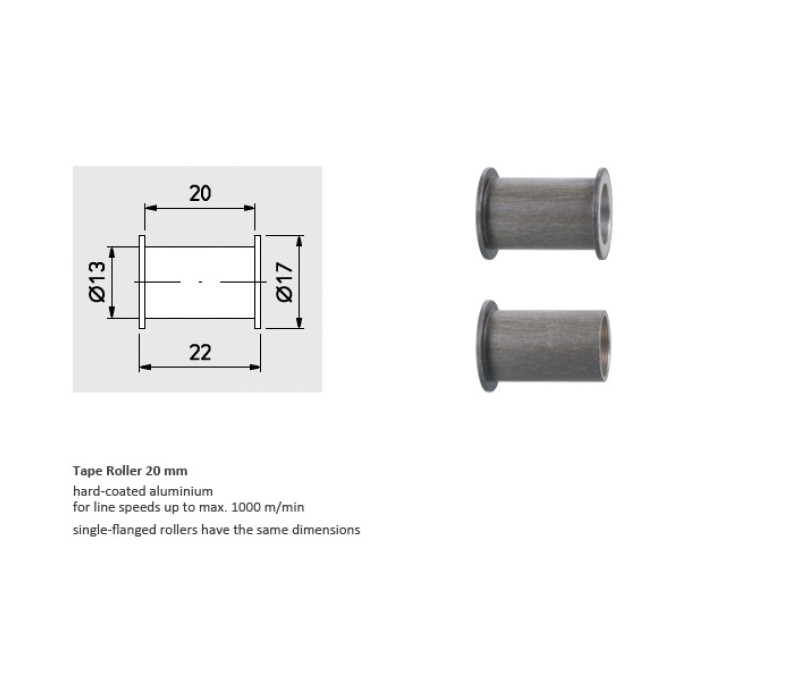

Taperollen

Roller Width	Line Speed v_max_. … m/min	Roller Material*
7 mm	1000	Hard-coated aluminium
10 mm	1000	Hard gecoat aluminium
15 mm	1000	Hard gecoat aluminium
20 mm	1000	Hard gecoat aluminium
30 mm	1000	Hard gecoat aluminium

* Andere walsmaterialen (vernikkeld staal of kunststof), evenals speciale coatings (Code CF – voor koolstofvezel, NAV geoptimaliseerd, Code KE – keramiek, Code AH – antikleefmiddel) zijn op aanvraag verkrijgbaar.

Accessoires (optioneel)

E10061 - Diodestekker met bajonetdop Diodestekker
	Diode Stekker passend voor sensoren van de TS-serie, kabeluitgang 3,5 – 6 mm Bestelnummer: E10061
EK0603, EK0605 en EK0610 - Aansluitkabel met 2 diodestekkers
	Aansluitkabel met 2 diodestekkers, voor analoge uitgang en spanningssignaal. Voor het aansluiten van de TS-sensor op de weergave-eenheid SCD-1. Bestelnummer: EK0603, Lengte 3 m Bestelnummer: EK0605, Lengte 5 m Bestelnummer: EK0610, Lengte 10 m
EK0612, EK0614 en EK0615 - Aansluitkabel met 1 diodestekker en open uiteinden
	Aansluitkabel met 1 diodestekker en open uiteinden, voor analoge uitgang en stroomsignaal. Voor het aansluiten van sensoren van de TS-serie op de display-eenheid SC-PM. Bestelnummer: EK0612, Lengte 3 m Bestelnummer: EK0614, Lengte 5 m Bestelnummer: EK0615, Lengte 10 m Andere kabellengte op aanvraag leverbaar!

Uitgangssignaal

Standard

Output signal: 0 – 1 V DC

Code A2

Output signal: 0 – 10 V DC

Code A3

Output signal: 4 – 20 mA

Code A10

Output signal: mV/V
For sensors without amplifier
incl. firmly connected cable with open ends, 2 m long
